一场茶舞，两条天桥，一百一十四条命

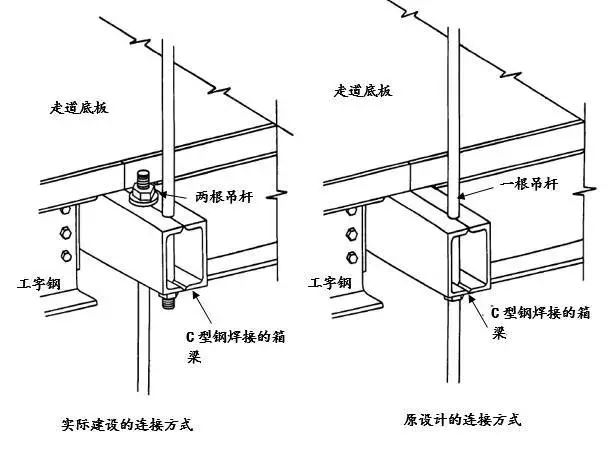

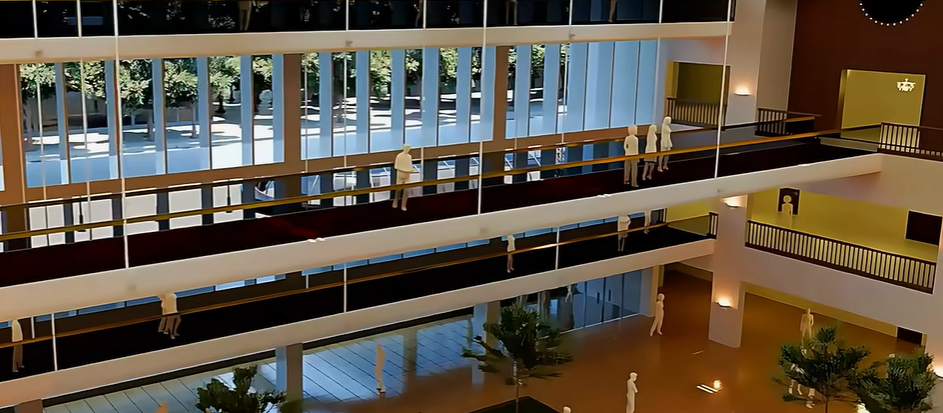

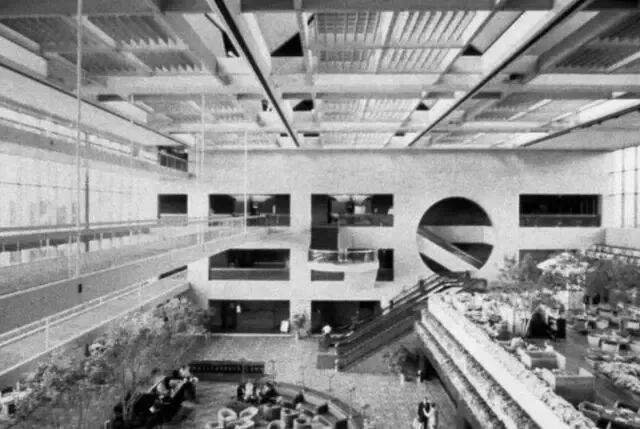

1981年7月17日晚，堪萨斯城凯悦酒店大堂挤满参加茶舞的人，二层和四层两条悬挂式天桥上也站满了观众。原设计是一根吊杆从天花板穿下来，同时穿过两层天桥的箱形梁。施工方嫌穿杆麻烦，把一根切成两根：一根吊四层，一根从四层吊二层。安装省了事，受力却彻底变了。美国国家标准局（NBS，现NIST）的事后调查确认，这一改动使四层箱梁单个连接处的荷载从90千牛翻倍至181千牛，而连接处的实际承载力仅达到当时规范要求的60%。两层天桥连同上面的人砸向大堂，114人死亡，约200人受伤。这是当时美国历史上最严重的结构性坍塌事故。
受力分析能算出荷载翻倍，但当时没人让它算
一根杆变两根，传力路径从“一根杆吊两层”变成“两根杆串联吊两层”，四层箱梁的支座反力和节点内力全部改写。STAAD.Pro这类结构分析工具的核心功能，正是处理这类变化：重新定义荷载工况、计算节点内力、按规范校核承载力。如果改动发生后有人把新模型跑一遍，“荷载翻倍、连接处不够”是一个可以被软件直接输出的结论。问题在于，NBS调查指出，改动被设计方盖章批准时，并未进行静力荷载的重新验算，“盖章”本身被当成了充分的验证。受力分析没有被触发。
“没人重算”的背后，是“没人知道什么变了”
NBS的事故报告将根本原因归结为设计验证过程不充分和设计方与施工方之间的沟通断裂。设计图纸中连接细节本身不完整，留给了制造商补充；制造商将单杆改为双杆后发回设计方，设计方盖章放行。三方都认为“有人管了”，但没有任何一个环节被强制回答：哪根杆被删除、哪根梁的荷载关联对象变了、改后的版本是否传递到了所有相关方手中。受力分析需要的输入数据——完整的荷载路径和构件关联关系——在这一流程中始终是残缺的。
编码让变更可见，协同让复核闭环
在数字化的作业逻辑中，一根杆变两根杆，对应的是两个新构件被创建、旧构件被删除、四层箱梁的荷载关联对象被重写。艾三维编码系统为模型构件赋予唯一且可追溯的身份标识，并在鄂州花湖机场等项目中实践了设计端与施工端共用同一套命名与计量规则。编码不执行力学计算，但能让“谁被改了、谁被删了”在数据层面留下记录，而非依赖人工记忆与图纸追溯。
协同平台解决的是流程闭环。凯悦事故中，盖章未被设计成触发复核的强制节点。在TeamCo这类协同平台的变更流程中，如果“结构复核”被设定为受力分析完成前无法跳过的节点，那根吊杆就不会在“未经验算”的状态下进入安装环节。STAAD.Pro负责“算得对”，编码与协同负责“该算的时候有人触发、有人闭环”，两条链缺一不可。
工具不替代判断，但能让判断不建立在残缺的信息上
NBS的结论指向“验证不充分”与“监督缺失”，但“不充分”的根源在于：在那个年代，局部改动要触发全局重算，依赖的是人的自觉，而非系统的强制捕获。STAAD.Pro能算出荷载翻倍，编码能让变更可见，协同能让复核闭环——这些工具都不能替工程师做出“必须重新验算”的专业判断，但它们能确保那个判断所需要的数据和触发条件，不再散落在盖章的图纸、口头沟通和无人翻开的计算书中。
