一、马鞍形屋面的“钢铁难题”

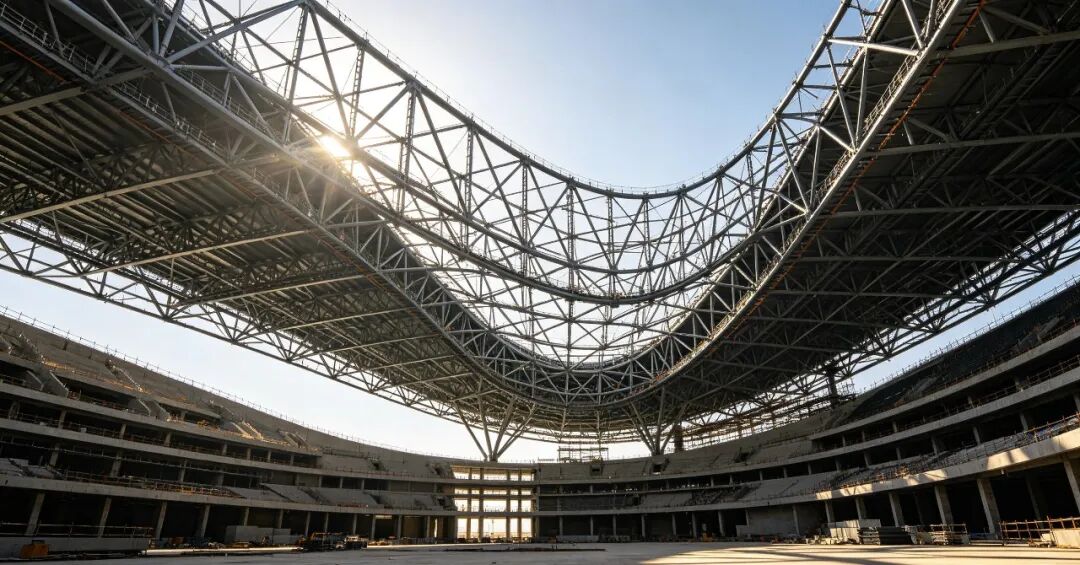

现代体育馆的屋面造型越来越追求建筑美学，马鞍形、双曲抛物面、椭圆形等空间异形钢结构成为常态。济南黄河体育中心体育馆屋盖呈椭圆形双曲面，长轴223米、短轴170米，最大悬挑约22.4米；余杭国际体育中心足球场屋盖钢结构重达18000吨，最大单榀桁架跨度约62.4米。构件尺寸不一、角度复杂，每个拼装单元几乎都不重复。传统做法是将构件运到现场进行实体预拼装，但这种方式工期长、场地占用大、测量精度低，且一旦发现问题，返工成本极高。
二、BIM建模与施工全过程推演

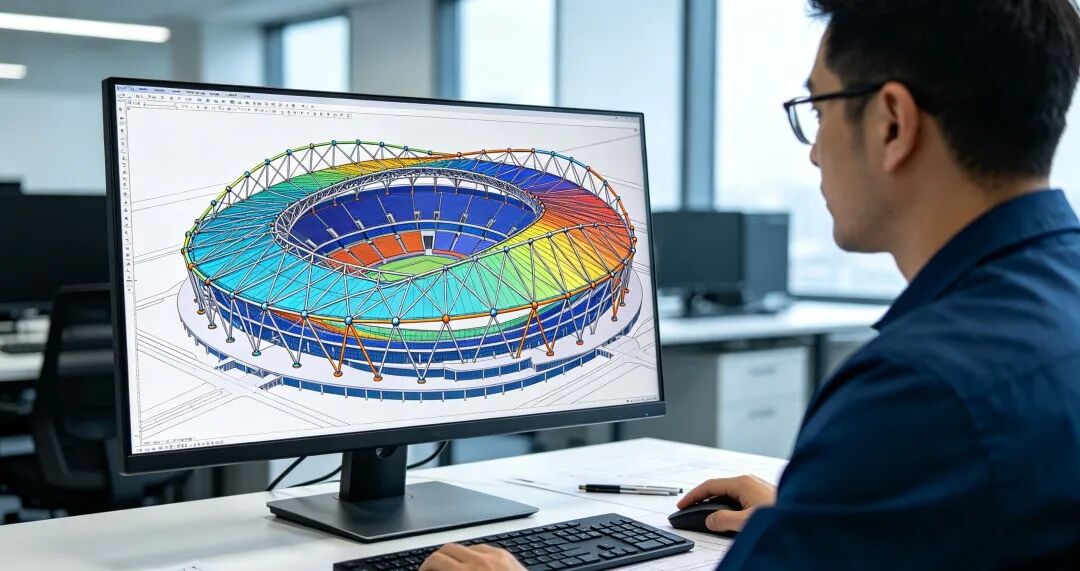

数字化预拼装的第一步，是在虚拟世界里“先建一遍”。项目团队利用BIM和Tekla等三维建模软件，建立与实体对应的三维信息化模型。在许昌体育会展中心项目中，团队建立了包含结构、建筑、机电、钢结构等多专业的LOD400精度BIM施工模型。模型建好后，利用动态仿真软件对施工全过程进行可视化推演——从大型吊车进场路径、构件临时堆放定位，到提升支架安装时序、液压设备布设方案，均在虚拟场景中经过多轮碰撞检测和工序优化。这一步的核心价值在于：把所有施工矛盾提前暴露在电脑屏幕上，而不是留在工地上。
三、三维激光扫描与“数字预拼装”

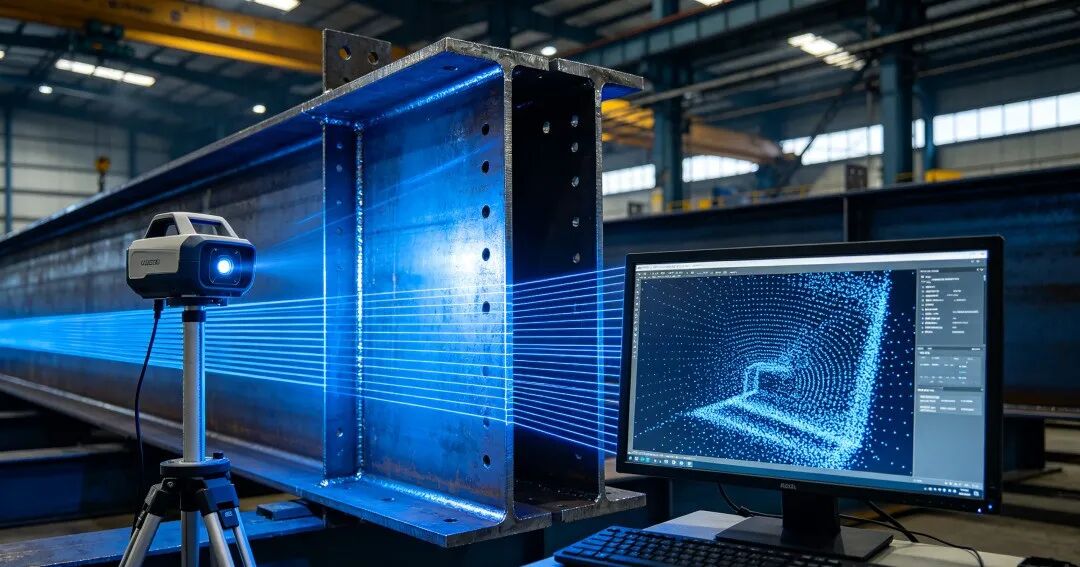

构件加工完成后，数字化预拼装才真正进入核心环节。传统实体预拼装需要把所有构件运到现场或专用拼装场地，占用大量空间和时间。而数字化预拼装的做法是：用三维激光扫描仪对已加工完成的钢构件进行全方位扫描，获取高精度点云数据，在计算机中逆向建模。然后将实测模型与设计BIM模型进行高精度配准比对，逐一检查每一个螺栓孔的位置偏差、每一个接口的错边量。龙华观湖文化艺术体育场馆项目就通过GPS空间定位、智能全站仪搭建高精度三维测量控制网，结合虚拟预拼装技术提前校验窄高型桁架、旋转楼梯等复杂构件的加工精度。这种“实测—建模—比对—纠偏”的控制方法，将传统施工中可能发生的孔位偏差、接口错台等隐患提前在虚拟预演中发现并调整，真正做到“问题不出厂、缺陷不进场”。
四、整体提升与实时监测

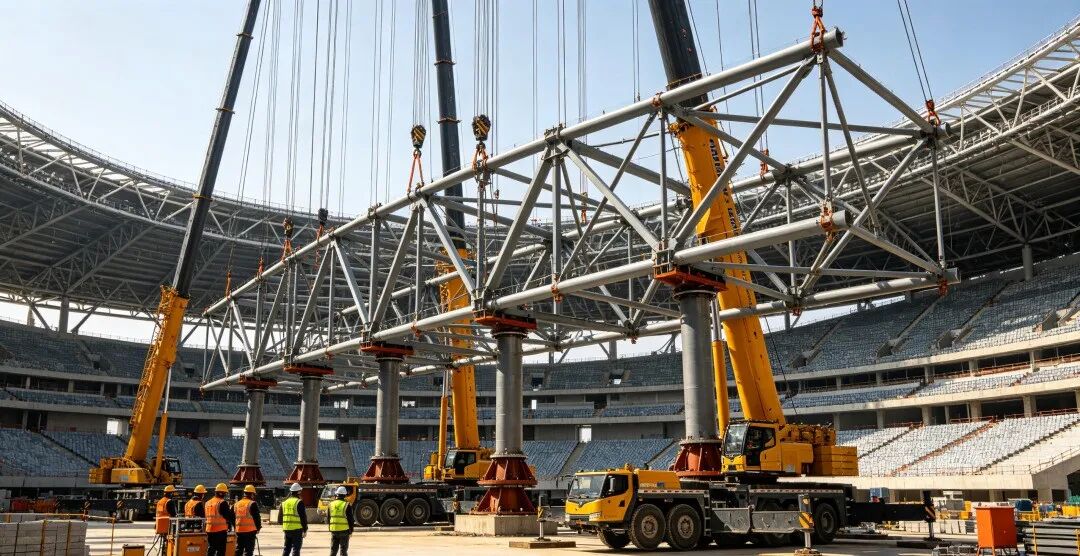

数字化预拼装验证无误后，进入实体施工阶段。超大跨度钢桁架通常采用“分区原位拼装+整体液压提升”的方案。以宁国市文体中心为例，重1244吨、最大跨度53米、面积2600平方米的钢桁架需要整体提升16米后精准就位。项目在柱顶设置刚性提升支架，每个支架安装1台200吨级液压穿芯千斤顶，所有千斤顶通过中央计算机同步控制系统智能分配油压与行程。提升过程中，测量机器人、全站仪与三维扫描系统构成“空地一体”监测网络，对钢桁架关键点的标高、位移、姿态进行每秒数次的实时数据采集。一旦监测数据与预设值出现毫米级偏差，系统在2秒内自动微调相关千斤顶的油压。BIM模型在这里不仅是“图纸”，更是施工过程的“数字孪生体”——每一个吊点的受力状态、每一个节点的位移数据都实时映射到模型中，管理者在电脑前就能掌握整个结构的“健康状况”。
从BIM建模到施工推演，从激光扫描到虚拟预拼装，从液压提升到实时监测——数字化预拼装技术正在把体育馆超大跨度钢结构施工从“靠经验”变成“靠数据”。据研究数据，基于BIM的虚拟预拼装可为单个项目节约成本约170万元，缩短工期45天。当一座座马鞍形屋面在云端精准合龙，背后是数字技术对传统建造方式的一次深刻重构。
现代体育馆的屋面造型越来越追求建筑美学，马鞍形、双曲抛物面、椭圆形等空间异形钢结构成为常态。济南黄河体育中心体育馆屋盖呈椭圆形双曲面，长轴223米、短轴170米，最大悬挑约22.4米；余杭国际体育中心足球场屋盖钢结构重达18000吨，最大单榀桁架跨度约62.4米。构件尺寸不一、角度复杂，每个拼装单元几乎都不重复。传统做法是将构件运到现场进行实体预拼装，但这种方式工期长、场地占用大、测量精度低，且一旦发现问题，返工成本极高。
二、BIM建模与施工全过程推演
数字化预拼装的第一步，是在虚拟世界里“先建一遍”。项目团队利用BIM和Tekla等三维建模软件，建立与实体对应的三维信息化模型。在许昌体育会展中心项目中，团队建立了包含结构、建筑、机电、钢结构等多专业的LOD400精度BIM施工模型。模型建好后，利用动态仿真软件对施工全过程进行可视化推演——从大型吊车进场路径、构件临时堆放定位，到提升支架安装时序、液压设备布设方案，均在虚拟场景中经过多轮碰撞检测和工序优化。这一步的核心价值在于：把所有施工矛盾提前暴露在电脑屏幕上，而不是留在工地上。
三、三维激光扫描与“数字预拼装”
构件加工完成后，数字化预拼装才真正进入核心环节。传统实体预拼装需要把所有构件运到现场或专用拼装场地，占用大量空间和时间。而数字化预拼装的做法是：用三维激光扫描仪对已加工完成的钢构件进行全方位扫描，获取高精度点云数据，在计算机中逆向建模。然后将实测模型与设计BIM模型进行高精度配准比对，逐一检查每一个螺栓孔的位置偏差、每一个接口的错边量。龙华观湖文化艺术体育场馆项目就通过GPS空间定位、智能全站仪搭建高精度三维测量控制网，结合虚拟预拼装技术提前校验窄高型桁架、旋转楼梯等复杂构件的加工精度。这种“实测—建模—比对—纠偏”的控制方法，将传统施工中可能发生的孔位偏差、接口错台等隐患提前在虚拟预演中发现并调整，真正做到“问题不出厂、缺陷不进场”。
四、整体提升与实时监测
数字化预拼装验证无误后，进入实体施工阶段。超大跨度钢桁架通常采用“分区原位拼装+整体液压提升”的方案。以宁国市文体中心为例，重1244吨、最大跨度53米、面积2600平方米的钢桁架需要整体提升16米后精准就位。项目在柱顶设置刚性提升支架，每个支架安装1台200吨级液压穿芯千斤顶，所有千斤顶通过中央计算机同步控制系统智能分配油压与行程。提升过程中，测量机器人、全站仪与三维扫描系统构成“空地一体”监测网络，对钢桁架关键点的标高、位移、姿态进行每秒数次的实时数据采集。一旦监测数据与预设值出现毫米级偏差，系统在2秒内自动微调相关千斤顶的油压。BIM模型在这里不仅是“图纸”，更是施工过程的“数字孪生体”——每一个吊点的受力状态、每一个节点的位移数据都实时映射到模型中，管理者在电脑前就能掌握整个结构的“健康状况”。
从BIM建模到施工推演，从激光扫描到虚拟预拼装，从液压提升到实时监测——数字化预拼装技术正在把体育馆超大跨度钢结构施工从“靠经验”变成“靠数据”。据研究数据，基于BIM的虚拟预拼装可为单个项目节约成本约170万元，缩短工期45天。当一座座马鞍形屋面在云端精准合龙，背后是数字技术对传统建造方式的一次深刻重构。
