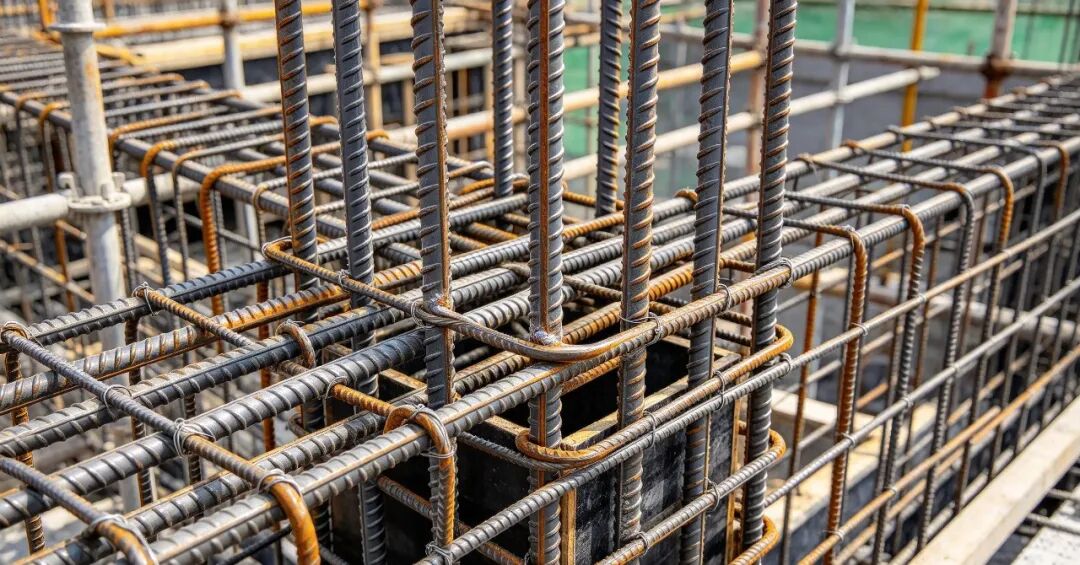

干过钢筋深化的人都知道，图纸上看着顺，现场绑扎时却常常卡住。梁柱节点处纵筋、箍筋、预埋件挤在一起，工人只能现场切割弯折，耽误工期，还伤结构。行业里因图纸问题造成的返工，占造价3%到8%并不少见。有施工企业上了BIM后，年返工率从5.2%降到1.1%，差距往往就在碰撞有没有提前发现。
建完再查，等于事后补救
传统流程的毛病在于，结构图出来后才翻模，建完再跑碰撞检查。这等于事后补救。复杂节点里十几根钢筋交叉，二维图根本看不出空间冲突，等人眼判断，漏掉是常事。改模型成本高，现场更被动。
把碰撞检测放进建模过程

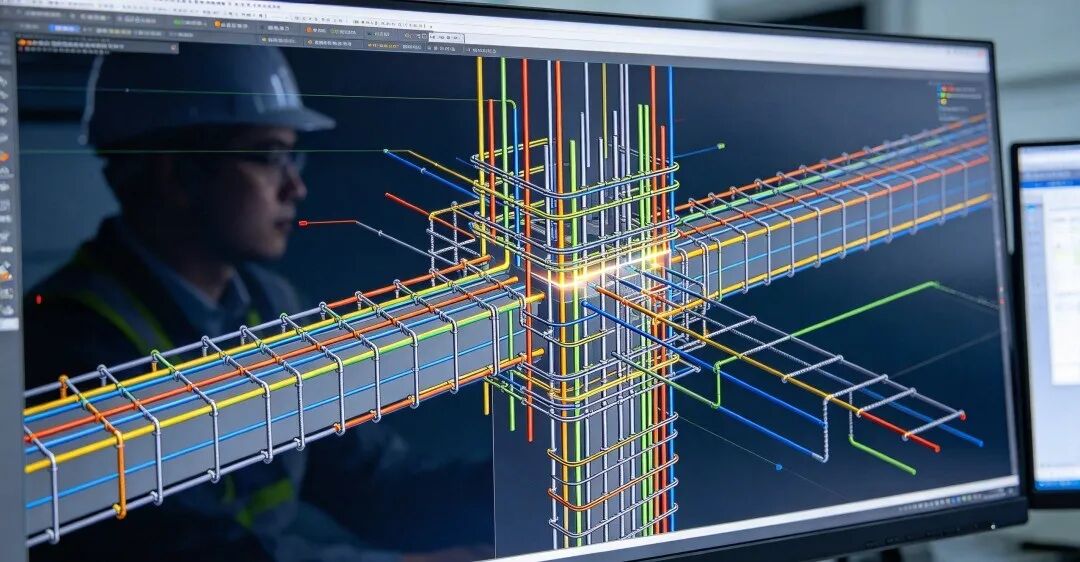

思路得换：把碰撞检测放进建模过程。艾三维钢筋插件基于Revit，支持直接布设纵筋、箍筋、插筋和加强筋，布筋时就能查冲突，不用等整个模型建完。选择构件面、设定方向角度，钢筋快速生成；箍筋的长宽、间距、直径、弯折度也能在结构信息里统一配置。墩柱、梁柱节点这类钢筋密集区，参数化建模省下的时间很实在。有研究也提到，基于Revit二次开发的参数化插件能批量生成钢筋骨架，精度和效率都有提升。
下料交底，有图可依

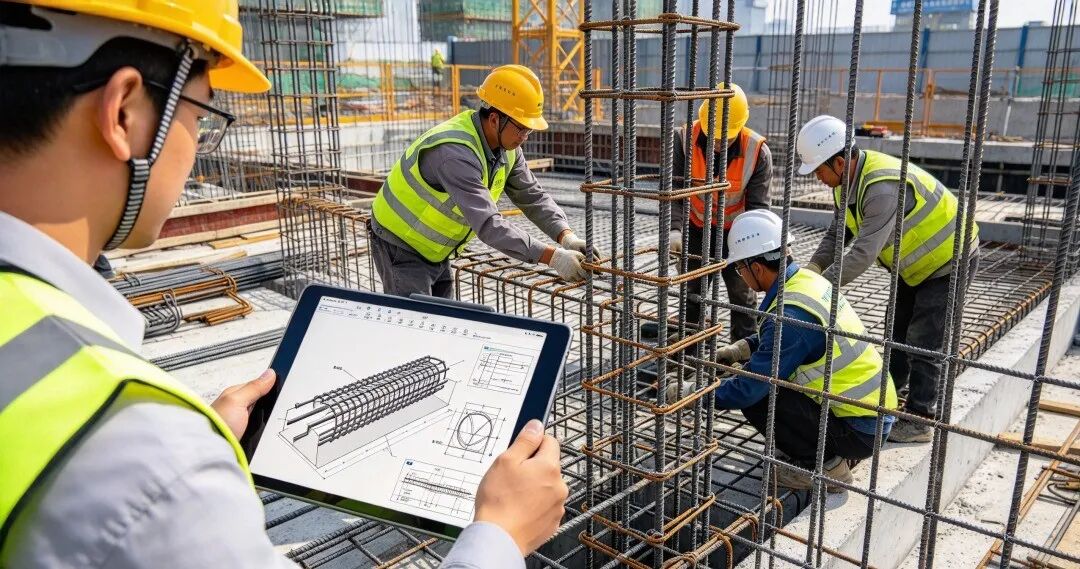

碰撞前置后，现场变化最明显的是下料和交底。过去钢筋工拿二维配筋图，复杂节点靠经验猜穿插顺序。现在深化阶段能出带标注的配筋图、剖切图，每根钢筋的位置、弯钩方向、搭接长度都有依据。中铁六局在福厦高铁连续梁项目里用过类似做法，技术团队用Revit参数化还原渐变钢筋和三维预应力管道，多轮碰撞检测后，施工问题率降了90%。这不是孤例，碰撞真前置了，返工下降是系统性的。
平台不统一，工具得跟得上

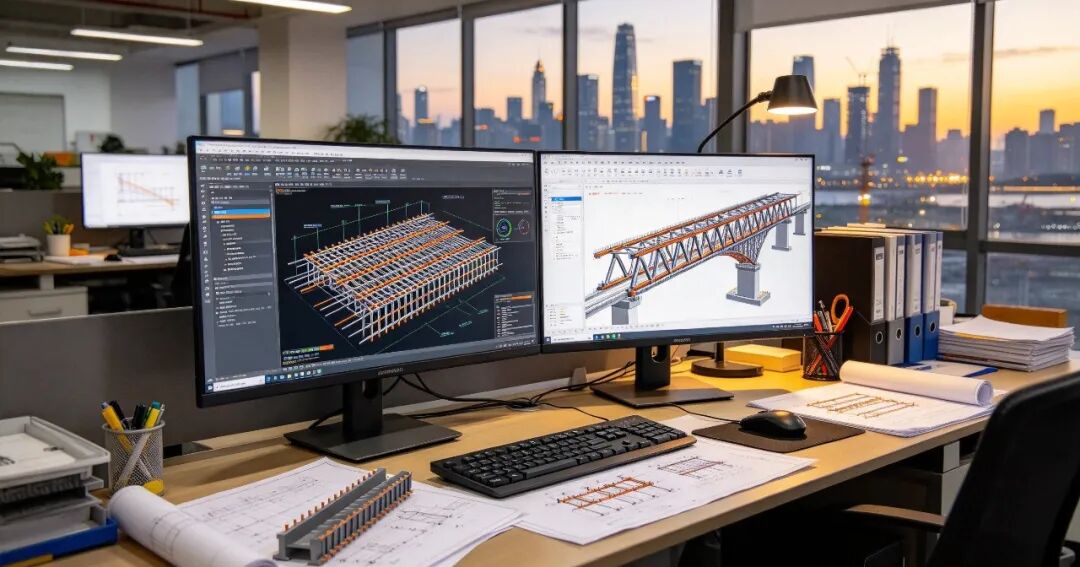

还有一点，项目用的BIM平台不统一。有的Revit，有的Bentley，有的Microstation。艾三维除了钢筋插件，也有基于CNCCBIM OpenRoads的PNL构件库管理和基于Microstation的桥梁快速建模插件。对同时接多种项目的设计院和施工企业来说，多平台适配比单一工具更实用。
问题解决在电脑里，返工留在工地外
说到底，钢筋碰撞检测前置，就是把问题解决在电脑里，而不是留给工地。工具对了，返工自然少。
