建筑工程工程测量与管理一体化网络系统

2020年初，我司接中铁二局委托，研发《建筑工程工程测量与管理一体化网络系统》（下文称测量系统），测量系统要求达到以下功能目标：

1. 提供线路平面坐标计算、线路纵面高程计算公式与计算步骤与方法。

2. Web端测量系统，具备线路平面坐标计算、线路纵面高程计算、铁路路基工程施工测量计算、公路路基工程施工测量计算、市政道路施工测量计算、隧道工程施工测量计算、桥梁工程与结构物施工测量计算、铁路道岔测量计算及轨道精调计算功能。

3. Web端测量管理系统，具备测量机构管理、测量人员管理、测量设备管理、测量成果资料管理、施工测量成果资料管理、测量日常管理和隧道控制与施工测量管理功能。

4. 基于Android系统的现场测量手机与全站仪及GNSS-RTK接收机的数据传输系统。具备从服务器下载测量数据、现场测量数据验收、检核以及现场测量数据上传功能。

项目管理—新建项目

测量系统介绍

建筑工程工程测量与管理一体化网络系统基于后台自动计算公式的软件以及AutoCAD进行二次开发。



本系统由三个子系统构成，它们分别为测量系统、测量管理系统、数据传输系统。测量系统、测量管理系统均置于公司信息化平台，各系统主要功能如下：

1.测量系统功能

1.1线路平面坐标计算功能

线路平面坐标计算具有交点法、积木法线路数据定义功能，缓和曲线类型包括回旋线、三次抛物线计算功能。两种定义方法经初始化后，最终形成统一的数据格式。原始数据具有三种以上的数据录入方法，原始数据所设里程均为标段连续里程。所有里程显示均显示施工里程。

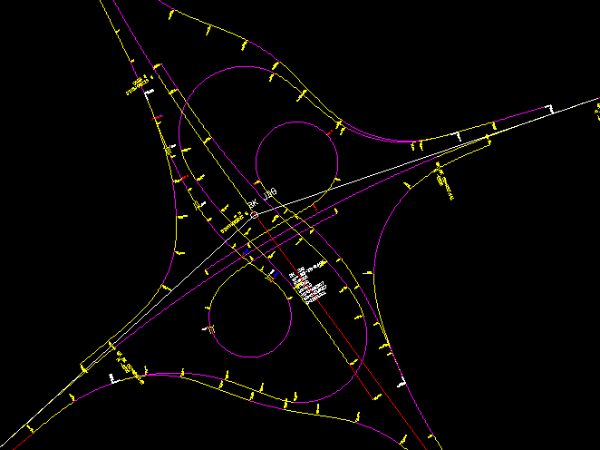

交点法线路平面显示样式






积木法线路平面显示样式

1.2线路纵面高程计算功能

1.3铁路路基工程施工测量与计算功能

1.4公路路基工程施工测量与计算功能

1.5市政道路施工测量与计算功能

1.6隧道工程施工测量与计算功能

1.7桥梁工程与结构物施工测量与计算功能

1.8 铁路道岔测量与计算功能

1.9轨道精调计算功能

2.测量管理系统功能

2.1测量机构管理功能

公司设四级测量机构、可根据需要变为二级或三级测量机构，也增加测量机构。
a.公司固定测量机构
b.公司临时测量机构
c.子公司临时测量机构
d.设于临时机构下的项目分部测量组、作业队测量组

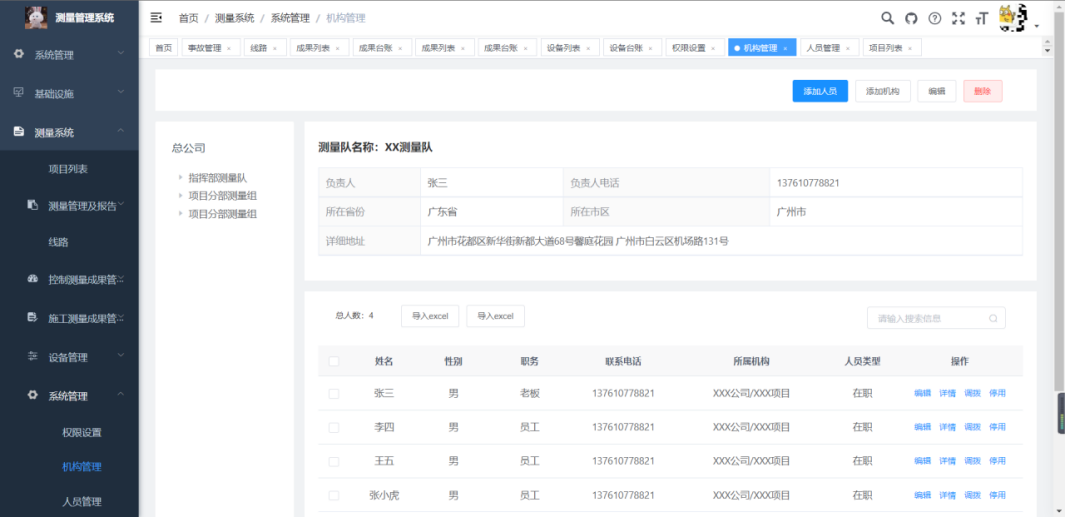

系统管理—机构管理

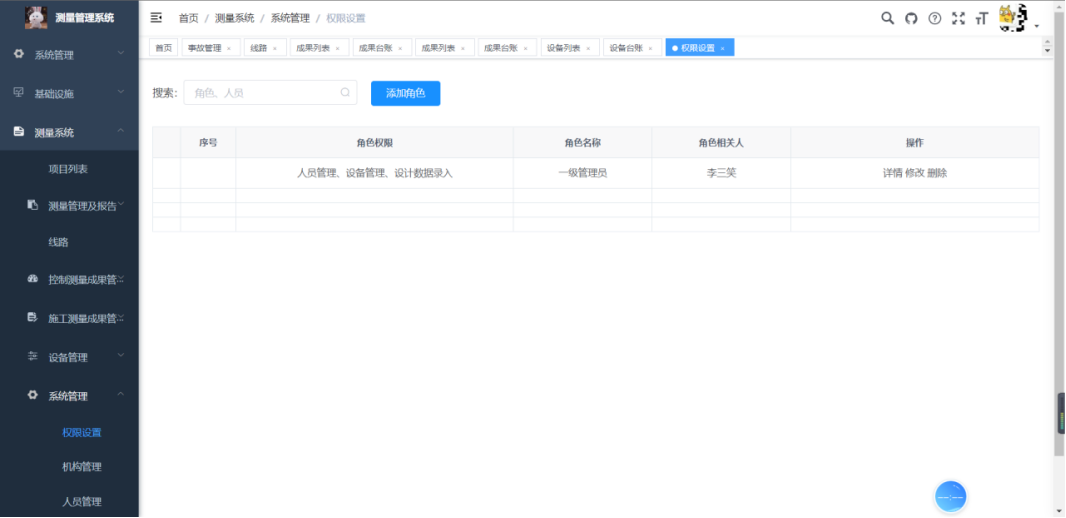

系统管理—权限设置

2.2测量人员管理功能

a.人员具备上传相关简历、证照功能，上传数据功能；
b.具备按职称、学历等进行人员结构分析的功能；按机构统计人员并生成成果报表的功能；个人资料随人员迁移；
c.指定人员增加、撤销机构的权限、数据上传修改的权限、测量设备管理权限。

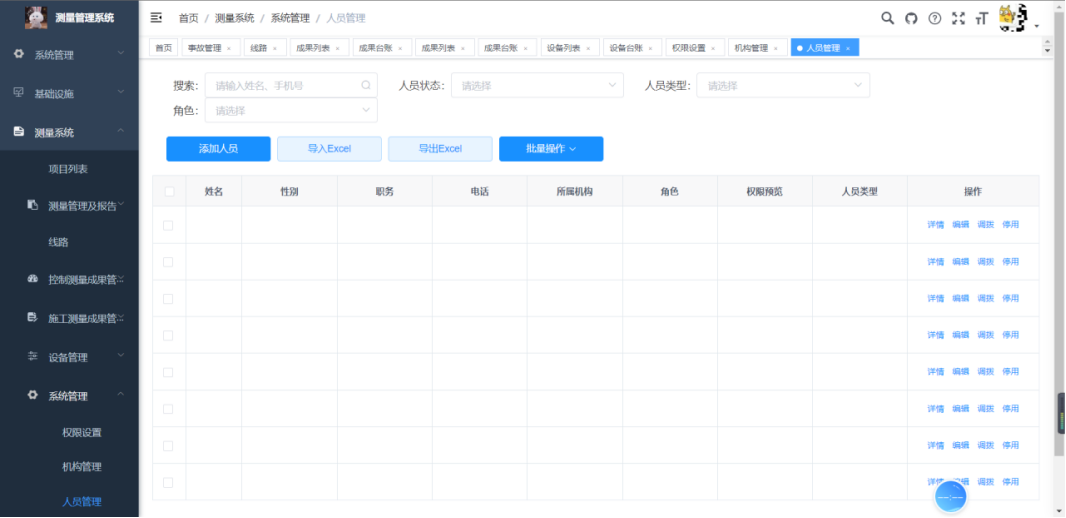

系统管理—人员管理

2.3测量设备管理功能

a.具备本机构设备的录入、变更；
b.根据设备鉴定情况即时预警到期应检设备；
c.具备上级对下级设备的统计功能；
d.具备即时查看到期设备功能，手机短信预警功能；
e.设备统计时，具备不同类型设备的统计功能。基本设备包括：GNSS接收机、全站仪、水准仪、激光雷达断面仪、垂准仪、无人机、数据处理软件等。

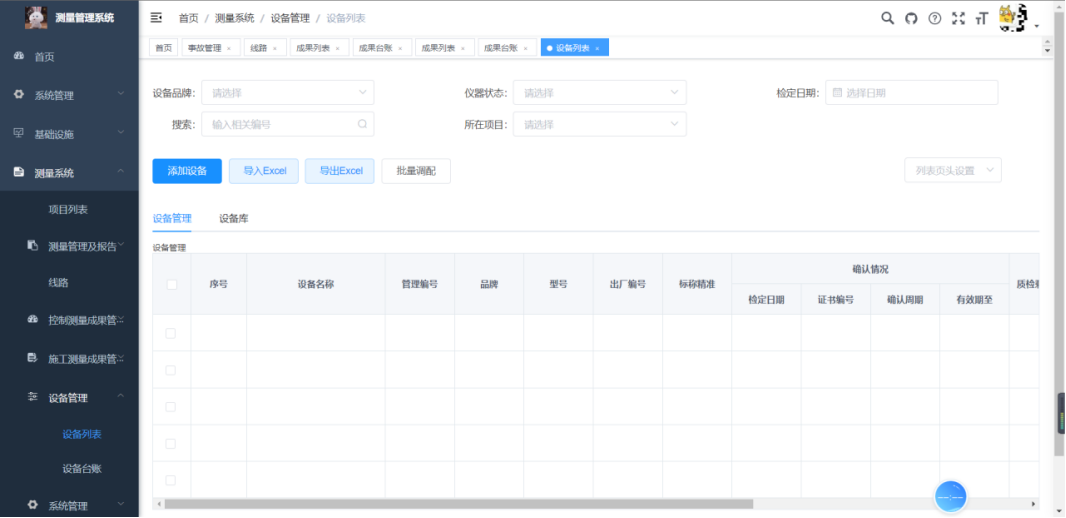

设备管理—设备列表

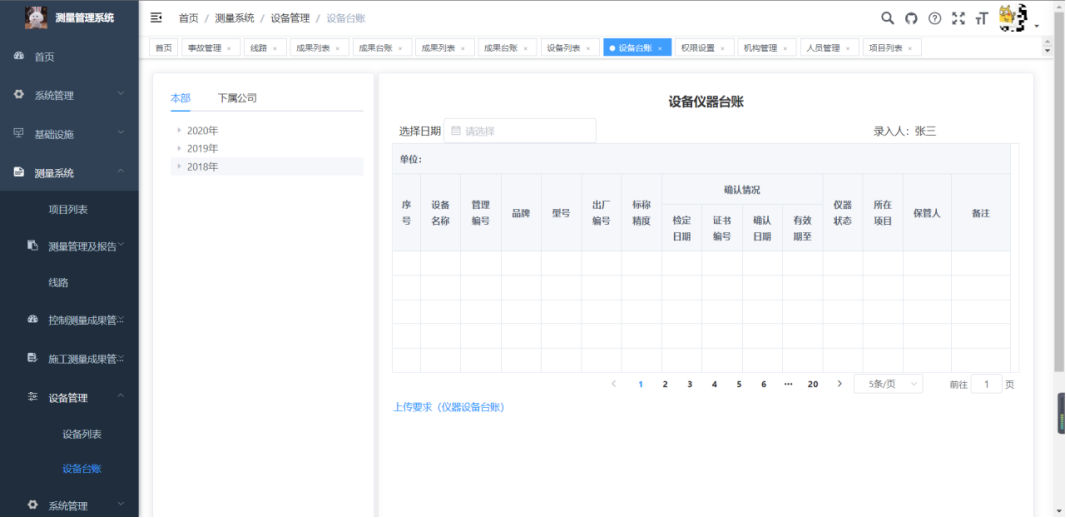

设备管理—设备台账

2.4控制测量成果资料管理功能

a.即时上传本机构平面、高程控制测量成果，成果保存至上传人所在机构；
b.根据上传成果即时逐级更新测量成果，上传测量成果不具备修改功能；
c.具备各级机构进行测量成果的统计功能：按区域、等级、控制点数据统计，统计测量成果目录清单（含规模、困难类别、单价）；
d.具备上级机构对下级机构的统计功能。

2.5施工测量成果资料管理功能

施工放样测量、施工检核测量成果在无网络情况下，存于手机，具备网络时自动上传服务器并存入本人所在机构地址。

2.6测量日常管理

a.公司精测队、子公司测量队根据上传测量成果，自动生成本机构测量成果目录台账；
b.项目分部测量组、作业队测量组根据测量成果及施工测量成果自动生成控制测量成果目录台账和施工测量成果台账。控制测量成果目录包括上级测量成果和自身测量成果；施工测量成果按线路和时间依次生成成果台账。

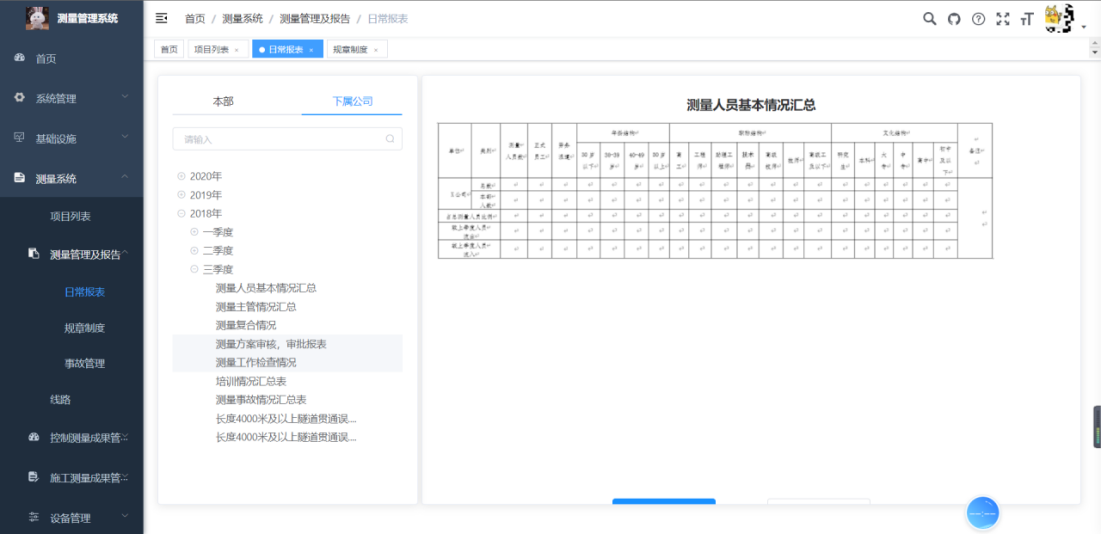

测量管理及报告—日常报表


测量管理及报告—规章制度

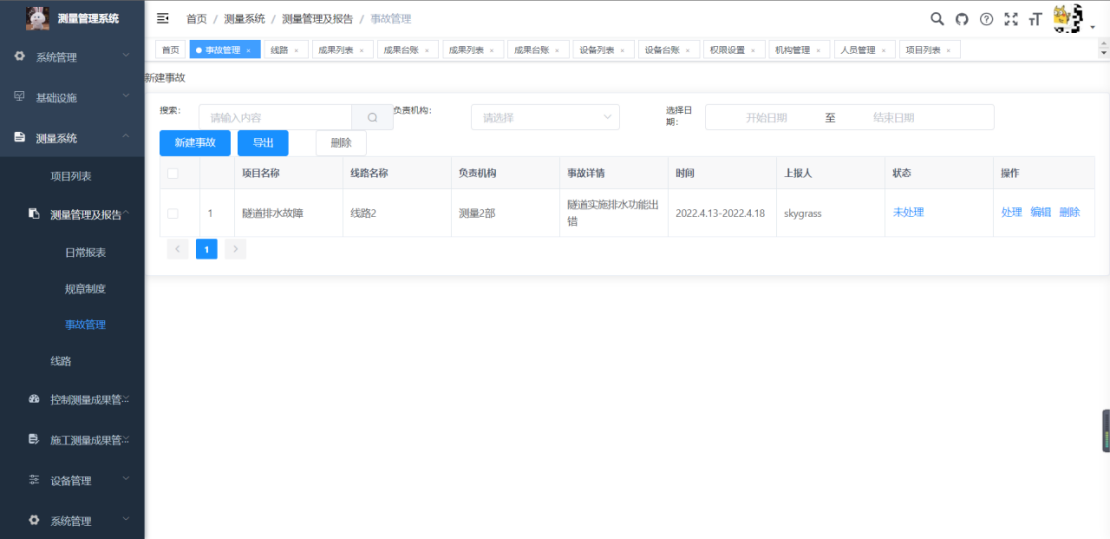

测量管理及报告—事故管理

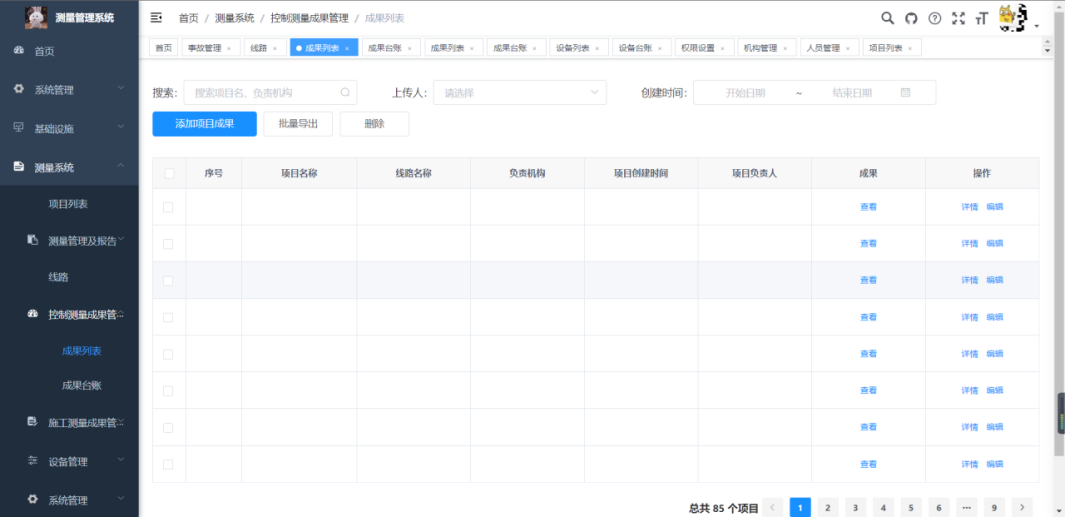

控制测量成果管理—成果列表

2.7隧道控制与施工测量管理功能

a.具备各级测量管理机构对所管全部项目全部隧道按长度的统计功能；
b.根据所选隧道，具备以下功能：分不同机构，根据控制测量成果将洞口附近1000m内控制点及洞内控制点及其点间关系显绘于CAD平面；
c.具备项目部作业队隧道断面测量成果显绘功能。

2.8测绘行业管理功能

具备人员、设备、测量成果、控制测量成果目录按不同需求的统计功能，不同统计需求在开发过程中完善。

3.数据传输系统功能

3.1手机设备与全站仪的数据传输功能

现场测量手机设备与全站仪（莱卡、索佳、托普康、南方、博飞、中纬、中海达、苏一光）的数据传输显示功能，具备测站点、前视点同时显示坐标差值功能。

3.2手机设备与GNSS-RTK接收机的数据传输功能

现场测量具备手机设备与GNSS-RTK接收机（莱卡、托普康、天宝、南方、中海达、华测、中纬）的数据传输功能，接收数据类型为BLH或XYZ。

3.3网络设备与手机的数据传输功能

a.手机具备从服务器下载控制测量成果、线路设计数据成果的功能；
b.手机具备将所存施工测量资料上传服务器的功能。

3.4七参数或四参数转换功能

3.5手机计算功能

a.手机具备计算线路任意里程点及偏距对应设计XYH的功能；
b.手机具备根据实测线路任意坐标反算对应里程及偏距及设计高程的功能。

3.6手机设备所在施工测量数据的自动上传功能
