Tekla+SYNCHRO联动：钢结构厂房4D施工模拟落地全流程

2026/08/05

钢结构厂房施工，最让人头疼的是什么？模型做得很精细，一到现场调度就乱；构件进场时间算不准，吊车在等材料；设计变更一来，进度计划全部推翻重来。

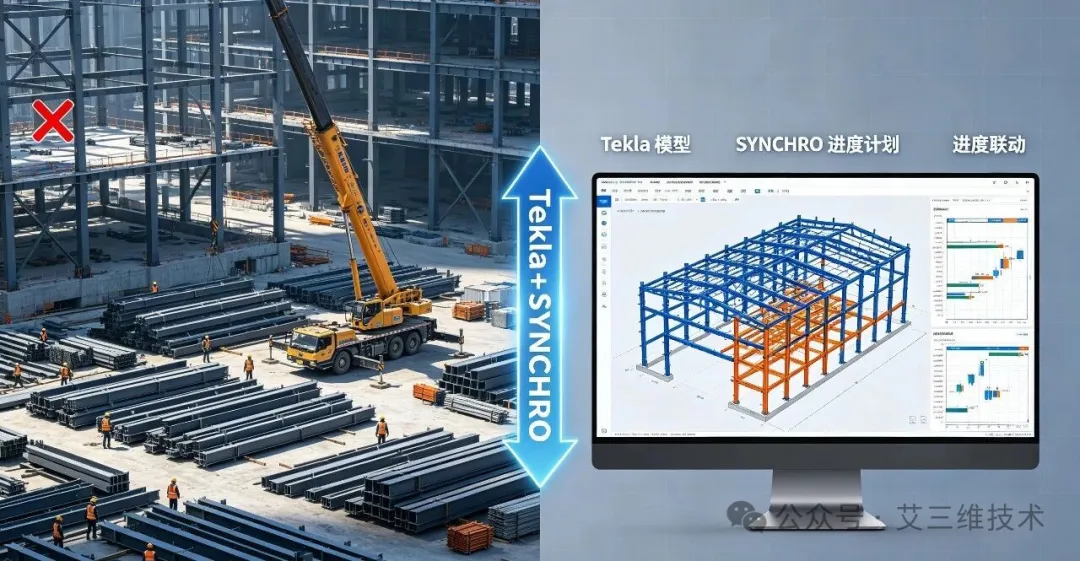

这些问题，靠传统的二维图纸加Excel排期根本解决不了。把Tekla的深化模型和SYNCHRO的4D施工模拟打通，是当下越来越多总包BIM工程师和钢结构深化团队在走的一条路。
艾三维-Tekla+SYNCHRO联动：钢结构厂房4D施工模拟落地全流程1

第一步：模型无损导出，别丢信息
艾三维-Tekla+SYNCHRO联动：钢结构厂房4D施工模拟落地全流程2

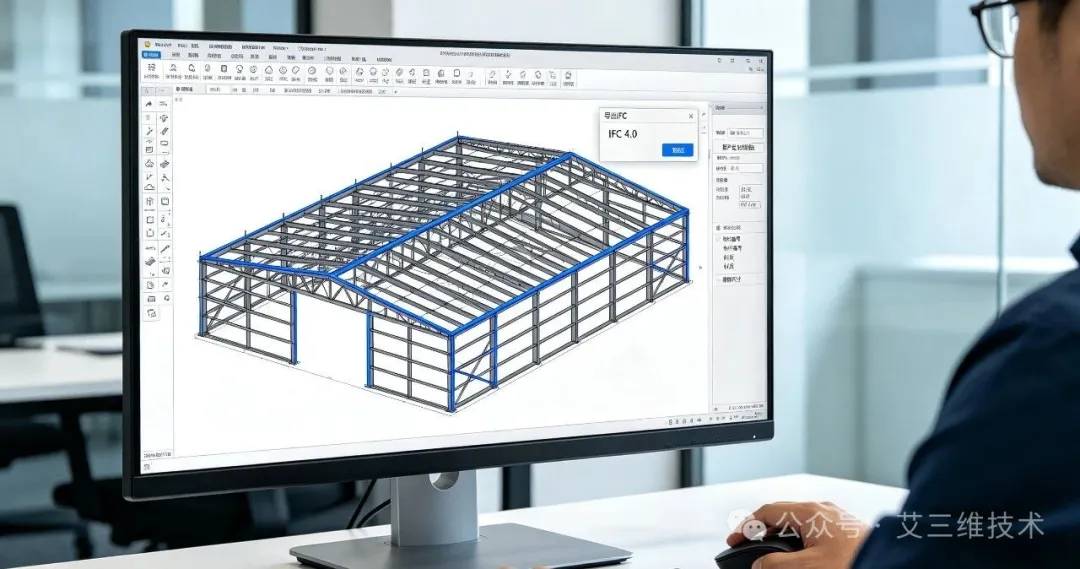

Tekla Structures里建好的钢结构深化模型，包含的不只是几何形状——构件编号、材质、重量、安装方向这些属性信息才是施工模拟的根基。导出时建议走IFC格式，Tekla原生支持IFC 2×3、IFC 4和IFC 4.3方案输出。导出前在“用户定义的属性”里把关键字段配好，这样进SYNCHRO后不用重新补数据。

第二步：导入SYNCHRO并关联进度计划
艾三维-Tekla+SYNCHRO联动：钢结构厂房4D施工模拟落地全流程3

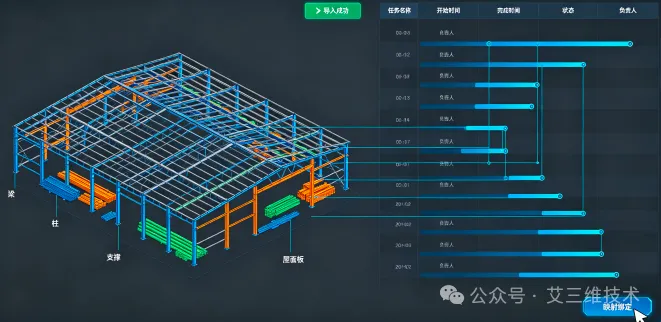

SYNCHRO对IFC格式的兼容性很好，导入后直接就能用。接下来把Project或P6做的施工进度计划导入SYNCHRO，然后把模型构件和进度任务做映射绑定。这一步的关键是颗粒度要对——钢柱、钢梁、支撑系统按吊装批次分组，别一个构件绑一个任务，也别一大片绑一个任务。

第三步：吊装工序分段模拟
艾三维-Tekla+SYNCHRO联动：钢结构厂房4D施工模拟落地全流程4

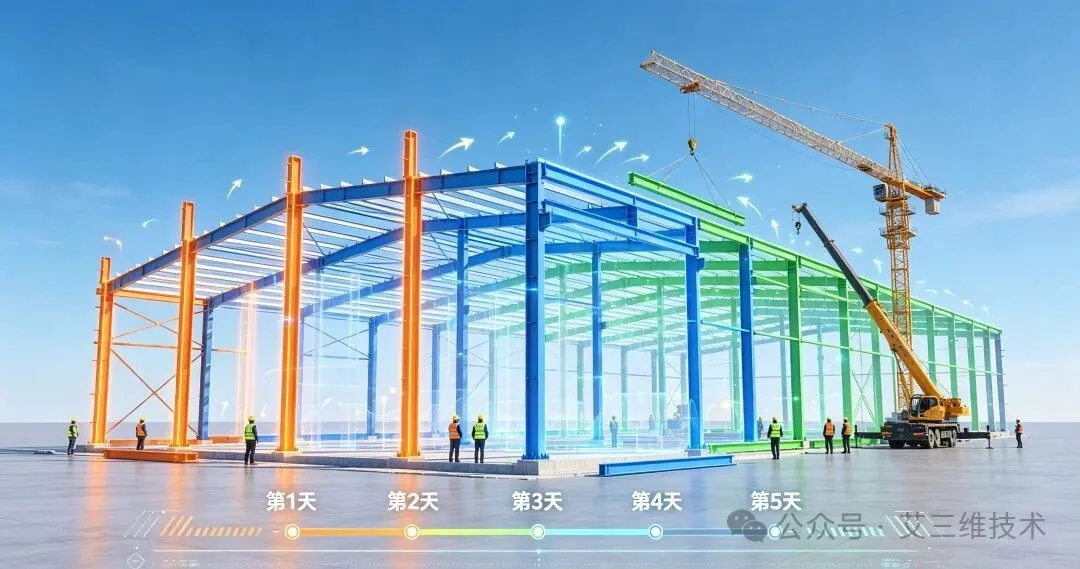

钢结构厂房最核心的施工场景就是吊装。在SYNCHRO里把每根钢柱、每榀钢梁的吊装顺序排好，按天甚至按小时设置时间参数。跑一遍4D动画，吊车站位和构件进场路线有没有冲突、相邻吊装作业会不会互相干扰，一目了然。某大型厂房项目用这套方法把吊装方案调整了三次，现场实际安装零碰撞。

第四步：构件进场进度管控
艾三维-Tekla+SYNCHRO联动：钢结构厂房4D施工模拟落地全流程5

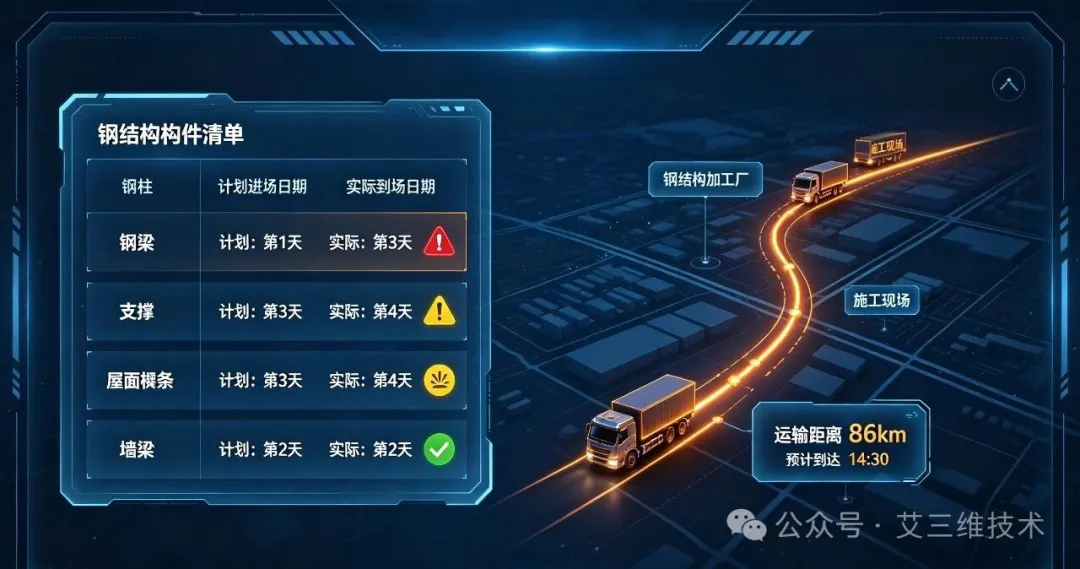

钢构件什么时候从加工厂发货、什么时候到场、什么时候上吊车，SYNCHRO都可以和供应链数据打通。在模型里给每个构件标上计划进场日期和实际到场日期，进度滞后了系统自动预警，采购和现场调度就能提前应对，不用等构件缺了才打电话催。

第五步：变更同步更新
艾三维-Tekla+SYNCHRO联动：钢结构厂房4D施工模拟落地全流程6

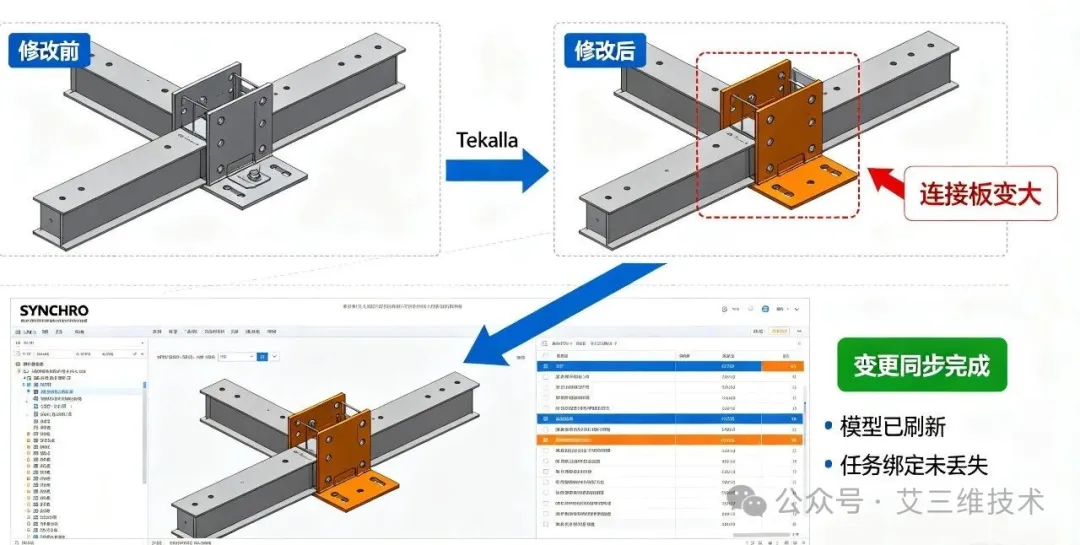

设计变更在钢结构项目里太常见了——节点改了、截面换了、连接方式调整了。Tekla模型更新后重新导出IFC，覆盖导入SYNCHRO，已经绑好的进度任务和资源分配不会丢。几分钟就能完成模型迭代，不用重新做一遍进度关联。

总结
艾三维-Tekla+SYNCHRO联动：钢结构厂房4D施工模拟落地全流程7

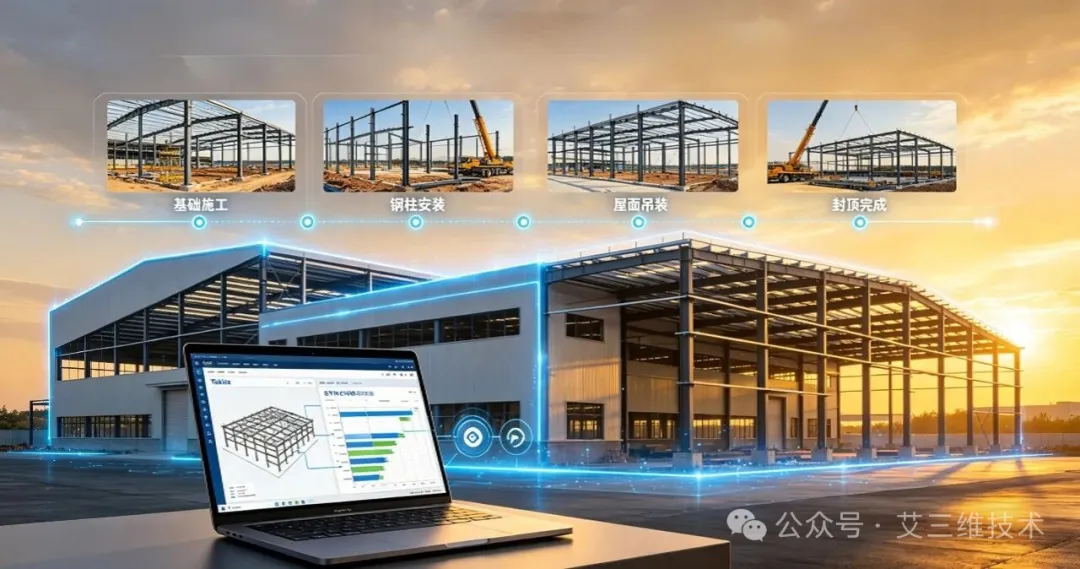

Tekla负责“造得对”，SYNCHRO负责“装得顺”。两者打通之后，钢结构厂房的施工模拟不再是纸上谈兵——从吊装顺序优化到构件进场管控，从方案比选到变更响应，都能在4D环境下真实推演。对于施工总包的BIM工程师和钢结构深化团队来说，这套组合拳是目前落地性价比最高的选择。

〈〉
