一、高铁站房钢结构：挑战与破局

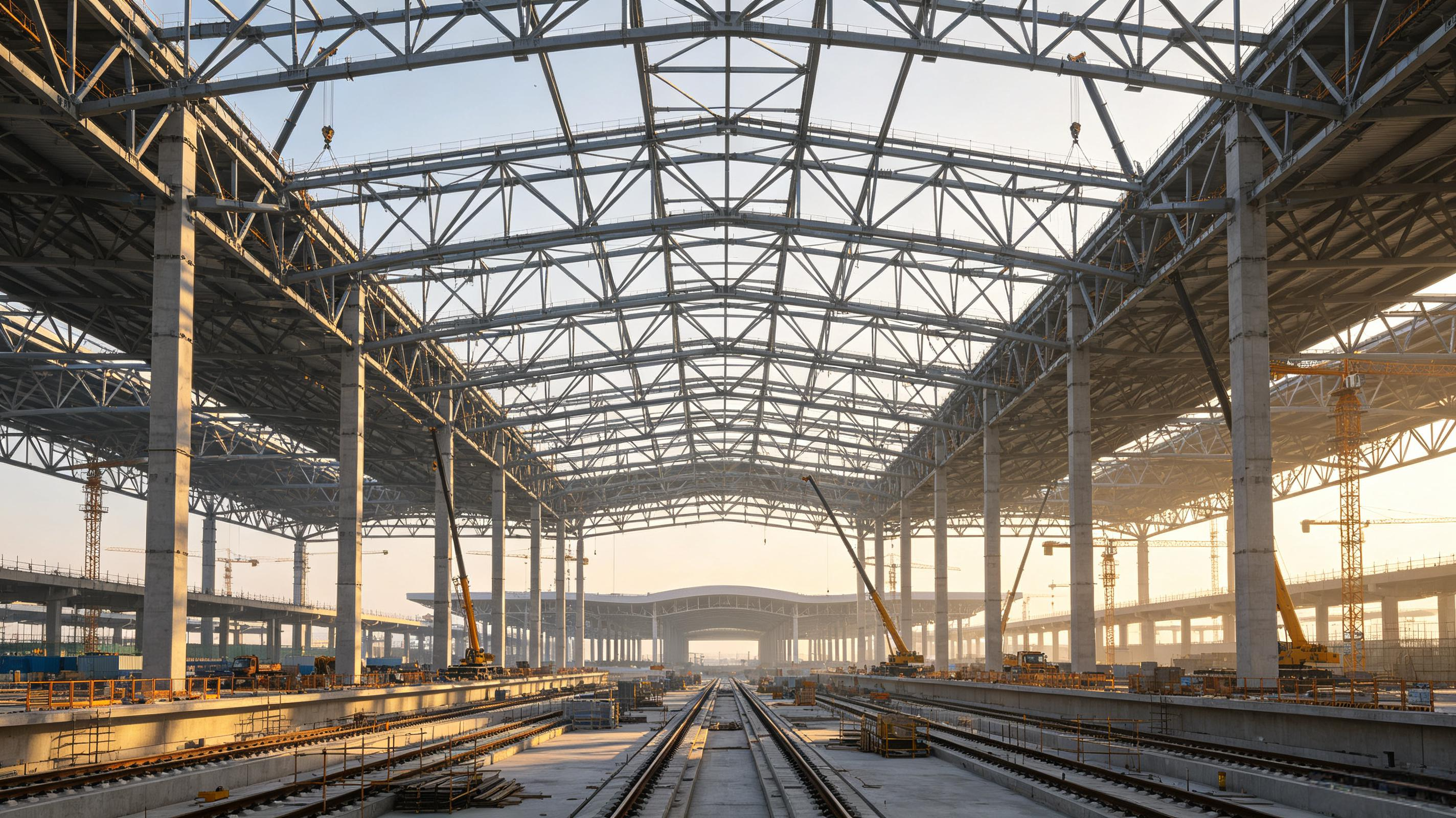

高铁站房普遍采用大跨度空间钢结构体系，屋面多为双曲、扭曲或自由曲面，杆件数量庞大且每一根构件的空间坐标与加工尺寸各不相同。同时，多杆件交汇的复杂节点形式繁多，焊接与螺栓连接精度要求极高。更棘手的是，高铁站房工期往往与线路通车节点强绑定，设计深化到加工安装的周期极度压缩。传统二维深化方式难以精准表达构件空间关系，加工图与现场安装之间容易产生偏差，导致返工和延误。Bentley ProStructures为解决这些痛点提供了一条从模型到工厂再到现场的高效数字化路径。
二、参数化建模：让异形曲面“有章可循”
ProStructures基于MicroStation平台，内置上千种标准型钢截面并支持自定义非标截面，能满足高铁站房大量使用异形构件的需求。其核心优势在于面向结构构件的参数化建模——梁、柱、节点均由参数驱动，当空间位置或尺寸变化时，所有关联构件自动更新。

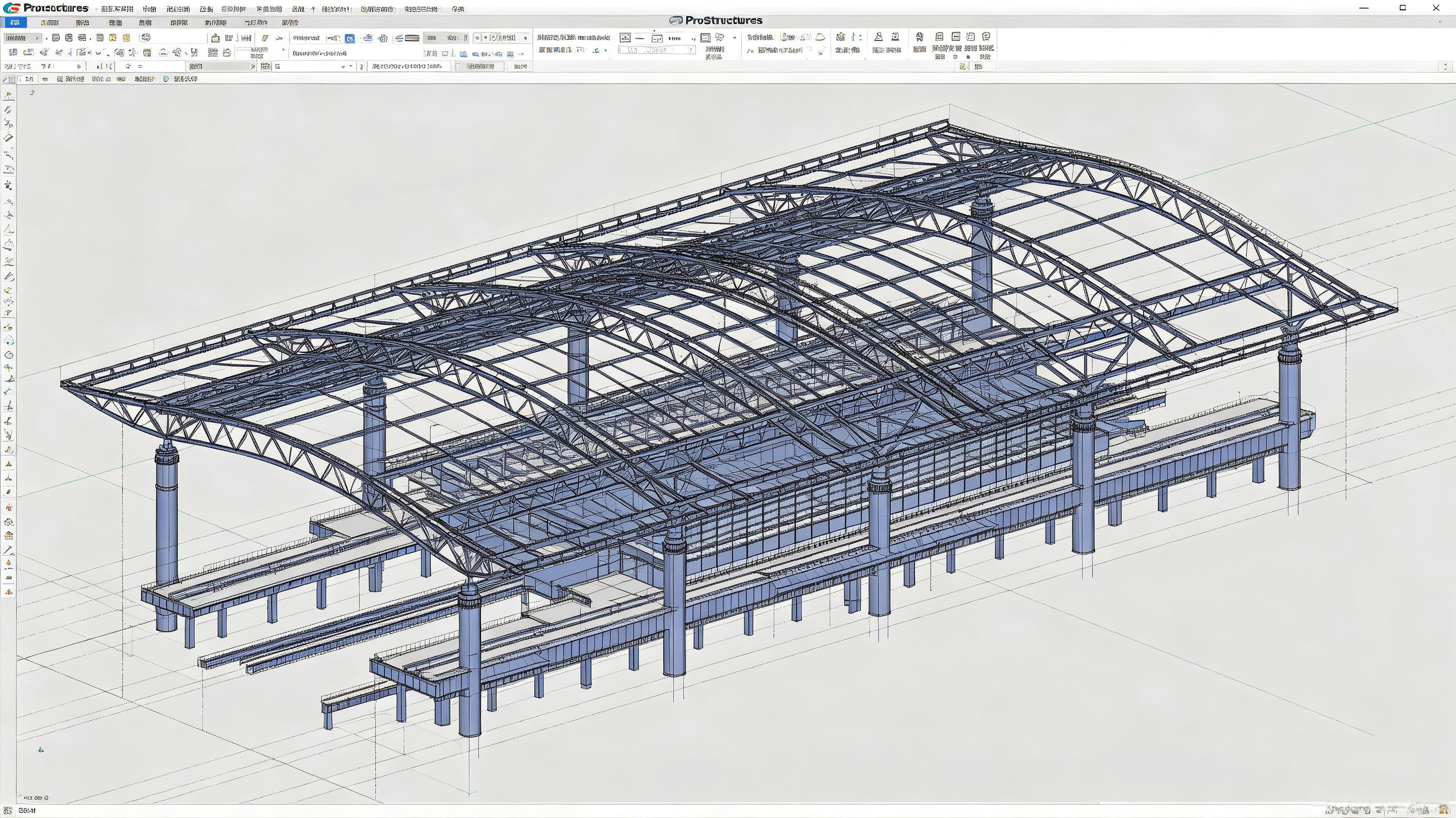

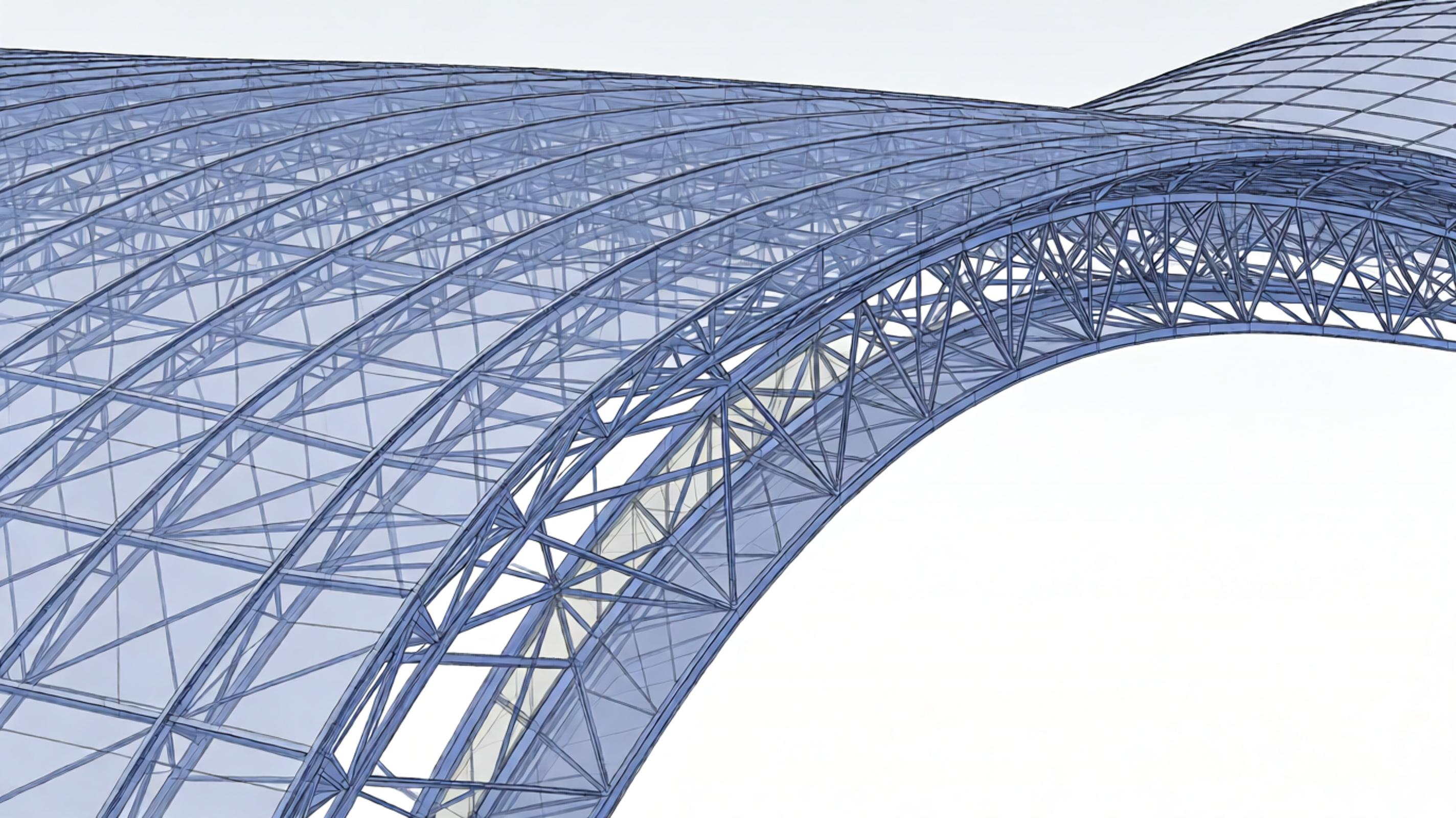

设计师通过定义关键控制点坐标和截面参数，即可快速生成整个屋盖的三维空间模型。对于曲线、斜面和非正交形状等复杂结构，ProStructures也能精准建模。更重要的是，模型中的每一根杆件都附带截面、材质、长度、重量等完整属性信息，为后续工程量统计和加工数据输出提供了可靠的数据基础。
三、智能节点深化：复杂节点“自动生成”

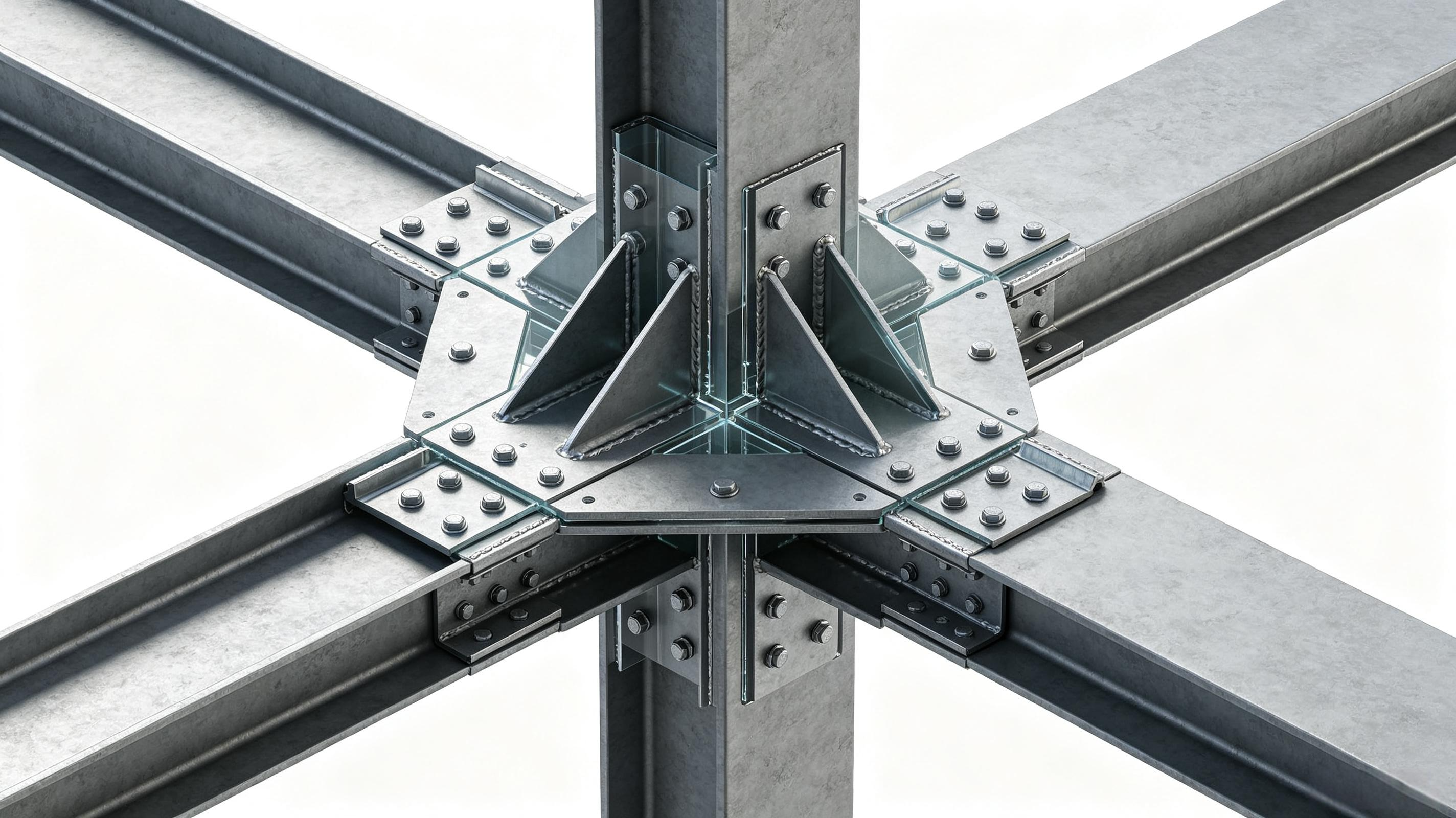

空间节点设计是钢结构深化中最耗时、最易出错的环节。ProSteel模块内置了丰富的参数化节点库，涵盖端板连接、支撑连接、檩条连接等通用类型，并包含中国《多、高层民用建筑钢结构节点构造详图》（16SG519）中的常用节点。工程师选择节点类型和连接构件后，软件即可自动生成符合规范的节点详图。当节点连接的构件截面或角度发生变化时，节点详图自动同步更新，彻底告别“手算+试错”的传统模式。在某实际项目中，通过碰撞检查提前发现40余处管线冲突，有效避免了现场返工。
四、一键出图与数控加工：从模型到产线无缝流转

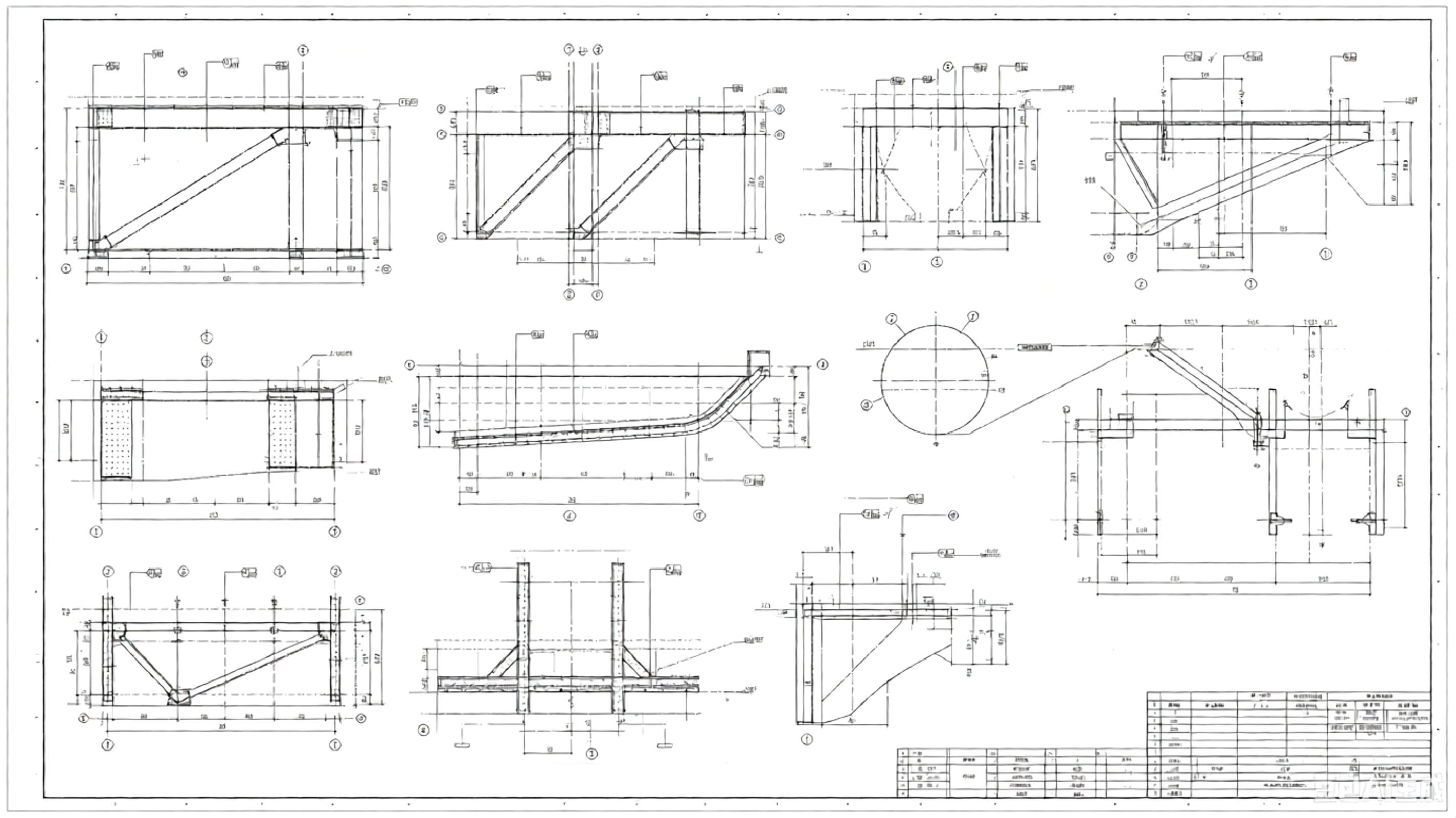

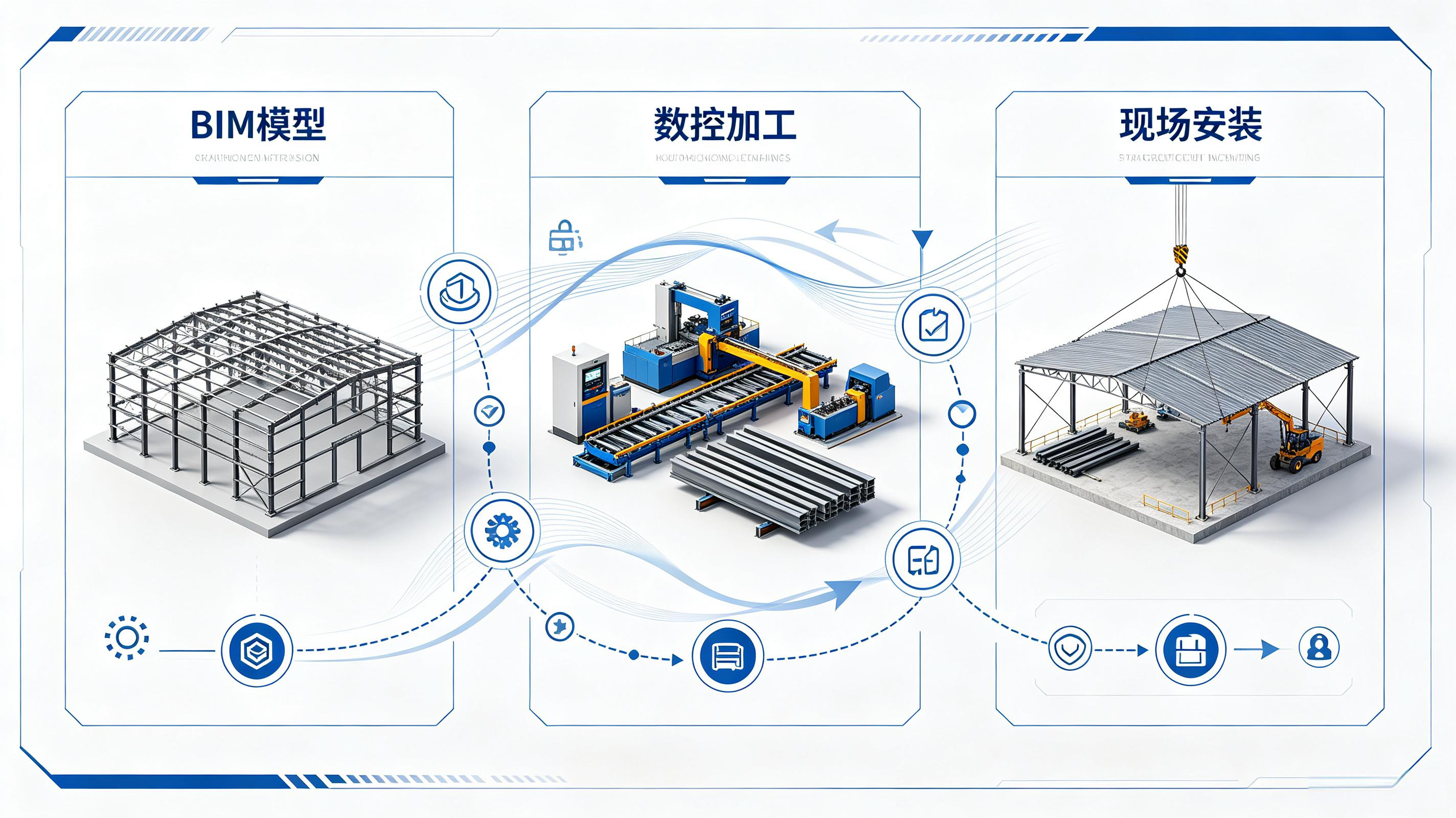

ProStructures以三维模型为唯一数据源，自动生成平面图、剖面图、构件图、零件图和节点详图，并自动添加螺栓、焊缝标注和材料表。模型修改后所有图纸同步更新，消除“模型与图纸两张皮”的问题。对于高铁站房数百根异形构件，均可一键提取加工图纸，确保每根构件的编号、截面、切割角度、焊接要求精确无误地传递到加工厂。更关键的是，ProStructures可直接输出数控机床（NC）数据文件，与钢结构加工设备对接，实现从BIM模型到机床加工的数据直连，大幅缩短加工周期并降低人工读图误差。
五、4D施工模拟与全链条数字建造

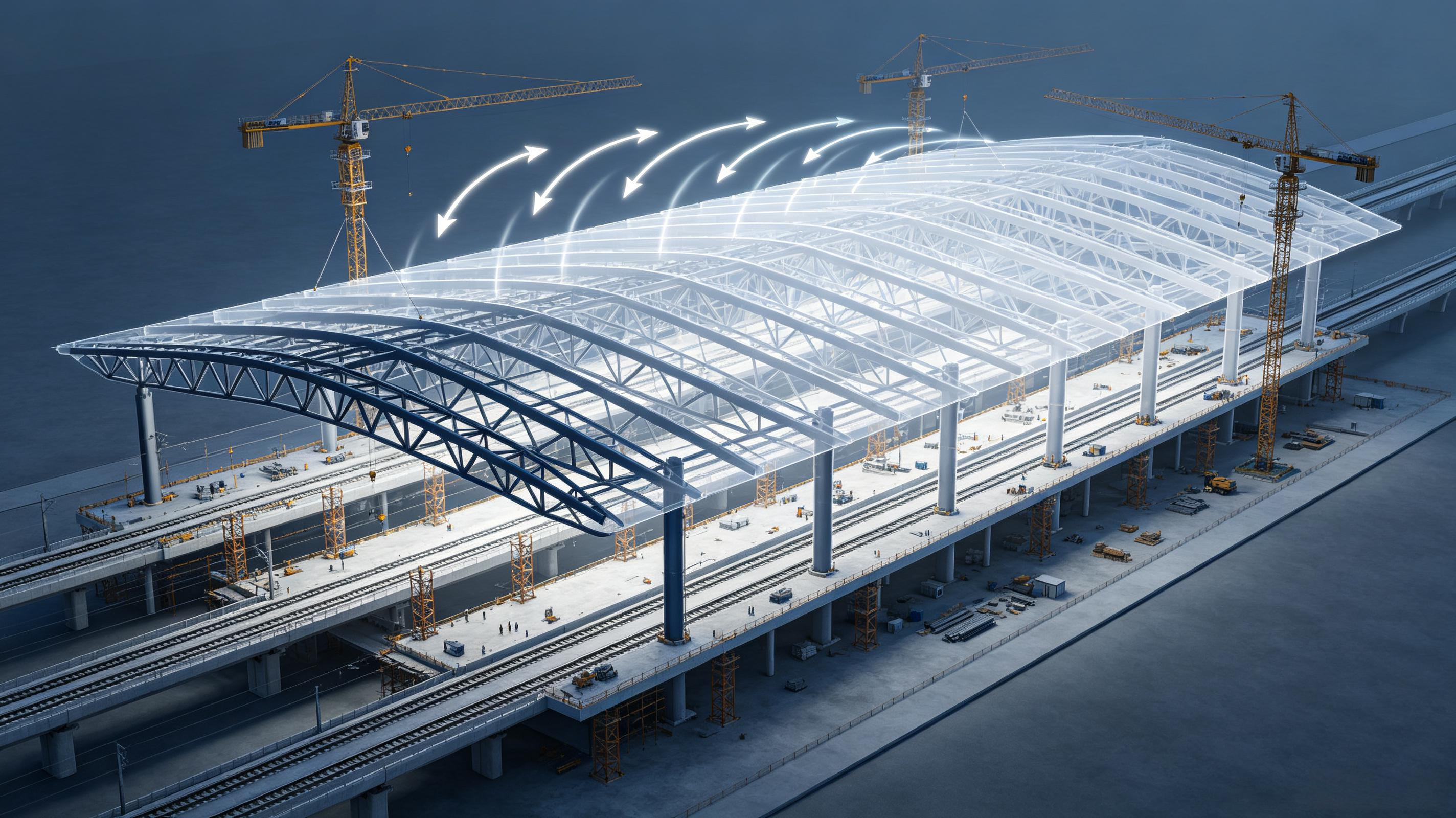

高铁站房钢结构多采用“工厂分段预制、现场拼装”模式，但现场吊装空间有限、多工种交叉作业，组织协调极为复杂。通过Bentley SYNCHRO将ProStructures三维模型与施工进度计划关联，生成4D施工模拟动画，可在虚拟环境中预演每根构件的吊装路径、拼装顺序和作业空间，提前发现潜在冲突并优化方案。
从深化设计（参数化建模与智能节点）到加工准备（一键出图与NC数据）再到施工管理（4D模拟），ProStructures贯穿钢结构全链条，以三维模型为统一数据源实现信息无缝传递，达到构件级别的可追溯性，为高铁站房建设提供了可量化提效降本的数字建造路径。
高铁站房普遍采用大跨度空间钢结构体系，屋面多为双曲、扭曲或自由曲面，杆件数量庞大且每一根构件的空间坐标与加工尺寸各不相同。同时，多杆件交汇的复杂节点形式繁多，焊接与螺栓连接精度要求极高。更棘手的是，高铁站房工期往往与线路通车节点强绑定，设计深化到加工安装的周期极度压缩。传统二维深化方式难以精准表达构件空间关系，加工图与现场安装之间容易产生偏差，导致返工和延误。Bentley ProStructures为解决这些痛点提供了一条从模型到工厂再到现场的高效数字化路径。
二、参数化建模：让异形曲面“有章可循”
ProStructures基于MicroStation平台，内置上千种标准型钢截面并支持自定义非标截面，能满足高铁站房大量使用异形构件的需求。其核心优势在于面向结构构件的参数化建模——梁、柱、节点均由参数驱动，当空间位置或尺寸变化时，所有关联构件自动更新。
设计师通过定义关键控制点坐标和截面参数，即可快速生成整个屋盖的三维空间模型。对于曲线、斜面和非正交形状等复杂结构，ProStructures也能精准建模。更重要的是，模型中的每一根杆件都附带截面、材质、长度、重量等完整属性信息，为后续工程量统计和加工数据输出提供了可靠的数据基础。
三、智能节点深化：复杂节点“自动生成”
空间节点设计是钢结构深化中最耗时、最易出错的环节。ProSteel模块内置了丰富的参数化节点库，涵盖端板连接、支撑连接、檩条连接等通用类型，并包含中国《多、高层民用建筑钢结构节点构造详图》（16SG519）中的常用节点。工程师选择节点类型和连接构件后，软件即可自动生成符合规范的节点详图。当节点连接的构件截面或角度发生变化时，节点详图自动同步更新，彻底告别“手算+试错”的传统模式。在某实际项目中，通过碰撞检查提前发现40余处管线冲突，有效避免了现场返工。
四、一键出图与数控加工：从模型到产线无缝流转
ProStructures以三维模型为唯一数据源，自动生成平面图、剖面图、构件图、零件图和节点详图，并自动添加螺栓、焊缝标注和材料表。模型修改后所有图纸同步更新，消除“模型与图纸两张皮”的问题。对于高铁站房数百根异形构件，均可一键提取加工图纸，确保每根构件的编号、截面、切割角度、焊接要求精确无误地传递到加工厂。更关键的是，ProStructures可直接输出数控机床（NC）数据文件，与钢结构加工设备对接，实现从BIM模型到机床加工的数据直连，大幅缩短加工周期并降低人工读图误差。
五、4D施工模拟与全链条数字建造
高铁站房钢结构多采用“工厂分段预制、现场拼装”模式，但现场吊装空间有限、多工种交叉作业，组织协调极为复杂。通过Bentley SYNCHRO将ProStructures三维模型与施工进度计划关联，生成4D施工模拟动画，可在虚拟环境中预演每根构件的吊装路径、拼装顺序和作业空间，提前发现潜在冲突并优化方案。
从深化设计（参数化建模与智能节点）到加工准备（一键出图与NC数据）再到施工管理（4D模拟），ProStructures贯穿钢结构全链条，以三维模型为统一数据源实现信息无缝传递，达到构件级别的可追溯性，为高铁站房建设提供了可量化提效降本的数字建造路径。
