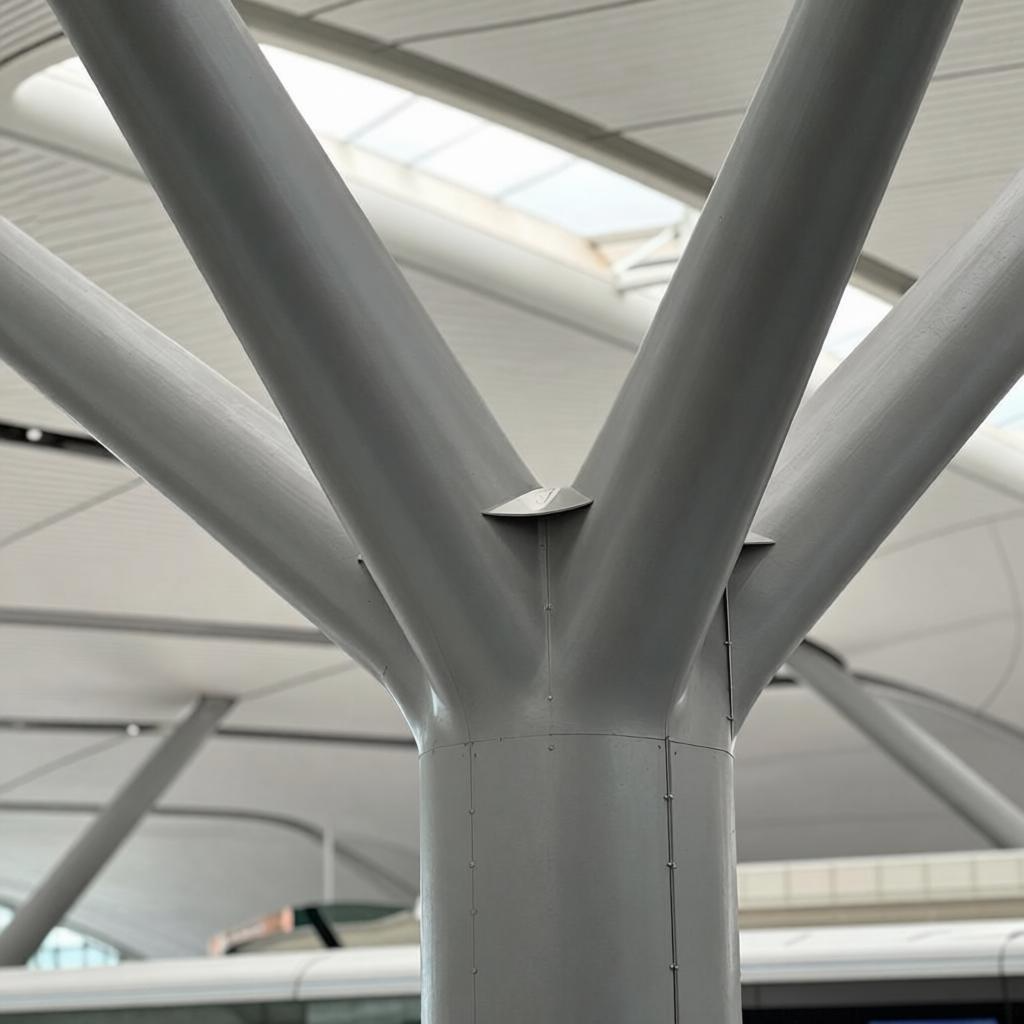

在大型公建、机场航站楼、体育场馆等项目中，异形钢结构因其独特的建筑表现力而备受青睐。然而，复杂的空间曲面、密集的杆件交汇以及大量非标准化的连接节点，给深化设计工作带来了巨大挑战。如何高效、精准地完成复杂异形钢节点的深化设计与出图，成为项目成败的关键环节之一。
一、异形钢节点深化设计的核心难点
异形钢结构区别于常规钢结构的主要特征在于其节点的“非标性”。每个节点的空间角度、杆件截面、连接板尺寸都可能各不相同。传统的“一节点一建模，一模型一图纸”方式，不仅建模工作量呈几何级数增长，更在后续设计变更时面临灾难性的图纸修改任务。漏改、错改导致的现场返工，将严重影响项目工期与成本。因此，构建一套高效、智能的深化设计工作流势在必行。
二、基于Tekla的参数化节点解决方案
作为专业的BIM深化设计软件，Tekla Structures为解决这一难题提供了强大的技术基座。其核心思路在于将“画节点”转变为“定义规则”。

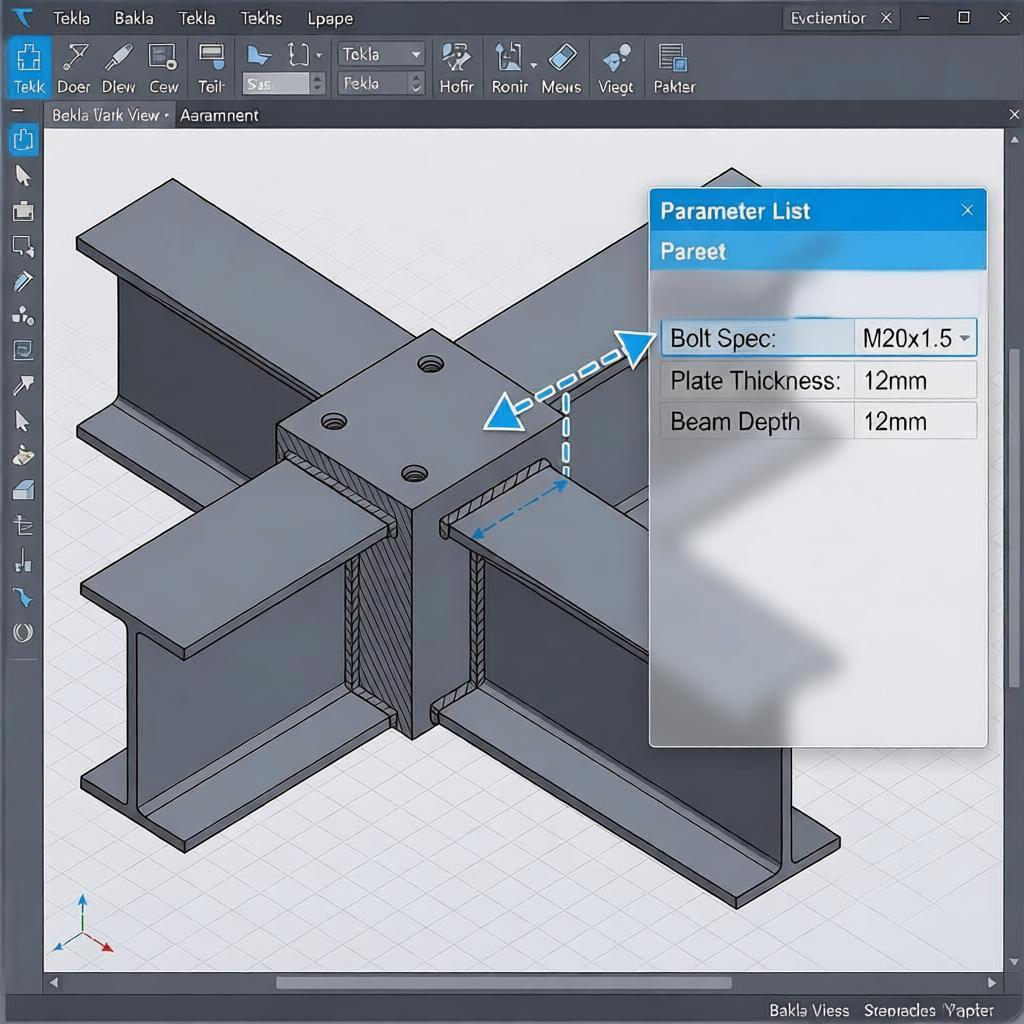

通过Tekla的自定义组件功能，深化人员可以为某一特定类型的节点（如复杂梁梁铰接、空间相贯节点）建立参数化模型。具体而言，是将节点的所有几何与属性信息——如连接板厚度、螺栓规格与间距、焊缝尺寸、构件切割角度等——定义为可调的参数变量，并将这些变量与主次构件的属性相关联。
例如，当次梁截面高度发生变化时，通过预设的数学公式，系统会自动计算并更新连接板的长度、螺栓排布数量，甚至自动调整杆件的切割角度以适应新的截面。这意味着，我们只需为一类节点创建一个“万能”模型，而非为每一个具体节点单独建模。当设计变更时，只需在模型属性面板中调整少数关键参数，所有应用了该参数化节点的连接点便会同步更新，真正实现了“一处修改，处处更新”，彻底告别了手动修改海量图纸的噩梦。
三、深化出图的要点与优化
在完成精准的三维模型后，如何生成高质量的施工图纸同样至关重要。对于异形节点，出图时需重点关注以下几点：
1. 视图表达充分：对于箱形、H型等复杂截面及空间相贯节点，应提供足够的平、立、剖面图，并辅以三维轴测视图，清晰表达杆件的相对位置和切割关系。
2. 尺寸标注精准：关键的工作点、工作线、参考点尺寸必须核对无误，对于相贯线等复杂切割，需标注多个方位的相对距离，避免加工歧义。
3. 图面标准化：通过预先设置并保存好出图属性（如线型、字体、标记样式），建立企业级出图标准，确保图纸清晰、美观、统一。
结合Tekla的自动编号与报表功能，还能确保构件、零件、螺栓清单与图纸完全对应，为工厂的数字化预制加工提供可靠的数据支撑。
通过引入参数化节点深化方法，企业能够显著提升复杂钢结构项目的设计质量与效率，降低错误率，将宝贵的资源从重复劳动中解放出来，投入到更具创造性的工作中。
一、异形钢节点深化设计的核心难点
异形钢结构区别于常规钢结构的主要特征在于其节点的“非标性”。每个节点的空间角度、杆件截面、连接板尺寸都可能各不相同。传统的“一节点一建模，一模型一图纸”方式，不仅建模工作量呈几何级数增长，更在后续设计变更时面临灾难性的图纸修改任务。漏改、错改导致的现场返工，将严重影响项目工期与成本。因此，构建一套高效、智能的深化设计工作流势在必行。
二、基于Tekla的参数化节点解决方案
作为专业的BIM深化设计软件，Tekla Structures为解决这一难题提供了强大的技术基座。其核心思路在于将“画节点”转变为“定义规则”。
通过Tekla的自定义组件功能，深化人员可以为某一特定类型的节点（如复杂梁梁铰接、空间相贯节点）建立参数化模型。具体而言，是将节点的所有几何与属性信息——如连接板厚度、螺栓规格与间距、焊缝尺寸、构件切割角度等——定义为可调的参数变量，并将这些变量与主次构件的属性相关联。
例如，当次梁截面高度发生变化时，通过预设的数学公式，系统会自动计算并更新连接板的长度、螺栓排布数量，甚至自动调整杆件的切割角度以适应新的截面。这意味着，我们只需为一类节点创建一个“万能”模型，而非为每一个具体节点单独建模。当设计变更时，只需在模型属性面板中调整少数关键参数，所有应用了该参数化节点的连接点便会同步更新，真正实现了“一处修改，处处更新”，彻底告别了手动修改海量图纸的噩梦。
三、深化出图的要点与优化
在完成精准的三维模型后，如何生成高质量的施工图纸同样至关重要。对于异形节点，出图时需重点关注以下几点：
1. 视图表达充分：对于箱形、H型等复杂截面及空间相贯节点，应提供足够的平、立、剖面图，并辅以三维轴测视图，清晰表达杆件的相对位置和切割关系。
2. 尺寸标注精准：关键的工作点、工作线、参考点尺寸必须核对无误，对于相贯线等复杂切割，需标注多个方位的相对距离，避免加工歧义。
3. 图面标准化：通过预先设置并保存好出图属性（如线型、字体、标记样式），建立企业级出图标准，确保图纸清晰、美观、统一。
结合Tekla的自动编号与报表功能，还能确保构件、零件、螺栓清单与图纸完全对应，为工厂的数字化预制加工提供可靠的数据支撑。
通过引入参数化节点深化方法，企业能够显著提升复杂钢结构项目的设计质量与效率，降低错误率，将宝贵的资源从重复劳动中解放出来，投入到更具创造性的工作中。
