在数字化建造的浪潮中，结构工程领域形成了三足鼎立的软件格局：ProStructures、Tekla Structures以及STAAD.Pro。这三款软件分别代表了BIM、钢结构深化设计与结构分析三个技术方向，构成了从概念设计到施工落地的完整技术链条。本文将从建模能力、分析功能、数据协同、行业应用等维度展开深度对比，为工程师提供技术选型的科学依据。



一、核心功能矩阵对比

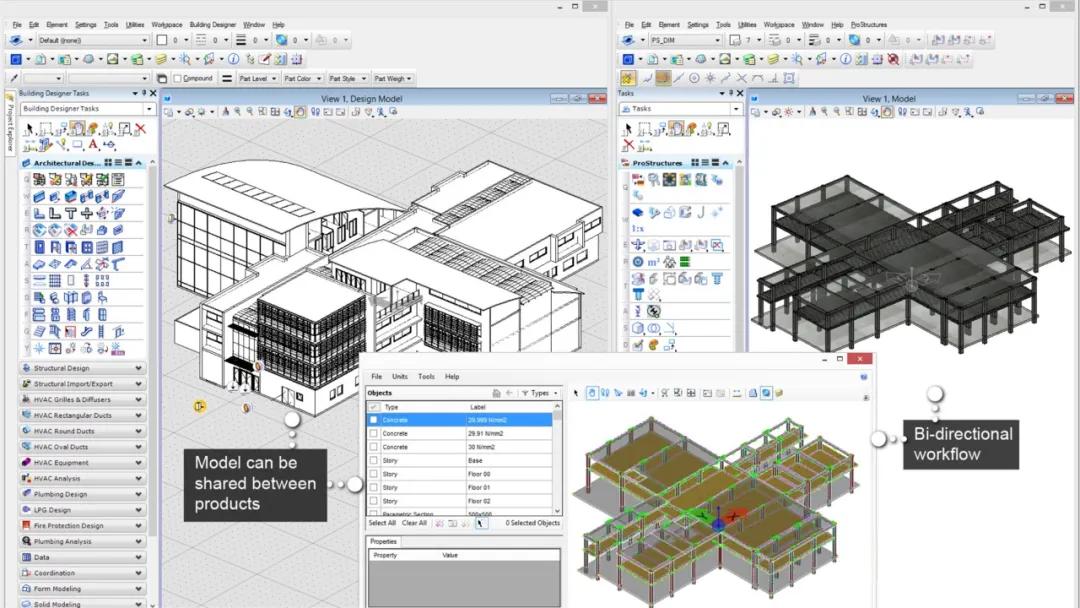

1.ProStructures：全生命周期BIM解决方案

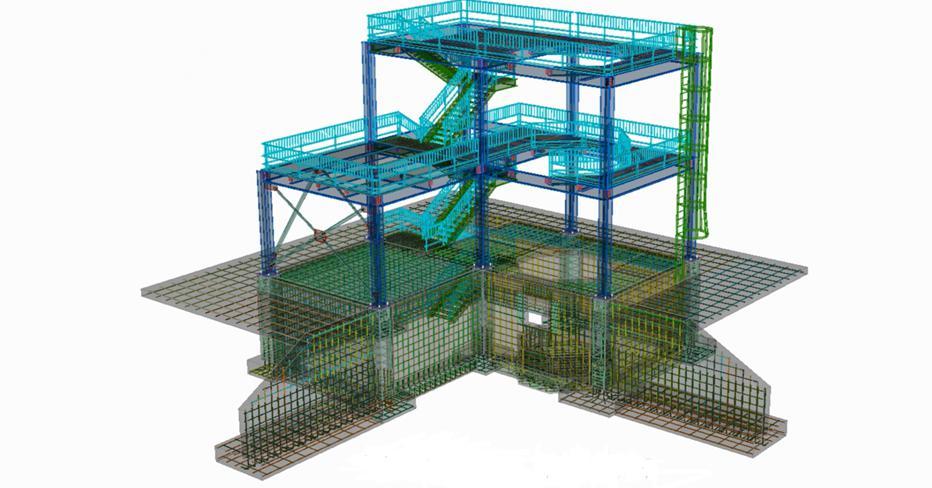

ProStructures是一款功能全面的钢结构和钢筋混凝土3D深化建模及详图软件，包含ProSteel（钢结构深化建模和详图软件）和ProConcrete（钢筋混凝土建模和详图软件）两大模块。通过ProStructures，您可以创建并自动更新包含钢结构和钢筋混凝土结构的三维模型。


1）核心功能框架
· 基于MicroStation平台开发，完美继承DGN文件的精确几何处理能力
· 支持ISO 19650 BIM标准，内置LOD300-LOD500模型深度控制开放API
· 支持.NET/C++二次开发，可与OpenBuildings Designer无缝对接

2）技术亮点
· 参数化建模：支持基于Grasshopper的视觉编程建模
· 多专业协同：集成建筑、机电、结构模型冲突检测
· 施工模拟：提供4D进度模拟与5D成本估算模块
· 规范验证：内置Eurocode、ACI、GB等32国设计规范自动校核

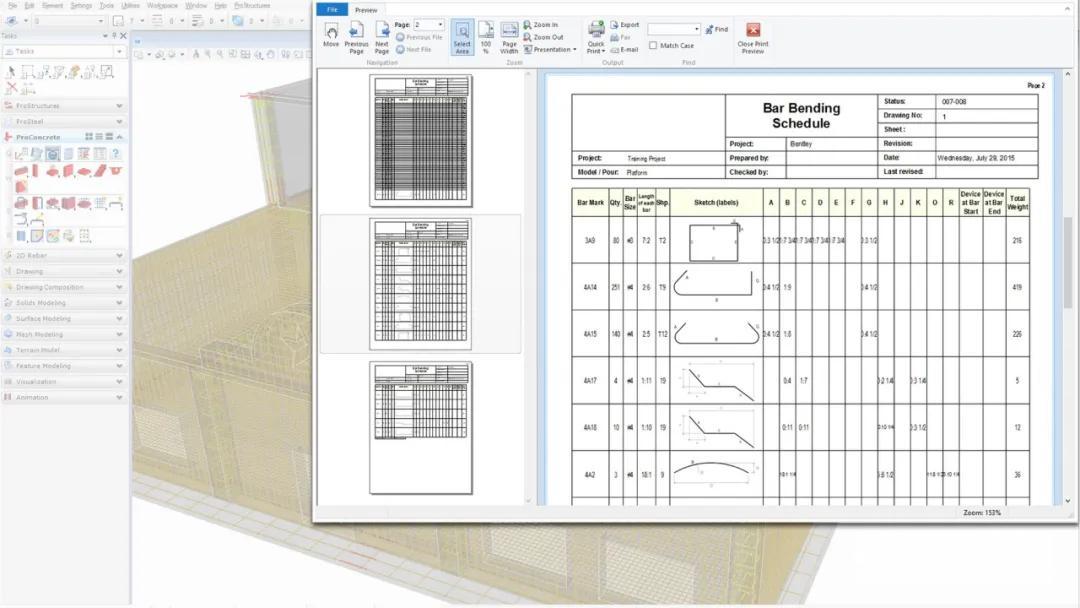

· 出图能力：自动生成符合DWG标准的施工图及材料统计表

3）独特优势
· 桥梁工程模块：提供参数化桥墩、箱梁建模工具
· 装配式设计：支持预制构件库管理与吊装方案模拟
· 云端协作：通过iTwin实现多参与方在线模型审阅


软件详情：ProStructures 钢结构和钢筋混凝土3D深化建模及详图软件 | 提高生产效率和盈利能力

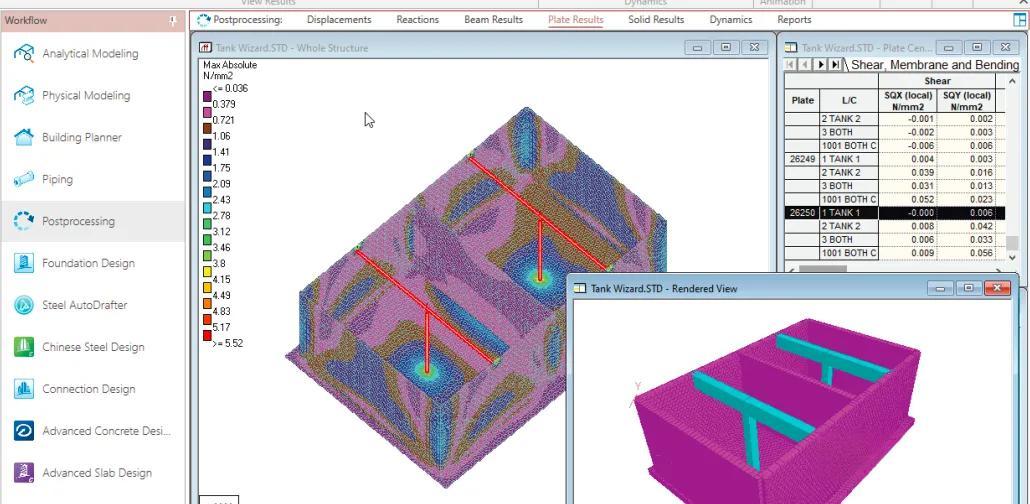

2.STAAD：结构分析的黄金标准
STAAD是一款全面集成的有限元分析和设计产品，包括最新的用户界面、可视化功能和国际设计规范。它能够分析受静力载荷、动力响应、风力、地震及移动载荷影响的所有结构。STAAD为塔、涵洞、工厂、桥梁、体育馆和海上结构等所有项目类型提供有限元分析和设计。


1）算法体系
· 采用直接刚度法与稀疏矩阵求解技术
· 支持线性/非线性静力分析、动力时程分析、Pushover分析
· 提供基于ASCE 7-16、EC8等规范的荷载组合生成器

2）专业模块
· 钢筋混凝土分析：内置裂缝控制、配筋优化算法
· 钢结构分析：支持屈曲分析、疲劳验算、节点连接设计
· 动力分析：包含反应谱分析、地震波时程分析模块
· 优化模块：提供拓扑优化与形状优化求解器

3）行业认证
· 通过NASA结构分析软件认证
· 被100多个国家的核电工程采用
· 支持中国《建筑抗震设计规范》GB50011


软件详情：STAAD.Pro 三维结构分析和设计软件 | 突破项目、地域和材料的限制

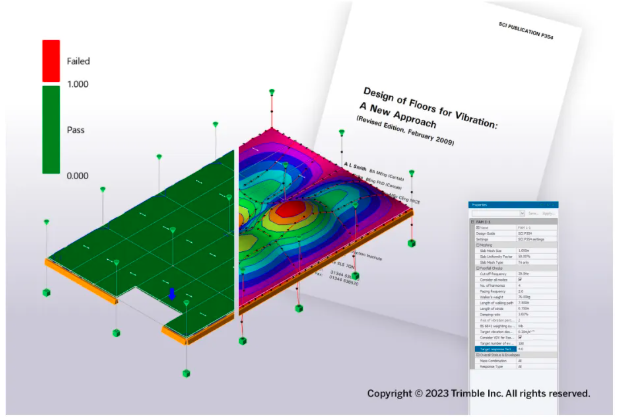

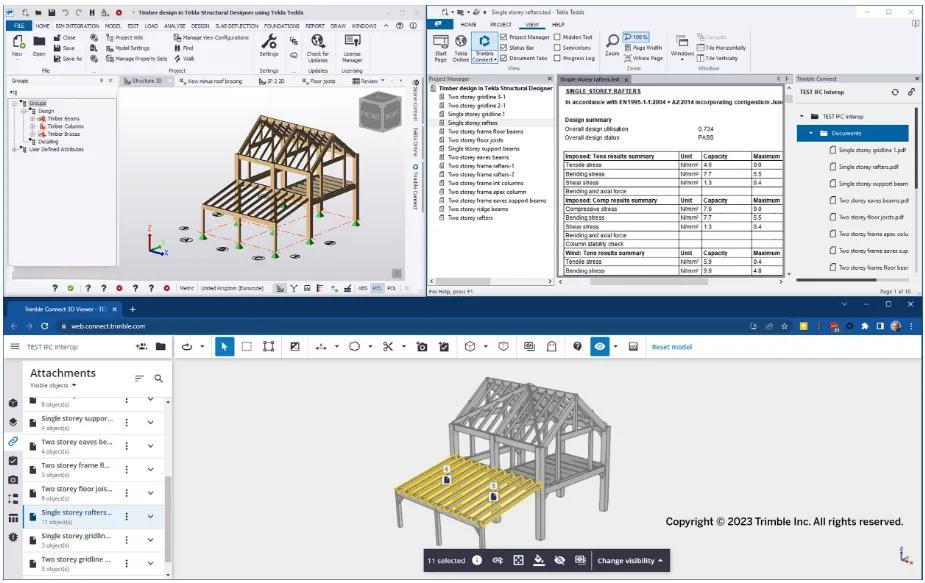

3.Tekla：钢结构建造的工业级引擎
Tekla 是一套多功能的三维智能建模软件，可以创建一个完整的三维模型，其特有的基于模型的建筑系统可以精确的设计和创建出任意尺寸的、复杂的刚结构三维模型，并且模型中包含加工制造以及安装时所需的一切信息。


1）建模特色
· 基于实体组件的"智能构件"技术
· 提供100万种标准节点库（含CIDECT节点）
· 支持施工顺序驱动的模型拆分

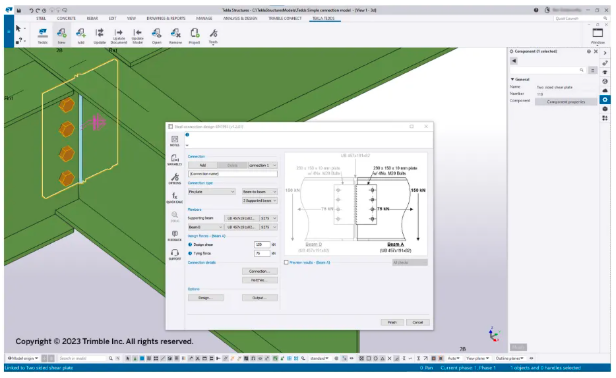

2）深化设计
· 自动生成NC数据：支持数控机床直接加工
· 碰撞检查：提供三维空间冲突检测与解决方案
· 材料优化：通过遗传算法优化钢材利用率
· 施工模拟：支持吊装顺序模拟与应力监测点布置

3）数据交付
· 生成符合ISO 10303的STEP文件

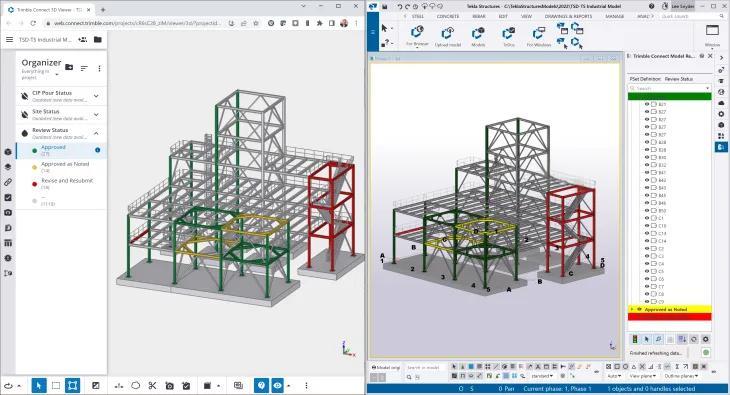

· 支持BIM协作平台（如BIM 360）
· 提供基于IFC4的模型数据交换


软件详情：Tekla Structures 结构 BIM 软件 | 钢结构详图设计


二、典型功能深度对比

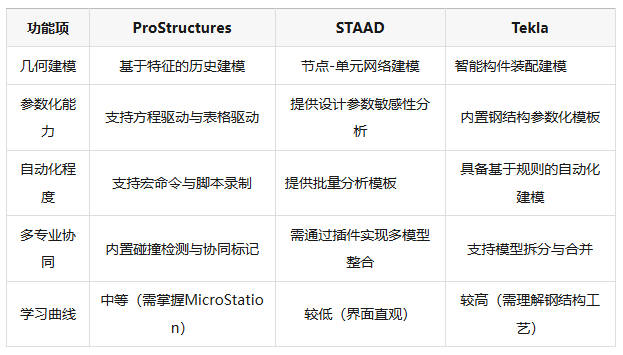

1.建模效率对比

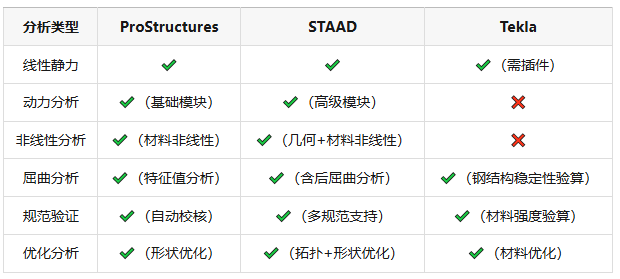

2.分析能力对比

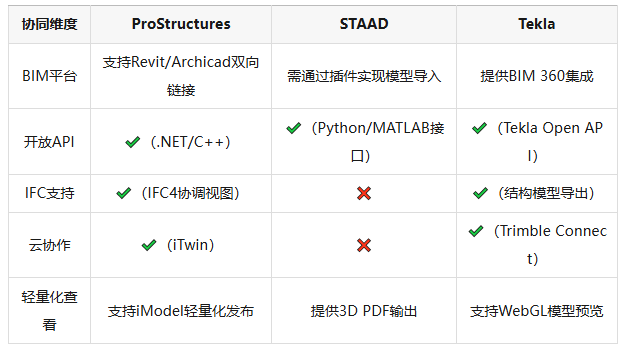

3.数据协同能力



三、技术选型决策模型

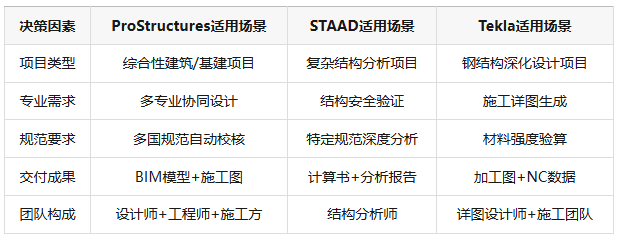

1.选型矩阵

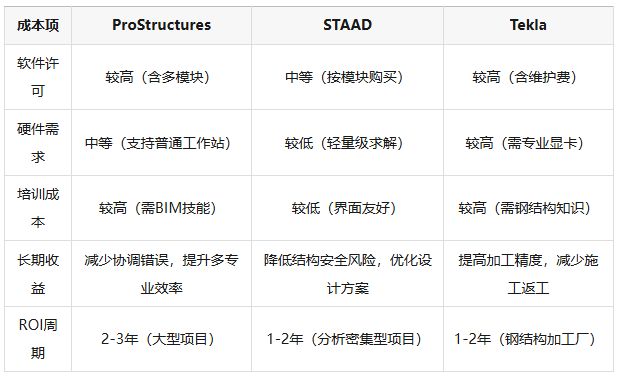

2.成本效益分析


在智能建造时代，ProStructures、STAAD、Tekla正通过各自的进化路径重塑行业格局。ProStructures以BIM协同为枢纽，STAAD以分析精度为基石，Tekla以施工落地为导向，三者形成互补的技术闭环。工程师应根据项目特征构建混合技术栈：在超高层项目中用STAAD进行风振分析，通过ProStructures完成多专业协调，最终用Tekla生成施工详图。这种协同工作模式，正在推动结构工程领域向更高维度的数字化演进。
