河北丰南临港经济园供热工程项目——唐山锅炉厂BIM应用

一、工程概况

本项目为唐山市丰南区政府引进的重点外资项目,采用工业余热利用、屋顶光伏发电及天然气应急调峰等多种清洁能源利用方式,通过资源的多维寻优、多能互补、智慧调度,实现能源梯级利用、清洁高效的目标。本项目计划总投资人民币6亿元,覆盖河北丰南经济开发区临港经济园第二起步区、化工园、滨海小镇,为辖区内工业企业、居民及商业等用户提供优质可靠的供热供暖服务。

本项目一期规划建设分布式能源主站1座、燃气调压站一座,DN800DN600的主干线热水管网管槽长度约为7km,DN600DN300的主干线蒸汽管网长度约为15km。项目达产后可满足面积约为301.83万m2的供暖负荷,工业用蒸汽负荷约为283.5t/h。

厂区 尺寸2000

产区


二、BIM技术应用背景


1) 设计背景

随着项目的规模扩大、复杂度的增加,传统的方式在多人多专业的协同设计上,逐步暴露出缺点与漏洞。在工期紧迫的项目中,经常发生图纸说明不一致、设计内容冲突及工程数量核算错误等问题,造成工期延期,设计成果品质不良。

通过BIM技术所建立的3D可视化模型,让参与设计的工程师在虚拟空间内的建造过程,更精确、更细致、更具表现力,并节省大量人力,增进设计效率,提升设计品质。


2)施工背景

在施工期间,对于复杂的建筑形体,工人及监工只能靠平、立面图来判断建筑物的实际样子,这有可能存在施工错误的潜在风险,导致多余的工程费用及时间。

利用BIM技术为工程项目提供3D可视化模型、4D模拟演示、5D成本实时动态管理等, 为传统的建筑流程与管理方式带来了全新的变革。




3)管理背景

建筑物数据在提供信息的过程中会遇到许多问题,如软件工具不同无法开启、软件相同接口不同而导致错误信息、文件格式无法转换等,造成不同部门在协同合作上产生障碍。

一套完整且成熟的信息交流平台系统,可以让各部门轻易取得建筑物信息,减少错误的发生率,提升建造效率,提高建筑物本体质量。


微信图片_20210705161523

软件配置

微信图片_20210705161532

成果文件交付形式


三、项目解决方案


应用BIM技术,搭建符合项目编制依据的包含主体建筑的建筑、结构以及机电等专业模型,并进行模型深化,工程量统计,以及漫游渲染。

厂区2 尺寸2000



四、项目模型及工程量统计

1)锅炉房模型及工程量统计
锅炉房模型1

锅炉房模型2

锅炉房模型3


2)门卫模型及工程量统计


门卫模型1

门卫模型2


图片14图片



3)调度中心模型及工程量统计


调度中心模型1
调度中心模型3

调度中门模型2

图片12图片

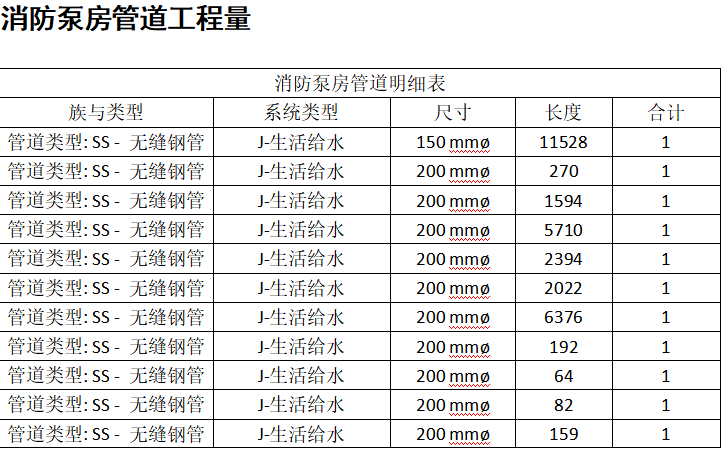

4)消毒泵房模型及工程量统计


消防泵房模型1

消防泵房模型2

消防泵房模型3


五、项目BIM应用


1)可视化


调度中心 尺寸2000

调度中心


锅炉房 尺寸2000

锅炉房



2)三维管线综合



优化前



图片2图片

优化后:因供热管与桥架碰撞,供热管下降300mm,水箱高度调整



3)土建深化



电缆沟钢盖板



预埋牛腿



图片支架


预留洞口图片

预留洞口

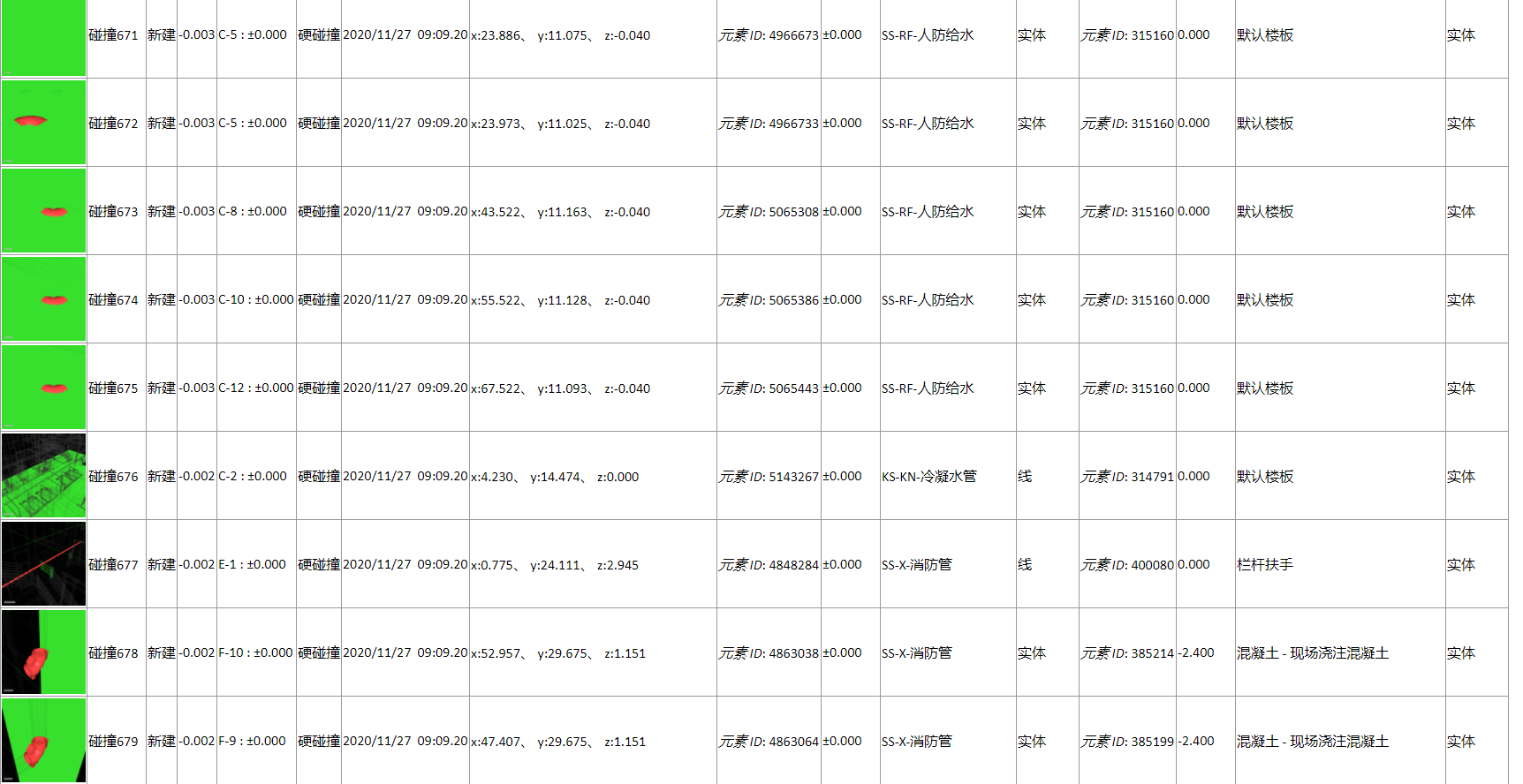

4)碰撞检测


碰撞检测


六、锅炉房漫游

1)锅炉房漫游1



2)锅炉房漫游2


3)锅炉房漫游3


七、项目效益


本项目投产后将缓解“园区日益增长的用热需求与控制能耗和排放”这一主要矛盾,同时为园区搭建智慧供能平台,完善园区供热基础设施,提升园区营商环境。
