在现代钢铁企业的升级改造与数字化转型进程中，三维建模技术正扮演着愈发关键的角色。炼钢连铸与轧钢区域作为厂区的核心生产单元，其建筑结构、设备布局及介质管线的数字化复现，不仅是工程设计的可视化延伸，更是企业迈向智能运维、实现全生命周期管理的重要数据基石。
一、建模范围：两大板块构建厂区数字骨架
针对炼钢连铸厂房及轧钢区域的建模工作，其设计范围通常涵盖两大核心板块：

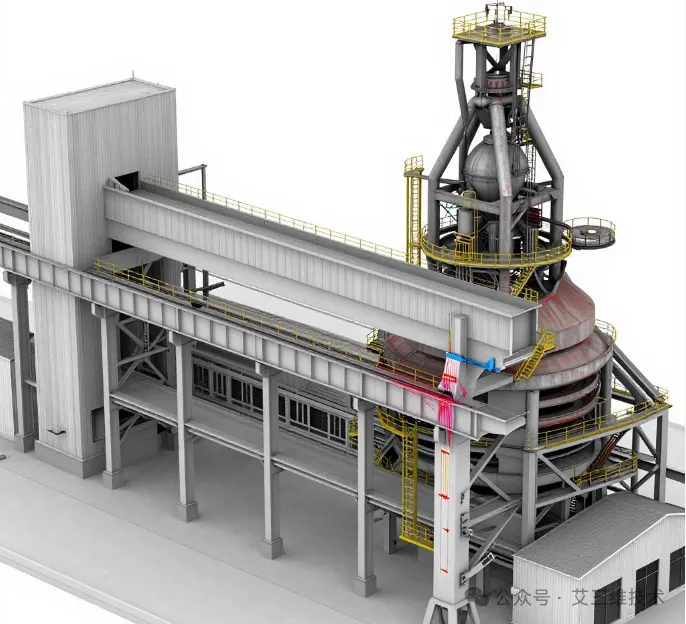

土建及结构模型是首要组成部分。这包括炼钢连铸厂房区域的整体建筑结构，以及轧钢区域的屋面系统、结构柱网、结构梁、吊车梁、基础与外墙模型。这一部分构建了厂区的物理骨架，要求模型不仅具备视觉上的精准度，更需承载结构受力与空间布局的逻辑信息。例如，吊车梁的建模需要精确反映其牛腿标高、轨道中心线位置以及疲劳荷载作用下的受力特性。

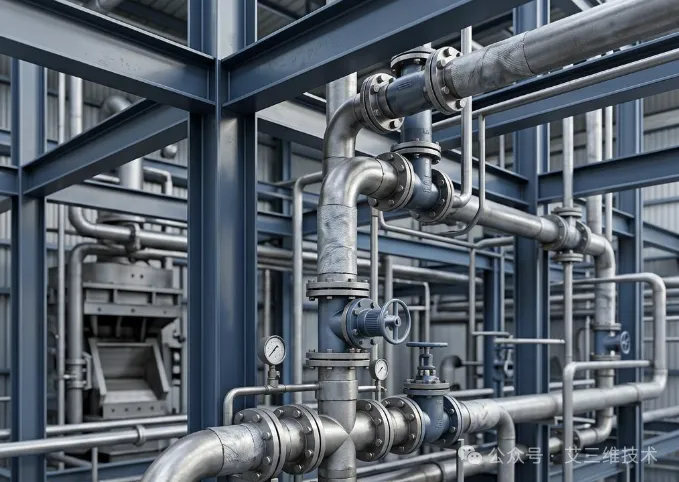

管线模型则是第二大核心板块，主要针对原有转炉两侧的部分介质管道，以及原有连铸机两侧的介质管路进行复现。管线作为生产的“血管”，其空间走向、标高层级及与周边设备的相对关系，是避免施工碰撞、指导后期运维的关键数据。在实际项目中，模型精度与颗粒度直接决定了后续应用的深度。通过专业的三维工厂设计软件，可实现建筑、结构、管道等多专业的协同建模与碰撞检查，在设计阶段就消除管线与结构梁柱的硬冲突。
二、案例实践：某大型钢铁联合企业厂房整体建模
以某国内大型钢铁联合企业的技改项目为例，该厂因产线升级需求，需对炼钢连铸及轧钢厂房进行完整的数字化复建。项目依据设计蓝图，从外到内完成了系统性的三维重构。

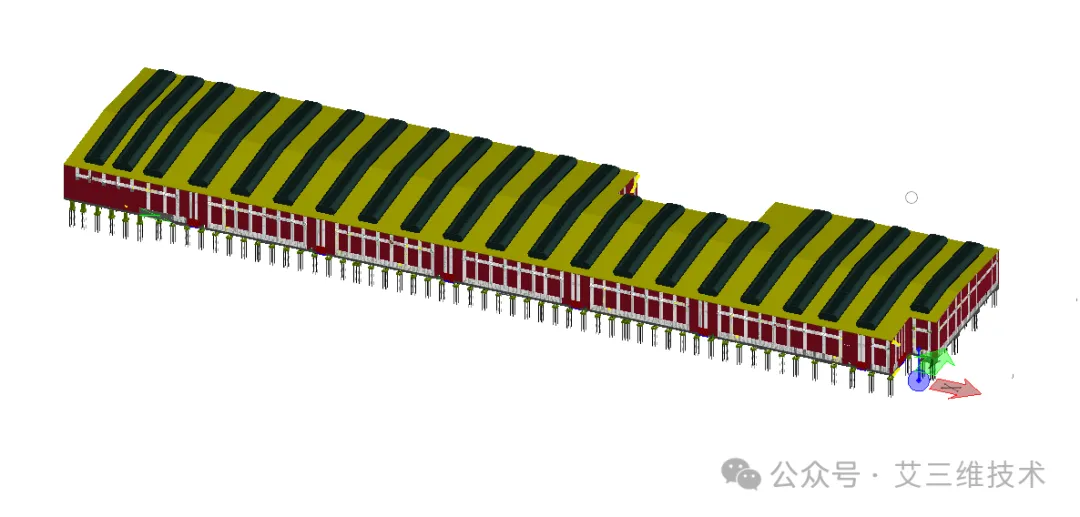

在外景建模阶段，通过无人机倾斜摄影与地面激光扫描相结合，精准还原了厂房的建筑轮廓、外墙围护结构、屋面坡度及天窗布局，为总图规划与物流仿真提供了基础数据。

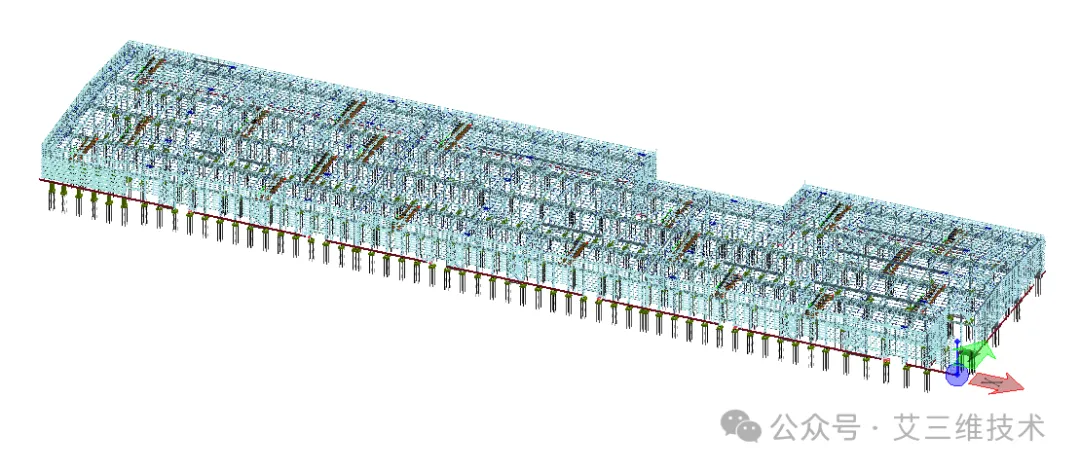

在钢结构建模阶段，剥除外墙围护后对钢柱、屋面钢梁、柱间支撑、吊车梁系统及屋面檩条进行了逐根建模。每一根钢柱的截面形式、牛腿标高及柱脚连接方式均精确体现，吊车梁的变截面特征与轨道中心线定位也一一对应，确保模型真实反映结构受力路径。

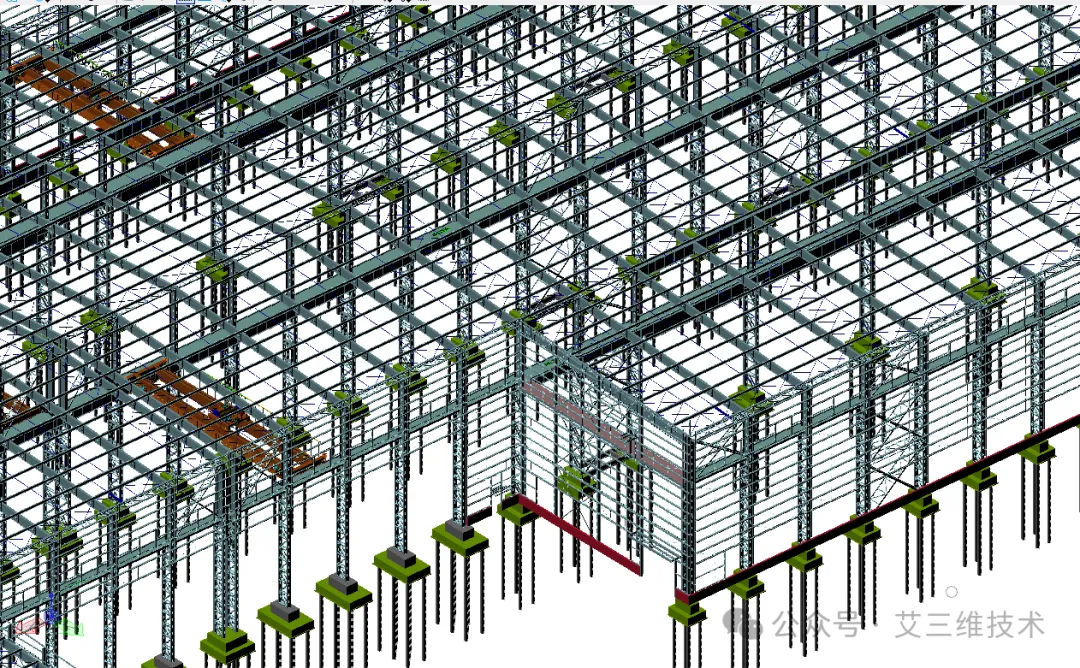

在局部钢构深化方面，重点对柱脚锚栓布置、屋架与柱顶连接节点、吊车梁与钢柱连接构造进行了精细化处理。通过模型比对，发现了两处介质管道支架与屋面水平支撑发生空间干涉，在施工前便完成了设计调整。
三、结语
三维建模之于钢铁厂区，早已超越了“画图”的范畴。它正在成为连接设计、施工与运维全生命周期的信息纽带。高质量的三维模型为老厂区改造提供了“先试后建”的决策支撑，为新建项目预留了数字化交付标准，更为运维阶段提供了精准的设备定位与管线排查依据。从设计蓝图到数字资产，这一转变所释放的管理红利，将随着模型的持续迭代而不断放大。
