钢结构深化设计要点、依据和环节等

2024/06/06
在建筑工程中,钢结构因其强度高、自重轻、施工速度快、抗震性能好等优点而被广泛应用。然而,仅仅依靠初步设计往往无法满足实际施工和使用的需求,因此,钢结构深化设计成为了不可或缺的一环。

ed2de23e91778a1783c81715c79d4b4


一、为什么要进行钢结构深化设计

首先,深化设计是解决初步设计中存在的问题和缺陷的必要手段。初步设计虽然能够提供一个基本的框架和思路,但在具体实施过程中往往会出现各种问题,如构件连接不合理、节点设计不精确、施工难度大等。这些问题如果不进行深化设计加以解决,不仅会影响施工进度和质量,还可能对结构的安全性和稳定性造成潜在威胁。因此,深化设计能够对初步设计进行细化和完善,确保施工过程中的顺利进行和结构的安全可靠。

2022-09-16_175742

其次,深化设计有助于提高钢结构的性能和经济效益。通过深化设计,可以对钢结构的受力性能、稳定性、抗震性等进行优化,提高结构的整体性能。同时,深化设计还可以考虑施工条件和材料供应等因素,优化构件的尺寸、形状和连接方式,降低材料消耗和施工成本,从而提高工程的经济效益。

此外,深化设计还能够充分考虑施工过程中的各种因素,提高施工效率和质量。在深化设计阶段,可以对施工方案进行细致的分析和评估,明确施工流程和要求,减少施工过程中的不确定性和风险。同时,深化设计还可以提供详细的施工图纸和加工要求,为施工单位提供明确的指导,降低施工难度和提高施工质量。

5

最后,深化设计也是满足业主和设计单位需求的重要手段。业主往往对建筑物的外观、功能和使用性能有特定的要求,而设计单位可能在设计过程中忽略了一些细节和特殊要求。通过深化设计,可以充分考虑业主的需求和意见,对结构进行优化和调整,满足业主的期望。同时,深化设计还可以为设计单位提供更为详细和准确的数据和建议,帮助设计单位完善设计方案,提高设计质量。

综上所述,钢结构进行深化设计是出于多方面的考虑和需求。它不仅能够解决初步设计中存在的问题和缺陷,提高结构的性能和经济效益,还能够充分考虑施工过程中的各种因素,提高施工效率和质量。同时,深化设计还能够满足业主和设计单位的需求,促进工程的顺利实施和完成。因此,在钢结构工程中,进行深化设计是必不可少的环节,它对于确保结构的安全性、稳定性和经济效益具有重要意义。


二、钢结构深化设计的依据是什么

钢结构深化设计的依据是一个多方面的集合,以确保深化设计的准确性、可行性和有效性。其依据主要来源于以下几个方面:

首先,施工的设计蓝图、图纸答疑及会议纪要是深化设计的根本出发点。这些文件详细描述了钢结构的设计意图、要求及相关的技术细节,为深化设计提供了基础框架和具体指导。深化设计需要在不改变原设计结构布局及结构形式,不改变原构件截面、材料等级及节点类型的前提下,对各个细部节点进行放样、标注尺寸、分段杆件编号等二次深化设计。

2

其次,深化设计需要遵循国家和行业的相关规范及标准,这些规范及标准包括《钢结构设计规范》、《钢结构工程施工质量及验收规范》等。这些规范及标准对钢结构的设计、制造、安装等方面都做出了明确规定,确保钢结构的安全性和稳定性。

此外,深化设计还需要参考制造工艺及安装方案。制造工艺决定了构件的加工方式、精度要求等,而安装方案则决定了构件的吊装、定位及连接方式。深化设计需要充分考虑制造工艺和安装方案的可行性,确保设计成果能够顺利转化为实物。

最后,深化设计还应考虑实际施工条件、材料供应情况等因素。施工条件包括施工场地、起重设备、运输条件等,材料供应情况则涉及到钢材的型号、规格、质量等。这些因素都会对深化设计产生影响,需要在设计过程中予以充分考虑。

以上钢结构深化设计依据共同构成了深化设计的基础和支撑,确保了设计的科学性、合理性和可行性。


三、钢结构深化设计包括哪些环节

钢结构深化设计是一个复杂而精细的过程,涉及到多个环节和步骤,以下是一个典型的钢结构深化设计过程:

1.初步设计审查与资料收集:首先,对原始设计文件进行仔细审查,理解设计意图和结构要求。同时,收集相关的技术资料、施工条件、材料供应等信息,为后续深化设计做好准备。

2.三维建模与材料选择:利用建筑信息模型(BIM)技术,根据原始设计文件和相关资料,进行钢结构的三维建模。在这一阶段,还需要根据设计要求和荷载标准,选择合适的结构材料,包括钢材的类型、规格和性能等。

9f26653c5bb2453b9303ca034dc614df_228

3.结构分析与优化设计:对建立的钢结构模型进行力学分析,评估结构在不同荷载情况下的受力性能。根据分析结果,对结构进行优化设计,包括调整构件尺寸、优化连接方式、选择更合适的材料等,以提高结构的性能和经济效益。

4.连接设计与抗震设计:钢结构的连接设计是深化设计中的关键环节。确定构件之间的连接方式和规格,确保连接的稳定性和可靠性。同时,根据地震区划和建筑物的重要性等级,进行抗震设计,确保结构在地震等自然灾害中的安全性。

5.详图设计与审查:将优化后的设计转化为具体的施工图纸,包括构件的各项详细信息,符合规范和标准。完成详图设计后,进行审查和修改,确保准确性和合理性,及时解决存在的问题。

9

6.校对、审核与发布:经过审查和修改后,进行最终的校对和审核。确认无误后,正式发布详图,为施工方提供可靠的指导。

在整个过程中,还需要注重与其他专业的协调与配合,如与混凝土、机电、幕墙等专业进行沟通和协调,确保各专业之间的衔接和配合顺畅。

值得注意的是,钢结构深化设计的过程可能因项目的具体需求和条件而有所不同。因此,在实际操作中,还需要根据项目的实际情况和相关规范进行调整和完善。同时,借助先进的设计软件和工具,如Tekla Structures等,可以提高深化设计的效率和准确性。


四、钢结构深化设计软件有哪些

目前,市面上热门的钢结构深化设计软件包括Tekla Structures、Planbar和ProStructures等。

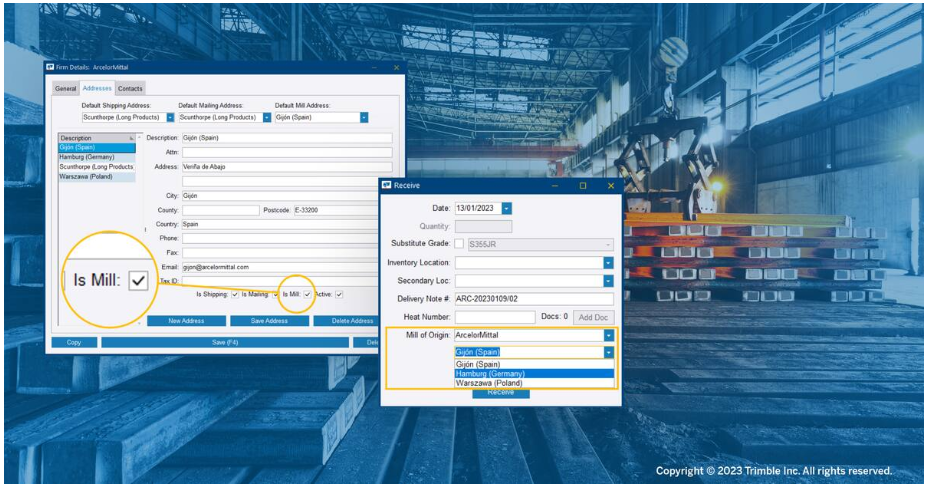

1.Tekla Structures:这是一款功能强大的建筑信息模型(BIM)软件,广泛用于钢结构深化设计和详细制图。它提供了丰富的钢结构构件库,支持三维建模、自动化连接设计和构件布置优化,为工程师提供全面的设计支持。Tekla Structures的特点还包括3D 实体结构模型与结构分析的完全整合、3D 钢筋混凝土设计、专案管理、自动 Shop Drawing以及BOM 表自动产生系统等功能。

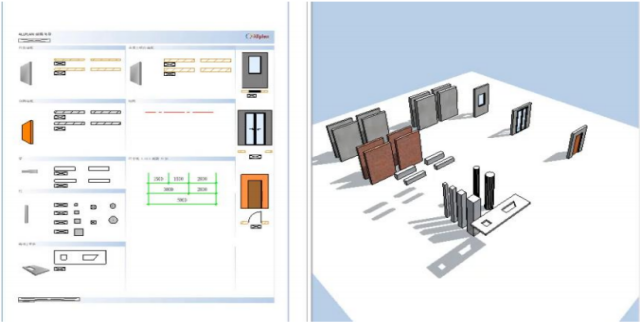

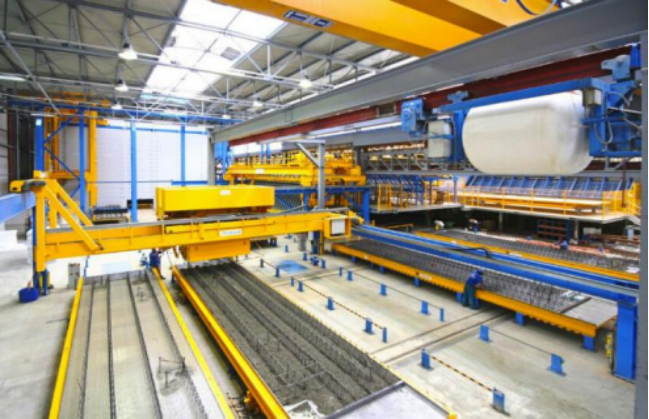

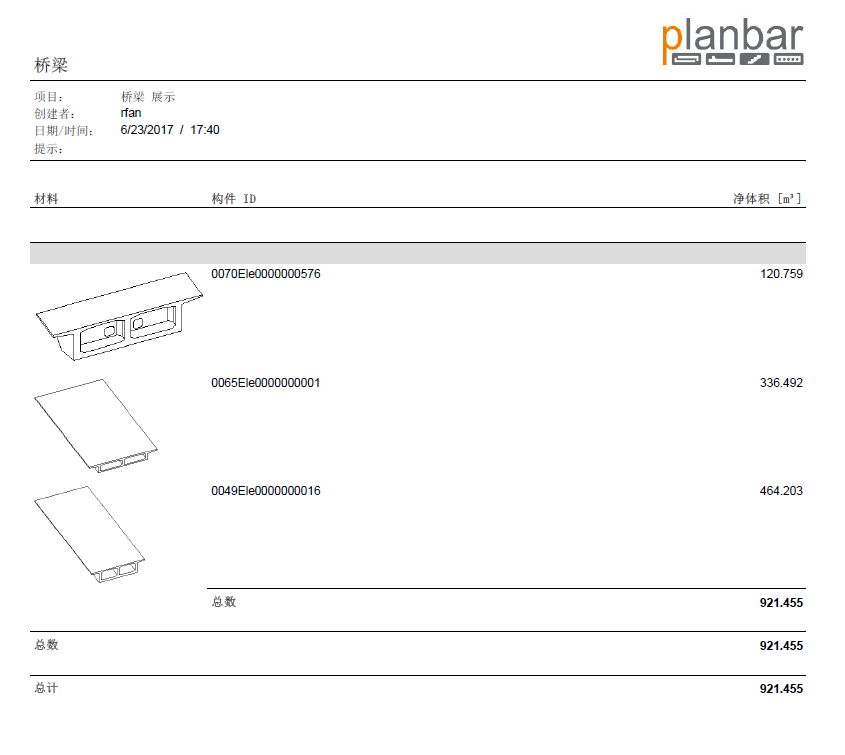

2.Planbar:这是一款专为预制件公司设计的软件,具备高效的一流自动化设计和预制部件细化设计功能。Planbar将设计(CAD)和建模(BIM)工作完美结合,从设计到工厂和安装都能实现不间断的数据和图纸输送。它支持超过50多种格式的数据交换,如DXF、DWG、PDF、IFC等,确保了不同系统之间的数据交换和跨界合作。此外,Planbar的数据自动传输功能也大大提高了工作效率和准确性。

11

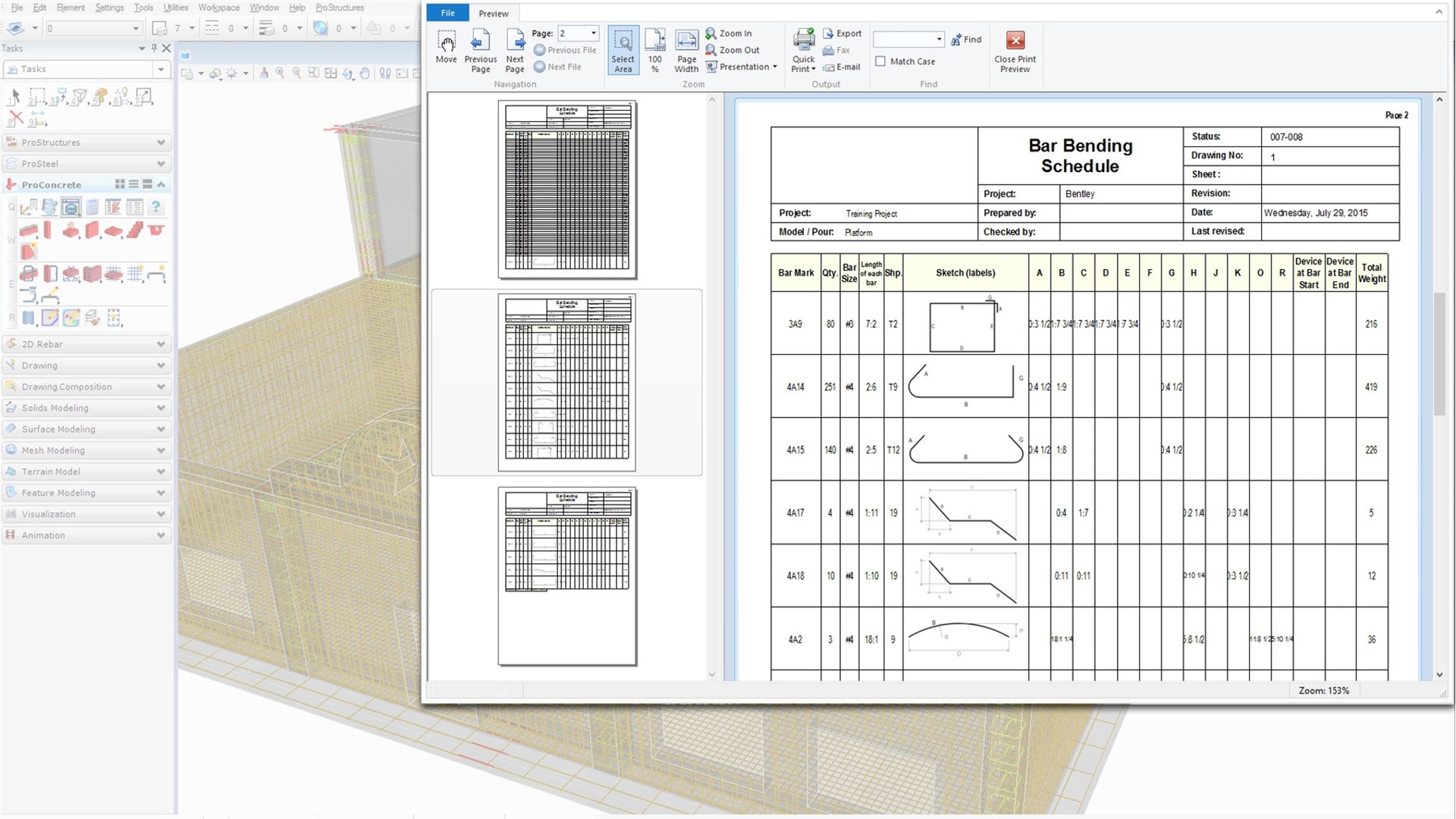

3.ProStructures:这款软件可用于创建设计图纸、制造详图和钢筋表,并会随着对三维模型的更改而自动更新。它包含ProSteel和ProConcrete两大组件,有助于提升工作效率和获利能力。ProStructures能够自动创建精确文档和详图,轻松生成楼梯、扶手等细部结构的详图,并能从三维模型中快速创建布筋图、制造详图等。这些功能都大大缩短了文档制作时间,减少了错误和设计缺陷。

20220506160929_2831

总的来说,Tekla Structures、Planbar和ProStructures都是目前市场上非常受欢迎的钢结构深化设计软件,它们各自具有独特的功能和优势,我们可以根据自身需求选择适合的软件。
