BIM咨询服务案例 | 地铁十四号线BIM成果展示

项目介绍

城市轨道交通 14 号线工程串联福田中心区、清水河、布吉、横岗、龙岗大运新城、坪山中心区、坑梓、沙田等区域,覆盖深圳东部地区南北向交通需求走廊,是联系深圳中心区与东部组团的轨道交通快线,是支撑深圳东部发展轴的轨道交通骨干线,是支持深圳东进战略实施的重要交通保障。本线设计时速120km/h,将快速拉近深圳中心区与东部各组团间的时空距离,满足区域内以及组团间的快速通勤需求。

地铁十四号线地图

项目BIM咨询服务内容

在项目实施期间,我司主要负责项目区间BIM建模、地质BIM建模、工程量统计、4D施工模拟等内容,并提供驻场服务,协助项目疑难解决,推动项目进展。

1.采用Bentey软件搭建四联站到坳背站区间盾构隧道模型;

2.区间BIM建模:建立合计2.6公里的地铁区间 LOD300精度的模型(起始点DK20+572到DK23+199);

3.隧道BIM建模:从隧道起点开始,1.5米为一环,进行隧道建模;

4.地质BIM建模:建立地铁区间附近的地质模型,含每个地质层的项目信息(区间合计2.6公里周边);

5.工程量统计:按照每1.5m一环的管片进行工程量统计;

6.4D施工模拟:盾构区间模型进行4D施工模拟(按照相关的施工进度计划文件模拟)。

1-隧道模型

项目成果展示

1.地质模型

2-地质模型-1

2-地质模型-2

2-地质模型-3

2-地质模型-4

2-地质模型-5

2.钻孔平面图

3-钻孔平面图

3.地质柱状图

4-地质柱状图三维-1

4-地质柱状图三维-2

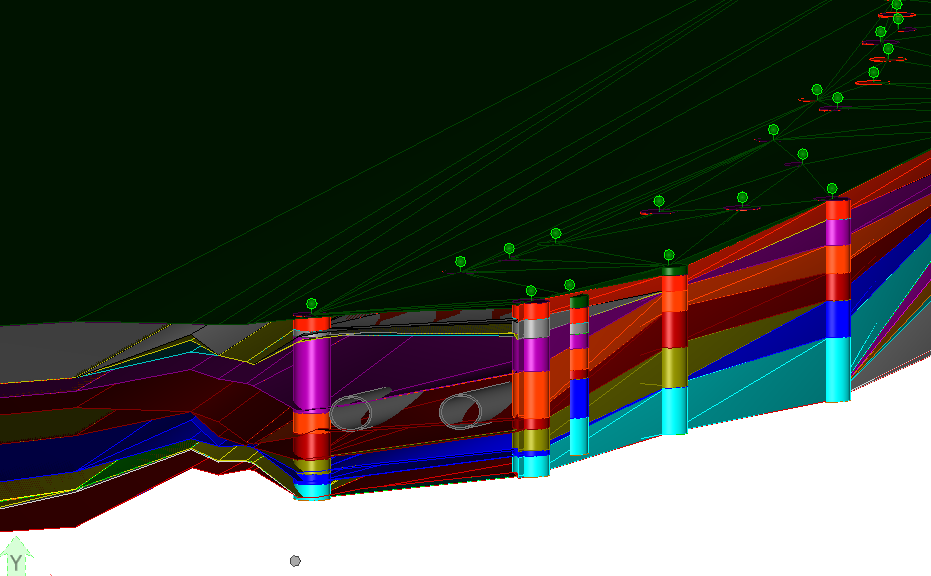

4.隧道模型

5-地质隧道模型-2

5.地质隧道剖面图

6-地质隧道剖面图-1

6-地质隧道剖面图-2
