在智慧城市建设的浪潮中，市政工程作为城市基础设施建设的核心载体，正经历着从传统建造向数字化建造的深刻转型。BIM技术以其三维可视化、信息集成、协同管理等核心优势，在深圳滨海大道交通改造、自贡富荣产城融合带道路升级等重大市政工程中展现出革命性价值。本文结合市政工程特点，从技术原理、应用场景、实践案例等方面，深入探讨BIM在市政工程中的价值与实施路径，揭示其在提升工程效率、保障施工安全及推动行业数字化转型中的关键作用。
一、BIM技术核心特性与市政工程适配性分析
1.BIM技术核心特性
三维可视化与参数化建模：BIM模型整合地形、管线、构筑物等数据，支持多维度参数调整，例如道路横断面可实时修改车道宽度、路基结构层厚度，并自动关联工程量统计。
多专业协同与碰撞检测：通过IFC标准实现市政道路、给排水、电力等子模型数据互通，自动检测管线与构筑物空间冲突。例如，在桥梁施工中，BIM可验证钢箱梁吊装路径与既有管线的安全距离。
全生命周期信息集成：从设计阶段的工程量清单生成，到施工阶段的进度模拟，再到运维阶段的设施管理，BIM模型持续沉淀数据，例如通过植入传感器实时反馈桥梁结构健康状态。
2.市政工程对BIM技术的需求适配
复杂环境下的设计优化：市政工程需应对复杂地质条件，BIM通过三维地形建模模拟土方开挖，例如在山地城市道路工程中，可精确计算填挖方量并优化边坡支护方案。
高风险作业的模拟预演：针对桥梁吊装、地下管廊施工等高风险环节，BIM结合有限元分析软件模拟施工工况。例如，某跨江大桥采用BIM+ANSYS模拟钢箱梁吊装，优化吊点布置并降低施工误差。
多方协同的沟通平台：BIM轻量化模型可通过移动端实时共享，例如施工方、监理方及业主方可通过云端平台查看管线迁改进度，减少沟通成本。
二、BIM在市政工程中的典型应用场景
1.前期规划与方案设计阶段
三维地形建模与路线优化：基于无人机倾斜摄影技术生成高精度DEM数据，导入BIM软件构建三维地形模型。例如，某城市快速路工程通过BIM分析地形起伏，优化路线纵坡设计，减少土方量。

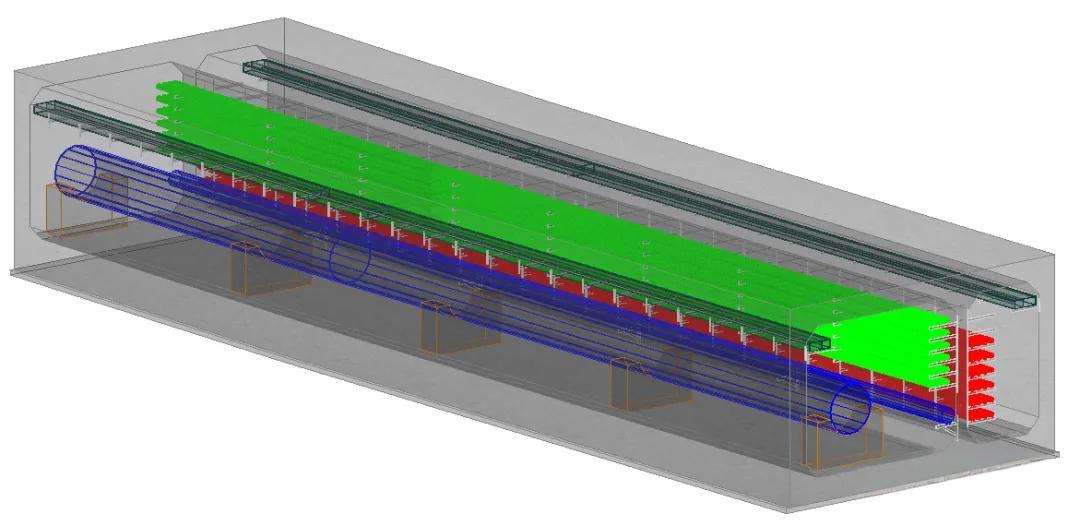

多方案比选与经济性分析：通过参数化设计快速生成不同横断面方案，自动计算造价。例如，某综合管廊项目通过BIM比较单舱、双舱方案的管线布置效率与成本差异，最终确定最优方案。
2.施工图设计与深化阶段
管线综合与碰撞检测：整合道路、给排水、电力等子模型，自动检测冲突。例如，某新区道路工程通过BIM发现雨水管与电力管廊竖向冲突，调整管线标高后避免返工。
节点精细化设计：针对桥梁、综合管廊等复杂节点，BIM支持参数化建模与施工模拟。例如，某互通立交工程通过BIM优化钢箱梁分段吊装顺序，减少现场焊接量。
3.施工过程管理阶段

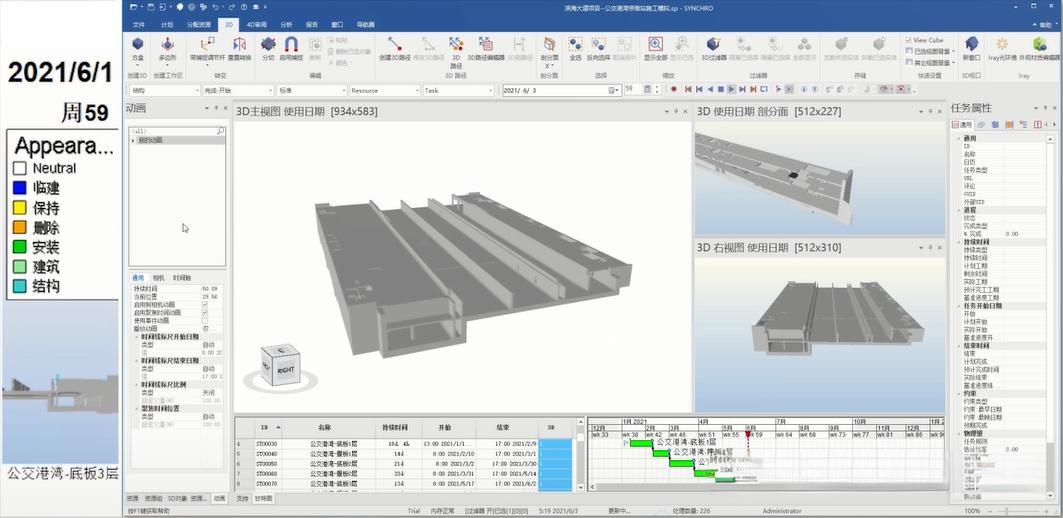

施工进度模拟与资源优化：结合4D BIM技术关联施工计划与模型，动态展示施工进度。例如，某地铁车站工程通过BIM模拟土方开挖与主体结构施工顺序，优化资源配置并缩短工期。
质量安全管控：基于BIM模型生成二维码标识构件信息，现场扫码即可查看质量验收记录。例如，某管廊工程通过BIM+物联网技术监测混凝土浇筑温度，预防裂缝产生。
4.竣工交付与运维阶段
数字化移交与资产管理：将BIM模型与竣工图纸、设备参数关联，形成运维数据库。例如，某跨江大桥运维单位通过BIM快速定位故障管线，缩短维修响应时间。
设施状态监测与预测性维护：结合BIM与传感器数据，实现设施健康度评估。例如，某隧道工程通过BIM集成应力应变数据，提前预警衬砌开裂风险。
三、BIM在市政工程中的实践案例分析
1.滨海大道交通改造工程
2018年，我司与上海市隧道工程轨道交通设计研究院达成合作，承接深圳滨海大道（总部基地段）交通综合改造工程，负责其中的设计全过程咨询部分。
2020年，我司与中铁四局达成合作，再次承接滨海大道项目，负责施工标项目BIM咨询合作。

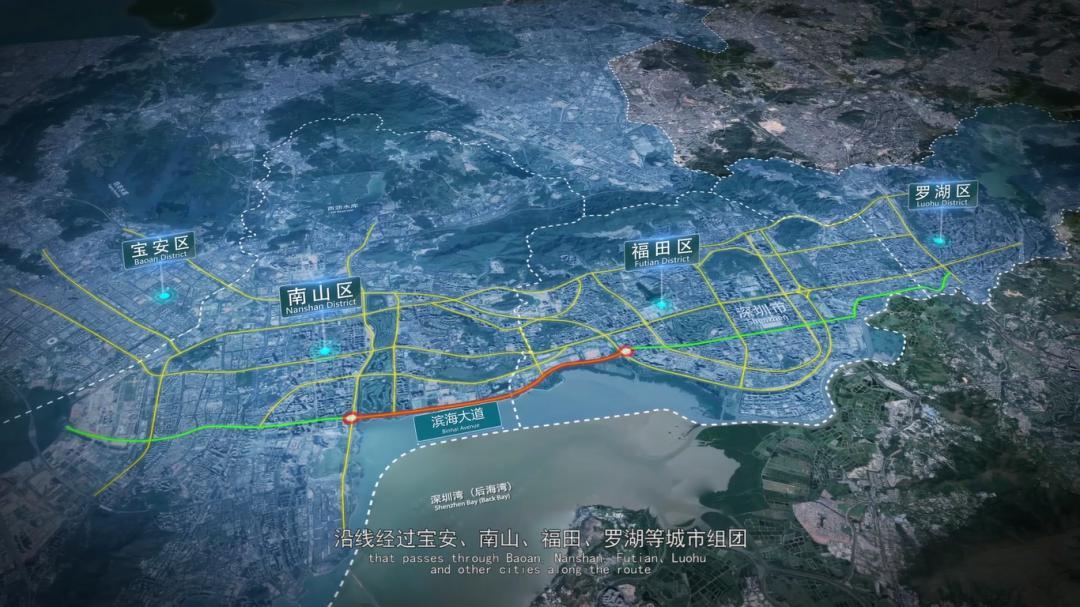

滨海大道位于深圳特区西南面的深圳湾畔，是深圳最南端的一条城市快速路，沿线经过宝安、南山、福田、罗湖等城市组团，主要承担沿线跨组团及组团间的中长距离快速交通。
滨海大道沙河西路至广深高速段南侧无辅道，存在交通瓶颈。为完善城市干线路网，解决未来“超总”高强度开发引起的大量进出交通需求，打造“超总”T型绿轴高品质公共空间，市委市政府高度关注，积极部署对滨海大道进行交通综合改造。
项目采用设计、施工总承包（EPC）模式，建设总投资约34亿元，总工期为24个月。项目西接沙河东立交，东至广深高速公路，路线全长5.95km。其中，主线下沉隧道段1.56km，地面道路改造段长度4.39km。改造后主线双向8车道，设计车速为80km/h；辅道双向6车道，设计车速为40km/h。
通过BIM技术，项目取得以下效益：

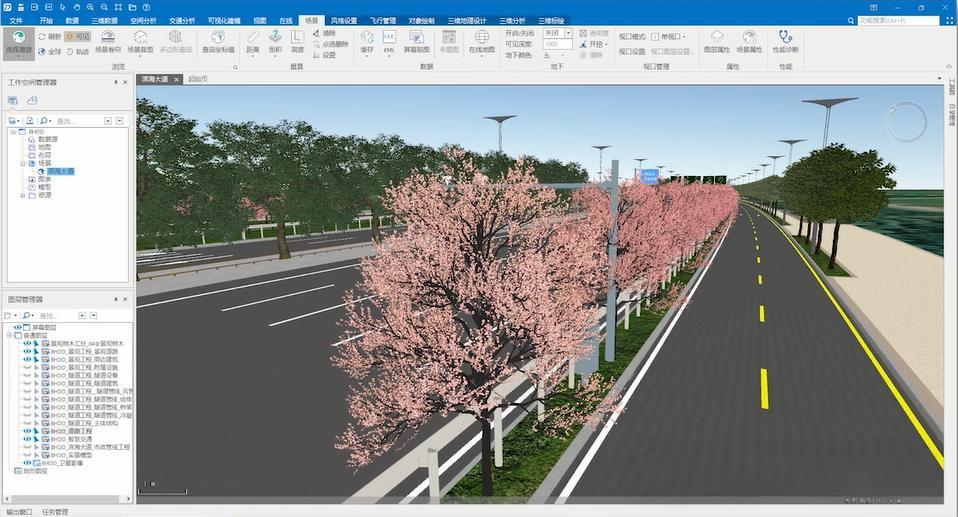

1）实现了大场景海量多源数据融合，分析规划道路、隧道、景观设计方案对沿线施工区段绿化破除和树木迁移的影响，减少用地面积达到2000㎡，减少苗木迁移量40余棵，降低绿化迁改费用约120万元。

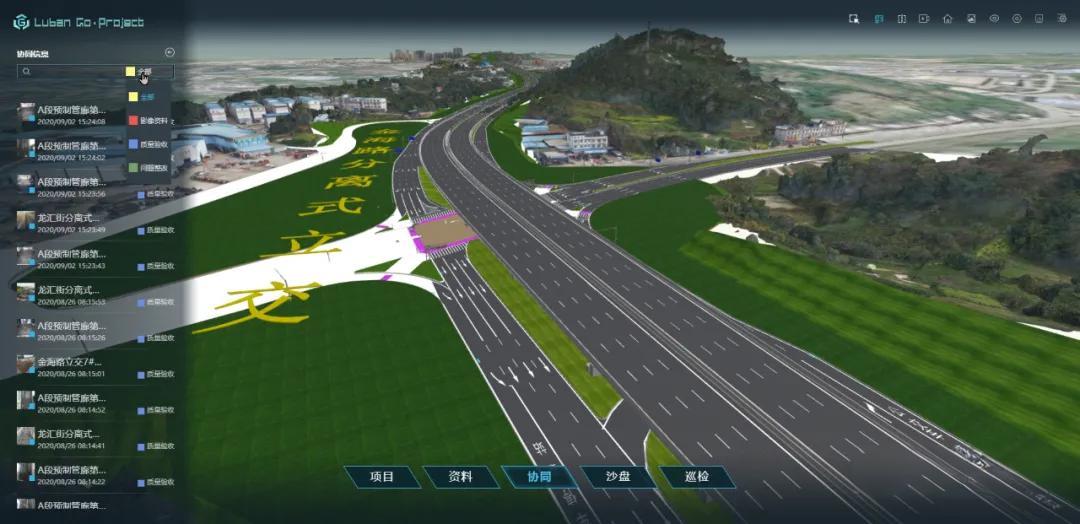

2）借助协同管理平台，打通了设计、施工过程中数据协同共享的流程，有效减少项目各参与方沟通时间约10%，减少线下设计例会、交底约20次，减少图纸、模型审核时间约20%。
3）借助可视化虚拟仿真，动态模拟设计、施工方案，对项目建设进行精细化管控，减少约12%的成本浪费。
项目BIM应用详情：BIM技术在深圳滨海大道交通综合改造工程中的应用
2.自贡富荣产城融合带基础设施建设项目

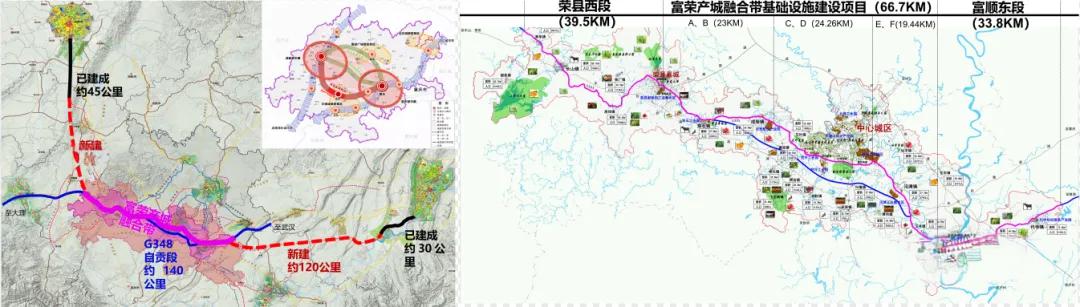

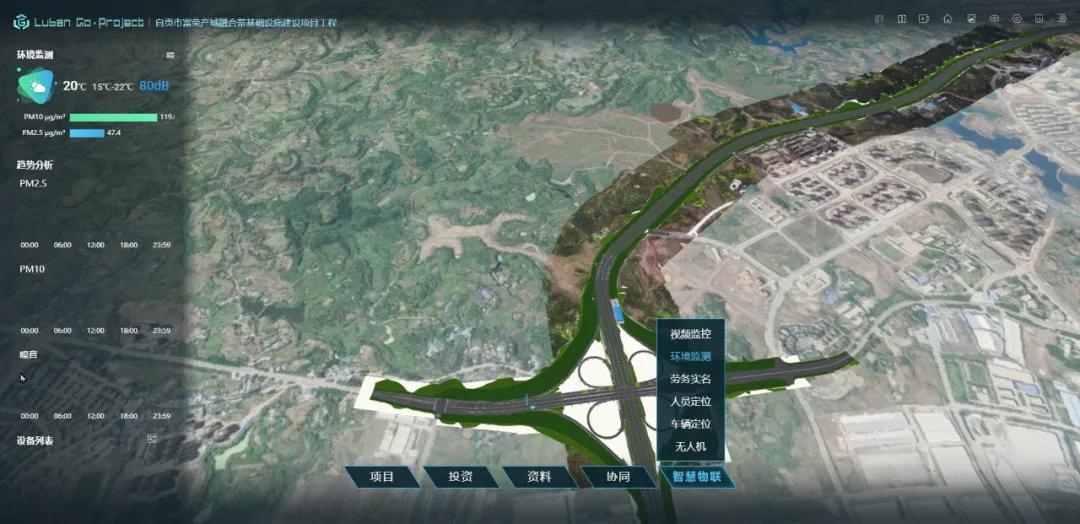

自贡市富荣产城融合带基础设施建设项目C、D段工程位于四川省自贡市，起于成佳航空产业园区，终于东环线交叉口，道路等级为城市主干路，路线全长24.6公里，总投资约85.55亿元。
本项目属于道路提升改造工程，提升改造后道路性质由通过性交通为主的公路转变为服务城市 功能地块和连接产业走廊的城市主干路。道路红线宽度为97米，主要建设内容包含道路工程、桥梁工程、生态修复、综合管廊等，其中道路 100万㎡ 、跨线桥梁5座、人行地下通道30座、排水管网100km、分离式立体交叉11座、全互通立体交叉2座、综合管廊11km、公交车站60 座、驿站厕所30座、骑游绿道50km、生态修复220万㎡。
项目BIM应用由自贡市城市规划设计研究院和广州君和信息技术有限公司共同参与。
BIM技术应用效益

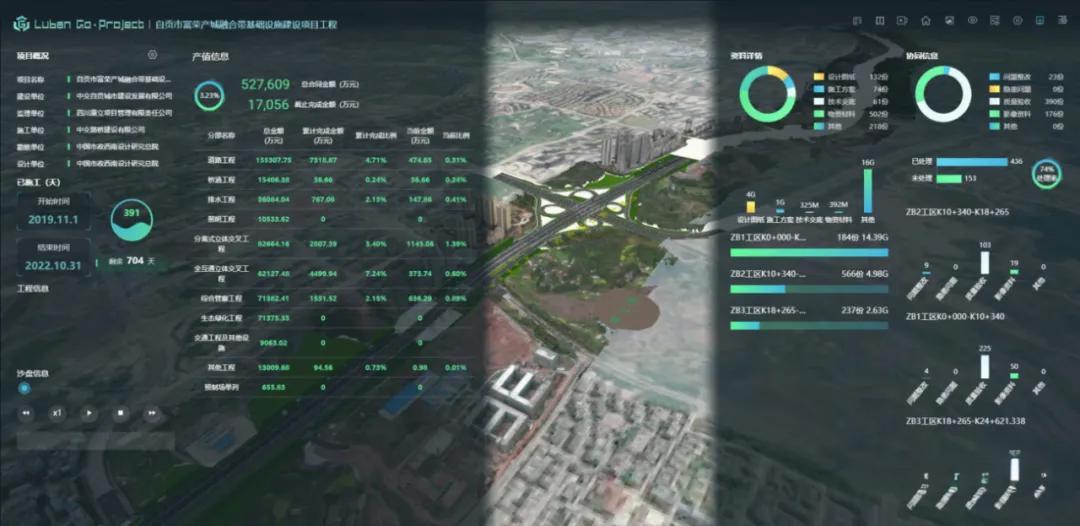

1）项目采用 ProjectWise 作为协同设计管理平台，提升了设计、施工的管理和决策效率，减少了项目各参与方沟通和协调时间约14%；

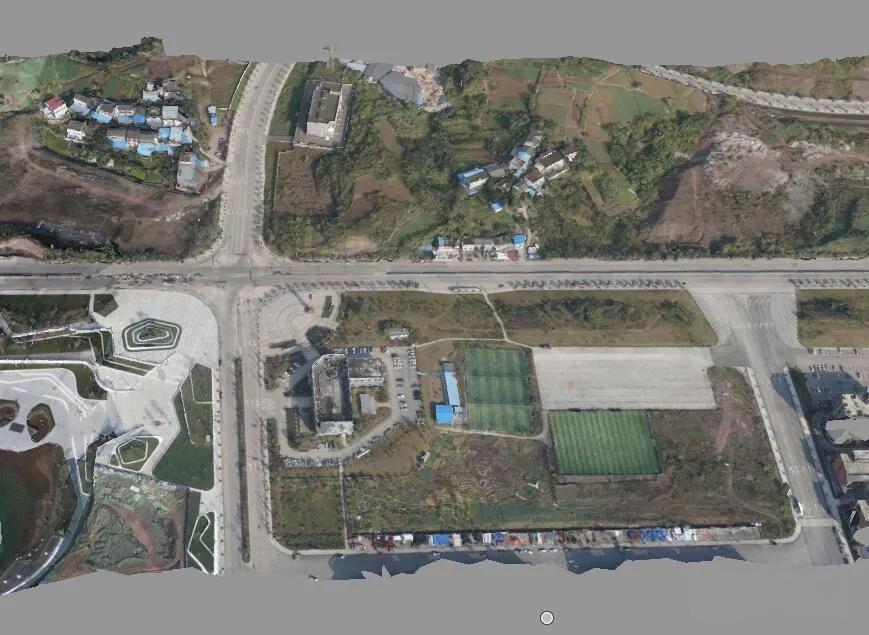

2）利用 ContextCapture 处理无人机倾斜摄影信息得到实景地形，将工程数据带到现场，进行土方平衡分析，分析得到土方调配方案，避免大量土方外运，节约运费约3000万元；
3）通过 LumenRT+VR，实现虚拟场景、虚拟驾驶模拟等应用，更好的体现了设计意图，优化了设计成果，工作汇报效率提升20%；
4）采用Navigator 软件对各专业进行碰撞检测，包括硬碰撞和软碰撞，发现并修改传统设计方式难以发现的错误400余处，为项目减少了百万元级别的经济损失，缩短工期55天。
项目详情：BIM技术在自贡市富荣产城融合带基础设施建设项目中的应用
BIM技术正推动市政工程从粗放式管理向精细化、智能化转型。其价值不仅体现在设计优化和成本节约上，更通过全生命周期数据整合，为智慧城市建设和可持续发展提供支撑。随着政策推进和技术迭代，BIM将与5G、区块链等新技术深度融合，成为建筑行业新质生产力的核心引擎。
