道路横断面是什么，由哪些部分组成？
道路横断面设计有哪些要求和设计方法？
道路横断面设计软件有哪些？
关于道路横断面，大家了解多少？本文带大家快速了解道路横断面的详情。

道路横断面设计软件

道路横断面&道路横断面设计

道路横断面：是指道路中线上各点垂直于路线前进方向的竖向剖面。
道路横断面设计：是根据道路的用途，结合当地的地形、地质、水文等自然条件，来确定横断面的形式、各部分的结构组成和几何尺寸的过程。
道路横断面设计软件

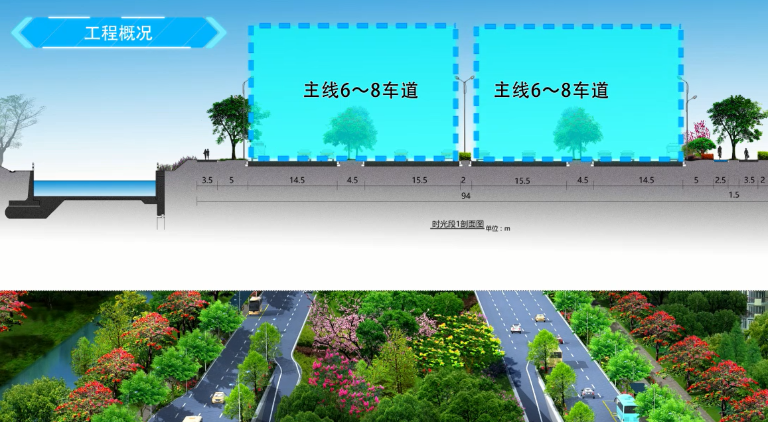

图片来自太原市政务信息管理局《关于南屯路南北延道路工程设计方案的公示（2020年2号）》

道路横断面组成及类型

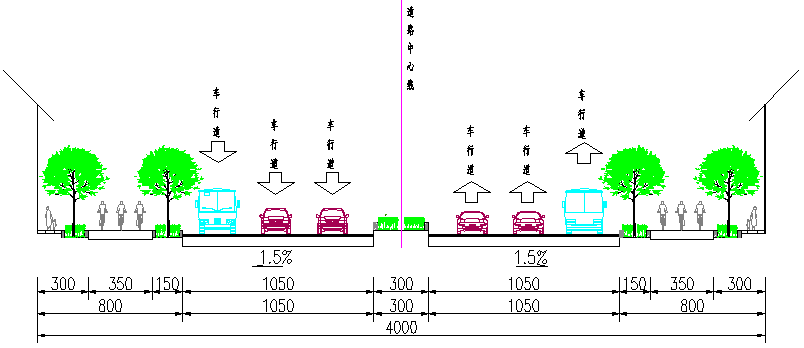

道路横断面是由横断面设计线和地面线所构成的。
其中横断面设计线包括行车道、路肩、分隔带、边沟、边坡、截水沟、护坡道、取土坑、弃土堆以及交通安全、环境保护等设施。城市道路的横断面组成中，还包括机动车道、非机动车道、人行道、绿化带、分车带等设施。高速公路和一级公路上还有变速车道、爬坡车道等。

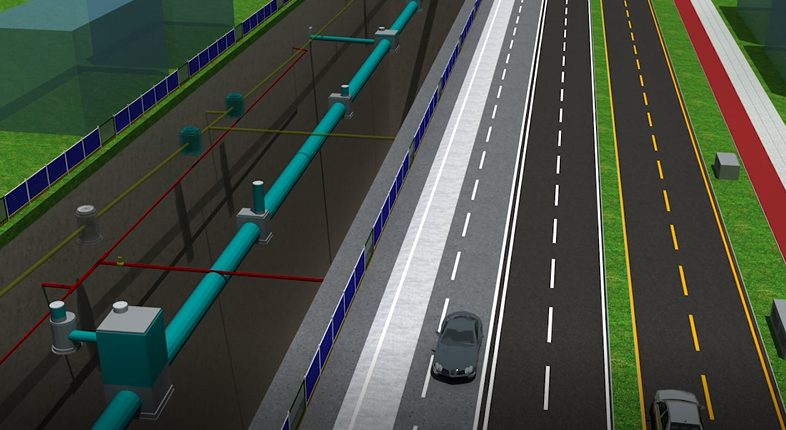

道路横断面设计软件

地面线是表征地面在横断面方向的起伏变化，它通过现场实测或由大比例尺地形图、航测相片、数字地面模型等途径获得。

路线设计中所讨论的横断面设计只限于公路两路肩外侧边缘(城市道路红线)之间的那一部分，即各组成部分的宽度、横向坡度等，也称路幅设计。

道路横断面的设计要求

横断面的设计要求，是使道路横断面的布置及几何尺寸应能满足交通、环境、用地经济、城市面貌等要求。路基是支承路面，形成连续行车道的带状土、石结构物。它既要承受由路面传来的车辆荷载，又要承受大自然因素的作用。因此，路基横断面设计必须满足以下基本要求：
1.路基的结构设计应根据其使用要求和当地自然条件(包括水文地质和材料情况)，并结合施工条件进行设计。在山岭重丘区要特别注意地形和地质条件的影响，选择适当的路基断面形式、边坡坡度及防治病害的措施。在平原微丘区应注意最小填土高度，并设置必要的排水设施。

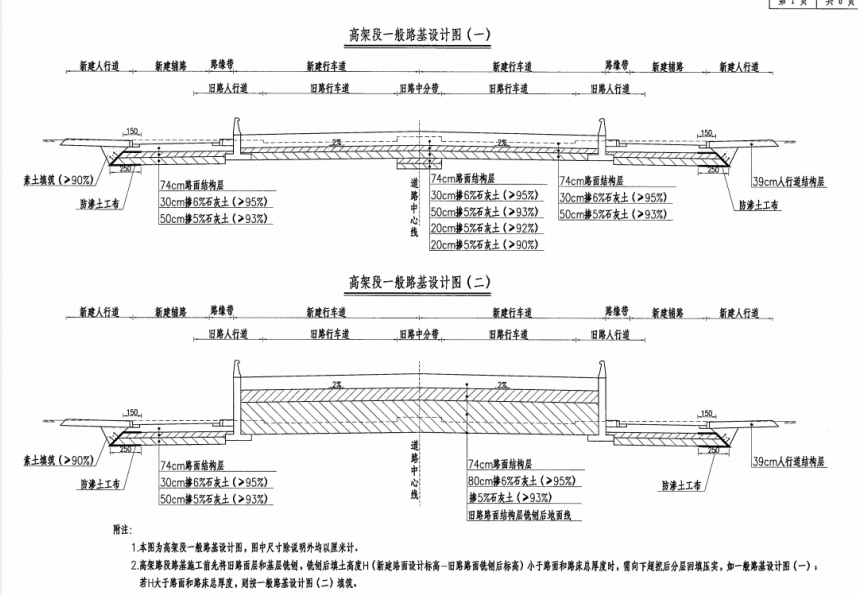

道路横断面设计软件

2.路基的断面型式和尺寸应根据道路的等级、设计标准和设计任务书的规定以及道路的使用要求，结合具体条件确定。一般路基可参照典型横断面设计。特殊路基则应进行单独设计计算。
道路横断面设计软件

3.路基设计应兼顾当地农田基本建设的需要。在取土、弃土、取土坑设置、排水设计等方面与农田改土、农田水利、灌溉沟渠等相配合，尽量减少废土占地、防止水土流失和淤塞河道。

道路横断面设计方法

根据道路纵断面设计确定的路基填挖高度，路基宽度，选定的边坡坡度，边沟尺寸绘出路基的外廓线。具体做法如下：
1.点绘各横断面的横向地面线，地面线是在现场测绘的，若在纸上定线，可在大比例的地形图上内插获得。横断面图的比例尺，一般是1∶100或1∶200。
2.根据技术标准确定路基宽度。根据道路纵断面设计确定的路基中心填挖高度或从“路基设计表”中抄入路基填挖高度，对于有超高和加宽的曲线路段，还应抄入“赶高”“右高”“左宽”“右宽”等数据。
3.根据现场调查所得的土壤性质、工程地质及水文资料，参照“标准横断面图”，画出路幅宽度，确定路基填或挖的边坡坡线，在需要设置各种支挡工程和防护工程的地方画出该工程的断面示意图。
4.根据综合排水设计的需求，拟定路基边沟、截水沟、排灌渠等的位置和断面形式，必要时须注明尺寸。此外，对于取土坑、弃土堆、绿化等也尽可能画出。
5.根据转弯半径的大小分别拟定超高加宽值。
6.根据纵断面设计资料，按设计标高在“路基设计表”逐桩进行计算。
