铁路轨道BIM：先解决数据结构，再谈建模效率

2026/09/14

一、翻模模式为何越走越窄
艾三维-铁路轨道BIM：先解决数据结构，再谈建模效率1

传统铁路轨道BIM常先出二维图，再照图建三维。图纸与模型两套数据，改一处动两处。变更一来，图改了模型重翻，模型改了图纸对不上，最终在施工阶段暴露碰撞和返工。翻模不是BIM，只是把二维工作重复一遍。

二、设计驱动：模型从设计中长出来
艾三维-铁路轨道BIM：先解决数据结构，再谈建模效率2

OpenRail Designer采用设计驱动逻辑。工程师在二维环境定义轨道几何和走廊土方，软件同步生成三维模型。模型不是翻出来的，是设计过程的自然产物。二维设计完成，三维模型已就位，出图、算量、碰撞检查共用同一数据。深圳地铁13号线基于OpenRail二次开发，建立轨道构件库，实现快速建模与自动出图。

三、参数化道岔：让构件听懂线路
艾三维-铁路轨道BIM：先解决数据结构，再谈建模效率3

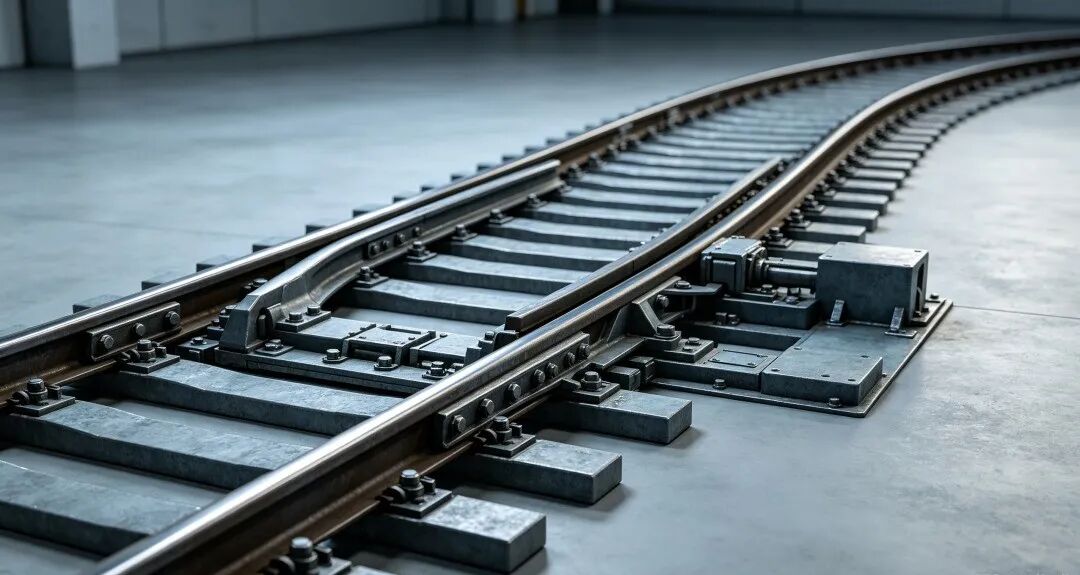

参数化不是把道岔做成固定块拖来拖去。OpenRail Designer内置综合道岔库，根据轨距加宽和超高自动计算钢轨坐标与接头，按几何位置创建轨枕。线路参数调整后，道岔位置、角度、轨距加宽自动重算。构件与线路建立实时响应关系，才是参数化的价值。

四、统一数据环境：协同不是合模型
艾三维-铁路轨道BIM：先解决数据结构，再谈建模效率4

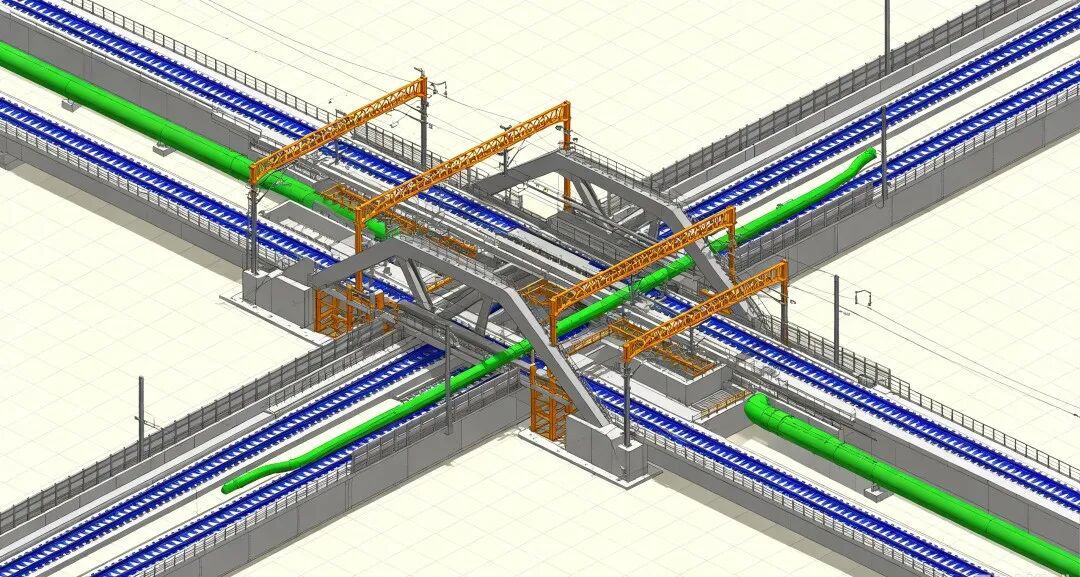

传统协同是各专业各建模型，最后合模做碰撞检查，只是几何拼合。OpenRail Designer提供统一数据环境，线路、轨道、桥梁、接触网、排水在同一模型中工作，无需格式转换。基于ProjectWise，变更实时同步、版本集中管理。波罗的海铁路项目中，150名全球工程师协同，实现从设计到施工90%准确率，减少施工阶段变更。

五、模型出图与算量：打通交付链路
艾三维-铁路轨道BIM：先解决数据结构，再谈建模效率5

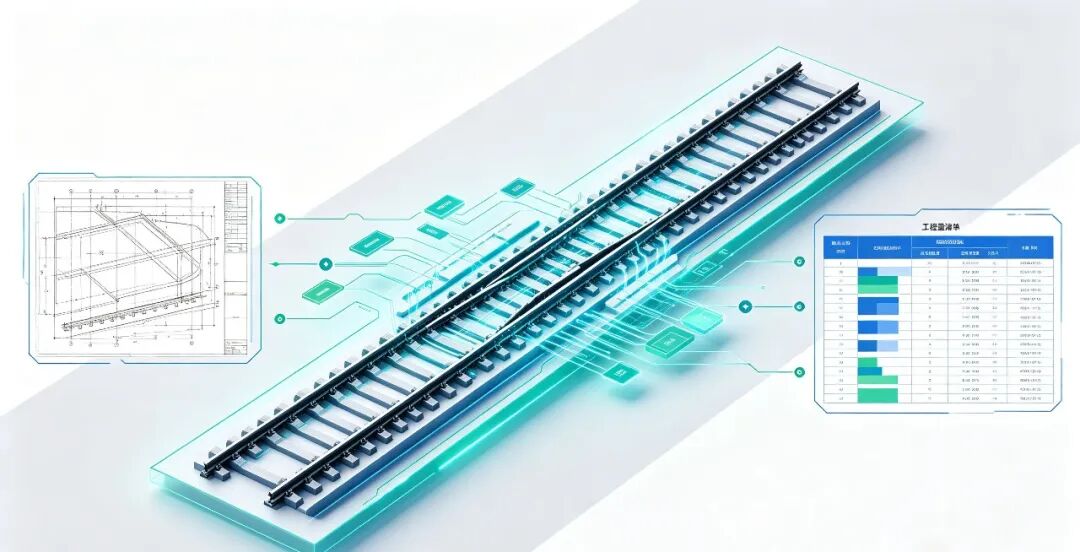

模型建得再好，若出图靠人工、算量靠手数，价值就打折。OpenRail Designer支持从模型剖切生成二维施工图，图纸与模型动态关联，变更自动更新。工程量从模型自动统计。中铁二院以15.477公里成段落铁路为试点，基于OpenRail Designer开展正向设计，完成各专业模型、施工图纸和工程量生成，验证了质量和效率提升。

六、结语：先看数据结构，再选工具
艾三维-铁路轨道BIM：先解决数据结构，再谈建模效率6

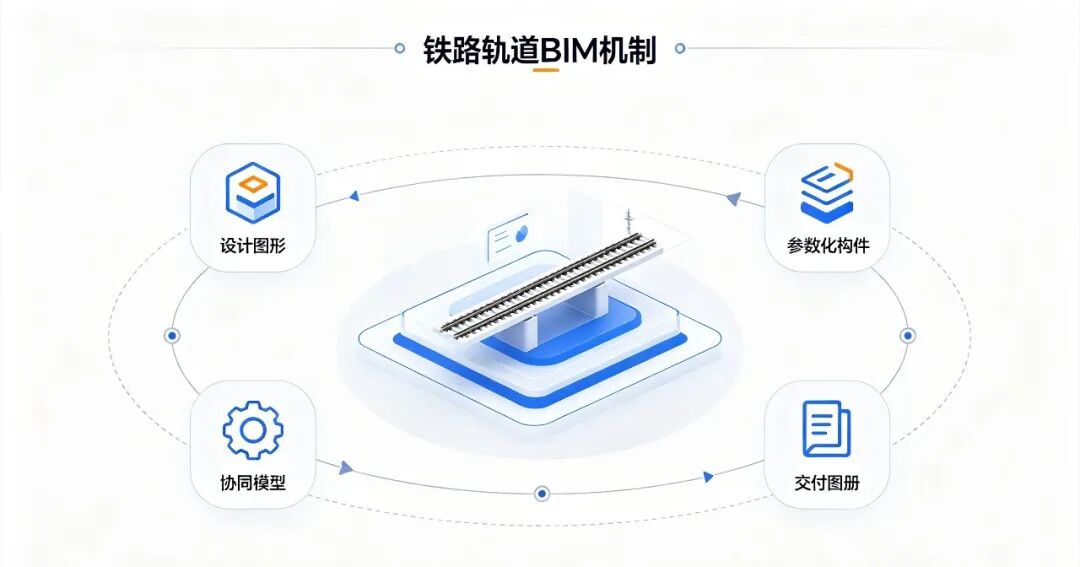

铁路轨道BIM的门槛不在软件操作，而在数据结构。设计驱动让模型成为设计载体，参数化让构件与线路联动，统一环境让协同从“合模型”升级为“共数据”，自动出图算量让模型价值延伸到交付。

艾三维技术作为Bentley合作伙伴，提供OpenRail Designer全流程服务。

〈〉
