轨道交通BIM应用：一条地铁线路修建涉及多少专业？

2026/08/07

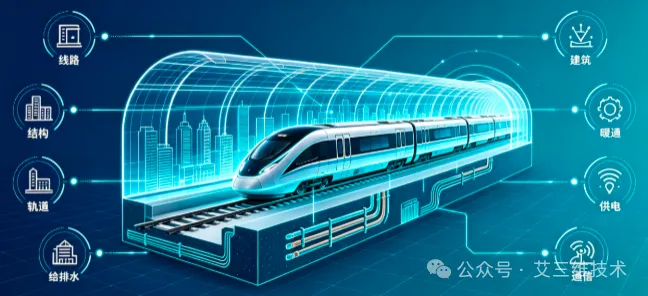

一条地铁线路从规划蓝图到通车运营，究竟需要多少专业协同作战？粗略一数：线路、建筑、结构、轨道、暖通、给排水、供电、通信、信号、自动售检票、屏蔽门……大大小小数十个专业。每个专业都有自己的设计图纸、技术标准和施工节奏，传统模式下各专业“各自为政”，等到现场安装时才发现——管线撞了、洞口留错了、设备装不下了。BIM技术的出现，让这些专业第一次真正坐到了“同一张桌子”前。
艾三维-轨道交通BIM应用：一条地铁线路修建涉及多少专业？1

线路与结构专业：从“纸上定线”到“三维选线”
艾三维-轨道交通BIM应用：一条地铁线路修建涉及多少专业？2

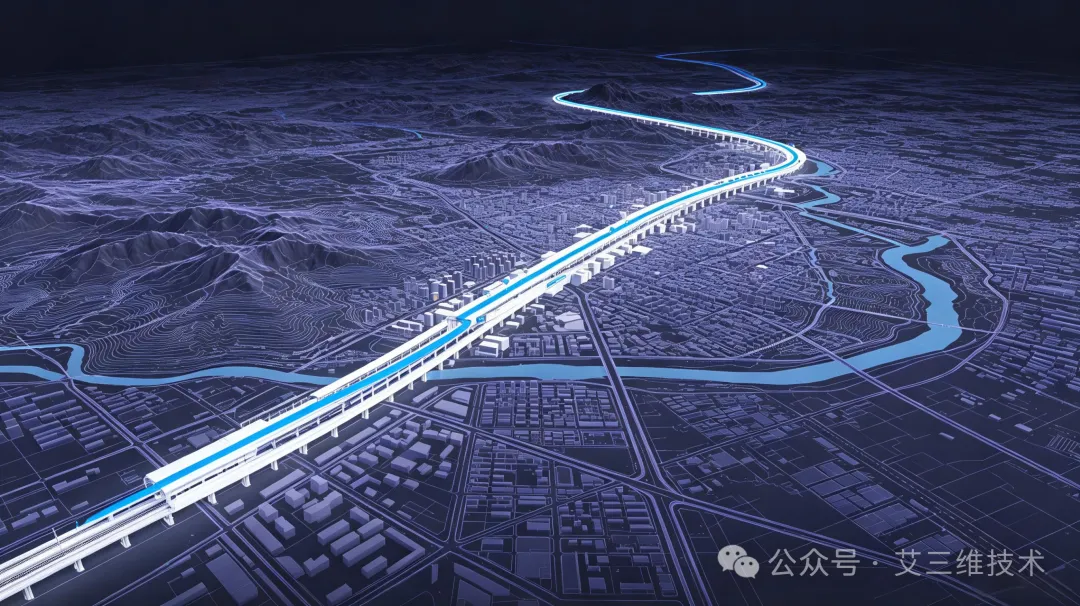

线路专业解决的是地铁“往哪走”的问题，结构专业解决的是“怎么撑住”的问题。传统模式下，线路定了，结构再跟着做，一旦线路调整，结构设计推倒重来。
BIM技术将线路设计与结构设计放在同一个三维空间里完成。设计人员可以在三维地形模型上直接选线、定线，实时评估线路与周边建筑物、地下管线的空间关系。结构设计紧随其后，在统一的轴网和标高体系下完成车站和区间的主体结构建模。线路一动，结构模型自动联动更新，避免了传统模式下“线路改一版、结构重做一遍”的重复劳动。有项目实践表明，基于BIM的轨行区全专业自动建模仅需2-3天即可完成，而传统手动建模需要30天左右，效率提升超过90%。

机电专业：把“管线打架”消灭在电脑里
艾三维-轨道交通BIM应用：一条地铁线路修建涉及多少专业？3

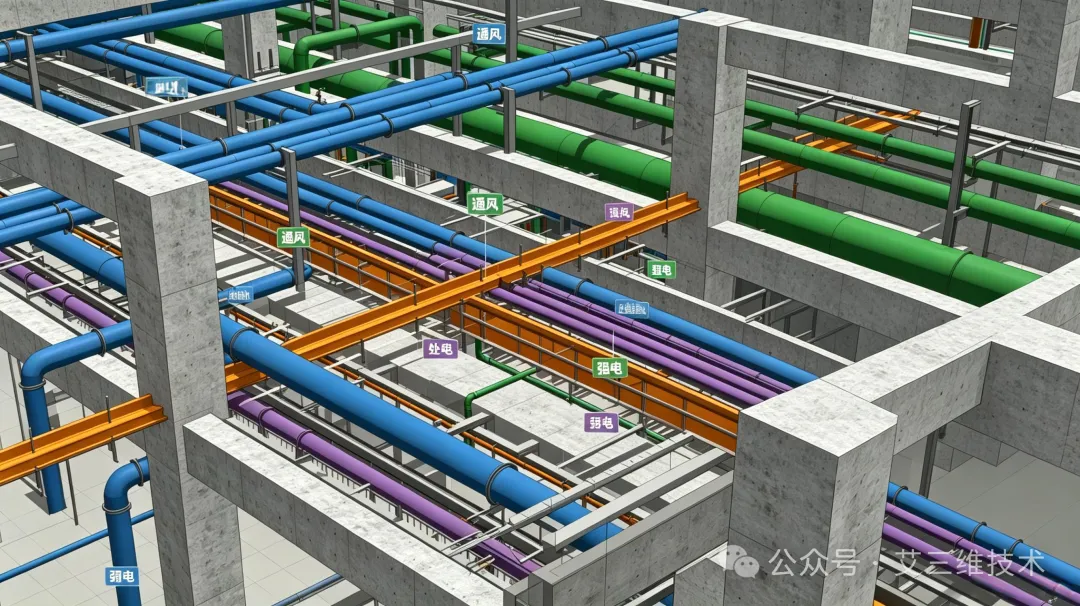

机电是地铁工程中专业最多、管线最密集、协调难度最大的板块。一个标准地铁站内，给排水、通风空调、强电、弱电等管线系统纵横交错，总长度动辄上万米。这些管线由不同专业分别设计，在二维图纸上各自为政，施工时才发现碰撞问题——有项目统计，仅一个地铁站的机电管线碰撞点就在400个以上。
BIM技术的核心价值在于“先模拟、后施工”。各机电专业在同一个三维模型中完成管线排布，系统自动检测碰撞并高亮提示。艾三维技术依托成熟的BIM管线综合技术体系，形成了一套高效的避让优化工作流程：先通过碰撞检测精准定位所有碰撞点，再基于预设的避让优先级规则自动判断“谁该让、往哪让”，最后将优化方案以可视化方式呈现给工程师。以某实际地铁站项目为例，BIM模型中共有2353条管线，经检测发现467处有效碰撞，全部在施工前完成调整。

从设计到施工运维：BIM“一模到底”的价值延伸
艾三维-轨道交通BIM应用：一条地铁线路修建涉及多少专业？4

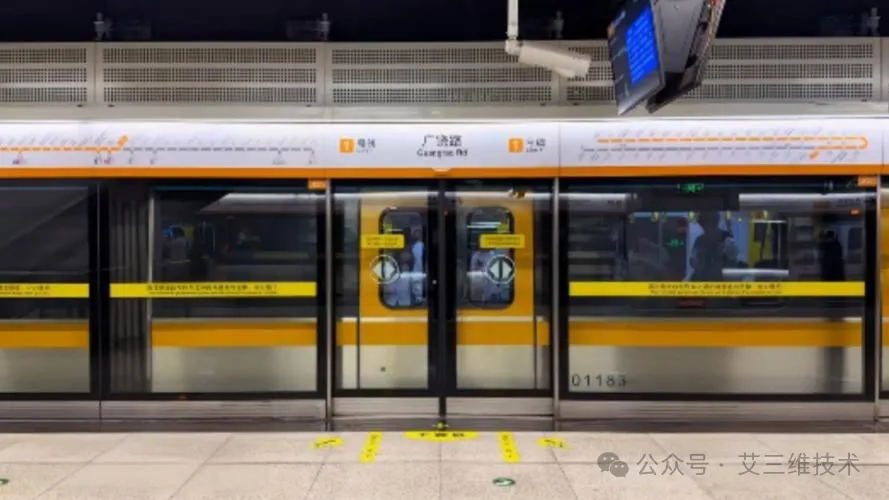

BIM的价值不止于设计阶段。在施工阶段，BIM模型可以用于4D施工模拟、进度管控、可视化交底。艾三维技术曾参与青岛地铁1号线的BIM设计服务，该线路是连接青岛市黄岛区、东岸城区和北岸城区的南北骨干线，全长约42.7公里。项目面临参建方众多、设计周期短、施工节点复杂等诸多难点，艾三维技术负责其中8座地下站的BIM设计工作。
艾三维-轨道交通BIM应用：一条地铁线路修建涉及多少专业？5

团队采用Bentley AECOsim Building Designer进行站体、站厅、站台及通道的BIM建模与优化。针对参建方多、地域广的问题，项目通过协同管理平台进行文件存储及协同办公，各单位通过局域网或互联网登录平台，实现数据文件的集中存储、读取与编辑，让不同区域的项目团队在统一环境下协同工作。此外，团队还将BIM模型导入LumenRT进行三维可视化效果预览，对地铁站装修后的空间效果进行展示与方案比选；对装饰专业构件及节点进行精细化建模，利用Navigator进行工艺节点安装模拟及移动端模型浏览，方便现场安装节点与BIM模型的实时校正。
艾三维-轨道交通BIM应用：一条地铁线路修建涉及多少专业？6

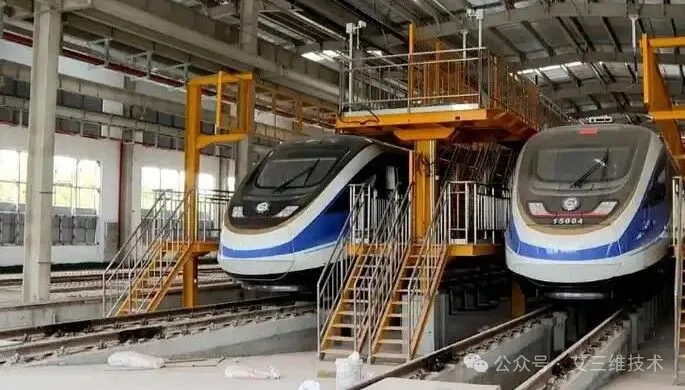

在运维阶段，BIM模型作为“数字资产”继续发挥作用——设备定位、维修记录查询、应急模拟等都可以基于模型完成。重庆轨道交通15号线更是实现了从设计、施工到运维全生命周期仅维护一个核心BIM模型，做到一套模型“用到底”、一套数据“管到底”、一套平台“协同到底”。

结语
艾三维-轨道交通BIM应用：一条地铁线路修建涉及多少专业？7

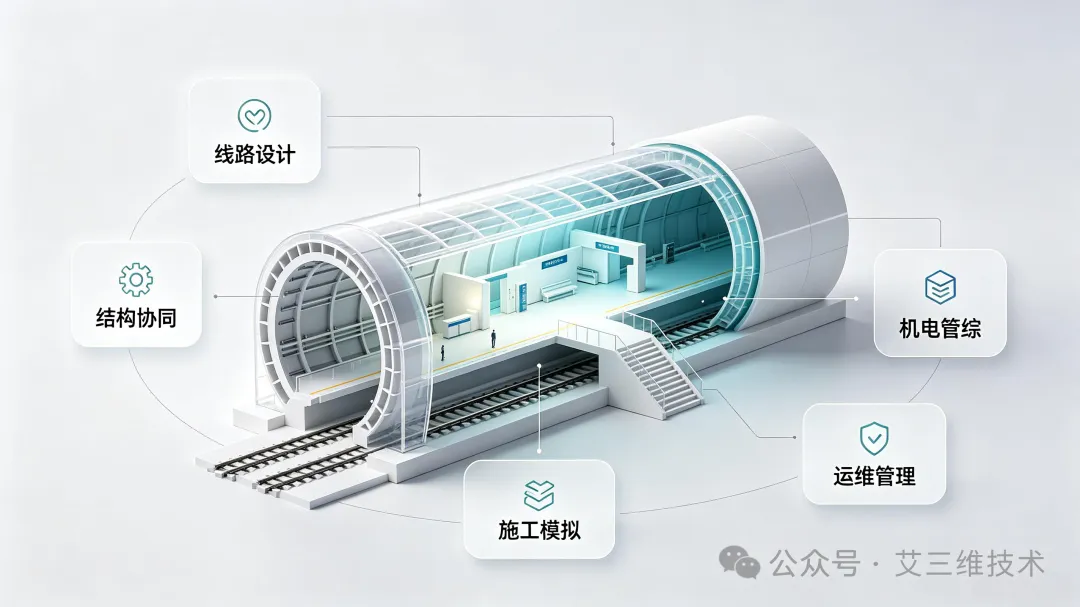

一条地铁线路，数十个专业，上千道工序，无数个接口——传统模式下，信息在专业之间“折损”，问题在施工阶段“爆发”。BIM技术打通了专业之间的壁垒，让所有人围绕同一个模型工作、用同一种语言沟通。

〈〉
