一座“会跳舞”的桥

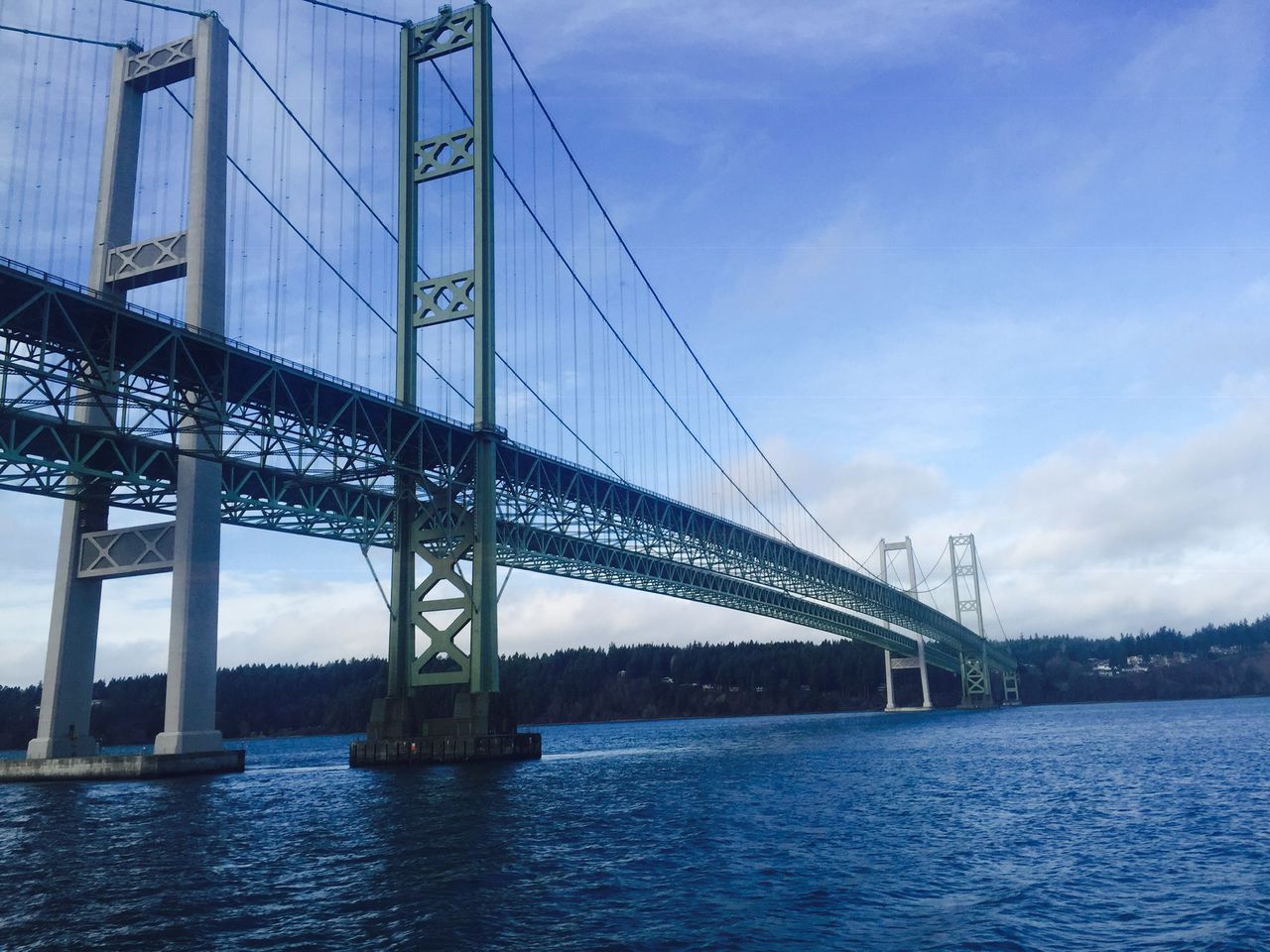

艾三维-从塔科马大桥看桥梁建模与数字孪生的数据同源封面

1940年7月1日，塔科马海峡大桥通车，是当时世界第三长悬索桥。不久司机发现桥面在风里上下起伏，工人叫它“跳舞的格蒂”。四个月后的11月7日，风速约42英里/小时，对跨海大桥不算极端。桥面像拧麻花一样扭转，越拧越大，钢缆崩断，600英尺桥面砸进水里。过程被相机店老板用16毫米胶片拍下，后来列入美国国家电影登记处。

省了300万美元，砍掉5米多高的桁架

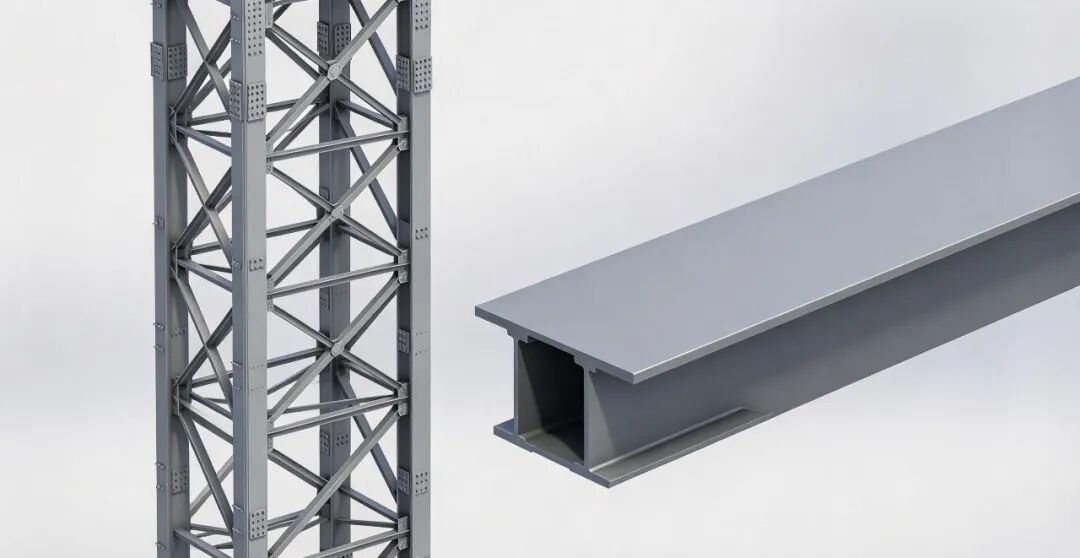

艾三维-从塔科马大桥看桥梁建模与数字孪生的数据同源2

原设计用25英尺（约7.6米）高透风桁架，风可从构件间穿过。但造价1100万美元，州里拿不出，找联邦资金，条件是请悬索桥专家莫伊塞夫优化降本。他把桁架换成8英尺（约2.4米）实心钢板梁，造价降到800万美元。理由是缆索够刚，风只会侧推，不会让桥上下动。这判断基于当时挠度理论，静力层面有依据，但实心梁没有透风间隙，风打到侧面后的行为超出理论覆盖。原工程师埃尔德里奇反对过，没改变决定。

“共振”这个流行解释，其实是错的
艾三维-从塔科马大桥看桥梁建模与数字孪生的数据同源3

课本常把塔科马桥写成共振：风频等于桥固有频率，越推越高。但1991年比尔拉和斯坎兰分析证明站不住脚——当天是稳定持续风，不是周期性阵风，共振需要本身振荡的驱动力。真正机制是气动弹性颤振：实心钢板梁在稳定风里微扭，扭转改变气流，气流又往同方向推，推得更多，气流再变，再推，形成自我放大循环，能量从持续风里被不断抽出。共振要踩准节拍，颤振不需要，只需要一个会扭的截面和足够长的桥。

工具再先进，也要在同一个模型里算

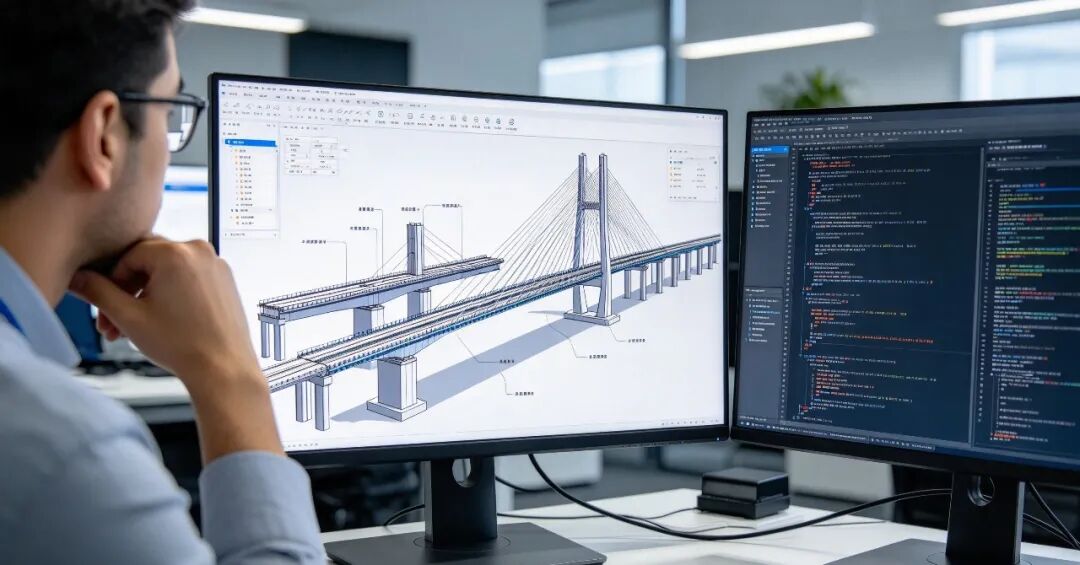

艾三维-从塔科马大桥看桥梁建模与数字孪生的数据同源4

塔科马之后，桥梁抗风成为专门分支，颤振临界风速是强制检验项，CFD和流固耦合成为风洞前初筛。但前提没变：抗风分析用的截面和结构设计用的模型必须是同一个东西。塔科马的问题不是没人算，而是钢板梁气动特性不在当时结构分析框架里——造价和静力模型做完了决策，风的模型没参与投票。艾三维桥梁快速建模插件用参数化驱动箱梁、墩柱、承台生成，改跨径曲线模型自动更新；编码系统给构件唯一身份，避免分析、仿真和深化之间“换版对不上”；EIM数字孪生平台融合BIM与GIS，让设计、仿真和现场数据在同一底座调用。这些工具做的，就是让风、结构和造价进入同一个模型。

塔科马残骸后来被拆解卖成废铁，部分桥面成了人工鱼礁。但教训没沉在水里：工程史上最贵的错误，很少来自算错数，几乎都来自该一起算的东西，没进入同一个模型。

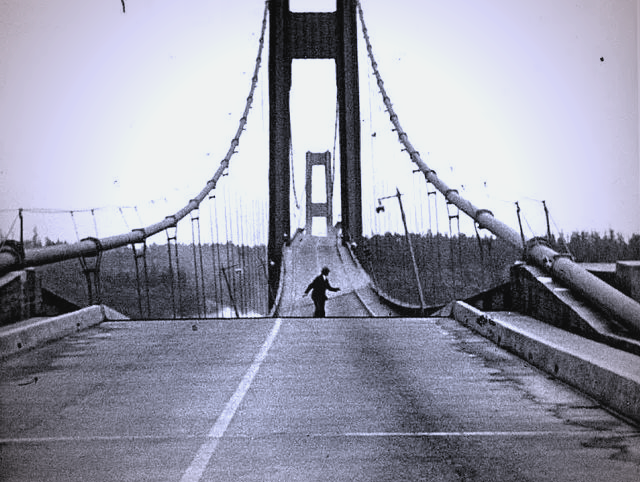

艾三维-塔科马大桥坍塌

〈〉
