桥梁墩台建模：从翻模到参数驱动的4个关键细节

2026/10/16

一、墩台建模难在哪
艾三维桥梁建模插件1

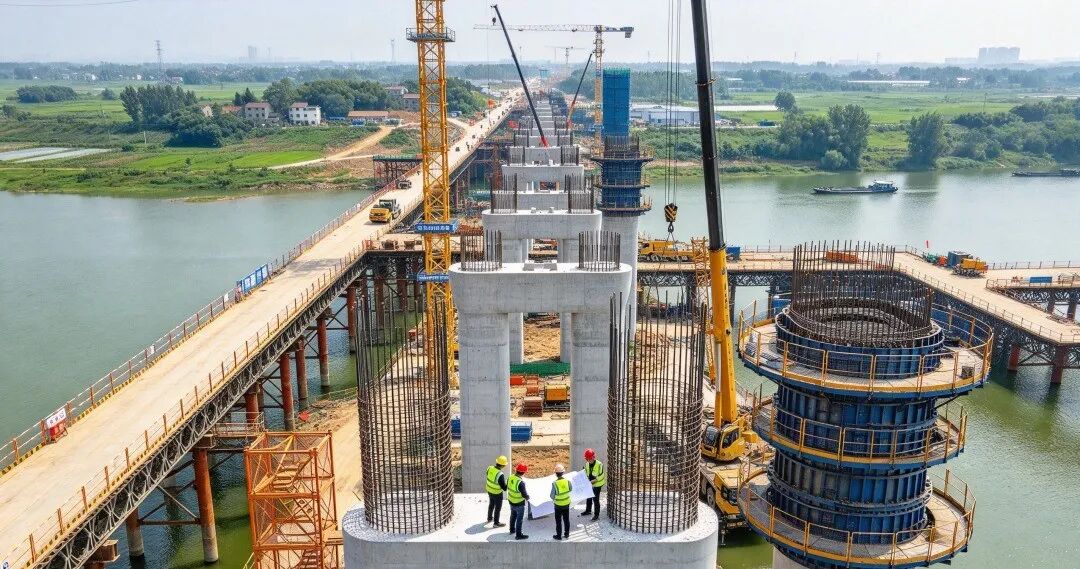

桥梁下部结构建模中，墩台最难处理。一座特大桥几十个墩，类型多、参数互相牵制。改一个墩顶标高，系梁、承台、桩基跟着联动。传统翻模中，建模人员逐个墩台建族、调参数、对坐标，下部结构往往耗掉团队大半时间。设计变更一来，前期模型很多要推翻重来。问题不在熟练度，而在设计参数和三维构件没有真正绑在一起。

二、把墩台拆成可复用构件
艾三维桥梁建模插件2

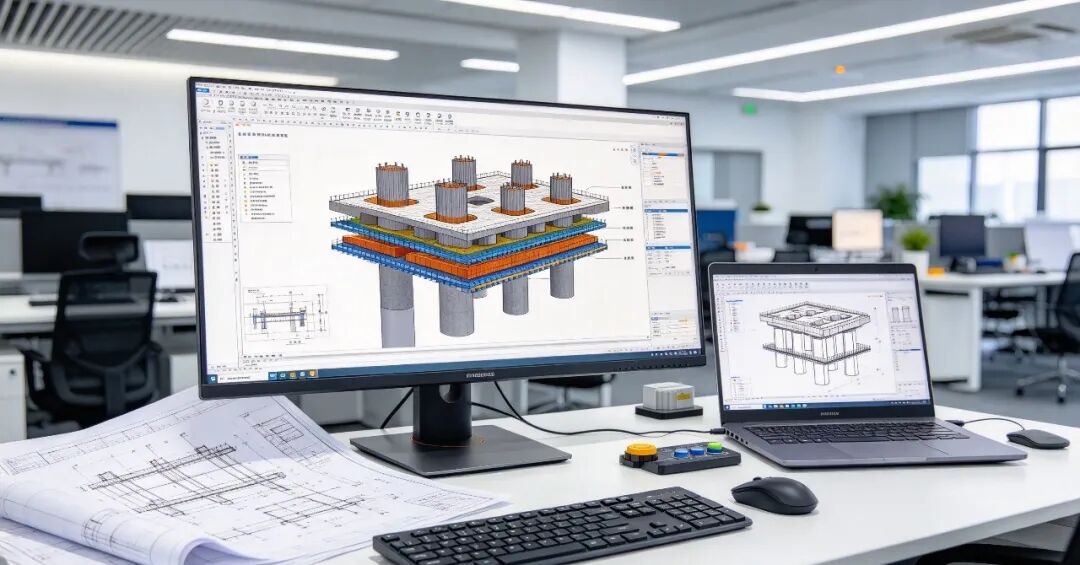

参数化建模的切入点，是把墩台拆成可复用构件。桩基、承台、墩柱、系梁、盖梁，各自建立参数化模板。模板里定义尺寸、材质、钢筋布置规则，再通过坐标和标高控制，把构件放到正确位置。图纸中的桩基中心坐标、桩径、墩柱底顶标高、系梁宽高，整理成参数表，模型按表驱动。改参数，模型跟着更新，不必从头翻模。核心不是快，而是让模型和图纸保持一致。

三、细节决定模型能不能用
艾三维桥梁建模插件3

影响建模质量的是细节。墩台坐标系要和线路中线、墩中心里程对齐，否则后期合模对不上。墩柱与系梁的连接节点、承台与桩基的锚固关系，要在模板里预设。钢筋建模不能只做示意，主筋、箍筋、拉筋的间距和弯钩要按图布置，预应力管道和锚垫板也要建出来。碰撞检查放在建模阶段做，比施工阶段发现再返工成本低。很多项目后期钢筋打架、预埋件冲突，根源就是建模阶段没表达清楚。

四、工具选择要贴合项目
艾三维桥梁建模插件4

工具选择上，艾三维桥梁快速建模插件值得关注。这款插件基于Bentley MicroStation开发，专门针对桥梁下部结构。相比市面上复杂的桥梁建模软件，它只需要输入桩基中心坐标、桩基和墩柱的底标高与顶标高、直径以及桩基系梁宽高，即可自动创建桥梁下部结构模型。导入Excel数据后一键生成，建模速度提升50%。已导入的参数化模型数据可随时修改，修改后生成新的下部结构模型，断开关联功能还能防止已完成的数据被误改。插件同时为模型构件生成唯一识别码，方便后续项目信息的快速查找与应用。对于需要频繁响应设计变更的项目，这套轻量做法更容易落地。

五、工程案例说明精度价值
艾三维桥梁建模插件5

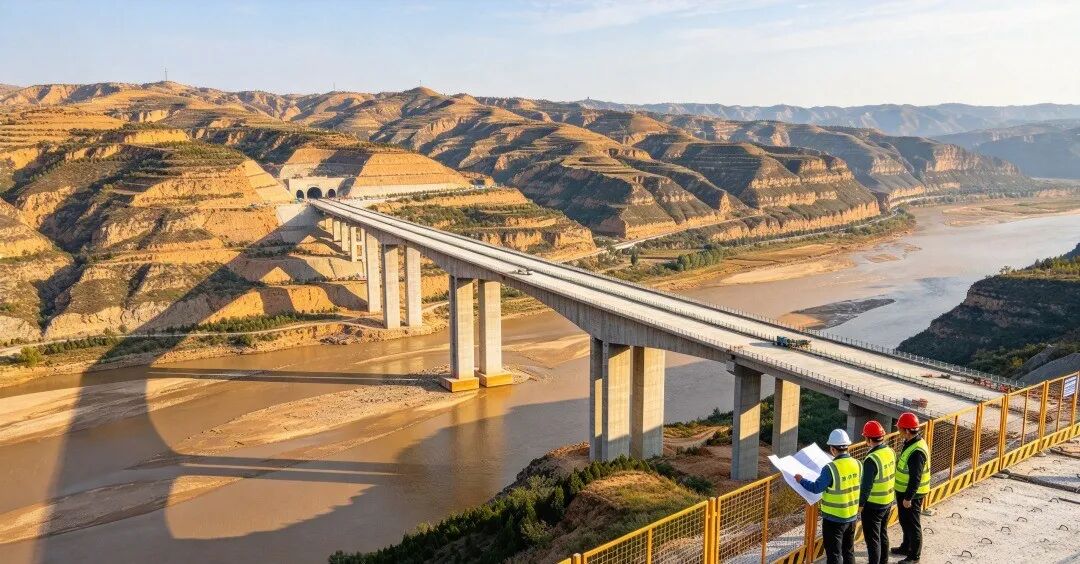

禹门口黄河公路大桥是艾三维参与的BIM咨询项目之一。该桥位于陕西韩城与山西河津交界的黄河峡谷出口，路线全长4.45公里，桥梁全长1660米。项目中使用MicroStation、PowerCivil、Navigator等系列软件构建BIM方案，从三维交底、碰撞检查、限额领料、4D施工进度动态管控等方面推进精细化管理。温州龙港大桥同样是艾三维实施BIM技术咨询的装配式预制桥梁项目，相关成果获得“龙图杯”全国BIM大赛奖项。参数化建模的价值不只是快，更在于准。墩台模型偏差过大，预制构件到场装不上，损失就不是改模型那么简单。

六、结语：墩台建模的基础打牢了，后面才走得顺
艾三维桥梁建模插件6

回过头看，桥梁墩台参数化建模要解决的，从来不是“能不能建出来”，而是“建得准不准、改得快不快、用得顺不顺”。构件分解、参数表驱动、模板库复用，这些方法本身不新鲜，难的是真正落到项目里。钢筋怎么布、碰撞怎么查、坐标系怎么对齐，这些细节决定了模型是摆设还是能用的工具。对设计院和施工企业来说，与其追新概念，不如先把常见墩型模板库建起来，把参数表理清楚，把钢筋和碰撞检查纳入日常建模流程。这些工作不显眼，却决定桥梁BIM能不能真正用起来。基础打牢了，后面数字孪生也好，AI辅助也好，才有生长的土壤。

〈〉
