路桥BIM建模技术新标准：LOD500精度+UE4效果优化，赋能智慧运维

2026/06/11

在市政路桥工程中，BIM技术已从设计施工阶段延伸到运维管理阶段。为实现桥梁“构件级”可视化管理，我们依据最新的《桥梁BIM建模技术要求》，采用LOD500精度等级，构建高精度、可编码、可交互的三维桥梁模型，支撑智慧城市平台应用。

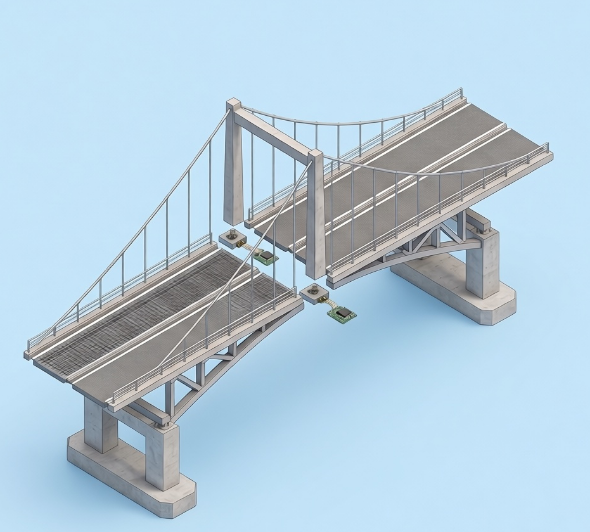

路桥建模 1

一、建模精度：LOD500，面向运维交付

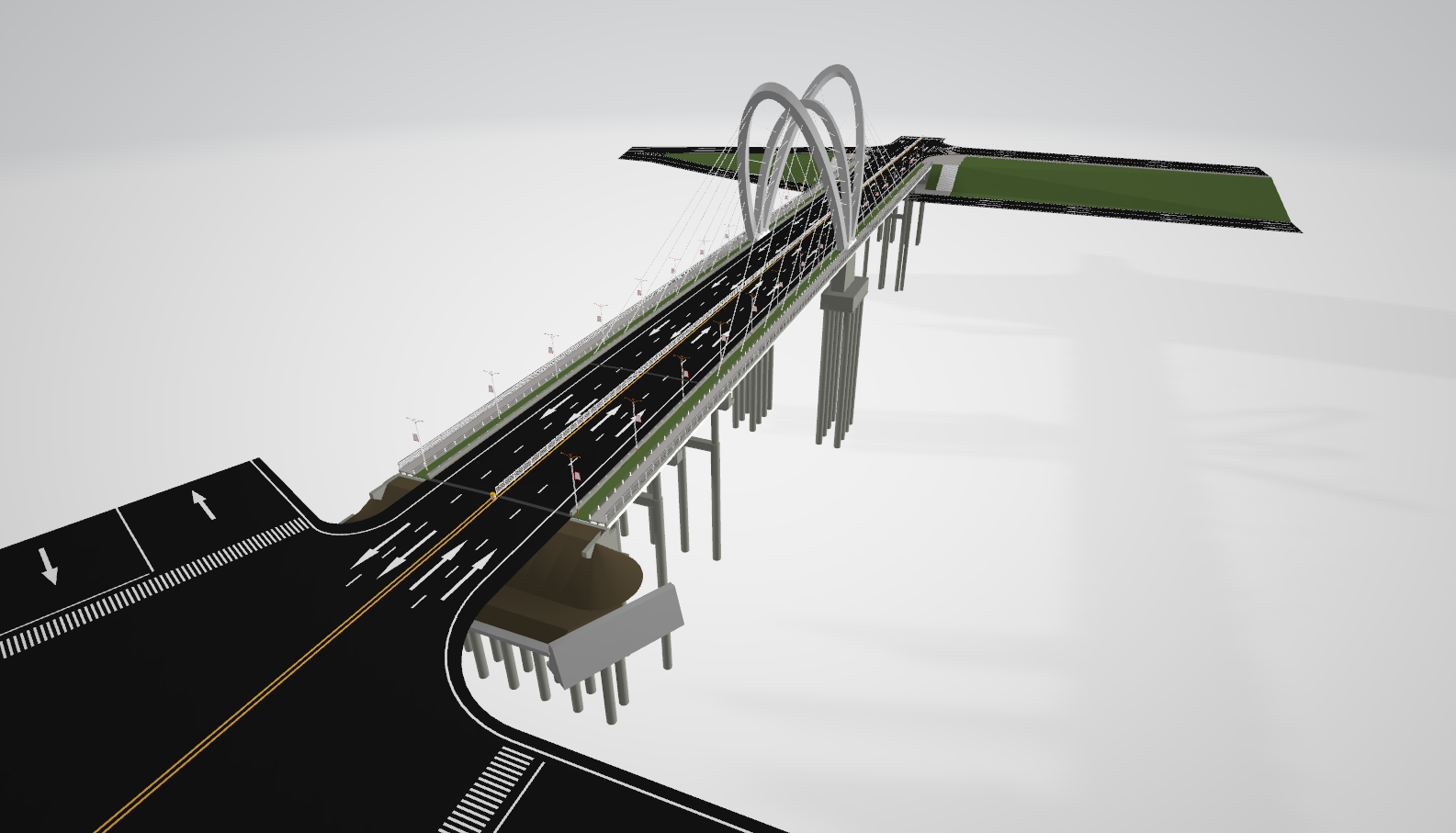

?水一桥1（效果图）

模型不仅反映桥梁构件的实际尺寸与位置，还包含运维所需的设施编码、传感器ID、养护记录等管理信息。所有构件按照梁式桥、桁架桥、刚构桥、拱桥等类型进行拆分，形成完整的BIM构件库。

二、建模范围：桥梁+外扩区域+倾斜摄影融合

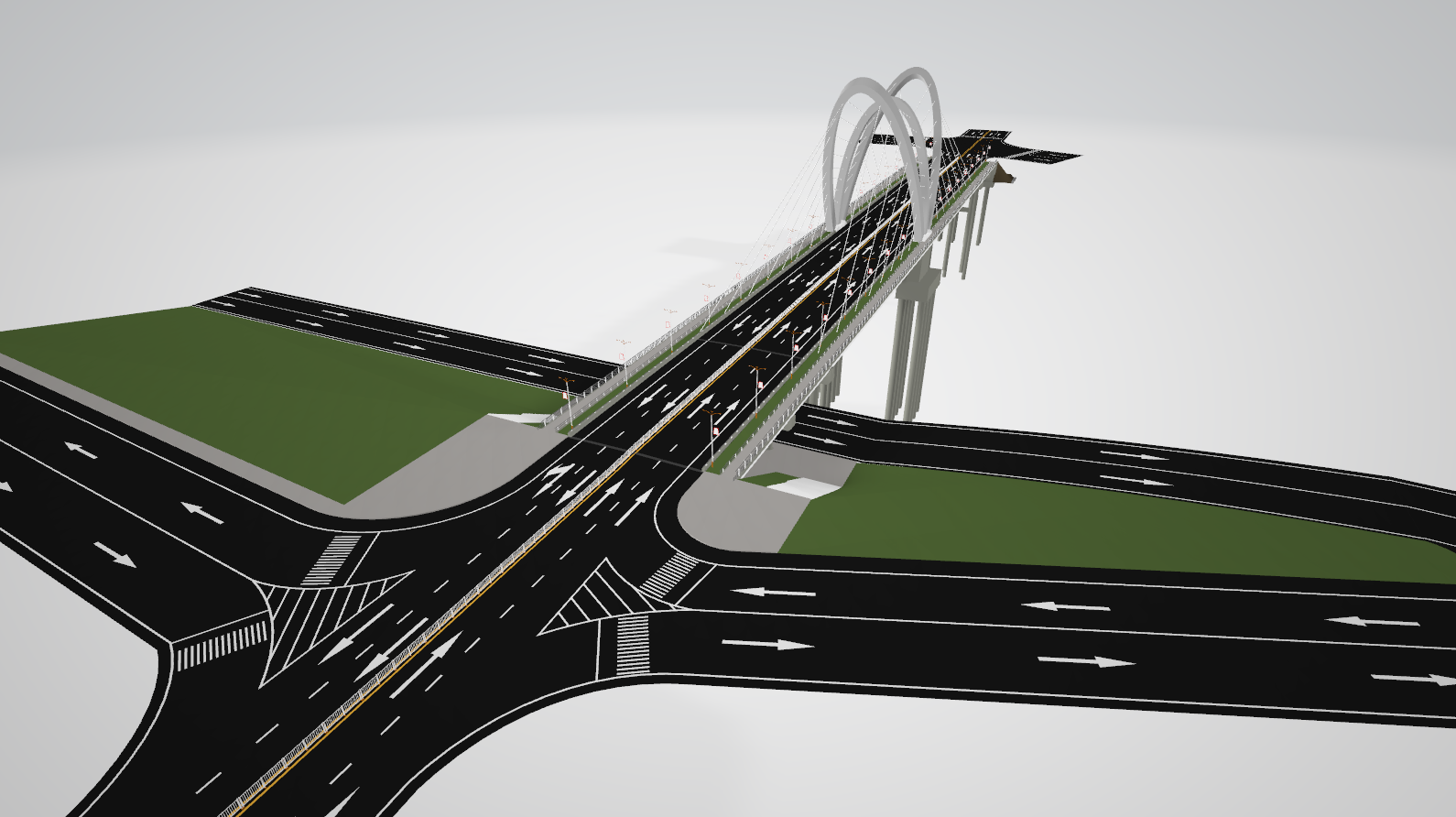

?水一桥2（效果图）

沿桥梁两端及两侧各扩展200米区域，对道路、建筑、水系、植被等进行建模，并与倾斜摄影模型无缝融合，确保宏观场景与微观构件协调统一。

三、构件级拆分与命名规范

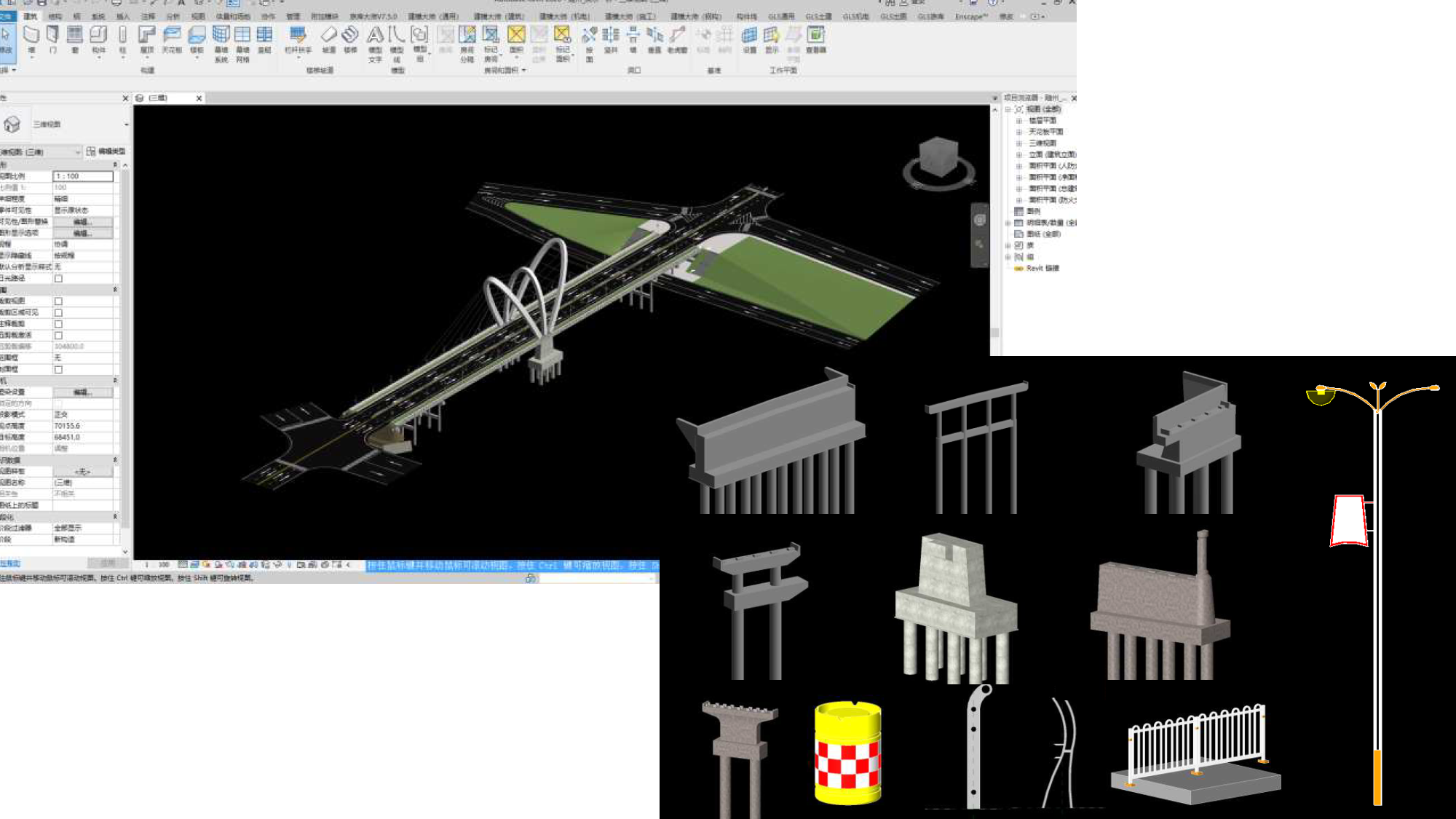

微信图片_20260611145354_17_499

依据文档中的构件拆分表（如主梁、盖梁、墩身、支座、桥面铺装、伸缩装置等），对每个构件进行唯一ID编码，并按要求命名图层、文件夹、材质文件，便于平台调用与检索。

四、传感器设备建模

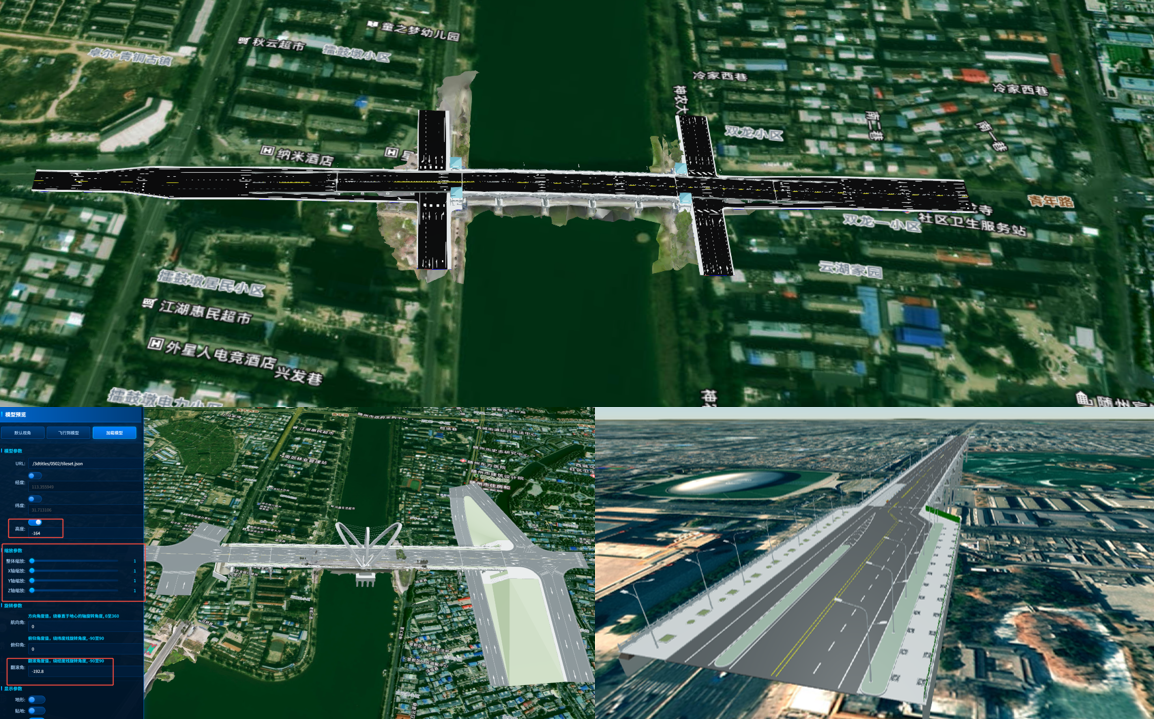

微信图片_20260611145355_18_499

依据施工图纸，对桥梁监测设备（如应变计、加速度计、温湿度传感器等）进行精细建模，并绑定设备信息表，实现运维平台中“点击设备即查数据”。

五、效果优化：UE4引擎+双效果输出

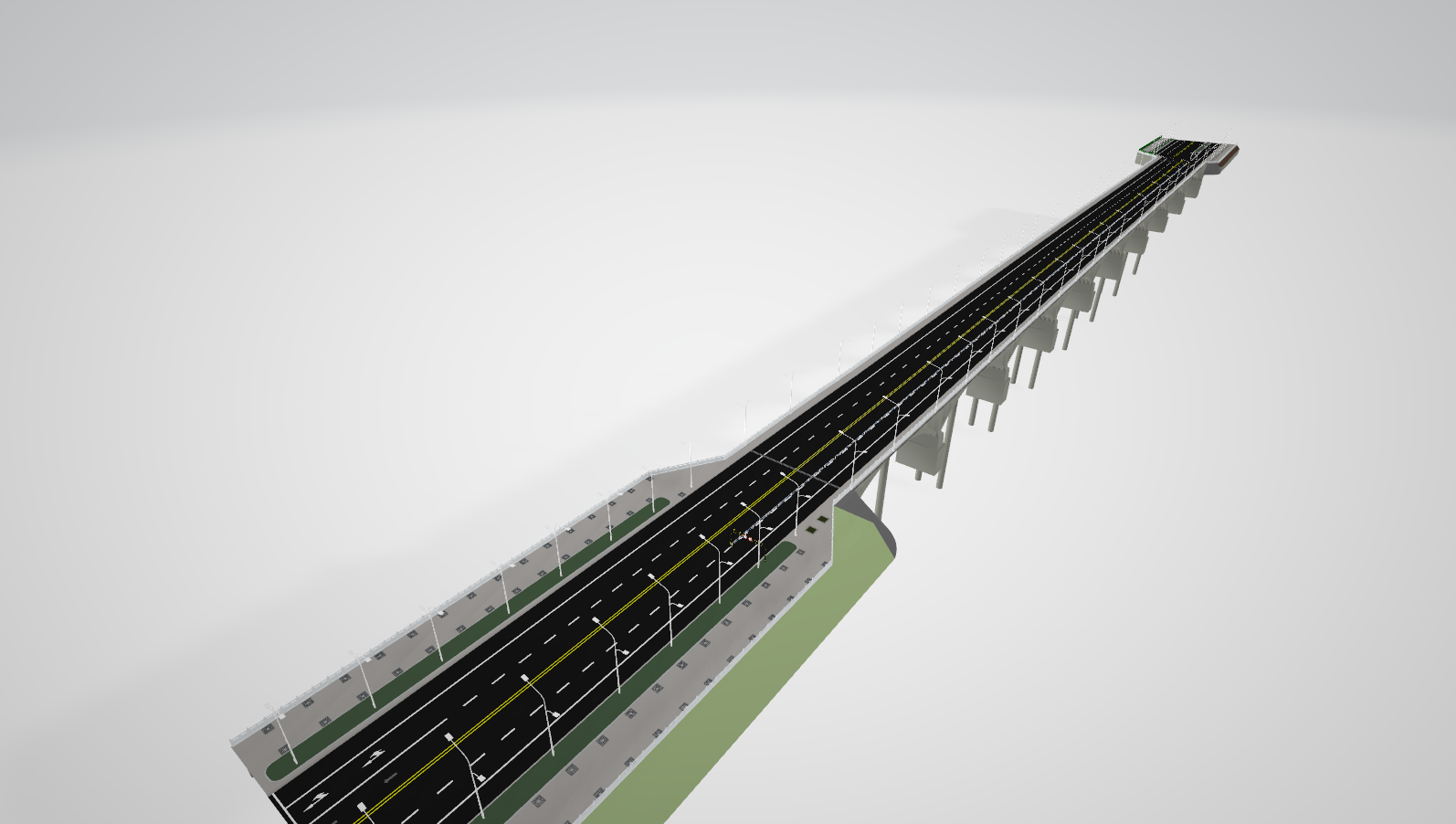

涢水一桥1（效果图）

模型在3ds Max 2014中完成建模与贴图后，导入Unreal Engine 4.21.2进行材质调整（金属、玻璃、水、道路斑痕等），输出两套工程包：真实纹理效果（用于日常管理）和半透明科技效果（用于汇报展示）。最终通过AirCity平台转换为.3dt格式，并统一到CGCS2000坐标系。

六、质量控制与验收

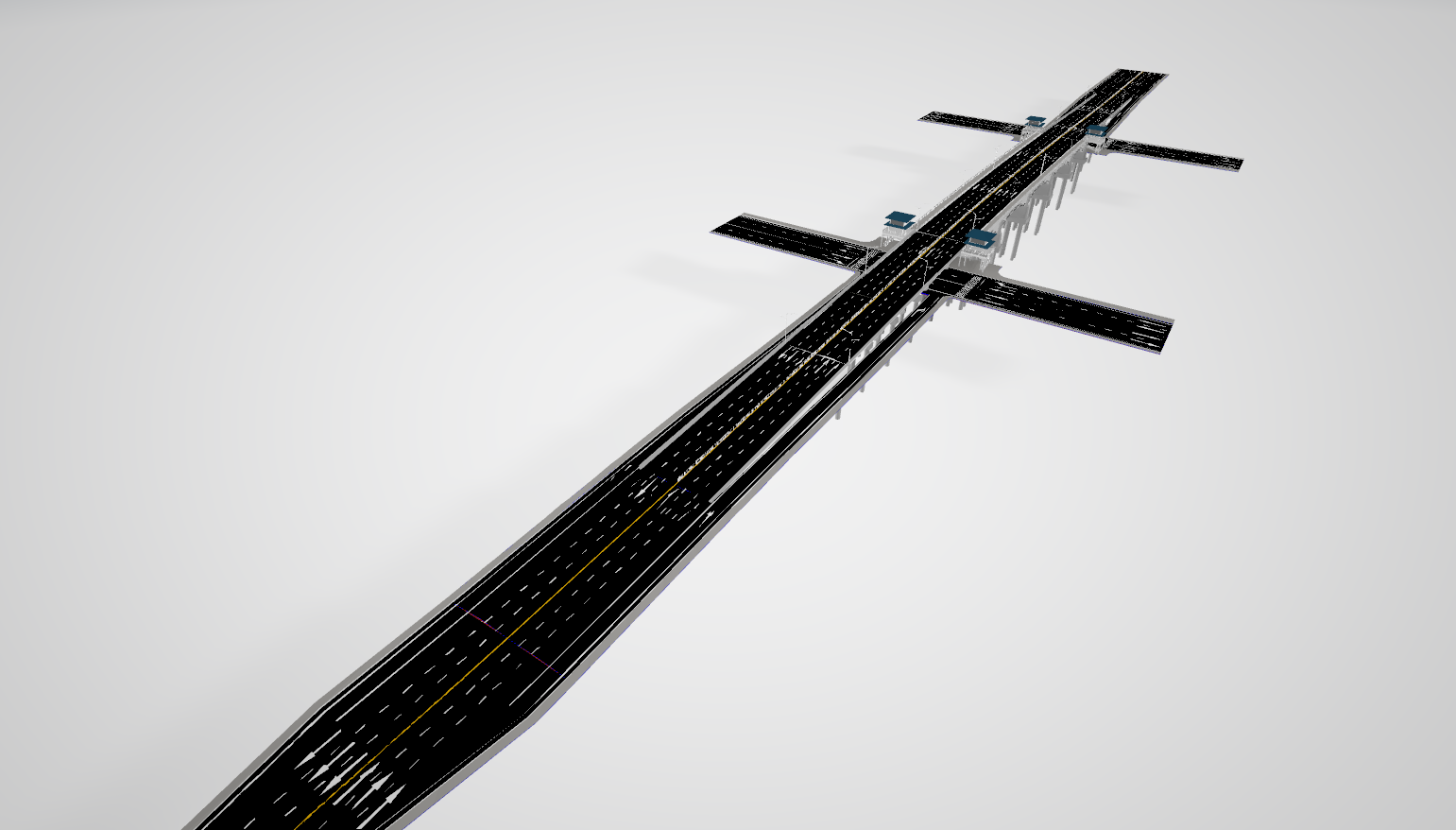

青年路大桥1（效果图）

每座桥梁需经过发布前检查（命名、格式、贴图）、平台位置检查、图层、尺寸、构造、材质等多项质检，单座桥梁问题超过2处即判定不合格，必须返工。

结语
高精度BIM模型不仅是“可视化外壳”，更是运维数据的载体。通过LOD500建模、UE效果优化与AirCity平台集成，路桥管理正迈向“可看、可控、可管”的智慧新阶段。

〈〉
