天河智慧城智慧管廊综合项目

1.案例背景

天河智慧城地下综合管廊工程为国家综合管廊试点项目，本项目主要沿现状科韵路、科翔路、华观路、横三路、横五路、拟建云溪路、柯木塱南路~高唐路、高塘路南延线、软件西路、沐陂西路、凌岑路、规划横七路等布置，总长约19.4公里，其中盾构管廊（外径φ6.0m）8.6km，明挖管廊（外框BXH=3.7~4.6X5.9~14.4）10.8公里，设控制中心1座。除盾构管廊外，其他管廊均将污水、燃气纳入。

天河智慧城

2.项目BIM建模内容

本项目综合管廊共有11条，合计19.4Km。分为盾构管廊和明挖管廊。

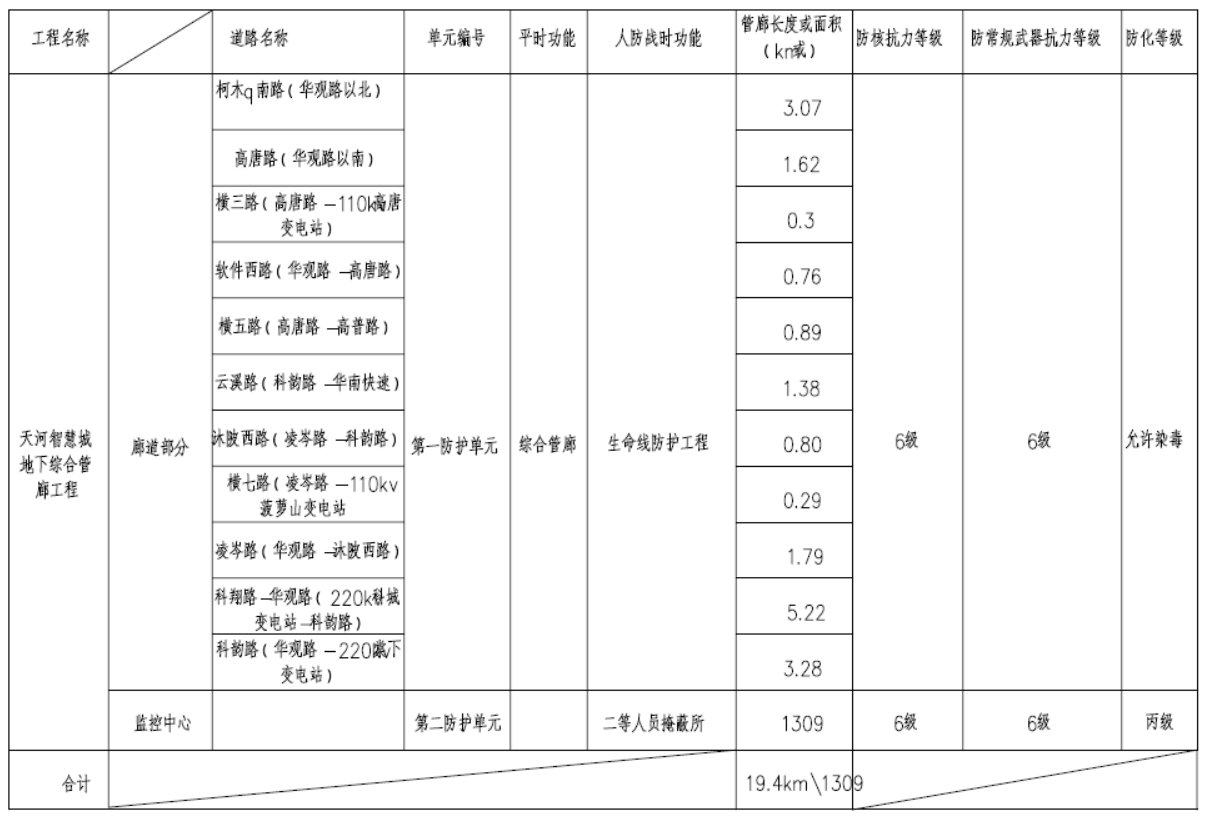

天河智慧城项目BIM建模内容

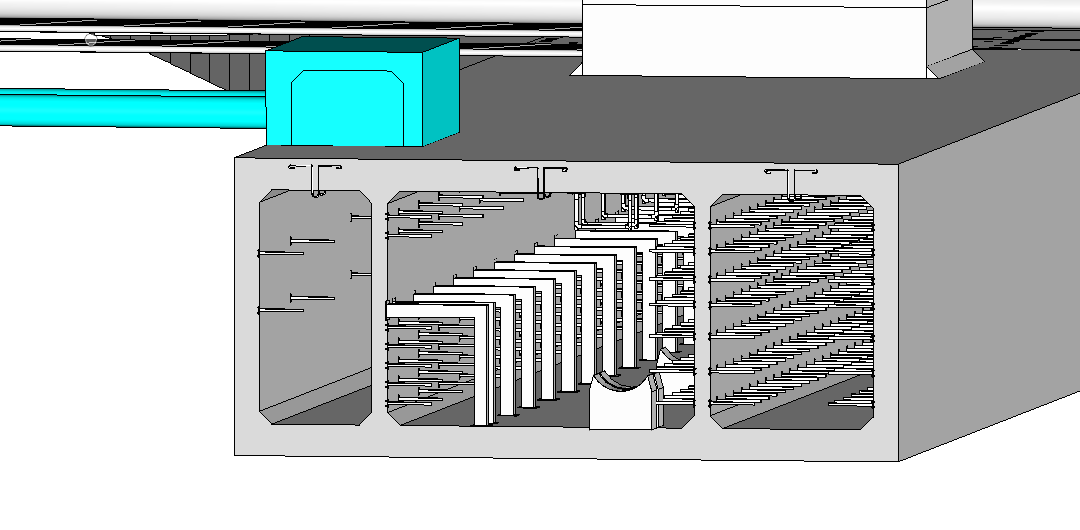

1）明挖综合管廊工程

明挖综合管廊工程，总长10.8Km；分别是：柯木塱南路、高唐路、横三路、软件西路、横五路、云溪路、沐陂西路、横七路、凌岑路

天河智慧城明挖综合管廊工程1

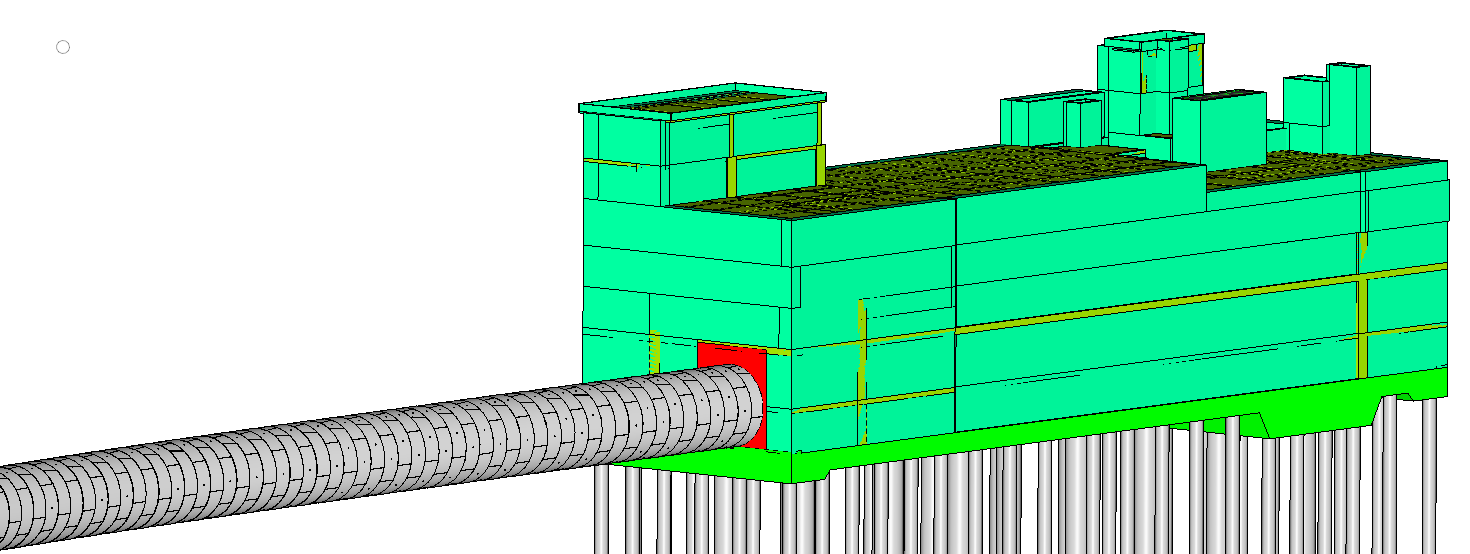

2）盾构综合管廊工程

盾构综合管廊工程，总长8.6Km；分别是：科翔路--华观路、科韵路。

天河智慧城盾构综合管廊工程2

3.部分建模内容展示

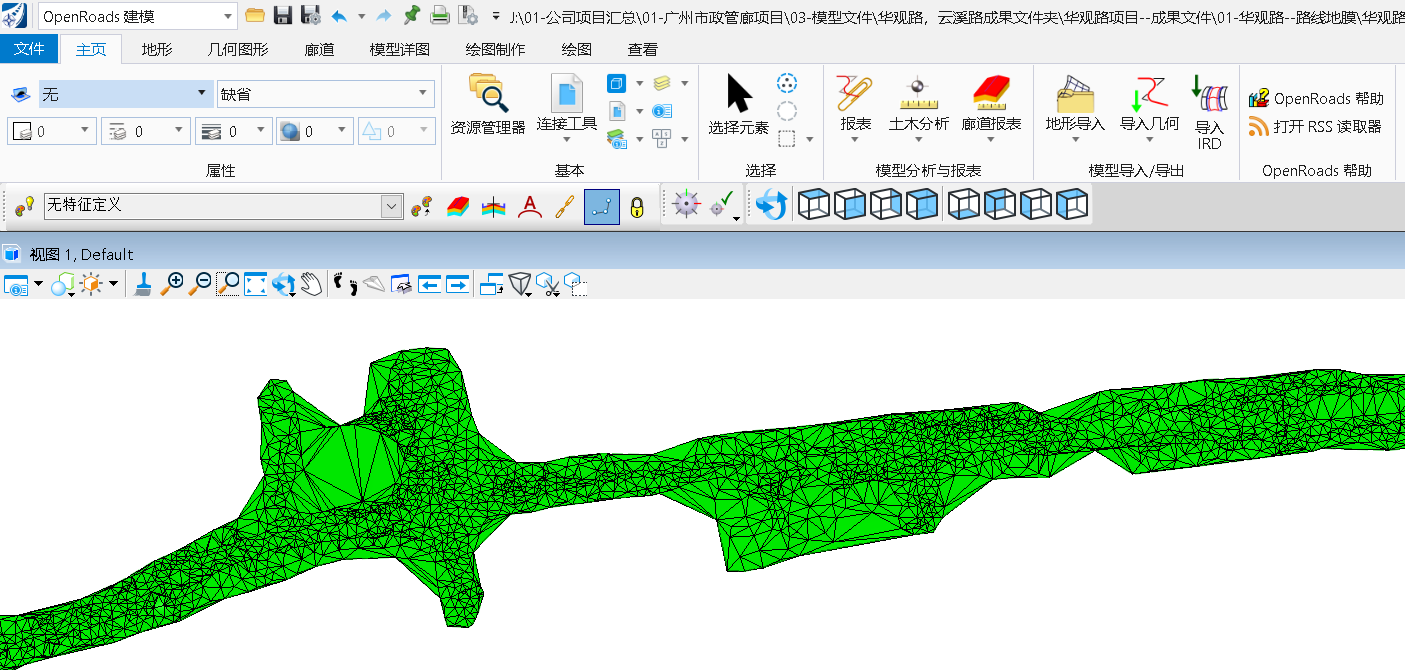

天河智慧城综合管廊地膜
综合管廊地膜

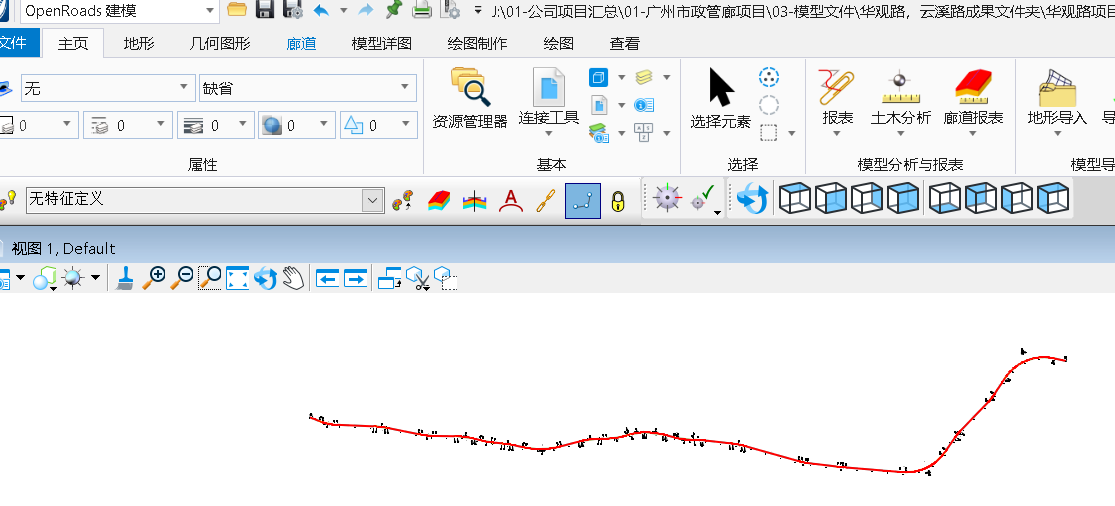

天河智慧城综合管廊路线
综合管廊路线

综合管廊BIM案例天河智慧城18

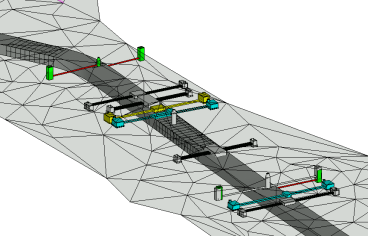

综合管廊局部模型

综合管廊BIM案例天河智慧城17

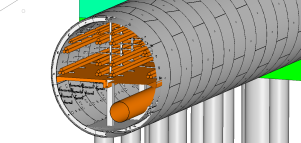

综合管廊管片单元

综合管廊BIM案例天河智慧城19

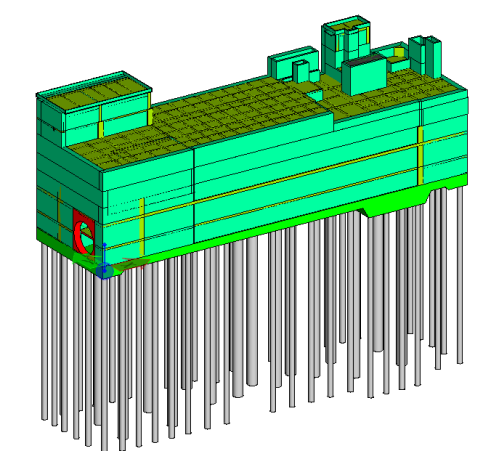

综合管廊局部模型

综合管廊BIM案例天河智慧城20
综合管廊局部模型

综合管廊BIM案例天河智慧城21
综合管廊局部模型
