安盘高速天门特大桥收官：山区特大桥梁数字化设计的技术路径与实践

2026/09/30

560米高空上的“设计答卷”

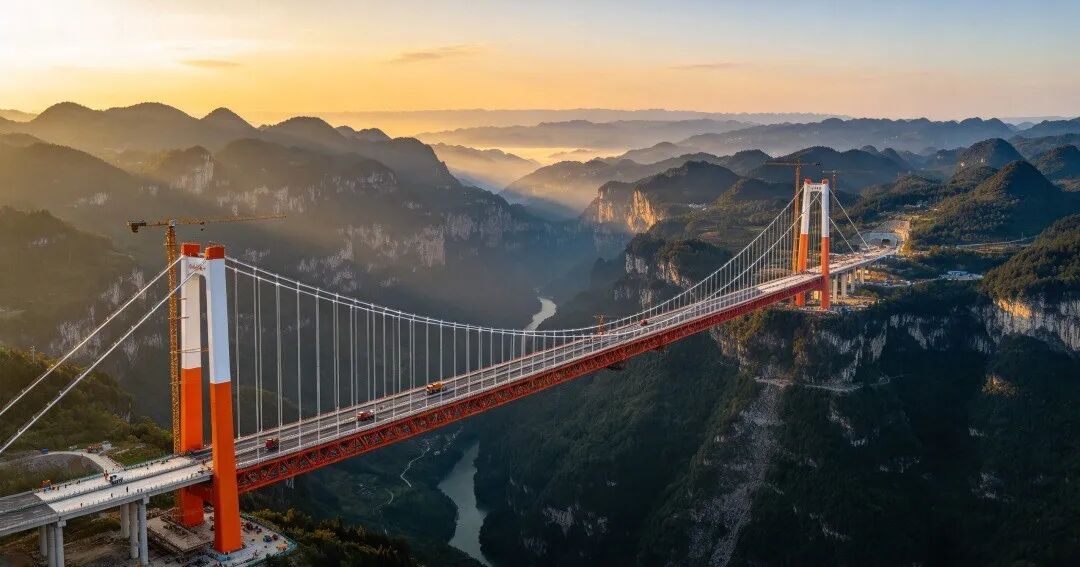

艾三维-世界第三高桥即将通车，山区桥梁设计正在经历一场“建模革命”1

9月的北盘江大峡谷，天门特大桥进入收尾，整体进度99%，预计月底完工。这座桥全长1553米，主跨820米，桥面距江面560米，建成后将是峡谷地区世界第三高桥，也是全球最高的双向六车道钢桁梁悬索桥。对设计人来说，比“世界第三”更有分量的，是这座桥背后山区桥梁设计范式的转变。

山区桥梁设计，难在哪？

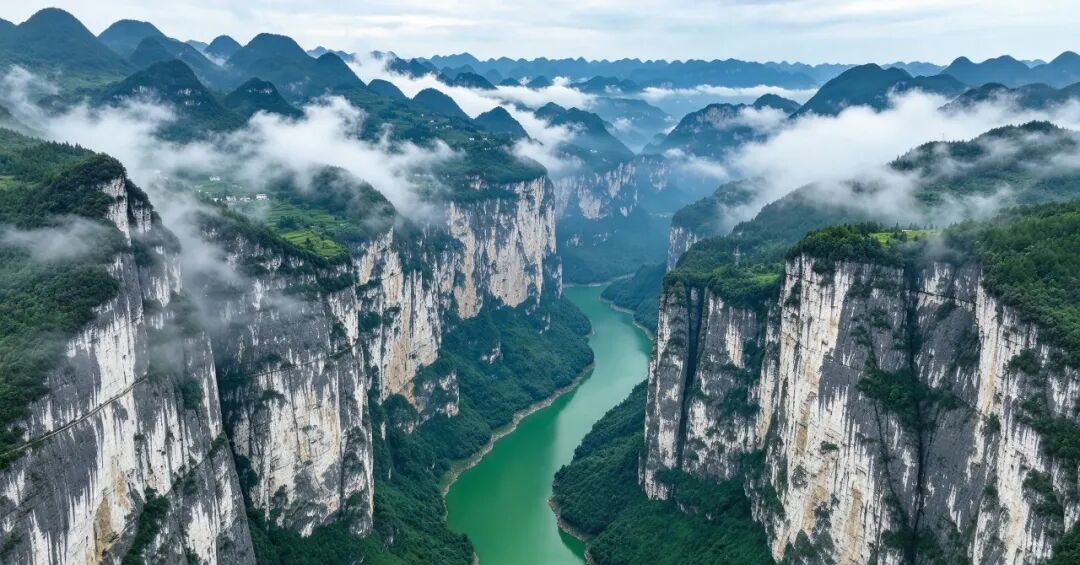

艾三维-世界第三高桥即将通车，山区桥梁设计正在经历一场“建模革命”2

平原上做桥梁设计，地形基本是“平的”，变量可控。到了贵州、重庆、四川，事情完全不同。天门特大桥横跨北盘江大峡谷，两岸陡崖，喀斯特地貌广布，桥位、主跨、塔高几乎被地形锁死；墩台地质差异大，每根桩基参数都可能不同；峡谷风场复杂，结构分析要求更高。某25公里山区高速项目中，传统人工设计下，仅桥梁下部结构方案比选和调整就耗费大量工时，效率提升空间超过90%。还用“画图+手动调参”的老办法，反复修改就能吃掉整个设计周期。

从“画图”到“建模”：三个关键转变

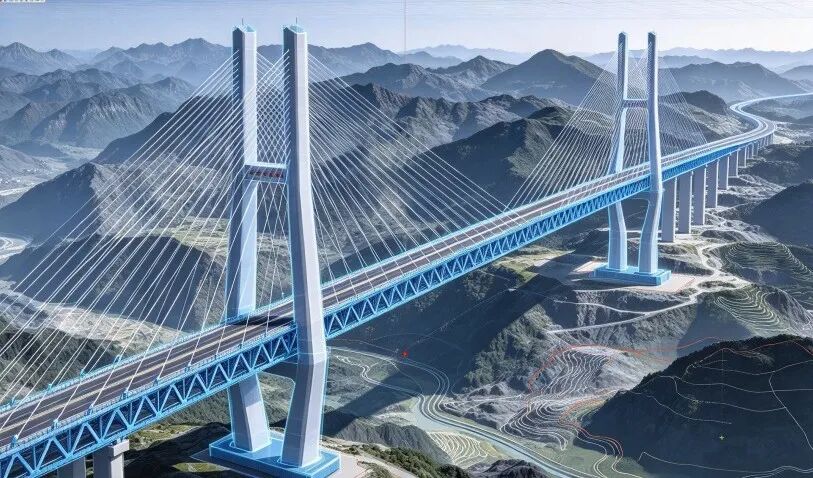

艾三维-世界第三高桥即将通车，山区桥梁设计正在经历一场“建模革命”3

第一，地形和桥梁“长在一起”。山区桥梁设计第一步不是画桥，而是把真实地形“搬”进设计环境。无人机航拍生成实景模型，叠加GIS地形，三维环境中直接判断桥位、墩台是否落在稳定岩层。天门特大桥融入布依族吊脚楼元素，塔顶“门”字造型与地名呼应，这类细节在三维中调整远比平面高效。
第二，参数化建模取代逐根画线。高墩大跨构件重复度高但参数差异大。定义规则后，模型可根据地形地质自动调整。Bentley OpenBridge Modeler提供三维参数化建模，用智能对象快速构建桥梁构件，与道路、铁路线形无缝协同。
第三，建模和分析不再“两张皮”。传统流程建模一个软件、分析另一个，导出导入耗时，修改同步更难。OpenBridge Designer将建模与分析集成在一个环境，模型直接用于分析，结果反馈模型。辽子大桥实践中，这套工作流缩短设计时间300小时，建设周期压缩55天。

行业趋势：设计院正在被倒逼转型
艾三维-世界第三高桥即将通车，山区桥梁设计正在经历一场“建模革命”4

2026年，交通运输部持续推进公路桥梁BIM正向设计试点，多地要求重大桥梁项目设计阶段提交三维模型。贵州“十五五”高速项目中，桥隧比超60%的段落占比持续上升。设计院面临的问题不是“要不要转”，而是“多快能转”。走在前面的设计院普遍做了三件事：建参数化构件库，打通建模与分析数据链路，项目初期引入三维协同平台。天门特大桥9月底完工后，两岸通行时间将从2个多小时缩短至几分钟。这座桥留下的不只是一条通道，更是一份山区桥梁数字化设计的参考样本。

〈〉
