机电BIM设计咨询 | BIM技术在大型机电项目中的应用

项目背景

本项目位占地面积45亩,总建筑面积约38000平方米,根据机房建设适用性要求与场地条件,分为地上三层、地下一层。该项目科学有效利用地下空间的策略,与周边景观协调融合,寻求现代数字化科技与城市生态的完美融合。

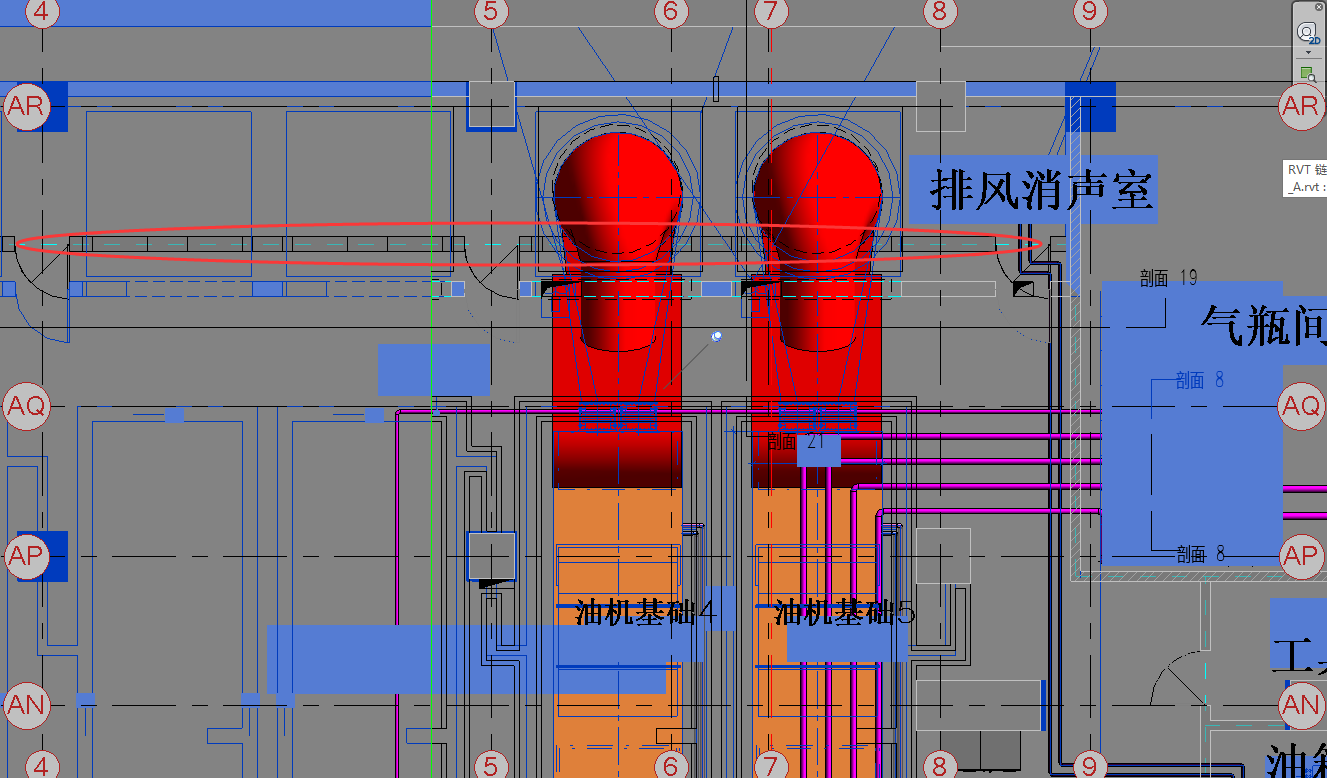

柴油机房1
柴油机房

制冷机房1

制冷机房


BIM目标
通过BIM技术解决图纸问题,解决工地现场实际问题,减少现场签证和变更,进一步提高施工质量、控制施工进度、节约工程造价。为业主提供基于BIM的项目施工文件管理,将竣工资料及相关设备资料录入建筑信息模型,以方便后续物业的维护管理。
配电柜
配电柜

配电房1

配电房


项目重难点



机电安装工程包括强弱电、给排水、通风采暖空调多个专业,各种管道支吊架安装难度大,采用常规做法受空间、现场情况限制;

正式施工前应统一支吊架做法,管道密集处可采用综合管道支架,为力求美观合理,综合定位管道安装标高是项目施工的难点之一; 施工时各专业之间及各专业与建设单位、监理单位、土建施工单位间需要高效的项目协作;

本工程的空调机房及空调系统存在较多问题,需要进行二次设计,是此次工程的重难点。

微信图片_20210809135141

剖面符号索引—平面图

项目具体应用

在项目设计阶段,建立BIM模型,检测出多处图纸问题,提高了设计效率和质量。

1)负一层16轴交F、L、AF轴:B-2/C-2/D-2支管连接H+4.100的冷冻回水管的立管与H+4.800的冷冻供水管碰撞;




2)负一层16轴交AC轴,连接问题;



3)17轴交AR轴,管道与风管碰撞;




4)首层配电柜按照系统图的尺寸放置后,电柜间的间距变小;

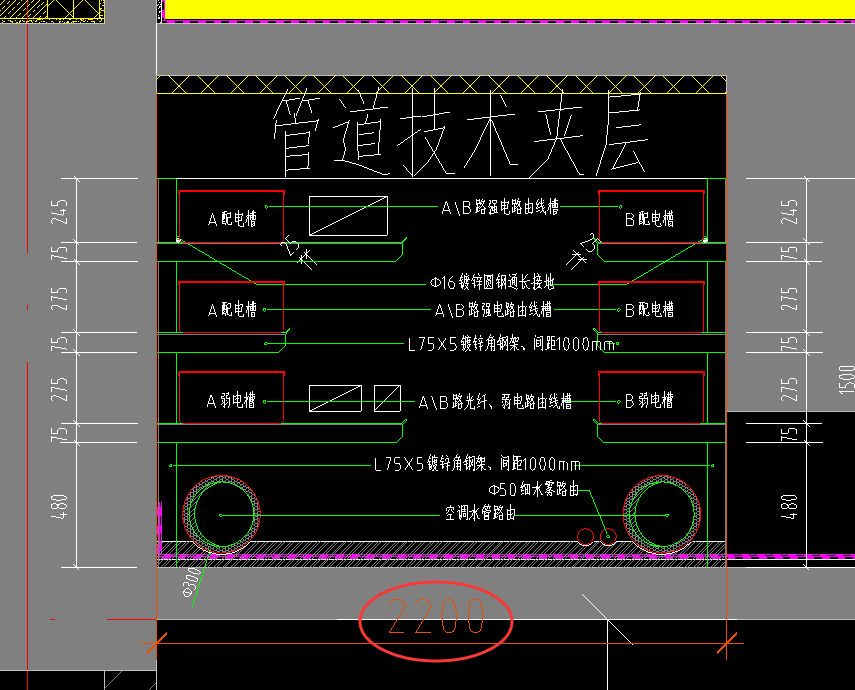

5)地下剖面图A-305:2-2断面图10轴;模型管廊宽度为2800mm,图纸为2200mm;




6)模型的墙体与图纸不对应;




项目解决方案

1)机电模型搭建:根据客户提供的土建模型与机电设计图纸,对地下一层和—层指定区域的机电管线进行建模,精度达到LOD300的深度,满足客户提供的BIM标准。
2)管综深化设计:根据设计要求深化机电BIM模型,进行管线综合与支吊架布置。
3)二次深化出图:基于BIM模型,出具设计图的问题报告以及净空高度分析平面图,关键位置提供三维立体图,并根据甲方要求配合提供相关资料。
4)技术交底:根据深化模型及二次出图,对现场技术人员进行交底。


柴油机房漫游



管廊漫游





冷却塔漫游



配电室漫游



涉密机房漫游

项目价值

此次项目难度大、内容多、专业性强、代表性强,广州君和通过BIM设计咨询,为客户提供了三维可视化BIM动态模拟和BIM可视化设计,清晰的反映了设计情况,给设计人员与建设单位带来了直观的感受。
在强弱电、给排水、通风采暖与空调多个专业上,我方利用BIM技术,及时发现管线碰撞与连接问题,避免后期设计变更导致的成本增加,为客户带来了直接的经济效益。

集装箱内部1

集装箱内部

涉密机房1
涉密机房
