龙图杯获奖动画 | BIM技术在北湖污水处理厂中的应用

工程概况

北湖污水处理厂位于武汉化工新区腾飞大道与八吉府路交汇处东侧,主要服务沙湖、二郎庙、落步咀及白玉山,污水系统约130.35平方公里,服务群众达248万。近期建设计划日处理污水80万吨,远期达150万吨,尾水水质按国家一级A标准执行,为目前国内一次性建成规模最大的污水处理厂工程。

北湖污水处理厂-地图

BIM团队

公司高度重视BIM技术的应用,制定了相关管理文件,组建BIM技术团队,有效保证BIM工作的顺利推进。

软硬件配置

主要依托广联达公司、Bentley公司、欧特克公司的BIM技术软件,针对性强,硬件配置有图形工作站,移动工作站及移动终端等设备。

BIM技术应用背景

武汉市排水系统及治污升级需要,工程构筑物单体多,管线种类复杂、体量大、工期短,引入BIM技术,提质增效。

北湖污水处理厂

项目动画


视频全长8分29秒,为我司动画部门制作,是龙图杯获奖作品。

BIM技术应用

1.三维场地设计

施工现场布置基于BIM技术,设计建立了良好的项目驻地,辅助设计塔吊、钢筋加工棚、VR体验馆等,优化了施工场地的布置。

北湖污水处理厂-三维场地设计

2.智慧工地

基于BIM模型,设计了场地的远程视频办公室、电子沙盘、门禁箱等模型,融合物联网,建设智慧工地。

北湖污水处理厂-智慧工地

3.建模标准

进行BIM模型设计,建立BIM建模标准,确保BIM模型能够在施工过程中,应用于现场的施工管理及沟通交流等。

北湖污水处理厂-建模标准

4.专业族库设计

基于欧特克公司的Revit软件,进行二次开发,建立起BIM构件库云服务管理平台,解决技术人员建模难、应用难的问题。

北湖污水处理厂-专业族库设计

5.无人机倾斜摄影技术

通过无人机倾斜摄影测量技术,采集外业数据,全方位的展示施工形象,应用于数据采集、土石方量的计算、三维场地的设计等。

北湖污水处理厂-无人机倾斜摄影技术

6.VR技术应用

项目现场引进VR技术,让体验者对施工结构有直观感受,让生产人员身临其境地熟悉结构,加强对施工结构的理解,提高安全施工意识。

北湖污水处理厂-VR技术应用

7.全景技术应用

基于静态图像的虚拟现实技术,形成整个施工区域的360度全景影像,使用者能用鼠标或手机触屏控制环视的方向,进入施工虚拟现实的体验。

北湖污水处理厂-全景技术应用

8 协同管理平台

基于广联达BIM5D平台的应用,云端模式协同,移动端共享信息,实现了多方协同与移动办公,为项目的进度、成本管控、物料管理等提供数据支撑,协助技术管理人员及施工管理人员,有效决策和精细化的管理。

北湖污水处理厂-协同管理平台

9.施工图的深化设计

采用BIM技术,形象展示结构,直观发现结构错误,依托广联达BIM5D,进行施工流水段划分,更精细的优化设计施工图。

北湖污水处理厂-施工图深化设计

10.土建建模技术应用

基于设计施工图,建立了污水处理厂工程的BIM模型,直观展示复杂的单体结构,便于形象认知施工图,以及辅助施工方案的设计。

北湖污水处理厂-土建建模技术应用

11.钢筋建模技术应用

利用Bentley的钢筋建模软件,进行钢筋建模,能够导出钢筋模型,详细大样图及尺寸,提高钢筋算量效率。资料导入广联达BIM5D移动端,便于参照钢筋大样图,对施工队伍加工半成品钢筋进行查询。

北湖污水处理厂-钢筋建模技术应用

12.基于模型的结构验算

基于BIM技术的IFC标准接口,将建好模型的钢筋加工棚、观光平台、大模板支架技术等BIM模型导入迈达斯计算软件中,对结构进行验算,确保了施工安全。

北湖污水处理厂-基于模型的结构验算

13.机电建模技术应用

厂区管网错综复杂,管线多达10余类,利用BIM进行机电建模,及时检查出管线问题,并通过正确标高及坐标,精确施工,节省材料,减少返工。

北湖污水处理厂-机电建模技术应用

14.碰撞检查

依托Navisworks进行检查碰撞,发现机电与机电硬碰撞32处,机电与结构碰撞184处,结构与结构碰撞共计12处,避免二次施工,节省工期。

北湖污水处理厂-BIM碰撞检查

15.三维技术交底

三维交底让生产人员,清楚掌握结构,避免错误施工情况的发生,有效的缩短工期,和避免材料浪费。

北湖污水处理厂-三维技术交底

16.施工进度计划

基于广联达BIM5D的项目管理平台,围绕着并适应施工进度计划的要求,安排施工,优化施工进度计划,做到合理指导现场施工。

北湖污水处理厂-施工进度计划

17.复杂节点施工

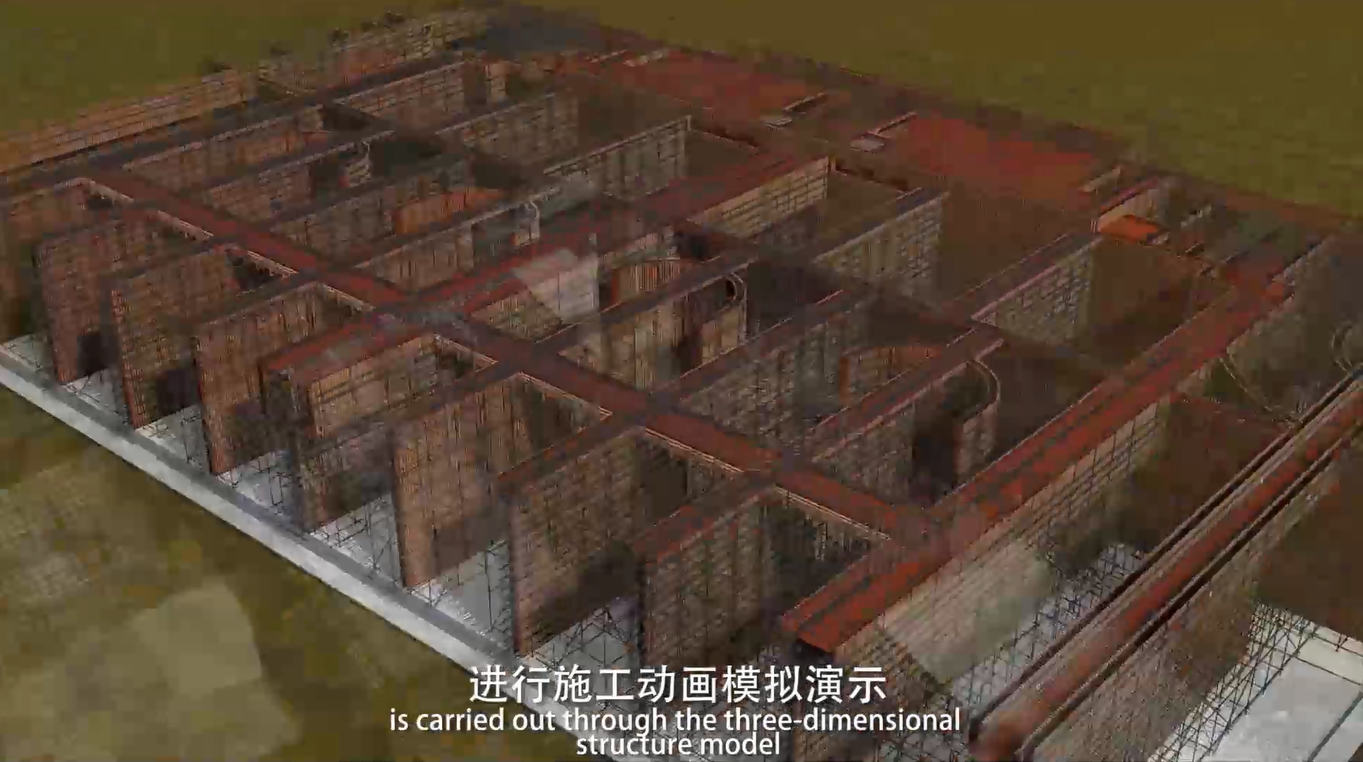

依托模型模拟施工,优化工序及工艺,改良生物池7区,占地面积约为4500平方米,内部结构分为三层,施工工序较为复杂。通过三维结构模型,进行施工动画模拟演示,发现施工工艺问题,及时进行调整。

北湖污水处理厂-复杂节点施工

18.工程量提取及成本分析

基于Revit软件建模,与广联达公司的工程算量软件数据关联,基于广联达BIM5D,达到任意提取工程量,在经济成本分析上,能够及时做出正确抉择和方案,节约成本。

北湖污水处理厂-工程量提取及成本分析

19.BIM技术培训

安排合理时间,进行技术培训,通过掌握BIM技术软件,进行BIM应用,解决实际的问题。

北湖污水处理厂-BIM技术培训

BIM的应用效益及经验教训

通过BIM技术应用,在工程优化、材料节约、成本节约、应用成果、人才培养、及工期优化均取得了良好的效果,为项目带来效益的同时,项目也受到社会各界的高度关注,受到了多家媒体的报道。

人才培养及改进方向

人才培养上采用三阶段化方式:第一快速基础掌握BIM技术及建模规则;第二对深化学习,培养综合性技术人才;第三综合性人才专职培养,掌握技术要领,根据需求改革创新。

下一步的实施项目及计划

依托武汉北湖污水处理厂工程,及沈阳西部污水处理厂工程,进行施工全周期的BIM技术应用研究,完善基于BIM的工作流程,并且增加一些激励机制,来调动大家对BIM工作的积极性,建立、完善基于BIM技术的项目管理体系。

北湖污水处理厂-封面
