报奖动画 | BIM技术印度光纤光缆厂房工程中的应用

2019年,我司与中建三局第一建设工程有限责任公司(简称中建三局一公司)合作,承建印度光纤光缆厂房工程项目,合作内容包括厂房实景建模、工程动画和项目BIM咨询服务,目前该项目处于竣工阶段。


1


项目介绍


本项目位于印度马哈拉施拉特邦蒲那Khed City工业园,结合产业整合、智慧城市和可持续发展的理念,拥有一流的基础设施及无限的工业活力。光纤光缆厂房的建设,将成为Khed City工业园工业增长引擎的重要一环。

项目包括办公楼、光纤光缆厂、计量房、气站及配套储罐、发电机配套房等6个建筑单体,施工范围包括强电工程、供电系统(变电所)工程、暖通空调工程、给排水及消防工程、气体动力工程、火灾报警系统工程、智能化工程、洁净工程、纯水处理工程、工业废水处理工程、大宗气体工程、电梯行车工程共13个工程系统。

2



项目重难点


针对印度光纤光缆厂房工程涉及专业多、设备管道复杂、施工精度高、工序衔接紧密、精细化管理需求高等特点,经过多方比选,最终选择Bentley BIM解决方案。


通过对ProjectWise、MicroStation 、OpenRoads Designer、OpenBuildings Designer、Synchro、Context Capture、BRCM、LumenRT等一系列Bentley软件的应用,完成了项目从工作环境搭建、多专业异地协同办公、图纸复核、模型优化、施工指导、成果精细化管理、数字化成果交付等多项成果,助力Khed City工业园智慧园区、智慧城市的建设3




项目动画


视频全长8分38秒,本视频为报奖动画,由我司动画部门制作。我司动画部成立10多年,制作项目动画多达两百个,包括报奖动画、投标动画、施工进度模拟动画、漫游模拟动画、施工方案模拟动画、施工安全交底动画、施工工艺模拟动画、设计汇报视频、企业宣传片、商业宣传片等。


项目应用


协同管理平台ProjectWise应用

为了克服跨区域办公沟通难度大、多专业协同交流繁琐、沟通不畅等难题,项目采用Bentley协同管理平台ProjectWise。将OpenBuildings Designer、BRCM等多款建模软件的工作空间集成至平台上。配置项目统一的模型信息、属性定义、图层设置、表达样式、单元库、出图模板等,实现工作环境的集中管理、项目信息的集中存储。4


其次,基于ProjectWise协同管理平台,通过自主研发的工作流定制插件,更好的适用于本土化标准的要求,对工作流程进行集中控制,实现BIM成果、施工日志、工作计划、付款清单等重要文件的审批确认,规范了项目的过程管理。


无人机倾斜摄影技术应用

5

关于场地平整,项目利用无人机倾斜摄影技术对项目场地进行实景航拍,使用Context Capture计算三维实景模型,通过在计算机浏览三维实景模型,帮助施工人员更全面的理解现有场地状况,规划构件运输道路及施工场地布置。通过Acute3D Viewer工具查看实景模型,发现场地西侧地势较低,由西向东地势先增到约+25m,后有降低到约+20m,场地中心及北侧地势均较高。利用软件实现场地测量及土方开挖量测算,代替传统计算方式,有效提高计算精度及工作效率。


三维管线综合应用
项目市政管线排布复杂,交叉碰撞多,为解决管线间碰撞问题以及避免项目施工时对政管线、检查井的碾压损坏。利用OpenBuildings Designer,进行管线排布优化处理,主要针对各专业碰撞优化、检修空间优化、预留预埋洞口、室外管网优化以及综合管线排布。

6

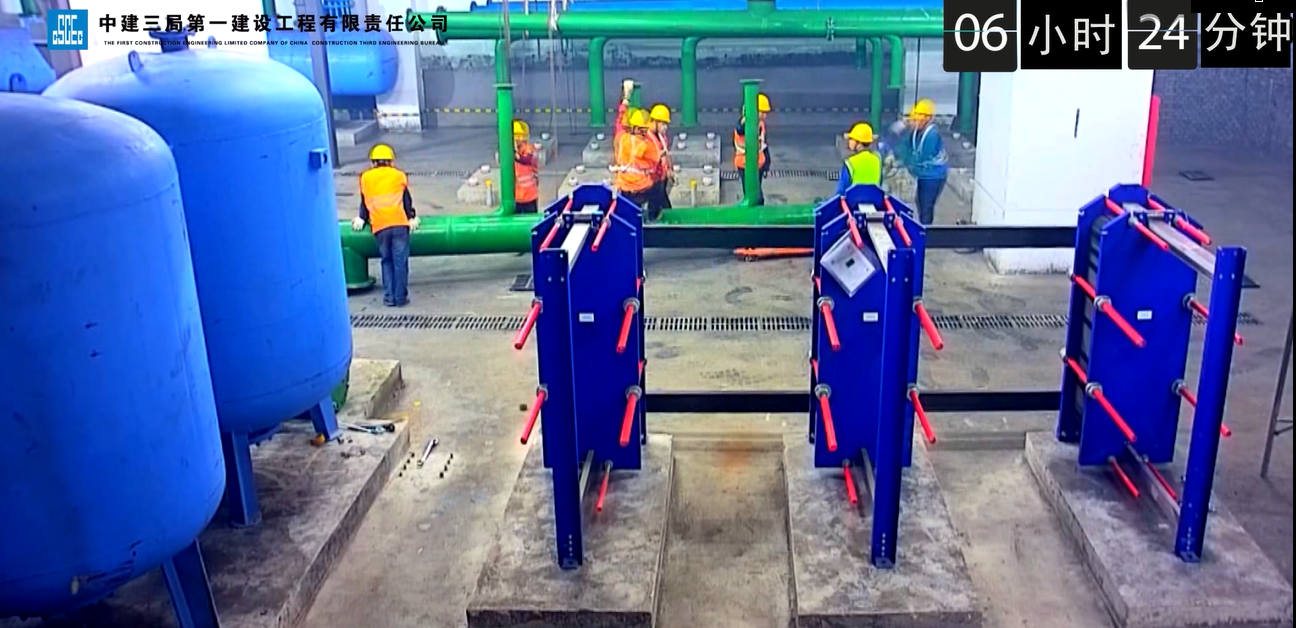

机房预制组装应用

传统的管道施工一般都在现场进行,存在着现场条件差,受作业条件影响大,作业面分散等问题。利用Bentley软件进行机房管道建模,在国内对整体机房管道进行预制组装并直接送往现场,减少了现场施工出现的误差以及材料和人工浪费,提高了施工的效率以及现场安装的精度。

7

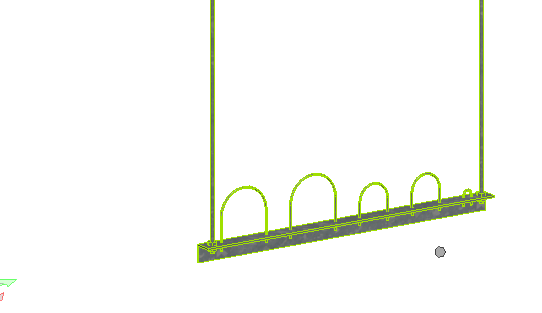

图片综合支吊架布置应用

为了使管线排布美观,利用BIM技术进行管综排布,尽可能采用综合支吊架。由于项目大部分钢材需在印度当地采购,采购批次及每批次采购数量、钢材型号则需要更精细化的管理。


910


利用MicroStation对支吊架进行参数化建模,形成项目综合支吊架单元库,并在OpenBuildings Designer对象编辑器中为每种型号的支吊架赋予属性,分别针对支吊架钢材界面尺寸、钢材长度、吊装高度、螺栓类型等属性参数进行定义。利用BIM技术,不仅处理了传统二维设计中难以解决的管线综合、支吊架布置等问题,更可统计出比传统二维设计图纸更加精准的工程量,根据施工阶段的不同,分批次采购钢材,解决项目钢材采购问题。


8



BRCM三维电缆敷设应用

电缆敷设在实际施工中一直都是一项比较繁杂的工作,传统手工电缆敷设工作量大、周期长、涉及设备数量多,工期节点难以把控,为提高工作效率,本项目决定采用BRCM软件进行电缆深化BIM应用。11图片

分别针对动力、CCTV、门禁、入侵报警、残疾人呼叫报警及综合布线系统,在施工前期精细化建立全项目三维模型,采用BRCM软件实现桥架与各专业机电管线综合深化,在计算机上建立SQL数据库,在BRCM软件进行电缆敷设时,从SQL数据库中读取桥架及电缆清册的数据,实现电缆的自动敷设,最终实现项目电缆敷设路径的自动化与最优化。

经过反复调试后,最终利用BIM软件直接输出电缆敷设拓扑图、电缆长度、电缆设定路径及各段长度明细表信息等,并通过切图,将三维模型输出为二维视图保存到已制定好的图框中,添加必要的视图注释、标记等数据后导出施工图纸,用于指导现场电缆敷设。成功解决电缆算量问题,提高现场施工效率

12


项目意义

借助Bentley BIM解决方案,缩短计划工期60个工日,项目实施预算由2.35亿元控制为2.1亿元以内。通过协同平台,可有效减少国内技术人员在印度作业人数,控制人员外派时间。

基于印度光纤光缆厂房工程,项目BIM实施团队结合以往BIM实施经验,对行业内各项BIM标准进行了进一步的实施验证与完善,对BIM应用深度进行更深一步的拓展,并以此项目为基础,进一步制定及完善企业,乃至行业内的BIM实施细则。

13
