1.设计可视化
BIM的可视化功能,将二维图纸转化为三维模型,在设计过程中实现“所见即所得”。为业主展示直观的设计方案,提高项目的观赏度及阅读能力,改善沟通环境。
2.可视化检测
传统CAD的二维图纸,需要设计及施工人员发挥巨大的想象力,对N张图纸进行套叠排查。
3.可视化施工进度

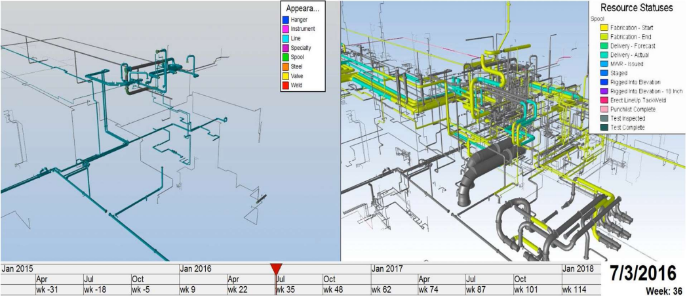

三维可视化功能与施工进度计划结合,编制4D施工进度模拟计划,模拟施工现场进度,并与实际进度进行对比,及时调整项目进度,优化施工方案。
4.可视化技术交底
利用BIM技术进行动态演示,有利于施工技术交底。向作业人员直观地展示详细的施工工序和施工重点,指导施工人员进行安全高效的施工行为,从而提高施工过程质量,推动施工进度。在BIM三维模型的基础上,进行建筑、结构、机电、装饰等各专业深化设计,并随工程进展绘制土建-机电-装修综合图,通过各专业三维图叠加、综合,做到三维可视化,及时发现综合图中各专业之间的碰撞、错、漏、碰、缺等问题,并根据BIM模型提供碰撞检测报告,及时进行解决,以实现图纸设计零冲突、零碰撞,...
对于轴测图的绘制,业内一般通过CAD软件,利用坐标法、叠加法或切割法等方式来绘制。这些绘制方式,对于简单的轴测图来说,比较便利。对于复杂的轴测轴,我们要如何快速准确的绘制?通过使用 OpenPlant Isometrics Manager 提高等角图的质量和准确度。通过该软件从多个三维模型源下提取智能等角,能节省...
