Bentley在轨道交通领域的BIM正向设计实践

2026/08/19

一、翻模之痛，正向求解
艾三维-Bentley在轨道交通领域的BIM正向设计实践1

传统轨道交通BIM模式是“先CAD出图，后翻模”——设计变更时图纸和模型不同步，管线碰撞、洞口错位等问题到施工才暴露，BIM沦为“展示花瓶”。正向设计则要求直接以三维模型为设计载体，由模型生成施工图，让BIM从“结果”变“过程”。

二、OpenRail Designer：专为轨道而生的设计平台

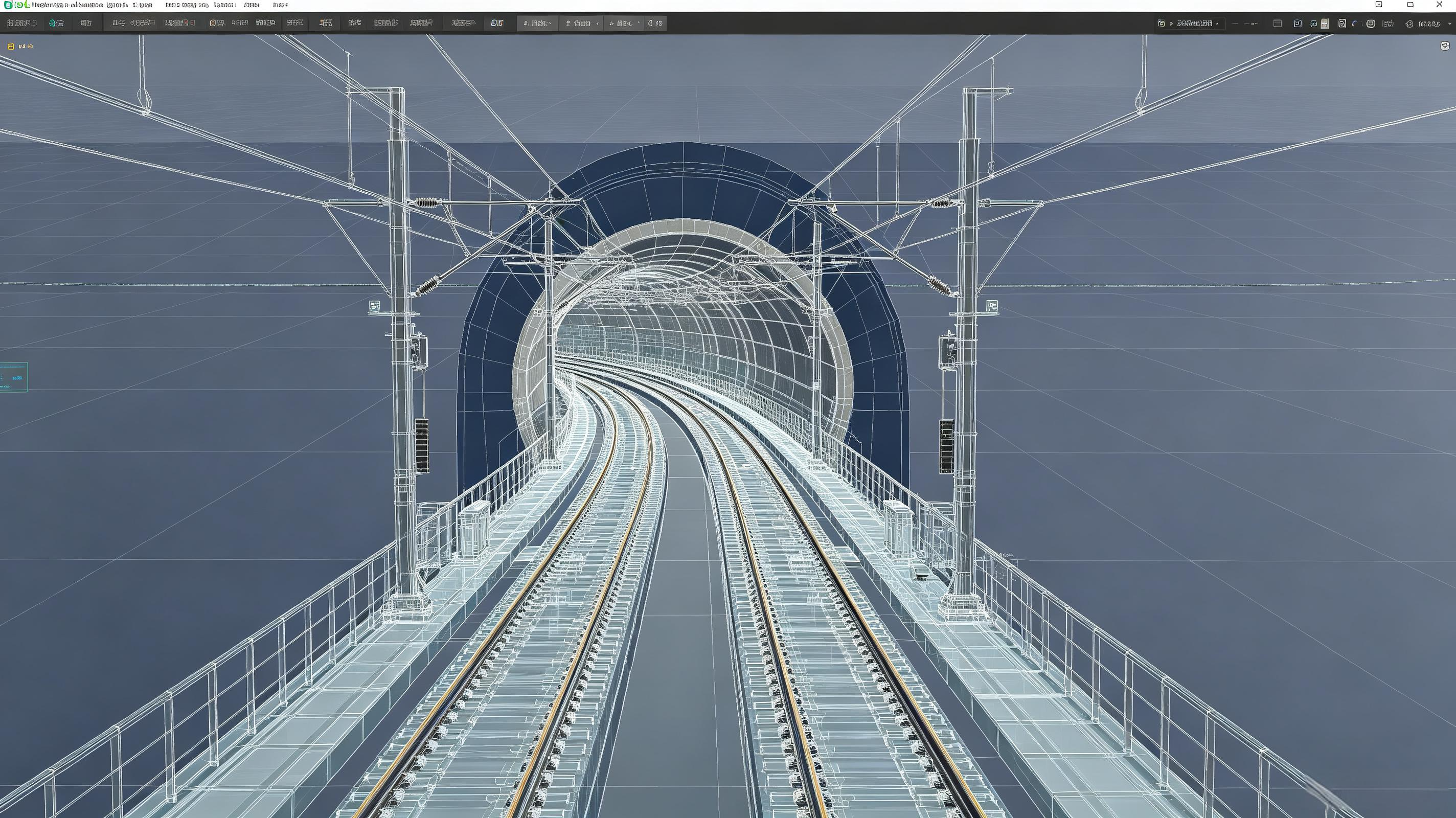

艾三维-Bentley在轨道交通领域的BIM正向设计实践2

Bentley的OpenRail Designer是轨道交通正向设计的核心工具，集成线路、路基、轨道、隧道、桥梁、接触网、给排水等专业，内嵌MicroStation图形平台。其独特优势在于：统一数据环境，所有专业在同一文件中协同，避免格式转换；参数化建模，轨道几何、道岔、接触网等均可参数驱动，变更自动更新；实景参考，可直接加载ContextCapture实景模型，设计更贴合现场。

三、正向设计三步走：从概念到出图

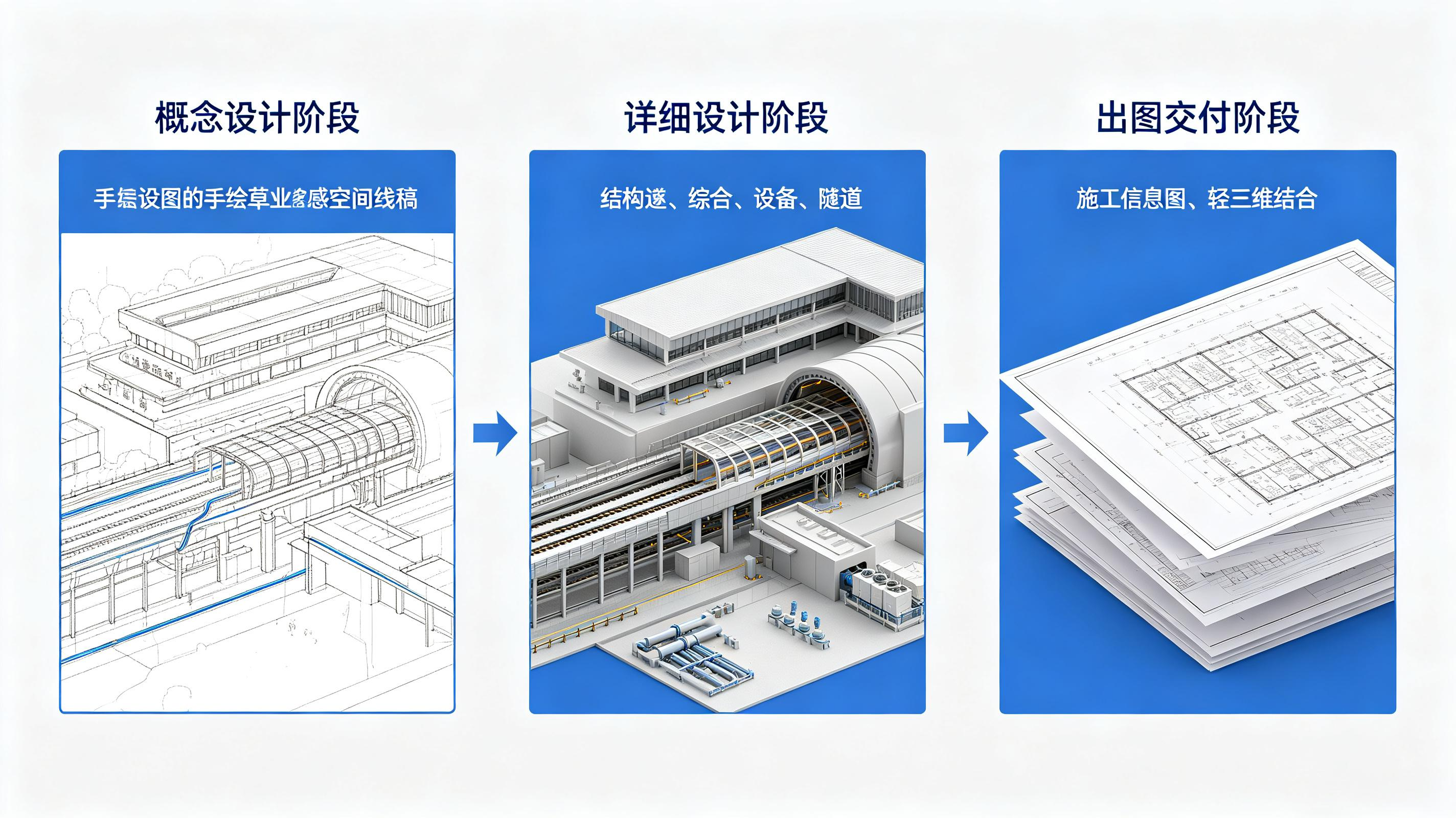

艾三维-Bentley在轨道交通领域的BIM正向设计实践3

Bentley轨道交通正向设计流程分为三个核心阶段：
概念设计：用OpenRail ConceptStation快速创建线路方案，几分钟内生成轨道几何、桥梁隧道初稿，结合LEGION进行人流模拟，验证站点合理性。
详细设计：各专业并行——OpenRail Designer做线路和轨道，OpenBuildings Designer做车站建筑结构，OpenBridge Designer做桥梁，ProStructures做钢筋，Substation做变电。
模型出图：所有专业模型在OpenRail Designer中总装，直接剖切生成二维施工图，保证图模一致，同时输出工程量清单。

四、深圳地铁13号线：正向设计的真实战场
艾三维-Bentley在轨道交通领域的BIM正向设计实践4

深圳地铁13号线是Bentley平台正向设计的标志性试点。项目团队基于OpenRail进行二次开发，建立了地铁轨道构件库（钢轨、扣件、道岔等），实现了快速建模、自动出图、工程量统计、接口碰撞检查四大目标。
关键成果：设计变更时，只需修改路线参数，所有关联模型和图纸自动更新，协作效率提升约40%，碰撞问题在设计阶段即被消除，避免了后期返工。

五、协同与数字孪生：让模型“活”到运维

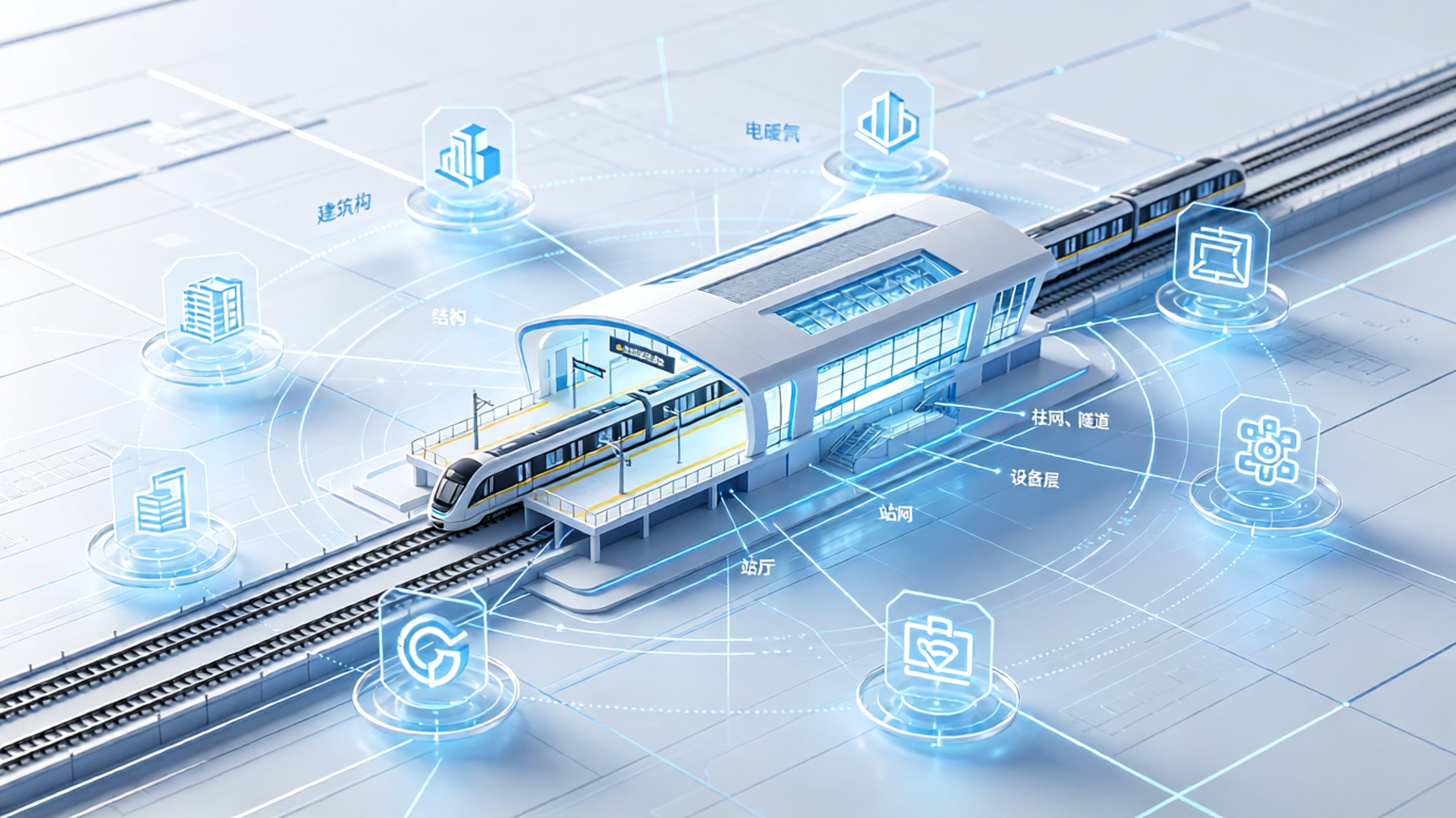

艾三维-Bentley在轨道交通领域的BIM正向设计实践5

轨道交通涉及数十个专业，协同是最大难点。Bentley的ProjectWise协同平台提供“单一数据源”，所有专业实时同步，设计变更即时通知。在某高铁站房项目中，通过碰撞检查发现管线冲突40余处，减少返工成本300万元。
模型成果还可通过iTwin平台延续到运维阶段。绍兴地铁1号线利用Bentley数字孪生技术，节约成本1200万元；吉隆坡地铁项目生产效率提高35%。正向设计不仅让BIM变得“正确”，更让模型的价值贯穿全生命周期。

六、结语
艾三维-Bentley在轨道交通领域的BIM正向设计实践6

从“翻模”到“正向”，不仅是工具切换，更是设计思维的重构。Bentley通过OpenRail Designer及协同生态，为轨道交通行业提供了一条可落地、可复制、可延续的数字化设计路径。当模型真正成为设计的“大脑”，BIM的价值才真正开始释放。

〈〉
