市政BIM项目做了不少，真正用起来的却没几个

2026/08/19

接触过不少市政项目，地铁、道路、桥梁都有。一个普遍现象是，很多项目BIM模型做完了，到了施工阶段该改图还是改图，该返工还是返工。模型成了应付要求的摆设，实际指导施工的作用很有限。问题到底出在哪儿？

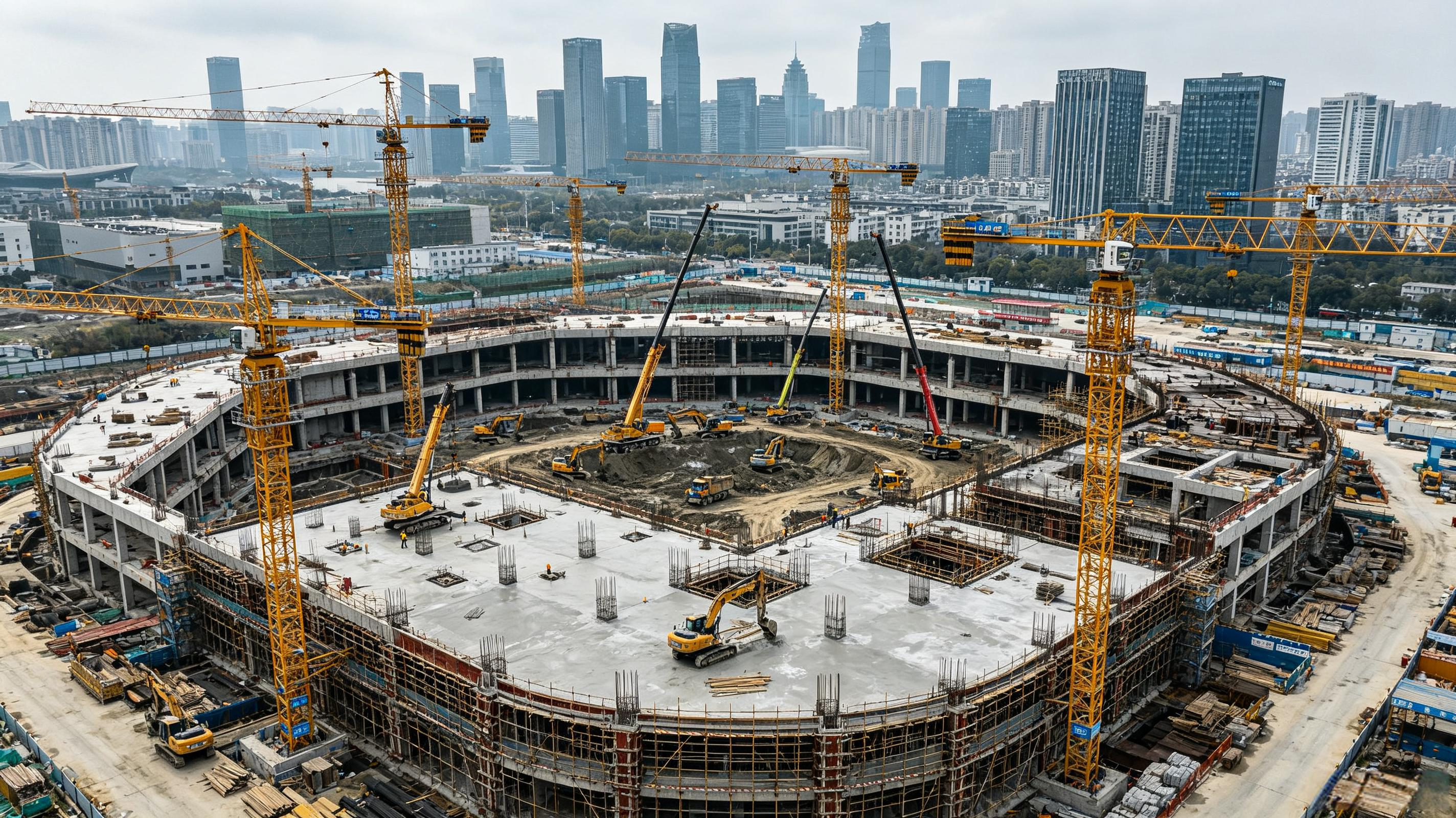

艾三维-市政BIM项目做了不少，真正用起来的却没几个1

黄木岗枢纽：V型柱施工难，BIM模拟来攻关
深圳黄木岗综合交通枢纽是国内首座“桥、站、隧”一体化的三线换乘枢纽，工程占地面积约13.5万平方米，总投资约70亿元。枢纽核心区采用了27对、共计54根不同倾斜角度的V型柱，最大跨度24.68米，柱子最大倾角76.95度，为国内首次应用。

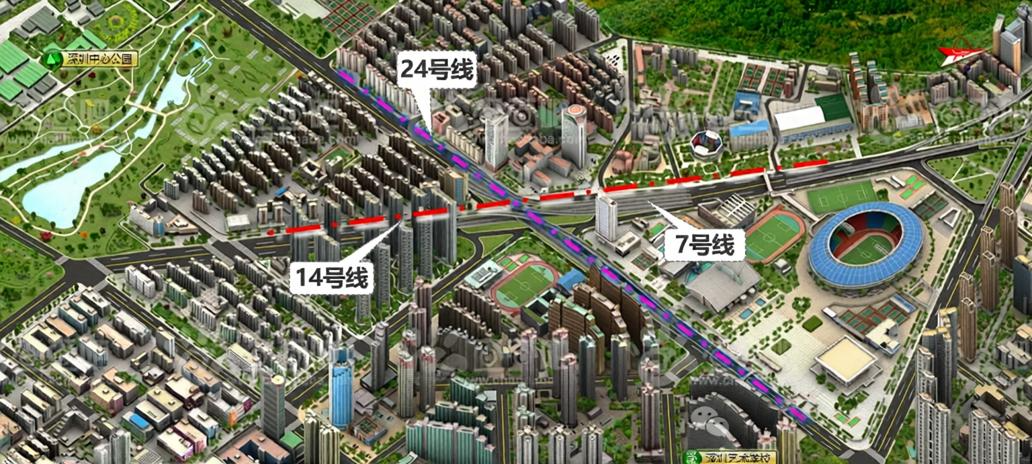

艾三维-黄木岗项目概况

每根V柱倾角各不相同，节点梁板钢筋多达18层，施工难度极大。项目团队通过BIM三维建模和工况模拟技术，反复推演V型柱全周期施工，攻克了这一技术难关。最终该项目利用BIM技术在V柱节点优化和精确定位中节省约560余万元，安全隐患排查效率提升20%。

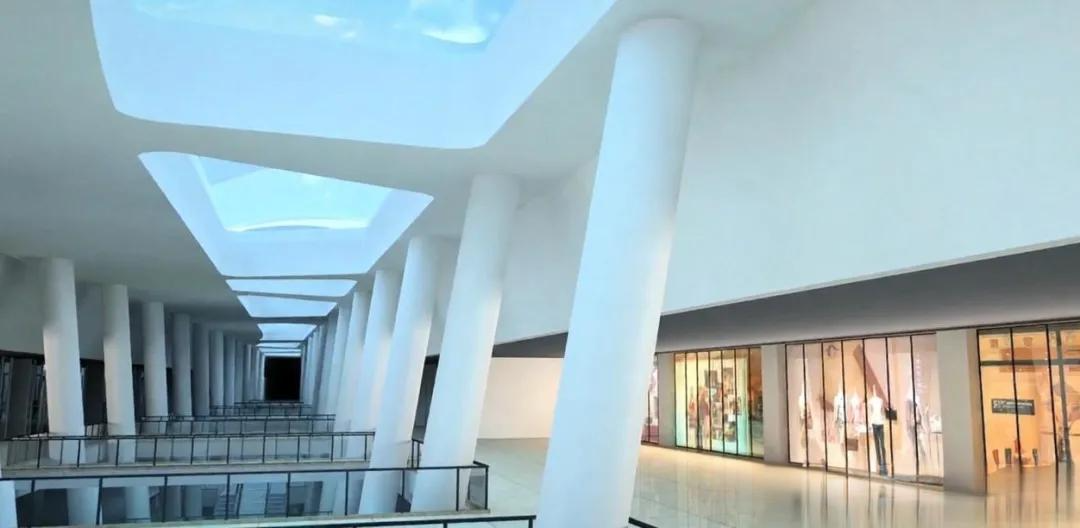

艾三维-黄木岗项目V型柱

滨海大道：地下管线摸不清，三维扫描来还原
深圳滨海大道交通综合改造工程西接沙河东立交，东至广深高速公路，全长5.95公里，其中主线下沉隧道段1.56公里，地面道路改造段4.39公里。改造后主线双向8车道，是深圳重要的城市快速路改造项目。

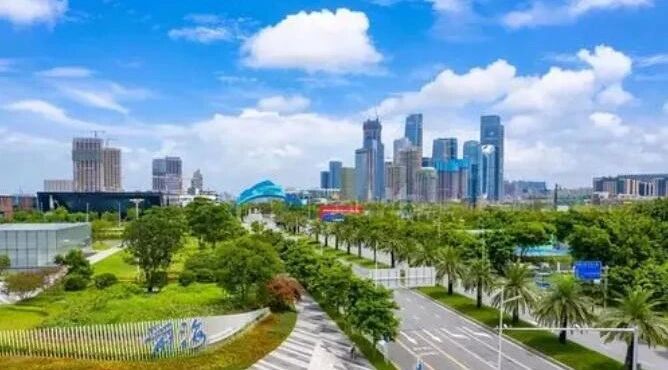

艾三维-滨海大道

这类道路改扩建项目最头疼的问题就是现状管线资料不全——设计图纸与地下实际管线走向往往对不上，设计方案迟迟落不了地。项目采用三维激光扫描技术对整条路段进行现状采集，生成点云数据后还原出真实的三维地下管线模型。所有井位、管径、埋深一目了然，新设计方案直接在现状模型上推演，管线冲突、埋深不足等问题在设计阶段全部规避掉。

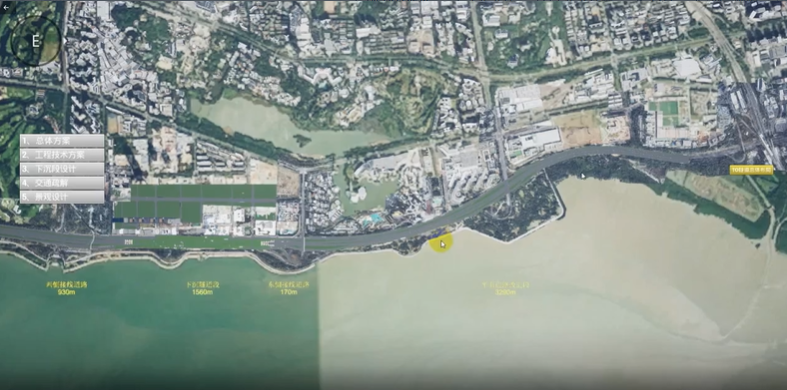

艾三维-滨海大道实景

禹门口黄河大桥：构件多、环节长，管理不能乱
国道108线禹门口黄河公路大桥位于陕西韩城与山西河津交界处，路线全长4.45公里，桥梁全长1660.41米。大桥分东引桥、主桥及西引桥三部分，是一座典型的跨黄河大型桥梁工程。

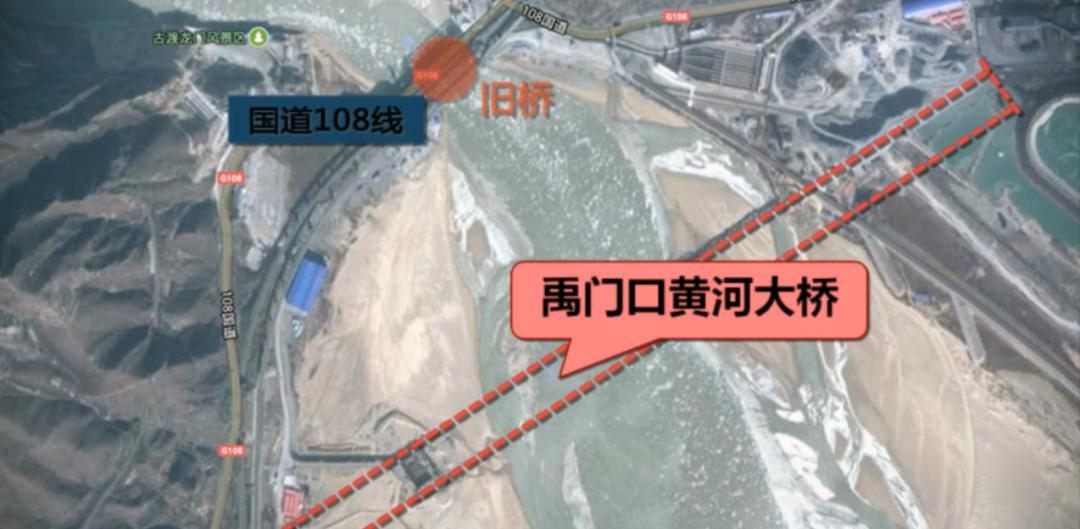

艾三维-黄河大桥

大型桥梁施工中，钢箱梁节段数量多、形状各异，从工厂生产到现场安装环节长，传统管理方式很难精准跟踪每个构件的状态。项目团队把BIM模型拆解到构件级，每个构件赋予唯一编码，关联生产、运输、安装全流程信息。现场通过扫码即可查询构件状态和安装位置，吊装方案一次性通过审批，现场安装顺序清晰，前后环节衔接顺畅。

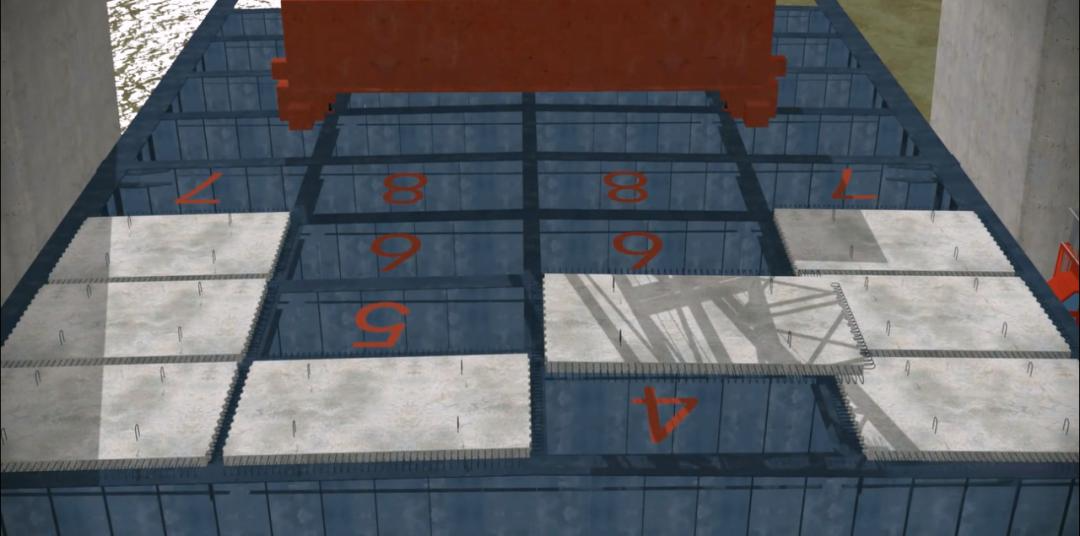

艾三维-黄河大桥编码

BIM能落地的项目，都做对了一件事
回顾这些项目，BIM真正发挥了作用的共同点，不是模型做得多么精细，而是在关键环节解决了实际问题——要么是攻克了施工技术难关，要么是补齐了现状数据，要么是管住了构件跟踪。对工程管理人员来说，这些才是BIM技术最该做的事。
艾三维-市政BIM项目做了不少，真正用起来的却没几个2

〈〉
