项目情况
项目介绍
本市政项目为贯彻实施国家京津冀协同发展战略由宏观政策向具体实施的重要环节,具有重要的里程碑意义,项目整体采用EPC总承包形式,总体投资高达数十亿元。
项目概况
项目难点
本项目涉及道路工程、桥梁、管线、电力照明等十余个专业,项目有要求高、专业覆盖广、协调难度大等特点,要求从设计开始就融入BIM技术 ,并贯通设计、施工及运维三个阶段。
应用难点
4D-BIM平台应用亮点
该项目针对市政道路项目的管理模式和具体需求应用了4D-BIM平台中的多个功能模块,结合现场人员的使用和磨合,现在4D-BIM平台已经在大面积的应用在项目的各个部分,发挥着不容小觑的作用。
模型显示处理
4D-BIM平台完美承载了Bentley 系列所构建的市政道路模型,做到了属性信息不丢失,模型形体不变型。
Bentley模型导入4D-BIM云平台
进度管理应用
通过project将项目进度计划导入到4D-BIM平台中,并和相应模型进行关联,方便查看;在项目进行过程中填入实际进度时间,进行进度分析和进度模拟,有效的辅助把控现场的施工进展。
进度与模型挂接
进度分析
质量安全管理应用
使用4D-BIM的三端进行简单快捷的质量安全问题现场填报,闭环问题处理保障问题的有效解决和反馈,在项目中已经大量使用该功能,并受到一致的好评。
三端协作管理现场质量安全问题
云平台统一存,数据实时联通
材料管理
材料管理辅助项目上对于材料、物料进行管控,结合派工单的使用更是能及时反应材料在施工阶段的使用情况。
网页端进行材料管理
根据任务单填报获得材料动态消耗量
现场监控
在4D-BIM管理平台中,可以查看项目中各个摄像头的实时影像并且可以进行操纵。摄像头的位置会在模型中显示,方便对于现场进行管理查看视频画面。

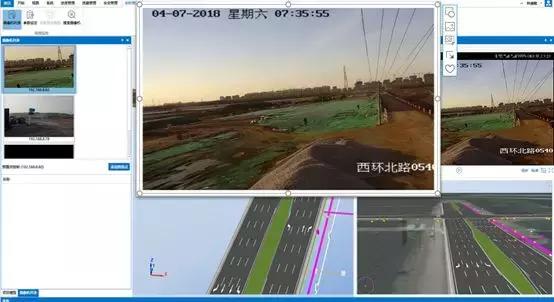

在平台中实时查看项目现场
