隧道工程BIM的难点与解法——地下空间建模为什么比地上难10倍？

2026/08/24

提起BIM建模的难度等级：房建项目算入门；桥梁市政算进阶；而隧道工程尤其是山岭隧道和水下隧道，堪称地狱级难度。同样是用Revit拉模型，地上建筑从±0开始逐层向上，有规整的轴网和明确的标高；隧道却要一头扎进看不见的地下，面对的是不断变化的地质条件、延绵数公里的线性结构，以及施工过程中随时可能调整的设计方案。地下空间建模的复杂度，确实是地上项目的数倍乃至十倍。

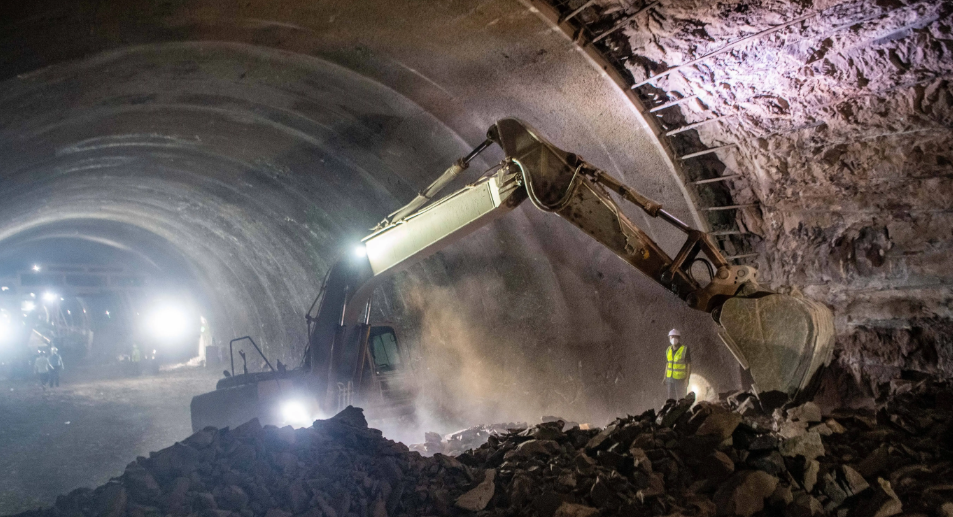

艾三维-隧道工程BIM的难点与解法——地下空间建模为什么比地上难10倍？1

难点一：地质条件的不确定性，让模型“建完就改”
艾三维-隧道工程BIM的难点与解法——地下空间建模为什么比地上难10倍？2

地上建筑的BIM模型，地质勘察报告出来后基本定型，桩长、基础形式一目了然。隧道则完全不同——你永远不知道盾构机掘进下一米会遇到什么样的岩层。隧道工程具有结构呈线性、与地质条件密切相关的特点，这使得现有的BIM参数化建模技术难以直接应用。更棘手的是，实际施工中往往需要根据掌子面揭露的地质情况实时调整支护方案，导致竣工模型与设计模型可能产生显著偏差。传统做法是边施工边改模型，效率和准确性都难以保证。

难点二：线性结构的参数化建模，考验软件能力

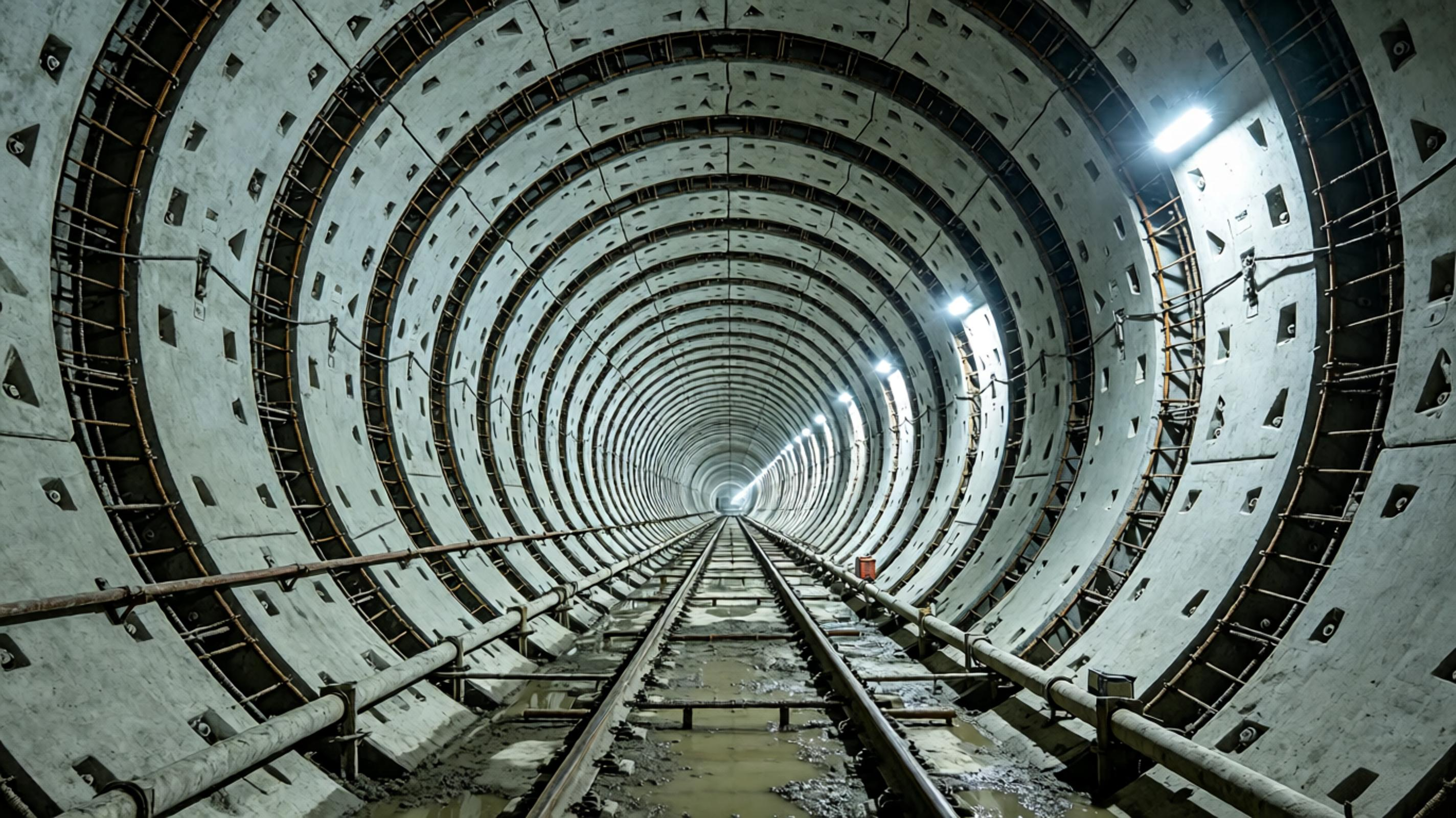

艾三维-隧道工程BIM的难点与解法——地下空间建模为什么比地上难10倍？3

隧道是典型的线性工程，动辄数公里长，由成千上万个衬砌环、开挖循环段组成。如果采用房建项目的建模方式逐个构件手动放置，一条5公里的隧道足够一个建模团队忙上几个月。明挖法隧道BIM建模长期存在效率低下和模型建立难度大的问题。此外，隧道截面沿线路方向不断变化，曲线段、变坡段的空间坐标计算本身就极其复杂，普通建模软件根本应付不来。

难点三：施工过程中的动态调整，让协同雪上加霜
艾三维-隧道工程BIM的难点与解法——地下空间建模为什么比地上难10倍？4

隧道工程的建造环境复杂多变，信息传递断层、多方参与协同管理困难、风险管控滞后等问题长期存在。隧道施工对周边环境影响显著且扰动较大，需要实时应对复杂地质扰动与多系统耦合效应。而且隧道合同多为单价合同，地质风险由业主承担，要求BIM模型能够支持基于里程和支护等级的精确、可审计的工程量统计，这远比房建项目的总价包干模式复杂得多。

解法：专业工具+全流程管理，让隧道BIM不再“难产”
面对上述难点，行业正在形成两条清晰的解法路径。

其一是采用专业的隧道BIM设计软件。通用建模软件在隧道面前往往力不从心，而像OpenTunnel Designer这样的专用工具，能快速整合岩土与线性工程数据、简化隧道衬砌及支护建模，并与PLAXIS等岩土分析软件无缝衔接。专业的事交给专业的工具，效率提升立竿见影。
艾三维-Bentley OpenTunnel

其二是构建全流程的BIM建造管理系统。以剑黎高速隧道群为背景的工程实践表明，通过构建“建模子系统—管理子系统—工程应用”三级一体化架构，采用Revit二次开发与Dynamo节点攻克参数化建模难题，再以Web端实现模型高效可视化，可以有效打破信息孤岛、实现多方高效信息共享。滨绥铁路敖头明洞的隐患治理工程也提供了有力佐证——团队构建精细化BIM模型，将几何信息、材料属性、病害数据全面集成，实现施工全过程“可视化预判”。

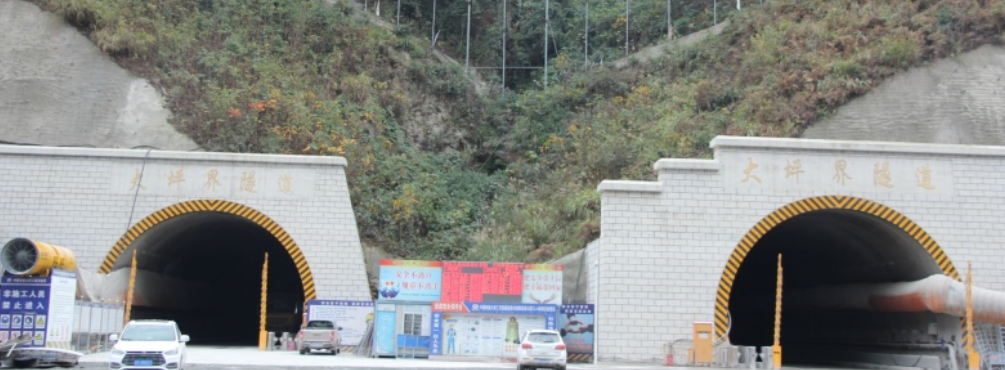

艾三维-剑黎高速隧道

隧道BIM的难度是客观存在的，但并非无解。选对工具、建好体系，地下空间的数字化之路完全可以走得通、走得顺。

〈〉
