如何构建CIM平台？BIM、GIS和IOT如何融入？

2022/12/01

CIM是什么？
城市信息模型CIM，是以建筑信息模型（BIM）、地理信息系统（GIS）、物联网（IOT）等技术为基础，整合城市地上地下、室内室外、历史现状未来多维多尺度空间数据和物联感知数据，构建起三维数字空间的城市信息有机综合体，是智慧城市和数字城市的最终表现形式。
BIM+GIS+物联网

智慧城市的核心基础技术架构：GIS+BIM+物联网
从数据类型上来讲，CIM是由大场景的GIS数据+BIM数据构成，属于智慧城市建设的基础数据。与传统基于GIS的数字城市相比，CIM将数据颗粒度细化到城市单体建筑物内部的一个构件、一扇门，将传统静态的数字城市升级为可感知、动态在线、虚实交互的数字孪生城市，为城市敏捷管理和精细化治理提供了数据基础。
CIM平台的建立，可以为城市管理、城市规划者提供数据支持。例如灾害模拟，暴雪暴雨、对城市排水管道进行推算。地震发生后，对人员疏散和道路抢修、抢救进行预案等。CIM说白了就是把现实世界在虚拟端进行建模（也叫数字孪生），增强城市管理能力、优化人们居住安全和居住环境。
CIM和BIM的关系
任何一座城市的建设都是从一幅城市规划蓝图开始萌芽，从单体建筑的建设开始逐步落地和完善的。BIM是构成CIM的重要基础数据之一，如果说BIM技术是信息化技术在建筑行业内的“点”式应用，那么CIM技术就相当于信息化技术浸润于各行业内的“面”式应用。CIM是BIM的升级版，BIM是单体，CIM是群体，也就是基于BIM的技术，才有了CIM体系。
CIM平台2

对于BIM技术而言，可以获得城市中每一个建设工程的虚拟三维模型，以及与这个模型对应的完整的、与实际情况一致的建筑工程信息库，从而实现建筑信息全寿命周期的集成，设计团队、施工单位、设施运营部门和业主等各方人员可以基于BIM进行协同工作，有效提高工作效率、节省资源、降低成本、以实现可持续发展。
对于CIM技术而言，可以汇集多源、高精度、全市域各要素的城市模型数据，通过对这些数据的深度挖掘、分析，产生新的涌现，实现对城市规律的识别，为改善和优化城市系统提供有效的指引。CIM是数字孪生城市智能化运作的核心，通过数字孪生城市的构建可以改变传统的城市发展模式，全面提高城市物质资源、智力资源、信息资源配置效率，形成虚实结合、孪生互动、迭代优化的城市发展新形态，开辟新型智慧城市的建设和治理新模式。
CIM、BIM和GIS的关系
对于CIM平台，其管理对象是一个区域甚至于是一个城市的数据，不能单纯的使用BIM技术来解决问题，在智慧城市建设的过程中需要应用到GIS来做数据的载体，单拿BIM数据来说，一个数万平方建筑物的BIM数据就要几百GB，其中更是包含着数万的三维构件；对于一个城市的数字化模型来说这只是其中之万一。
CIM平台3

CIM 基础平台总体架构
目前，GIS软件已经实现了BIM软件的数据格式接入，能进行大规模楼群的BIM数据管理，而CIM也已经不只是概念，许多地区都已经在进行着各种各样的尝试。
2020年9月，住建部印发了《城市信息模型（CIM）基础平台技术导则》的通知，规范了全国各地城市信息模型（CIM）基础平台的建设，推动智慧城市的建设。（2021年5月进行了修订）

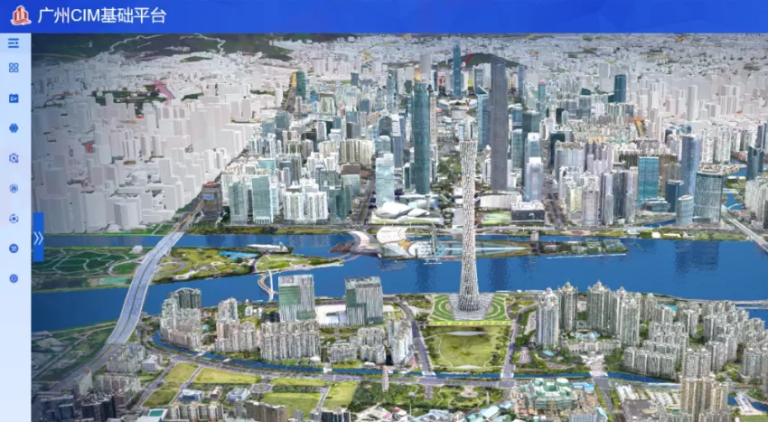

2021年7月，全国首个城市信息模型（CIM）基础平台——广州CIM平台正式发布。基础平台的核心应用具有三维模型与信息全集成、可视化分析、模拟仿真、AI辅助审查、多视频接入的无缝衔接与三维场景融合、物联网设备接入、BIM模型轻量化格式高效转接等多项功能，有利于大幅提升智慧城市和建设工程多方主体的精细化管理水平。落地CIM+工改、CIM+智慧工地、CIM+城市更新、CIM+智慧园区、CIM+智慧社区、“穗智管”城市运行管理中枢六大应用场景。
CIM平台4

现阶段，CIM平台的建设已突破技术难题，加快CIM平台信息完善（利用BIM技术进行建模，上传至GIS系统进行定位、融入物联网完善CIM平台），以城市数字孪生技术，实现人口空间、公共设施布局、基础设施建设、城市治理服务等分析，极大地优化城市空间布局，支撑城市科学规划、高效建设、精细化治理，确保城市安全、有序运行，将成为未来城市治理的终极目标。
