OpenTunnel Designer：隧道BIM正向设计的专用利器

2026/08/24

一、隧道设计的行业痛点

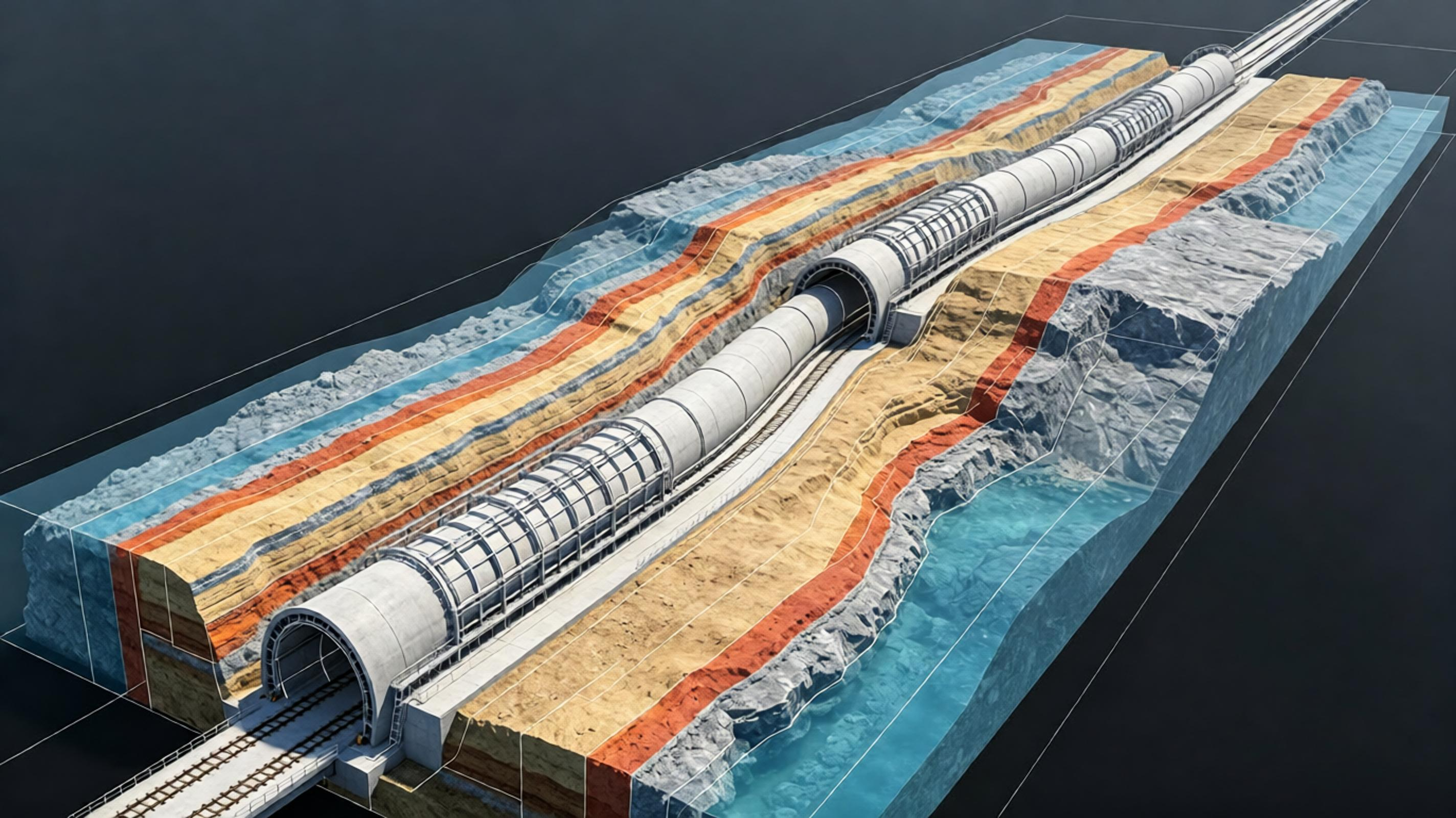

艾三维-OpenTunnel Designer：隧道BIM正向设计的专用利器 1

隧道工程深埋地下，地质条件复杂，涉及岩土、结构、道路、机电等多专业深度协同。传统设计流程中各专业软件彼此独立，数据孤岛严重，设计变更难以同步，碰撞问题频发，导致大量返工。Bentley推出OpenTunnel Designer——全球首款隧道建模与设计专用软件，基于MicroStation CONNECT Edition平台构建，为隧道项目提供统一的数字化环境。

二、参数化智能建模
艾三维-Bentley OpenTunnel

OpenTunnel Designer最核心的优势在于参数化、规则驱动的智能建模能力。用户通过参数化定义和组装组件，即可快速构建精准的隧道模型。

软件支持两大隧道类型：
传统隧道（明挖/钻爆法）：支持全开挖形状、衬砌与支护结构的完整建模；
TBM盾构隧道：支持盾构掘进建模，包括万能锥形环的精确表达。

2026版本新增钢拱架建模和TBM万能锥形环竣工状态呈现功能。模型参数化特性带来自动同步更新——当隧道线形或模板变更时，模型自动响应，无需手动逐项修改。

三、多专业协同设计

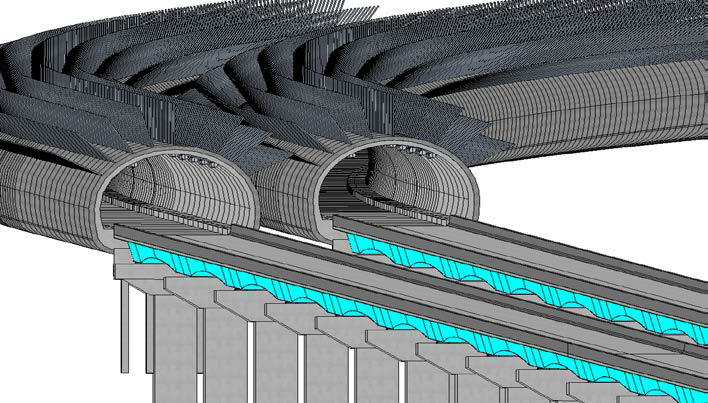

艾三维-OpenTunnel Designer：隧道BIM正向设计的专用利器功能

艾三维-OpenTunnel Designer：隧道BIM正向设计的专用利器功能

OpenTunnel Designer通过直接引用DGN模型，实现与OpenRoads、OpenRail、OpenBridge等Bentley软件的无缝协同。道路工程师完成的路线和纵断面、桥梁工程师建立的桥隧衔接段，均可直接引用。一旦引用的数据变更，隧道模型自动响应。软件原生支持世界坐标系，无需坐标转换——这对于绵延数公里的线性工程至关重要。

四、与PLAXIS无缝对接

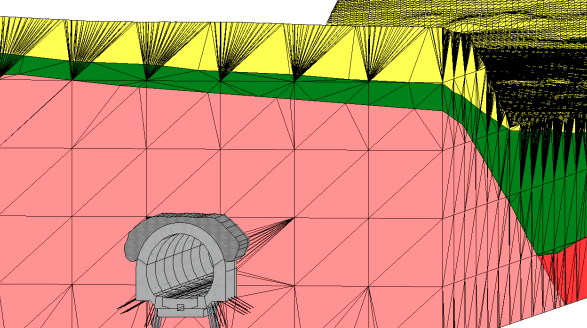

艾三维-OpenTunnel Designer：隧道BIM正向设计的专用利器联合Plaxis

艾三维-OpenTunnel Designer：隧道BIM正向设计的专用利器联合Plaxis

OpenTunnel Designer实现了与Bentley岩土分析软件PLAXIS的一键对接：用户可将模型中的土层几何与分析属性直接发送至PLAXIS，支持二维或三维分析。这种“设计-分析一体化”工作流，使工程师将更多时间投入方案优化，而非繁琐的数据转换。

五、自动出图与报告

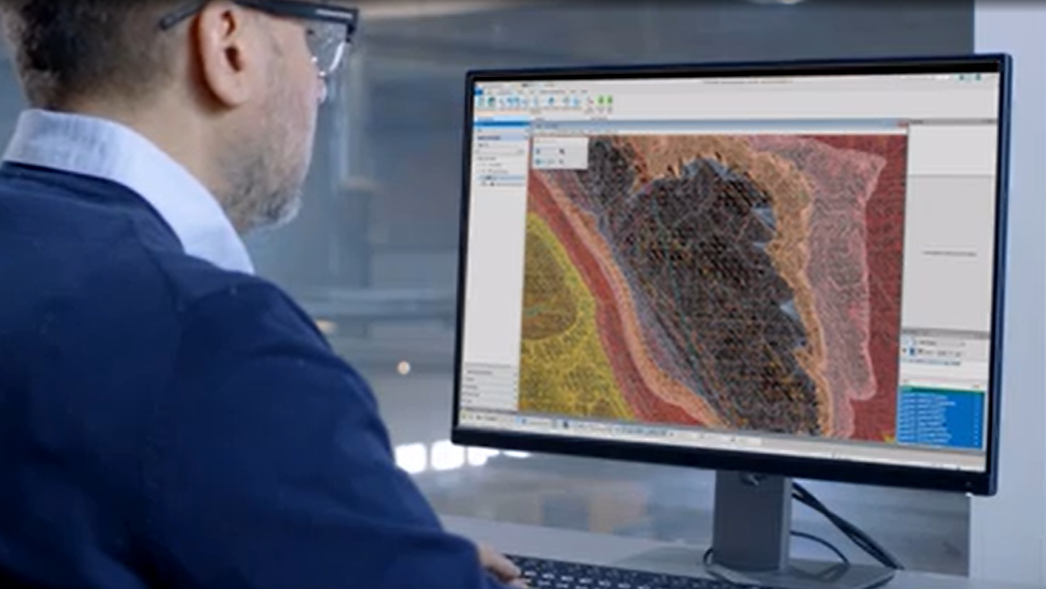

艾三维-OpenTunnel Designer：隧道BIM正向设计的专用利器出图

艾三维-OpenTunnel Designer：隧道BIM正向设计的专用利器出图

OpenTunnel Designer提供自动化出图工具，利用“动态浏览”功能快速生成平面图、纵断面图和横断面图。报告方面支持工程量估算、自定义动态报告，并可输出PDF、Word、Excel等格式，同时支持生成带工程属性的i-model用于数字化交付。

六、实战案例与结语

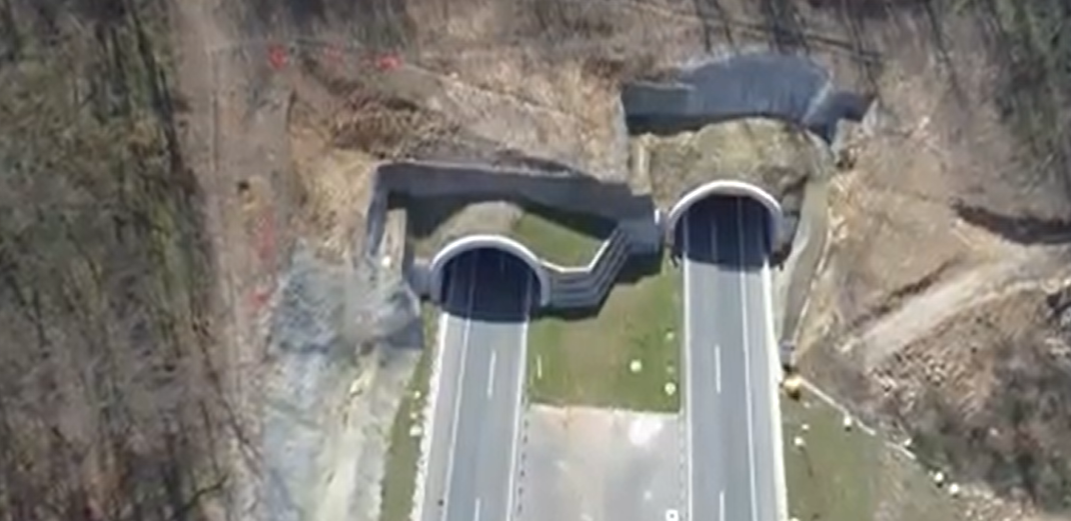

艾三维-OpenTunnel Designer：隧道BIM正向设计的专用利器案例

艾三维-OpenTunnel Designer：隧道BIM正向设计的专用利器案例

意大利Autostrade高速公路隧道群改造项目中，Tecne Systra公司利用OpenTunnel Designer建立协同数字环境，最终实现建模时间减少25% ，项目交付时间缩短21.5% ，碰撞规避时间减少30% 。

OpenTunnel Designer标志着隧道设计进入“专用时代”——从参数化建模到岩土分析，从多专业协同到自动出图，全链条被打通为高效、精准的数字化流程，可提升50%的生产效率。对于推进BIM正向设计的隧道工程团队，这无疑是一款值得深入应用的战略级工具。

〈〉
