管廊结构安全如何保障？Bentley STAAD与AutoPIPE联合分析完整指南

2026/08/18

一、STAAD.Pro：工业结构分析的硬核工具
艾三维-管廊结构安全如何保障？Bentley STAAD与AutoPIPE联合分析完整指南1

艾三维-管廊结构安全如何保障？Bentley STAAD与AutoPIPE联合分析完整指南2

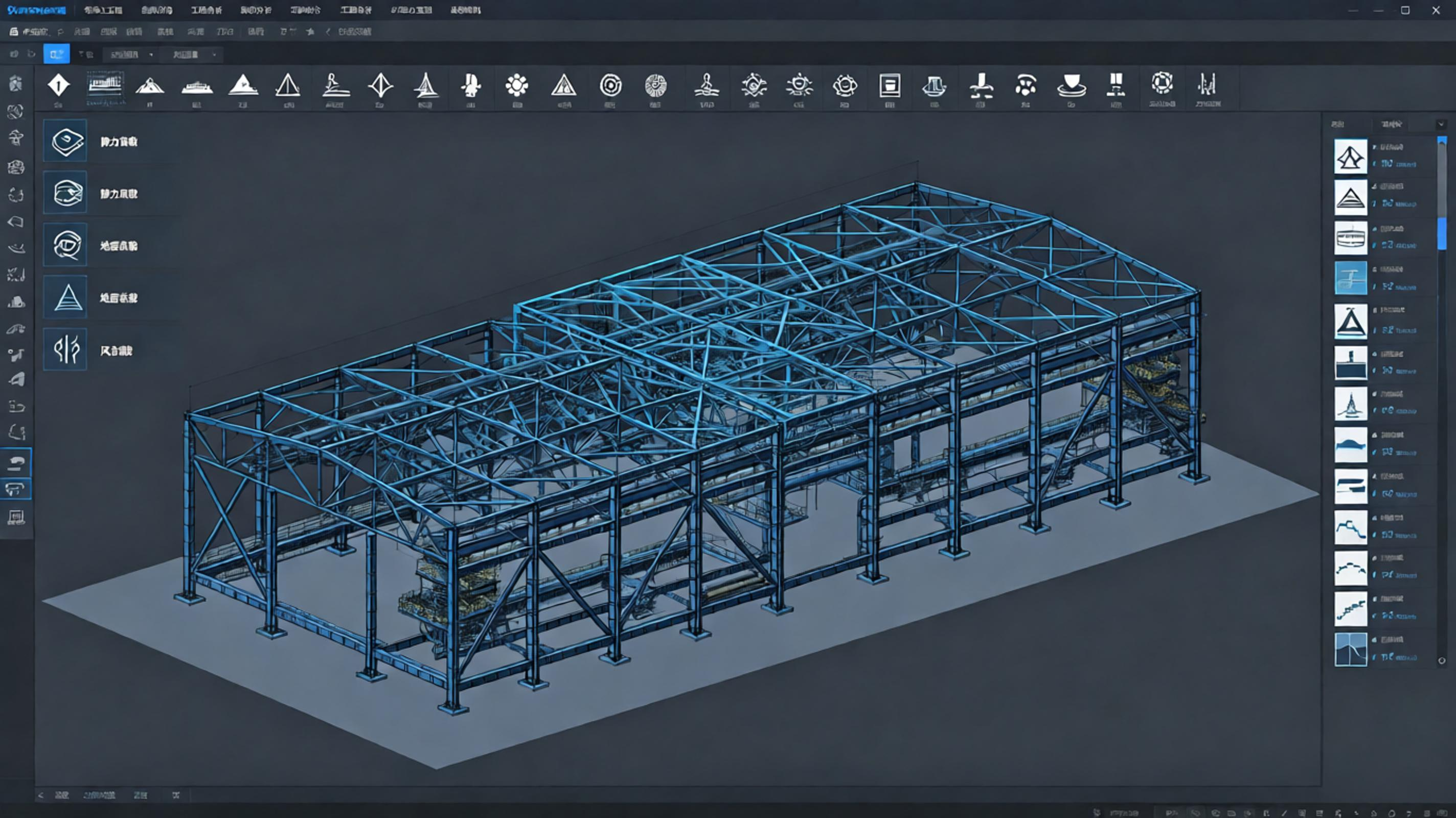

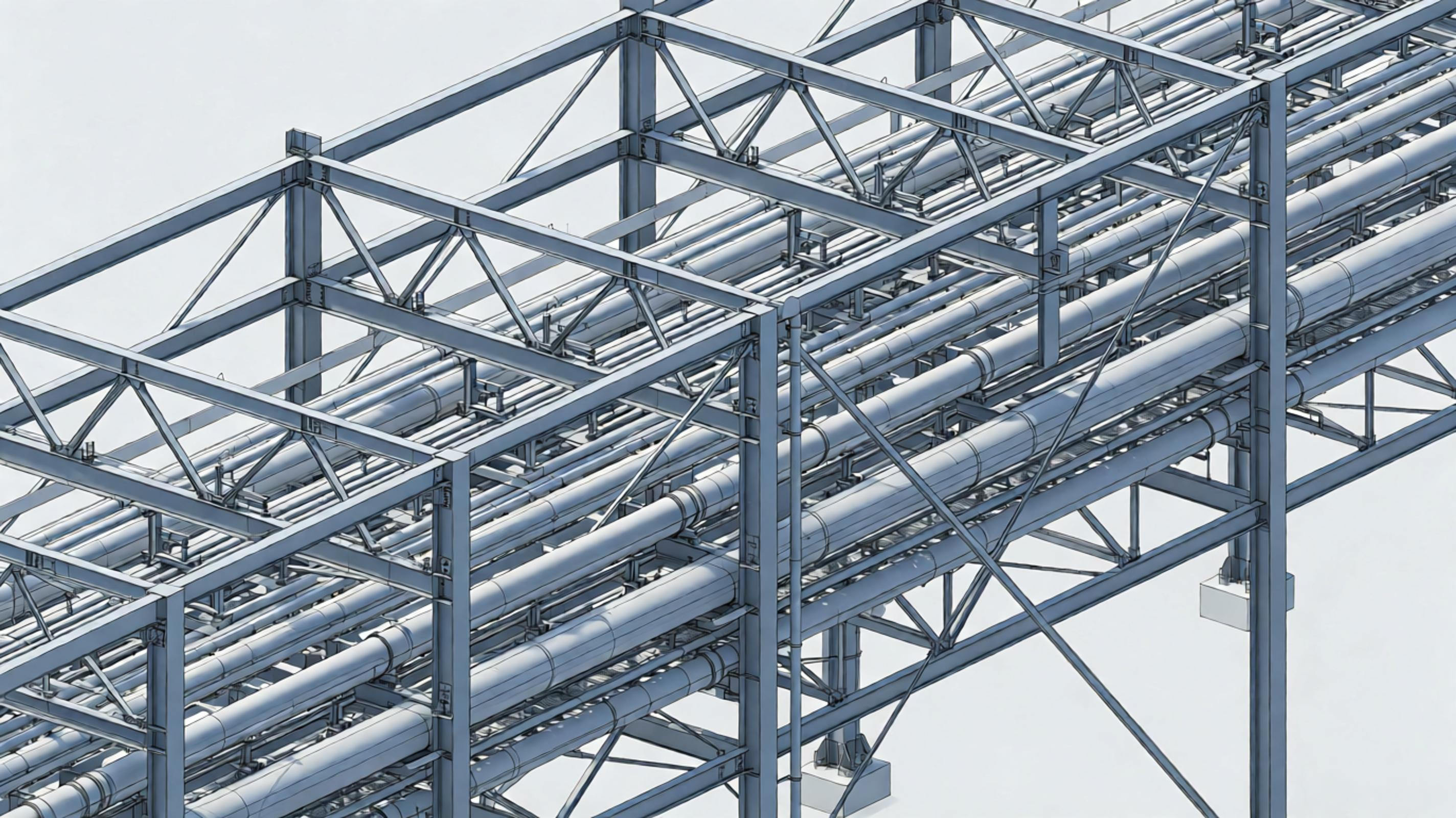

STAAD.Pro是通用结构分析与设计程序，在工业领域应用广泛，包括石化管廊、大型设备基础、电厂空冷岛、火炬塔架等。其核心优势在于：
多类型荷载综合分析：支持静力、动力、屈曲、P-Delta、地震谱分析等，可同时考虑风、地震、温度、设备振动等多种工况。
国际与国内规范全覆盖：内置GB 50017、GB 50011、GB 50009等国标，以及AISC、Eurocode等国际规范，2025版新增抗火设计验算模块。
典型场景：管廊钢结构优化设计、高耸火炬塔架风振分析、大型水池有限元计算等。

通过精准建模与多工况验算，STAAD.Pro帮助工程师在保证安全的同时实现材料用量优化。

二、AutoPIPE：管道应力分析的专业利器
艾三维-管廊结构安全如何保障？Bentley STAAD与AutoPIPE联合分析完整指南3

艾三维-管廊结构安全如何保障？Bentley STAAD与AutoPIPE联合分析完整指南3

艾三维-管廊结构安全如何保障？Bentley STAAD与AutoPIPE联合分析完整指南4

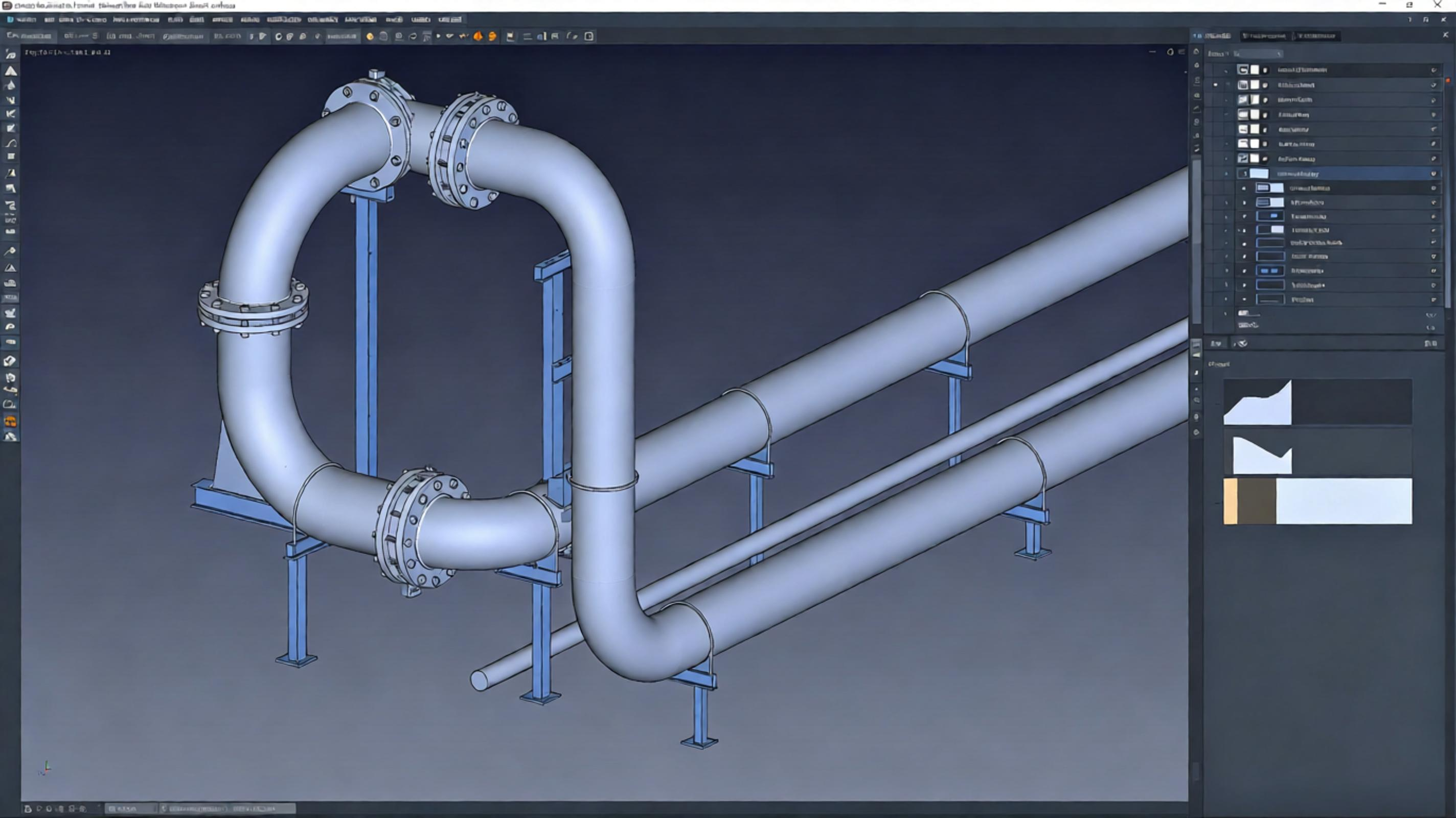

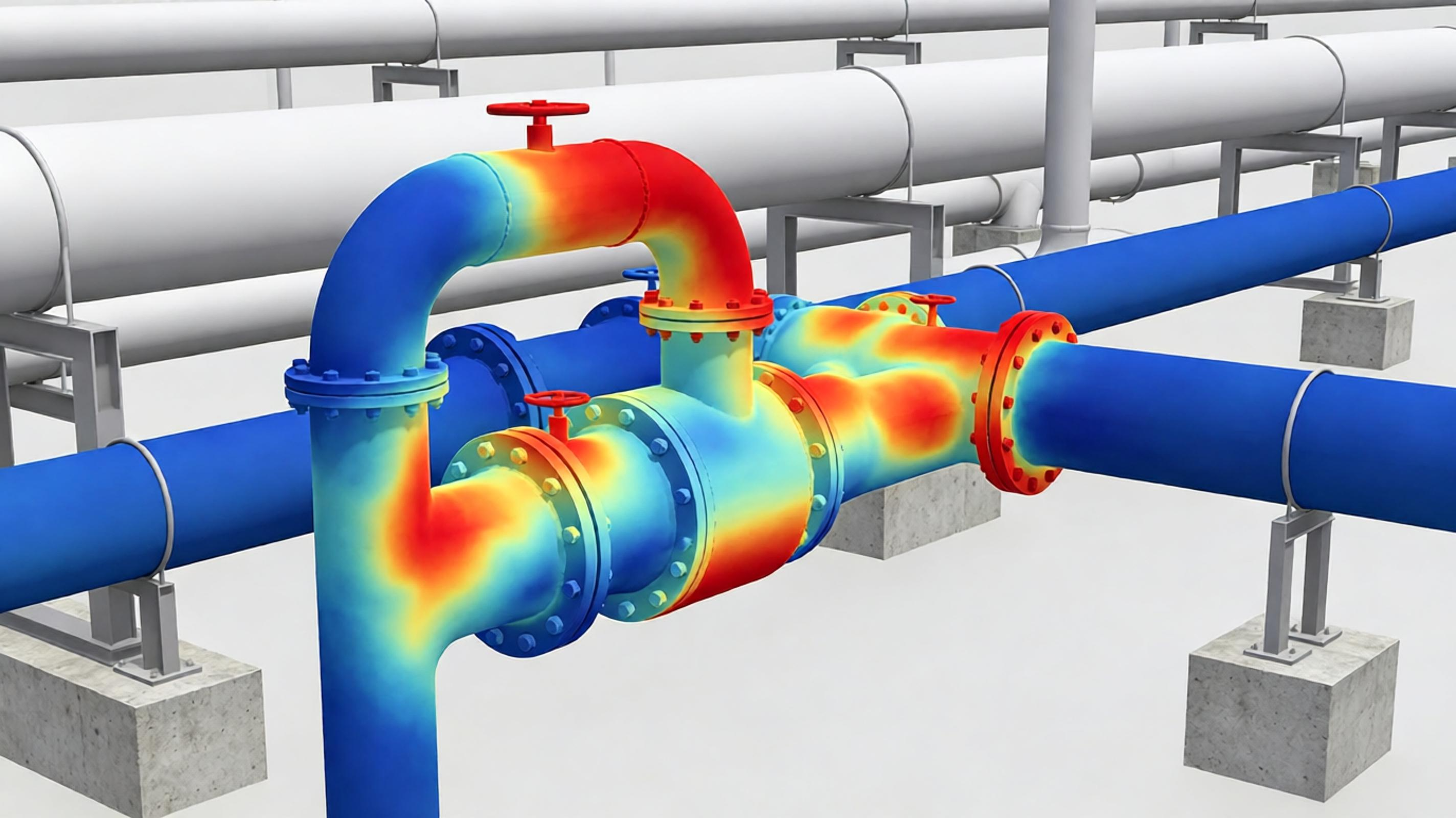

AutoPIPE是独立的管道应力分析CAE程序，采用有限元梁单元理论，模拟管道在热膨胀、压力、自重、风、地震、水锤等条件下的响应。
静态与动态分析：支持多达100组温度/压力工况、30组地震加速度、50组反应谱，内置水锤和蒸汽锤计算器，可自动生成时程动态分析。
埋地管道与法兰校核：可考虑土壤液化、地下水位影响，并对法兰连接进行泄漏安全性评估。
多规范同步更新：包含ASME B31.1/B31.3、EN 13480等最新版本，切换规范年份后材料及应力公式自动更新，避免人工查表错误。

典型应用：高温甲醇装置管道（300~900℃）、氧化铝工厂大直径管道优化、热力管道自然补偿段设计等。

三、STAAD + AutoPIPE：协同分析闭环
艾三维-管廊结构安全如何保障？Bentley STAAD与AutoPIPE联合分析完整指南5

艾三维-管廊结构安全如何保障？Bentley STAAD与AutoPIPE联合分析完整指南5

艾三维-管廊结构安全如何保障？Bentley STAAD与AutoPIPE联合分析完整指南6

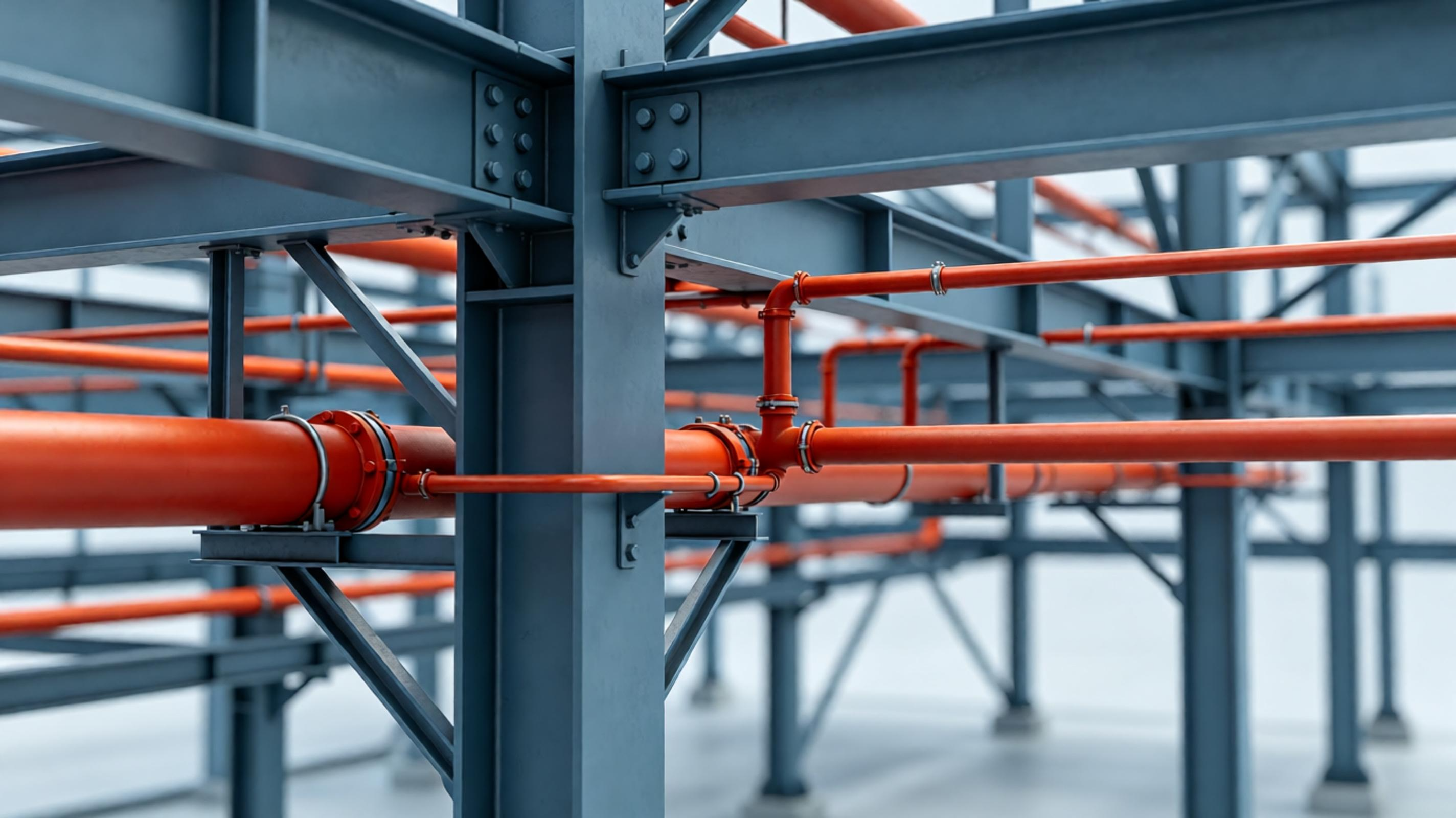

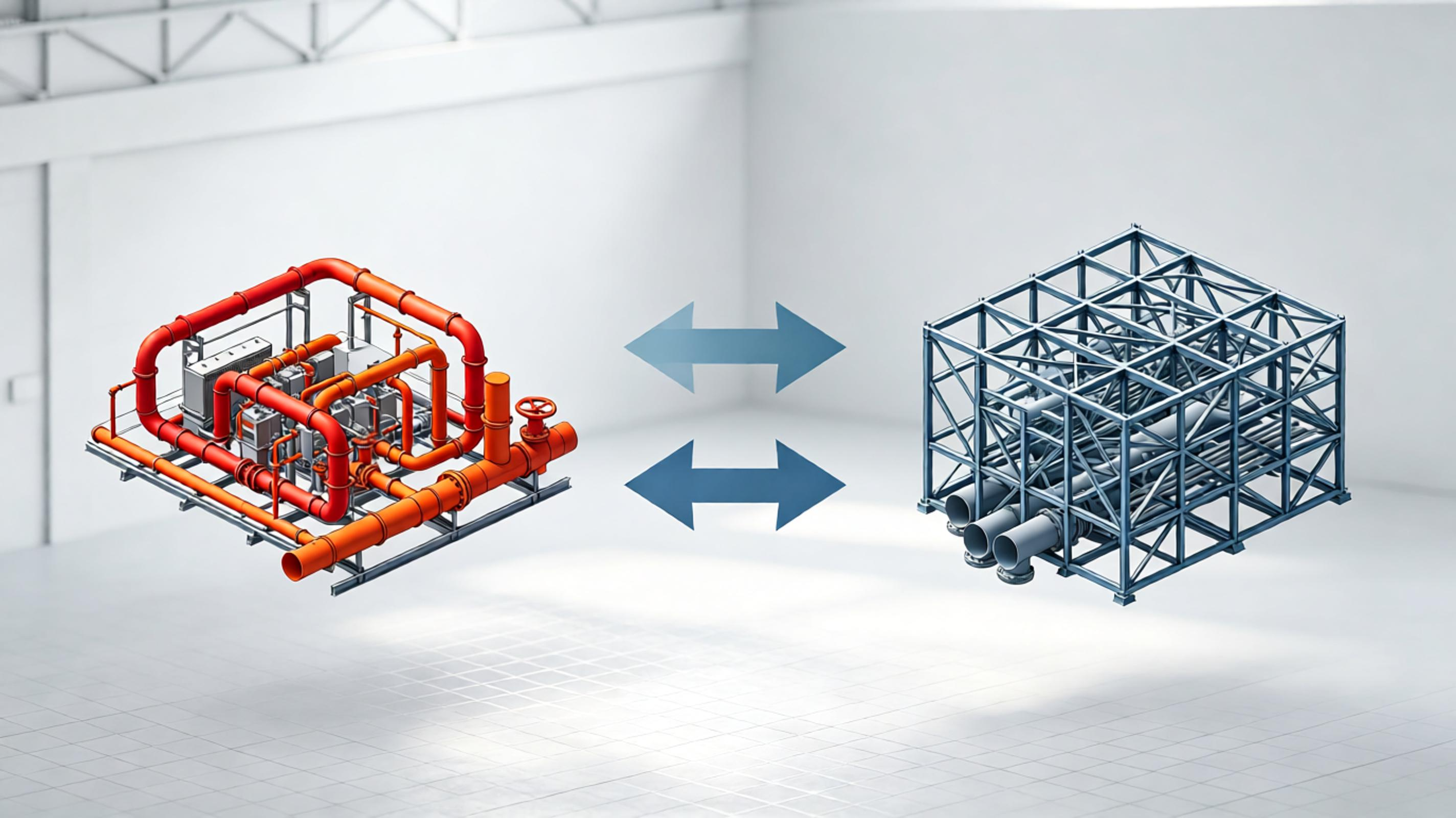

传统工作流中，结构与管道独立分析，支架刚度被假定为无限大，与实际不符。Bentley通过PipeLink插件实现双向数据集成，形成联合分析：
结构-管道双向耦合：将支架连接到真实结构模型，支架刚度由结构提供，动态分析使用联合模型的振动模态和质量，结果更真实。
荷载自动传递：AutoPIPE计算的支撑反力无缝传递至STAAD.Pro结构模型，从数小时的手动传递缩短至几分钟。
可视化协同：可在同一视图中叠加管道与结构模型，直观检查碰撞和支撑位置。

某甲醇工厂项目通过联合分析，耦合次数减少10倍，模型集成效率大幅提升，设计成本显著降低。

四、实战建议
艾三维-管廊结构安全如何保障？Bentley STAAD与AutoPIPE联合分析完整指南7

艾三维-管廊结构安全如何保障？Bentley STAAD与AutoPIPE联合分析完整指南7

循序渐进：初学者先从单一管廊或设备基础模型入手，熟悉建模、荷载施加与结果解读。
善用内置规范：直接选择项目所需的规范版本，软件自动处理材料与公式，避免查表换算。
尽早协同：在项目前期即建立STAAD与AutoPIPE的联合工作流，避免后期设计返工。
关注自动化：通过OpenSTAAD API和命令编辑器可实现参数化建模与结果提取，有助减少70%分析时间。

〈〉
