OpenPlant for China赋能冶金矿山多专业协同建模：二维PID与三维模型数据一体化实践

2026/09/18

冶金矿山协同设计的真正难点
艾三维-冶金矿山多专业协同建模新解法：OpenPlant for China打通二维PID与三维模型数据壁垒1

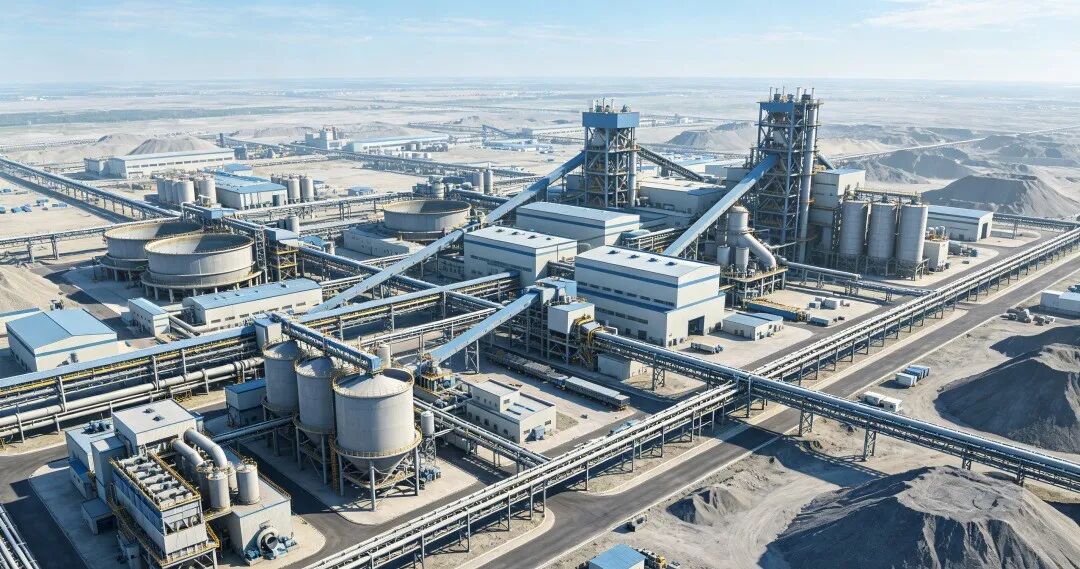

冶金矿山工程专业覆盖面广，一个选矿厂常涉及工艺、管道、电气、仪表、总图、结构等十余个专业。与化工、电力相比，其三维协同标准化程度偏低，非标设备占比高，建模表达复杂。更棘手的是，二维PID与三维模型长期缺乏统一数据通道：工艺改了管线，三维模型没有同步；设备参数调整，材料清单仍停留在旧版。设计团队常陷入“各画各图、合图才发现对不上”的循环，图模不一致成为返工和工期延误的主要来源。解决这一问题，必须从数据源层面打通二维与三维。

新版OpenPlant for China的关键升级
艾三维-冶金矿山多专业协同建模新解法：OpenPlant for China打通二维PID与三维模型数据壁垒2

艾三维-冶金矿山多专业协同建模新解法：OpenPlant for China打通二维PID与三维模型数据壁垒2

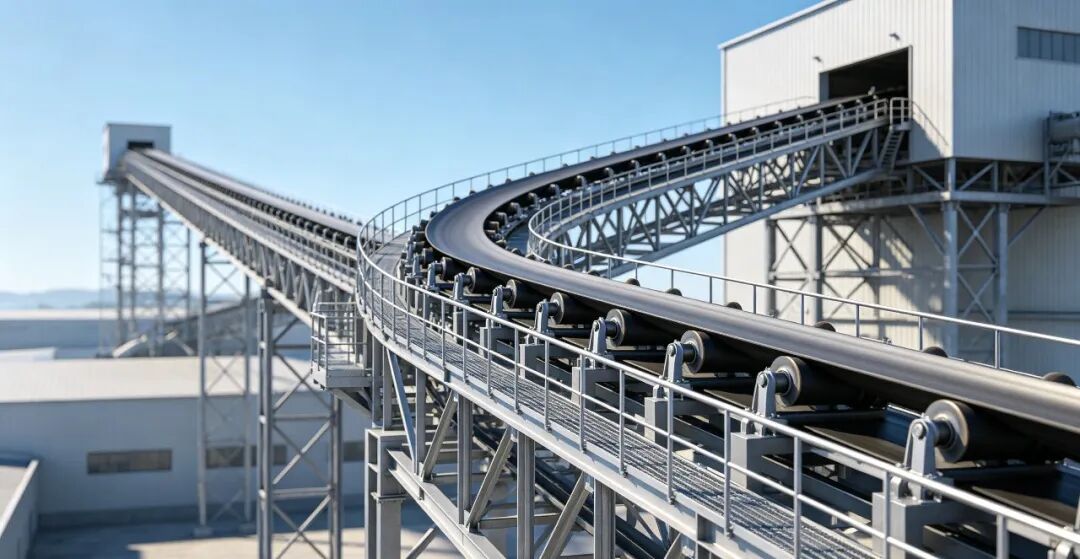

2026版OpenPlant for China针对冶金矿山场景新增物料输送设计工具，支持参数化栈桥建模和输送机快速布置，内置带式输送机等典型设备模型。工程师输入关键参数，即可生成完整输送系统三维模型，也能创建非标模型应对特殊工况。新版还加入智能阶梯剖、正交多边形剖切和多级嵌套剖切，支持一键将剖切视图布局为成套图纸。对冶金矿山项目而言，从破碎、磨矿到精矿输送的物料线建模效率显著提升，出图人工工作量明显下降。

Data Manager如何打通二维与三维
艾三维-冶金矿山多专业协同建模新解法：OpenPlant for China打通二维PID与三维模型数据壁垒3

艾三维-冶金矿山多专业协同建模新解法：OpenPlant for China打通二维PID与三维模型数据壁垒3

OpenPlant Data Manager以唯一数据源重构协同流程。PID中的设备、管道、阀门、仪表都带有唯一工程标签和属性数据，三维模型中的对应组件自动关联这些标签。当PID属性变化，三维端可同步更新；三维中新增组件也能反向注册。OpenPlant 2D到3D集成允许在三维环境中比对PID组件与模型等效组件，一致性检查器自动识别偏差。问题不再等到终审才暴露，而是在设计过程中持续校验，从根本上改变“先画图、后合图”的传统模式。

从数据录入到报表的协同闭环
艾三维-冶金矿山多专业协同建模新解法：OpenPlant for China打通二维PID与三维模型数据壁垒4

艾三维-冶金矿山多专业协同建模新解法：OpenPlant for China打通二维PID与三维模型数据壁垒4

Data Manager的价值不止图模同步。数据录入阶段，工程师只需在PID或三维模型中录入一次工程数据，系统自动分发到材料统计表、设备清单、管线综合表，全部来自同一数据源。校验阶段，系统自动检测管径与阀门不匹配、设备编号重复、管道等级缺失等常见错误。报表阶段，按项目要求自动生成材料统计和工程报表，减少人工统计误差。某氧化铝项目建立500多万个工程数据集并定义标准编码规则，通过2D/3D数据互用节省5000多个人工时，说明数据闭环的效益已经过验证。

落地价值与推进窗口
艾三维-冶金矿山多专业协同建模新解法：OpenPlant for China打通二维PID与三维模型数据壁垒5

艾三维-冶金矿山多专业协同建模新解法：OpenPlant for China打通二维PID与三维模型数据壁垒5

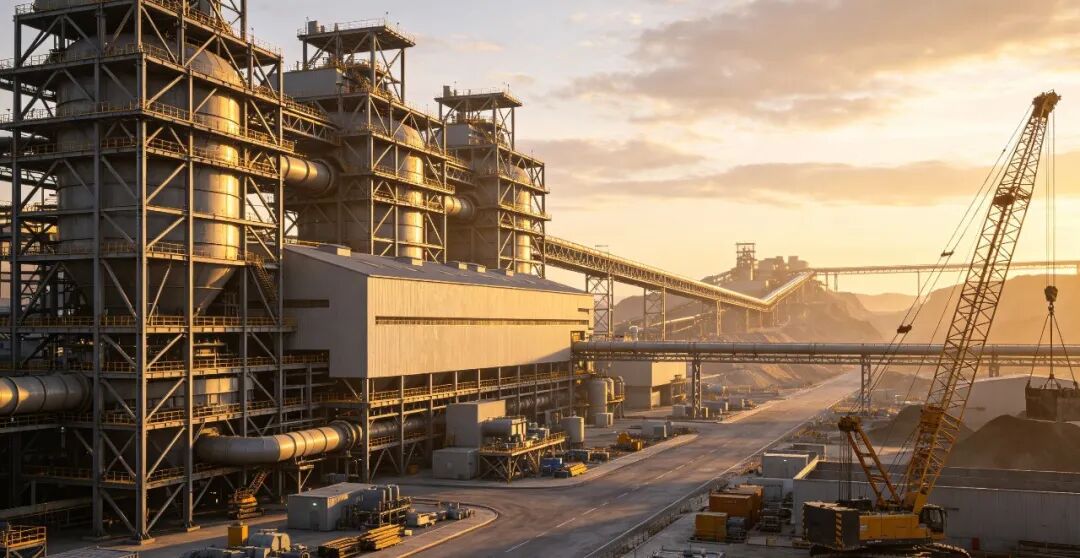

冶金矿山行业正迎来数字化升级窗口。钢铁智能化料场、海外氧化铝数字化交付、钢厂数字孪生等项目，越来越多将BIM正向设计和数字化交付写入合同。引入OpenPlant for China本地化模块有两个现实价值：物料输送工具降低特有设备建模门槛，Data Manager让协作从“后期合图”转向“同一数据源、实时同步”。宝钢工程实践显示，采用Bentley集成数字化方案后，碰撞率降低9%，设计周期缩短50%，施工周期缩短92天，返工相关成本减少约2000万元。协同建模正从可选能力变成成本与工期的实质保障。

〈〉
