楼宇三维可视化：从“建完没人用”到“运维主动干活”

这几年做楼宇三维可视化项目的团队不少，但一个尴尬的现实是：很多项目验收通过后，模型就再也没被打开过。

三维可视化≠数字孪生

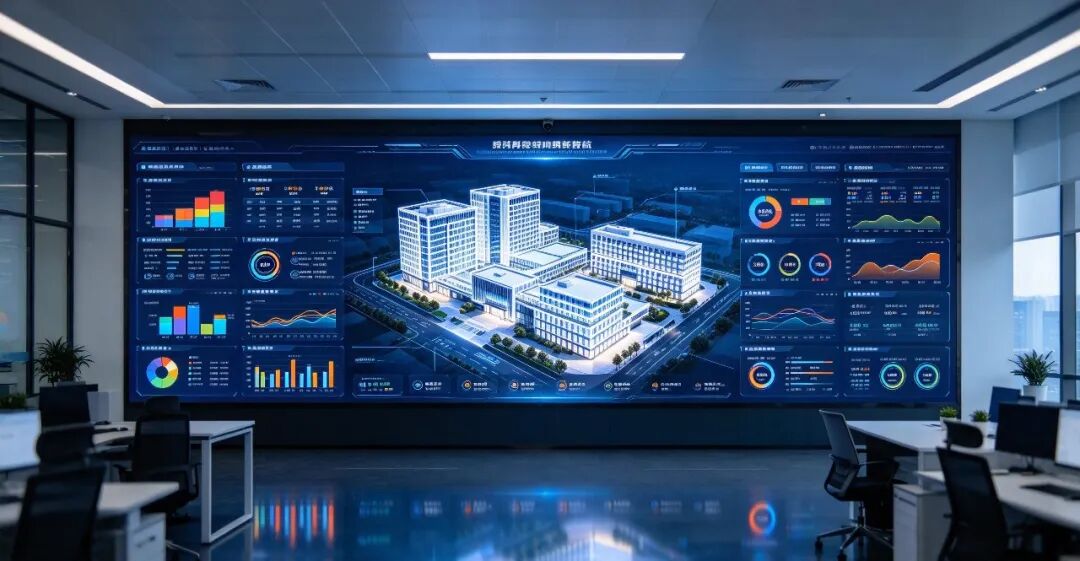

行业里有个普遍现象——把BIM模型导进平台，接几路摄像头，配几个数据大屏，项目就算交付了。这套东西有个好听的名字叫“数字孪生”，但本质上只是“3D模型+数据看板”。甲方验收完，系统就基本没人用了。问题出在哪？可视化的目的不是给人看，是给人用。



模型搭建的精细度，决定了后面能不能“用”

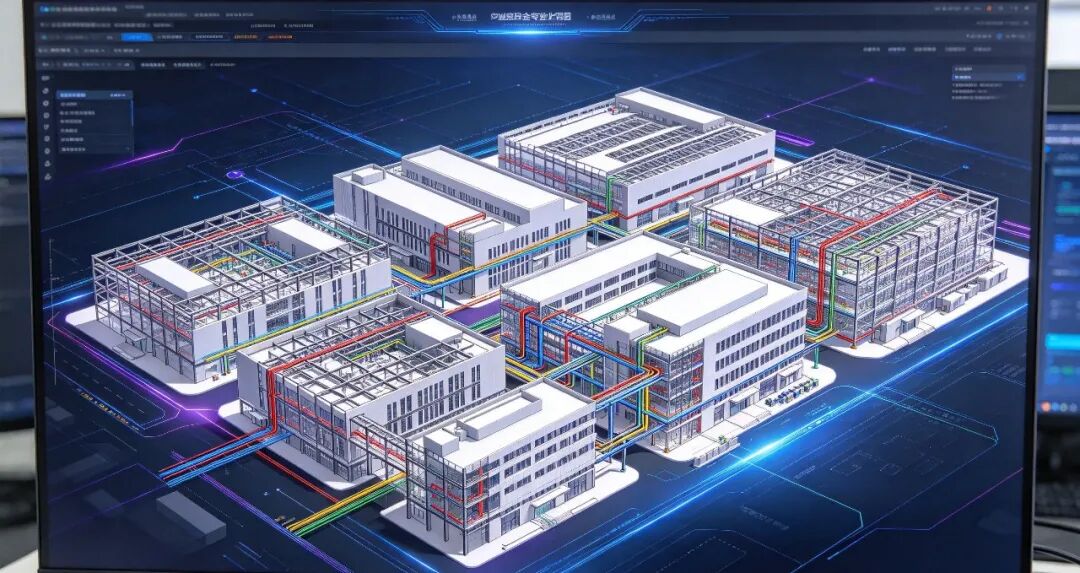

艾三维技术在深圳龙华鸿荣源鸿创科技中心项目上做过一件事：为这个总建筑面积约52.9万平方米的数字产业园区搭建全专业BIM模型。结构专业要把桩基础、承台、框架柱、主次梁逐一还原，梁柱核心区和后浇带这些复杂节点还要精细化建模；机电专业要把给排水、暖通、电气三大系统整合到同一坐标系下统一排布。这套模型搭建的深度，直接决定了后续碰撞检测和管综优化的质量。建模过程本身就是深度“读图”的过程，图纸中的错漏碰缺会在三维还原中暴露出来，团队系统整理成报告反馈甲方，在设计阶段就把隐患消掉。模型建得“干净”，后面用起来才顺畅——这是可视化能不能落地的第一道门槛。



装配式建筑的“可视化账本”，从设计阶段就要算清

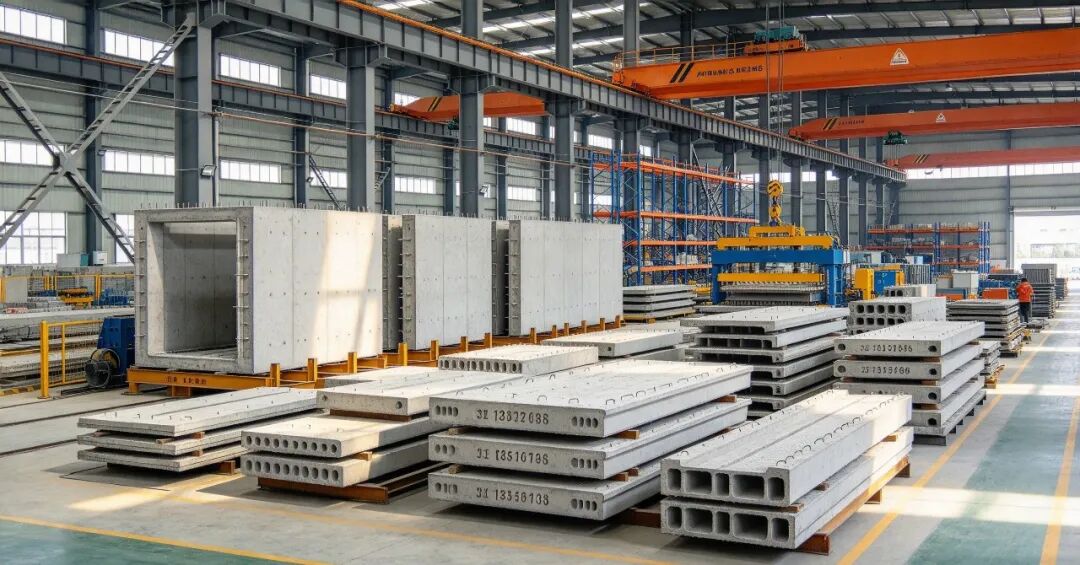

上海浦东惠南新市镇的一栋装配式住宅，是艾三维早期参与的一个工业化住宅示范项目，单体预制率30%。这个项目采用双面叠合板式混凝土剪力墙体系，BIM技术把建筑、结构、机电做了一体化设计，实现了建设全过程的控制。最终算下来，节材70%、节水36%、节能30%。装配式建筑的可视化价值不在“展示”，而在“算账”——预制构件的拆分逻辑、节点连接方式、吊装顺序，这些信息如果只是二维图纸，现场根本对不上。三维模型让每个构件都有了明确的身份，生产和施工之间的信息断层才被补上。



从“建成”到“运维”，模型要能继承下来

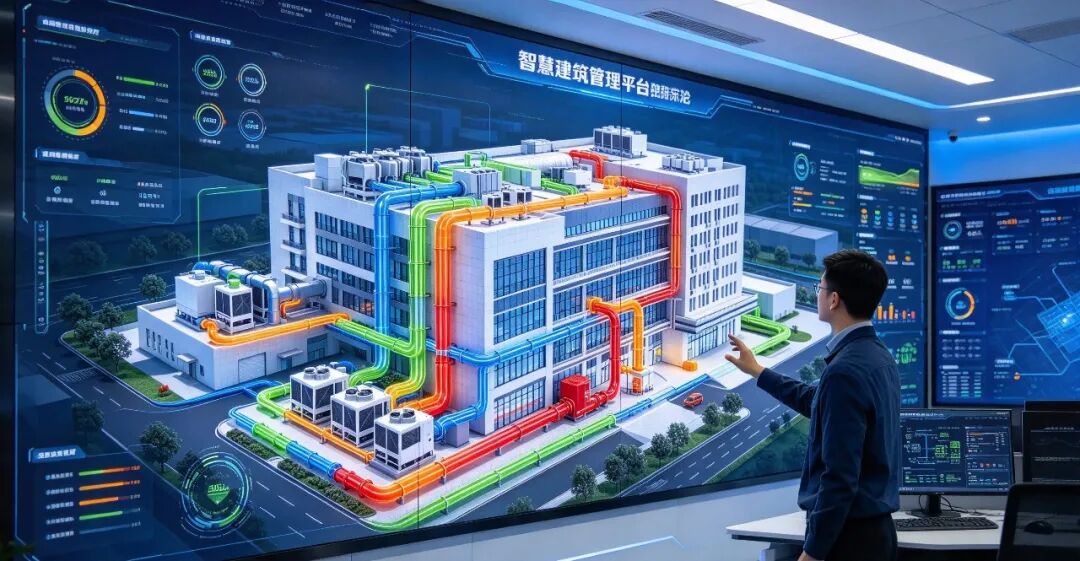

上海首栋装配式建筑的另一个启示是：模型如果只服务于施工阶段，交付后就变成了“死档案”。艾三维的智慧建筑管理平台在做的事，是让楼宇的BIM模型从建设阶段“继承”到运维阶段。平台以“三维可视、数据融合、智能管控”为核心，把模型管理、数据驾驶舱、设备管理和数据仓储整合在一起。设备信息与模型构件双向关联，空调、照明、新风系统的运行状态直接在三维场景中呈现，故障定位不再靠翻图纸、对编号。官方数据是运维效率提升40%以上，设备故障率降低30%。说白了，模型能不能在运维阶段被打开，取决于它在设计施工阶段有没有被“喂”进足够的数据。



可视化落地的关键，在“用起来”

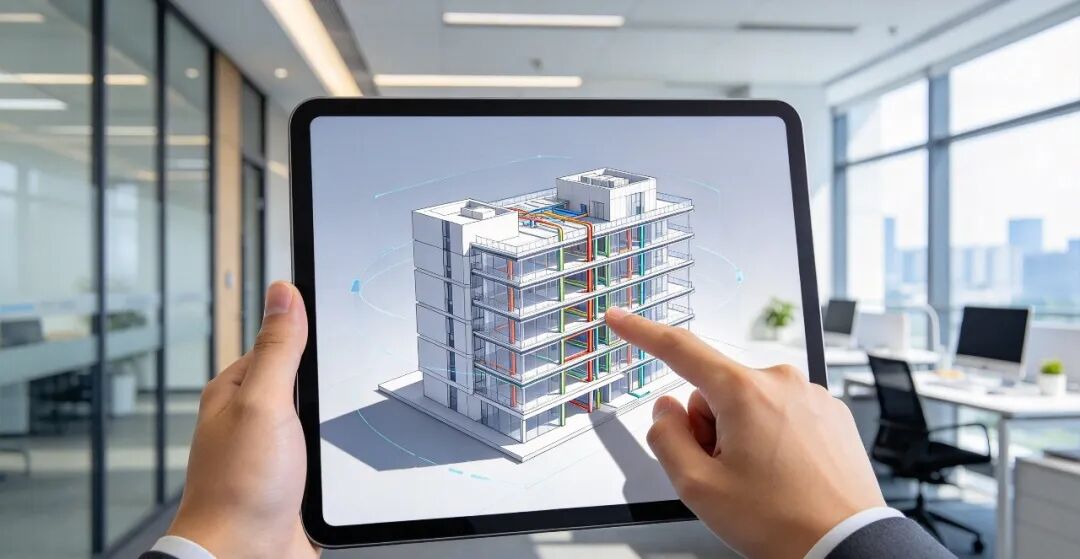

艾三维的EIM数字孪生平台在解决什么问题？核心就一个：让BIM模型真正被用起来。EIM3D三维引擎支持IFC、Revit、iModel等十余种主流格式的解析，通过构件互用、数据压缩、按需加载等方式做轻量化处理，让常规电脑、手机、Pad都能通过浏览器在线查阅BIM模型。同时BIM+GIS融合能力让一栋楼的精细模型可以嵌入城市级场景中，从宏观到微观无缝切换。说到底，楼宇三维可视化项目的成败，不取决于模型建得多精细，而取决于交付之后，有没有人愿意打开它、用它解决实际问题。
