52.9万㎡产城综合体，BIM建模如何搭好数字底座？

2026/09/07

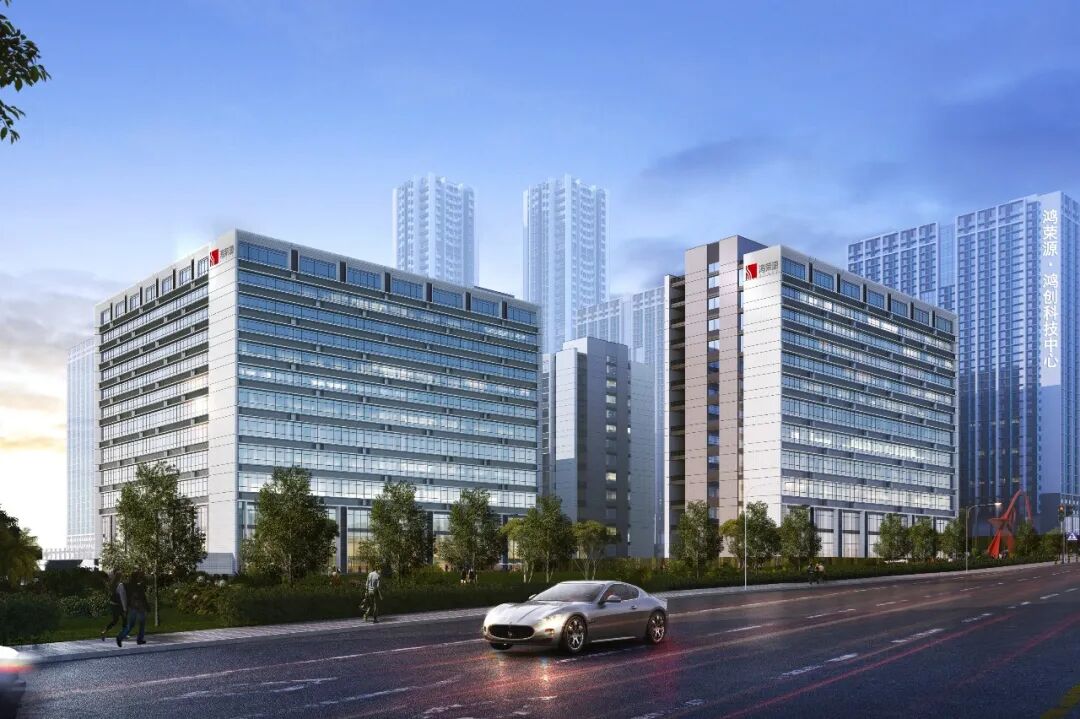

鸿荣源鸿创科技中心位于深圳龙华区，总建筑面积约52.9万平方米，是集研发厂房、人才宿舍及产业配套于一体的大型数字产业园区。艾三维技术作为该项目的BIM建模服务方，需根据施工阶段图纸，搭建建筑、结构、机电全专业三维模型，并将各专项设计资源进行参数化信息整合，统一集成至BIM设计模型。
艾三维-52.9万㎡产城综合体，BIM建模如何搭好数字底座？1

全专业BIM模型搭建
三大专业的建模各有侧重，逐一来看。

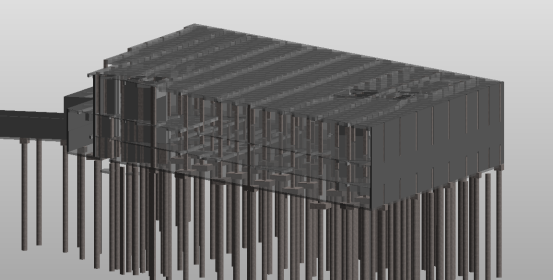

1. 结构专业：承重骨架的精准还原
艾三维-52.9万㎡产城综合体，BIM建模如何搭好数字底座？2

涵盖桩基础、承台、框架柱、主次梁、楼板等全部受力构件，逐一还原截面尺寸、标高、混凝土强度等级和配筋信息。对于梁柱核心区、后浇带等复杂节点需精细化建模，确保钢筋排布与图纸一致。

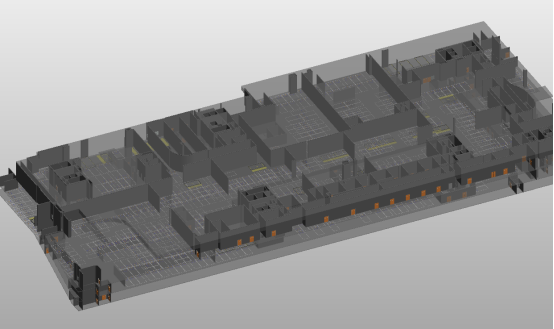

2. 建筑专业：功能空间的完整呈现
艾三维-52.9万㎡产城综合体，BIM建模如何搭好数字底座？3

范围包括内外墙体、楼面屋面做法、门窗幕墙、楼梯栏杆、卫生间及设备管井等。按建筑平面图、立面图将房间布局、墙体定位、门窗尺寸逐一还原，同时将装饰层做法、门窗材质、防火门耐火极限等参数化信息录入构件属性。

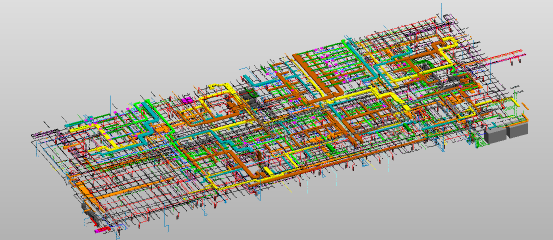

3. 机电专业：水暖电三大系统的空间协同
艾三维-52.9万㎡产城综合体，BIM建模如何搭好数字底座？4

给排水系统涵盖生活给水管、排水管、消防喷淋管，按设计标高和坡度精准布置；暖通空调系统涵盖风管、水管、排烟管及末端设备，需重点关注与结构梁底的净空关系；电气系统涵盖强电桥架、弱电桥架、配电箱柜，通常贴梁底敷设，需与暖通、给水管线统一协调分层排布。三大系统最终整合至同一坐标系，统一信息格式。

图纸问题报告：建模即校审
艾三维-52.9万㎡产城综合体，BIM建模如何搭好数字底座？5

建模过程本身是深度“读图”的过程。图纸中的错、漏、碰、缺会在三维还原中暴露——尺寸矛盾、标高冲突、预留洞口遗漏等问题逐一显现。艾三维技术建模团队系统整理所有图纸问题形成报告反馈甲方，在设计阶段消除隐患。

碰撞检测与模型更新：闭环迭代
艾三维-52.9万㎡产城综合体，BIM建模如何搭好数字底座？6

全专业模型整合后进行碰撞检测，精确输出优化前后的碰撞检测报告，用数据对比呈现管综优化效果。随后基于业主和设计方的修改意见重新优化模型，每次变更均在模型中同步更新，更新后再次校审检测，直至所有问题闭合。

从模型搭建到问题报告、碰撞检测，再到模型迭代更新，这套“建模—校审—报告—优化—更新”的闭环工作流，是艾三维技术多年BIM项目服务沉淀下来的标准作业流程。公司近年承接的深圳滨海大道、鄂州机场、黄木岗超级枢纽等标杆项目均采用了类似的技术路径。这套流程确保了BIM模型始终与设计意图一致，为后续施工和数字化交付提供可靠的数据基础。
