高速公路三维建模技术路径：地形、路线、横断面与实景融合

2026/10/30

高速公路建模，容易被讲得很大——平台、系统、全生命周期，绕一圈反而很少说清模型本身是怎么长出来的。真正决定一个公路三维模型能不能用、好不好用的，不是它挂在哪个系统里，而是地形底模扎不扎实、路线骨架准不准、横断面拆得够不够细、实景与设计对不对得齐。

一、先把“地面”建对
艾三维-高速公路建模道路建模路桥建模 1

高速公路模型的第一层是地面。地形场景通常以高程数据叠加影像，把起伏地表还原成带纹理的三维底模。它看似基础，却直接决定路线摆放和横断面“戴帽”是否贴合实际。地形有偏差，后面所有构件都会跟着歪。有经验的建模者会在地形阶段检查高程点分布和纹理连续性，而不是等路线铺上去之后再修补。

二、路线骨架定“走向”
艾三维-高速公路建模道路建模路桥建模 2jpg

地形铺好，下一步是把路“放”进去。路线在模型中表现为一条三维空间曲线，平曲线与竖曲线合为一体。参数化思路是先定义平面走向和纵断面高程，再由中心线向两侧“生长”出路基路面。改扩建项目尤其依赖这一步：既有线形需通过实景或点云反推回来，再与设计线形比对，判断拟合精度是否满足要求。骨架一旦确定，后续横断面都以它为基准展开。

三、横断面拆到“构件级”
艾三维-高速公路建模道路建模路桥建模 3jpg

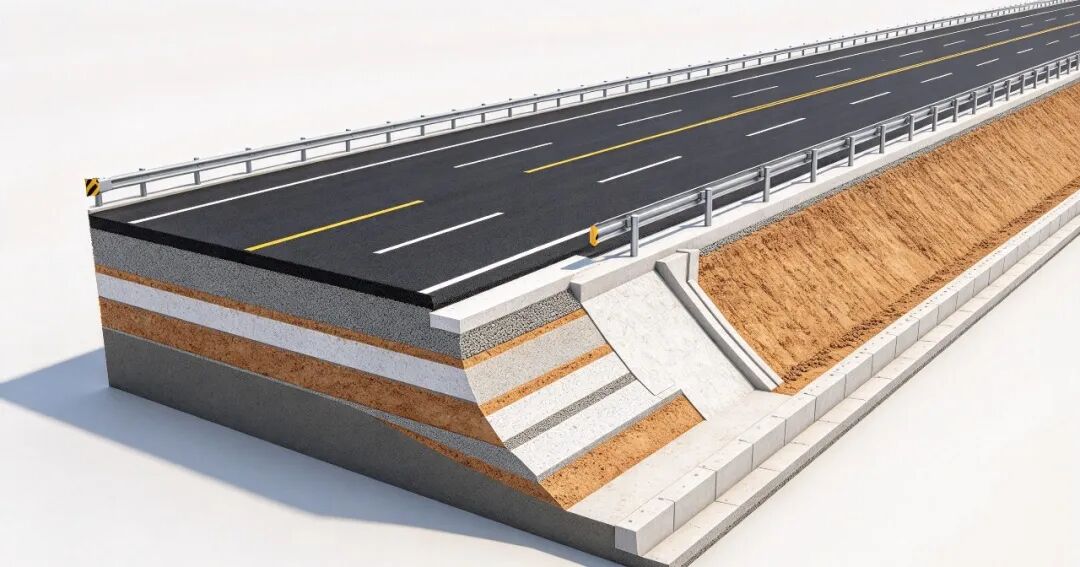

路线是一条线，公路却是有宽度的实体。横断面建模的关键，是把路基路面拆成可复用的构件单元。可行做法是将组合横断面划分为若干垂直层和水平构件，建立构件库，每个构件对应几何规则和参数区间。路面结构层、路肩、边沟、边坡各自独立定义，再沿中心线放样组装。构件库覆盖常见断面后，建模效率明显提高，精度不降。更重要的是，模型在横断面方向有了真正的“厚度”，而不只是沿路线拉伸的壳。

四、实景与设计模型对得齐
艾三维-高速公路建模道路建模路桥建模 4jpg

改扩建或既有道路项目，实景模型不是点缀，而是必要环节。倾斜摄影可还原既有道路及周边真实三维状态，精度可达厘米级。把设计模型放进实景，检查桥梁墩位、涵洞进出口、路基边坡与现状地形是否冲突，本质上是在几何层面做预演。两者对不齐，问题往往不在实景，而在设计模型的地形基准或坐标基准没有统一。实景融合的价值，是把隐藏在坐标里的偏差提前暴露。

五、路面不只是一层皮
艾三维-高速公路建模道路建模路桥建模 5jpg

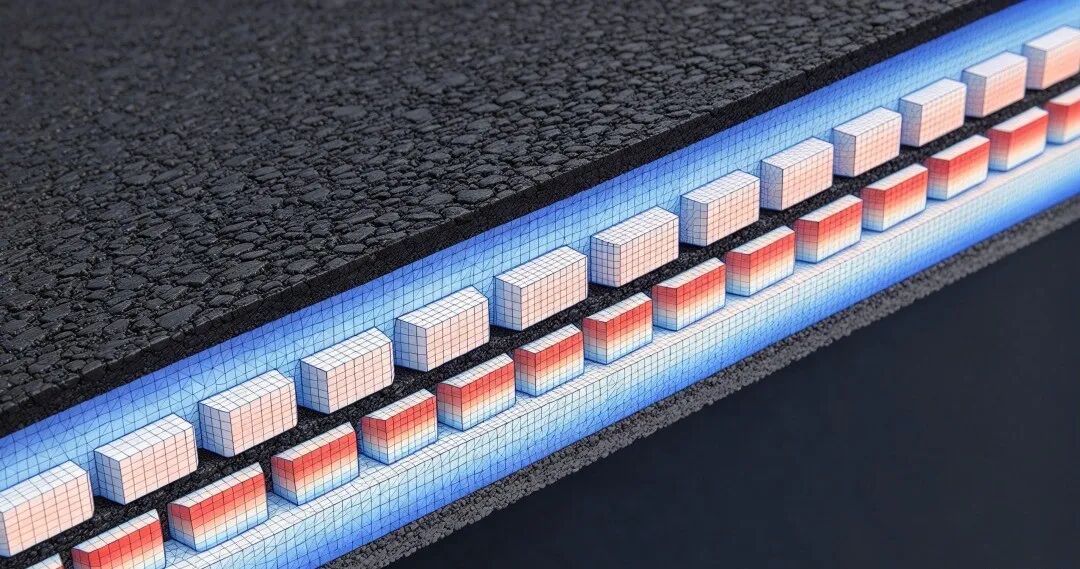

几何模型回答“长什么样”，力学模型回答“扛不扛得住”。沥青路面结构层三维有限元建模，把面层、基层、底基层分别赋予材料参数，在移动荷载和温度场下计算车辙与疲劳响应。这一步逻辑与几何建模不同：网格尺寸、边界条件、层间接触状态都会影响结果。力学模型通常在几何模型确定的断面尺寸上做独立结构离散。几何提供厚度和层位，力学反过来验证结构在既定交通条件下是否合理，建模才算走完闭环。

高速公路建模，说到底是在回答一个问题：模型能不能在几何上站得住，在物理上讲得通。地形、路线、横断面、实景、力学五层各司其职，哪一层偷了懒，后面都得用更大代价补回来。把重心放回建模本身，模型才真正具备被使用的前提。

〈〉
