地形三维建模—BIM技术在工程桩施工上大展拳脚！

1 地层岩性

   勘探钻孔揭示深度范围内，上部为人工填土（素填土）、粉质粘土、砂土、淤泥质土、卵石和残积土层，下部为凝灰岩各风化层。

2 工程重难点

  （1）地质条件较复杂，孔深度难以控制；

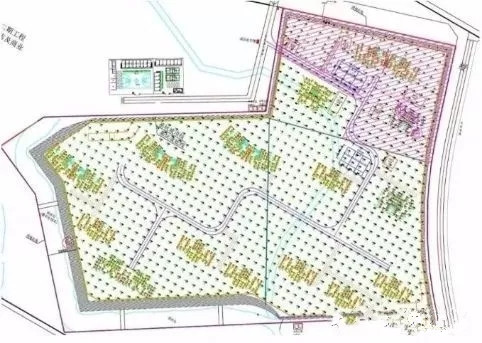

 （2）施工场地面积大，工程桩施工组织难度高；

 （3）展示区施工工期紧，工期保证难度大；

 （4）施工图纸变更频繁，现场算量工作量大。

3 BIM实施思路

    针对展示区工期较紧，工程桩数量众多，现场地质条件较复杂，项目平面布置、资源组织及组织管理难度大等问题，采用如下思路来进行BIM技术的实施。

4 BIM模型建立确定模型精度要求

    模型精度直接决定后期模型应用的深度，精度越高，信息越全，意味着模型参考性越高，但同时会带来人工及时间的成本，所以要根据应用的深度分清不同阶段不同模型的精度

5 POI复杂地形绘制

    根据地勘报告，在revit里绘制地形，而设计图纸只要求桩端进入持力层为强风化凝灰岩（黄色）或中风化凝灰岩（红色），故将这两层地形进行绘制，这里用到一个小技巧，地形用revit的板构件进行地形绘制，原因是工程桩将用柱构件进行绘制，这样就可利用柱自动附着功能来快速进行终孔深度的判断

6 BIM应用5.1 工程桩终孔深度预估应用.

    将工程桩放置在绘制好的地形模型中，利用自动附着的功能可较方便快捷的得到工程桩与持力层的关系，从而确定各个工程桩的桩长，防止实际施工时遇到夹层或孤石时造成终孔错误，影响工程质量及整体施工进度

7 工程桩BIM应用分析BIM优势阐释

   （1）revit可以将复杂地形进行三维绘制，比原来只能通过勘察报告的平面或剖面图判断地形来得更直观，也更形象。

  （2）工程桩放置在复杂地形中并根据设计要求进入持力层，方便预估工程难度，防止因夹层或孤石造成终孔错误等问题。

  （3）在精确模型的基础上可出精确的混凝土量及钢筋量。

  （4）钢筋节点的绘制可指导现场进行施工，方便质量监督与跟设计院交流。

  （5）平面布置更加的直观且利于项目各工作人员在一起进行讨论，对项目策划的科学性有帮助。

   （6）临建可使用自建族，输入参数约束可根据需要随意改变，方便且直观。

  （7）Navisworks的施工模拟功能对内可帮助梳理工序的交接及工期的安排，对外可给业主进行展示，展现项目的技术力量及提高公司品牌，带动公司营销

结语

     BIM给予项目更直观、更精确、更快捷的施工信息，在工程形式复杂、工期较紧、工程信息量大的工程条件下，BIM的价值就体现得比较明显，现阶段受限于软件及工作模式的问题，无法大幅度提高项目的整体管理水平，但从某一阶段某几个点做起，慢慢将BIM技术扩展到项目的每一个方向，相信，BIM将成为项目管理离不开的工具。
