水利工程数字化的下一站：大坝与堤防的三维建模逻辑

2026/10/13

水利工程数字化这几年热度不低，但真正动手做过大坝或堤防建模的人都知道，这两类水工建筑物的建模逻辑，跟民用建筑完全是两回事。
艾三维-水坝建模 1

大坝建模，难在曲面拟合
艾三维-水坝建模 2-1

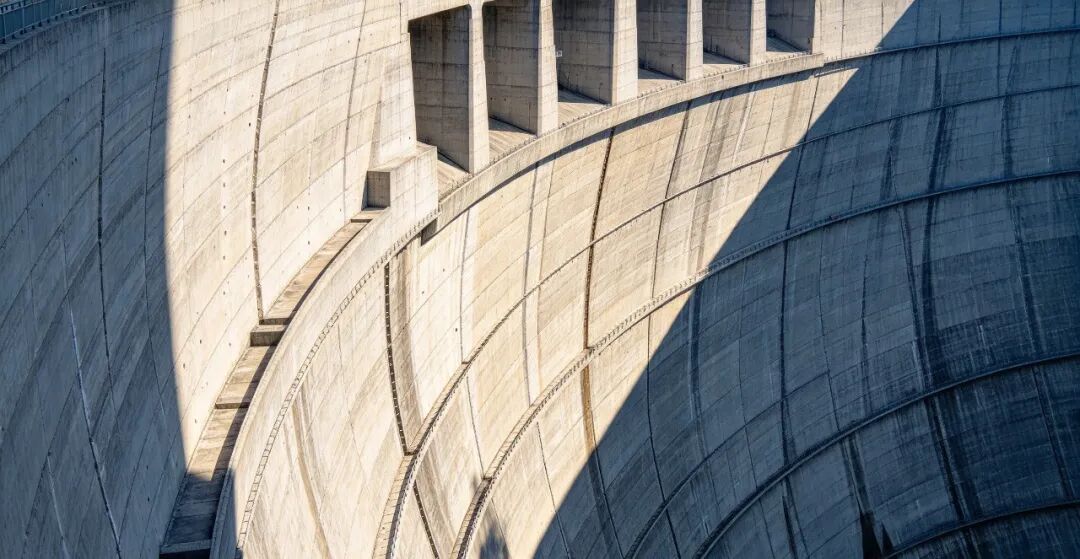

拱坝是最典型的例子。坝体是复杂的空间曲面结构，用常规的“画轮廓再拉伸”根本做不出来。行业内比较务实的做法是：先用移动激光扫描获取坝体点云，再通过语义分割把点云拆解为坝体、廊道、闸墩等构件，然后分别用参数化方法重构。有研究在砌石拱坝案例中验证了这套流程的可行性，让“已经建成的大坝”也能拥有标准化的BIM模型。重力坝则是另一个路子——基于MicroStation二次开发的参数化设计系统，把断面设计、稳定计算、有限元分析和工程量统计集成在一起，改一个参数，模型和计算结果同步更新。

BIM和CAE之间的断层，才是最头疼的
艾三维-水坝建模 2

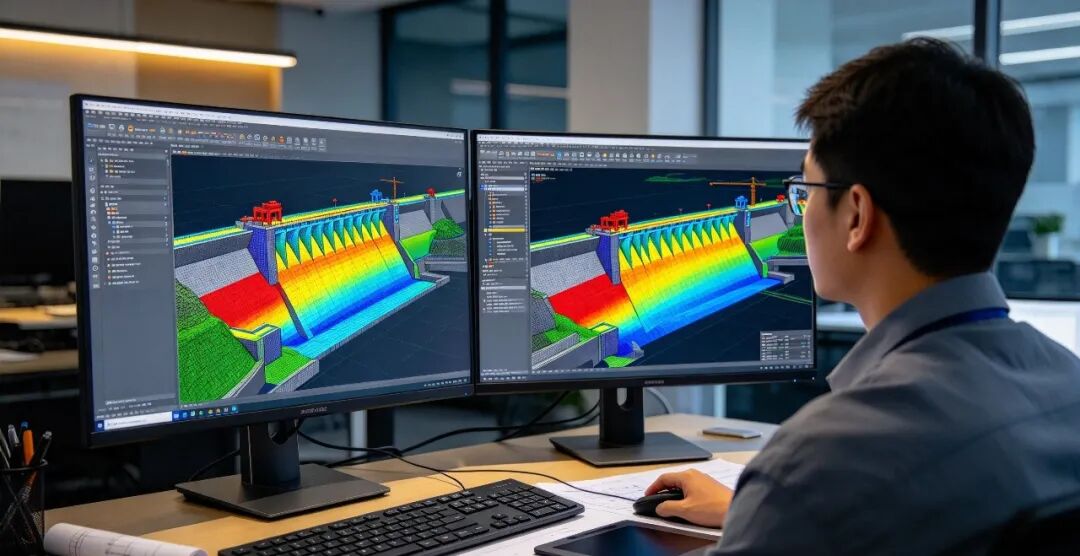

坝体模型建好了，接下来做渗流和结构应力分析。问题来了：BIM模型是实体几何，CAE软件要的是网格，两者数据结构不对付，导进去要么丢细节，要么得手工修补。万家寨水利枢纽的数字化项目就遇到过这个坎，后来通过中间格式转换和网格自动重构才打通。这个经验值得参考：选建模工具时，别只看它建得多漂亮，要看数据能不能顺畅流到分析环节。

堤防建模，逻辑完全不同

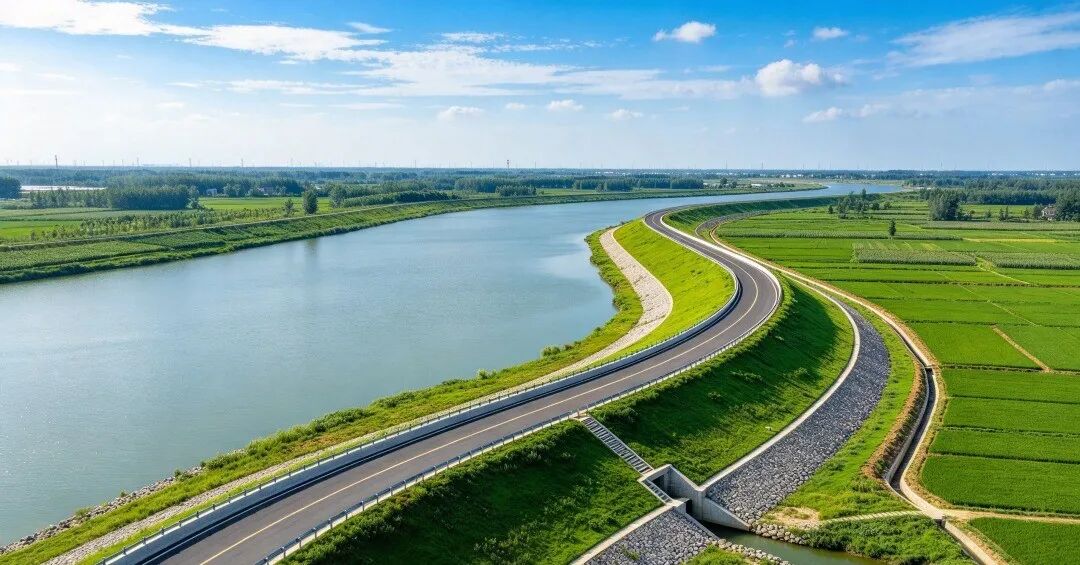

堤防的问题不在曲面，在“长”。一条堤防动辄几十公里，沿线地质条件变化大，穿堤建筑物分散布置。同马大堤望江段的数字化项目，对约58.39公里堤防做了实景三维采集，像素分辨率控制在0.05米以内，同时对自管水闸做了BIM精细建模。实景三维还原地形地貌，BIM模型表达关键建筑物，两者叠加在GIS底图上形成“一张图”管理。
艾三维-水坝建模 3

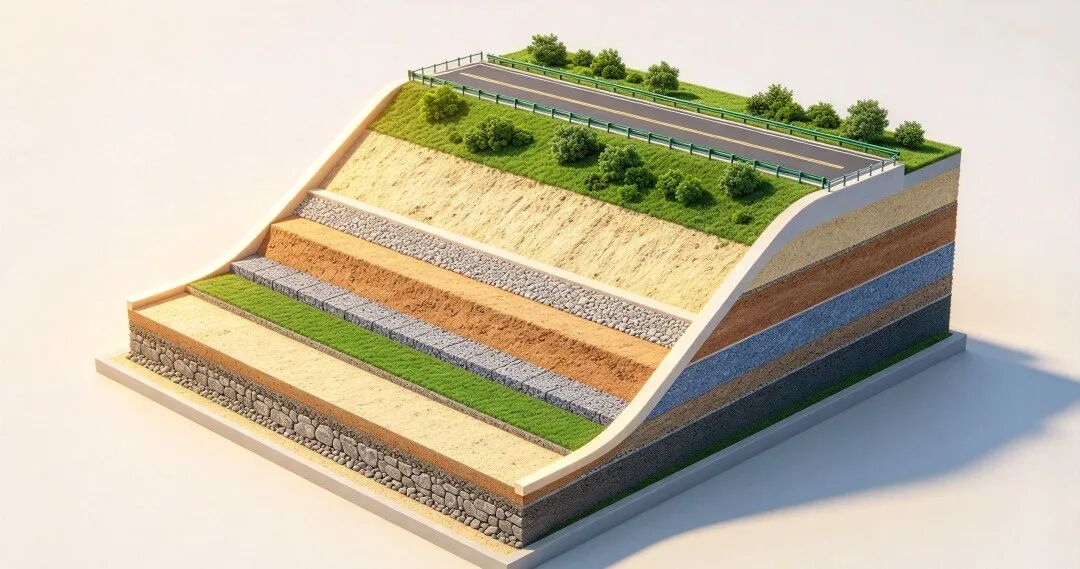

堤防安全分析的核心是渗流稳定和滑动稳定。传统方式靠人工建模型、填参数、跑程序，工作量大且容易出错。有研究提出BIM+力学算法的全生命周期分析方法：先建三维地质模型并赋予土层参数，再用参数化设计快速生成结构模型，最后构建BIM+GIS数据库整合结构和地质信息，设计断面模型可以批量提取、批量求解。
艾三维-水坝建模 4

工具链的完整性，比单个软件的能力更重要
艾三维-水坝建模 5

大坝和堤防的数字化，说到底是一条从数据采集到模型构建再到分析应用的链路。实景建模用iTwin Capture Modeler从无人机影像生成三维模型，地质建模用Leapfrog Works处理地层和钻孔数据，结构分析用STAAD.Pro或PLAXIS做力学计算，这一套工具之间的数据互通程度，直接决定项目推进的顺畅程度。艾三维技术作为Bentley的白金合作伙伴，在这条链路上有完整的代理产品和自研插件覆盖，水工分析环节也有WaterGems、Hammer等专业工具做补充。对于正在推进数字孪生水利建设的单位来说，选工具不如选链路——能跑通全流程的方案，比单点功能强大的软件更有实际价值。

〈〉
