海绵城市雨水系统BIM建模与水力模拟实战：从管网搭建到内涝评估

2026/09/14

一、痛点：设施建了不少，效果到底如何？
艾三维-海绵城市雨水系统BIM建模与水力模拟实战：从管网搭建到内涝评估1

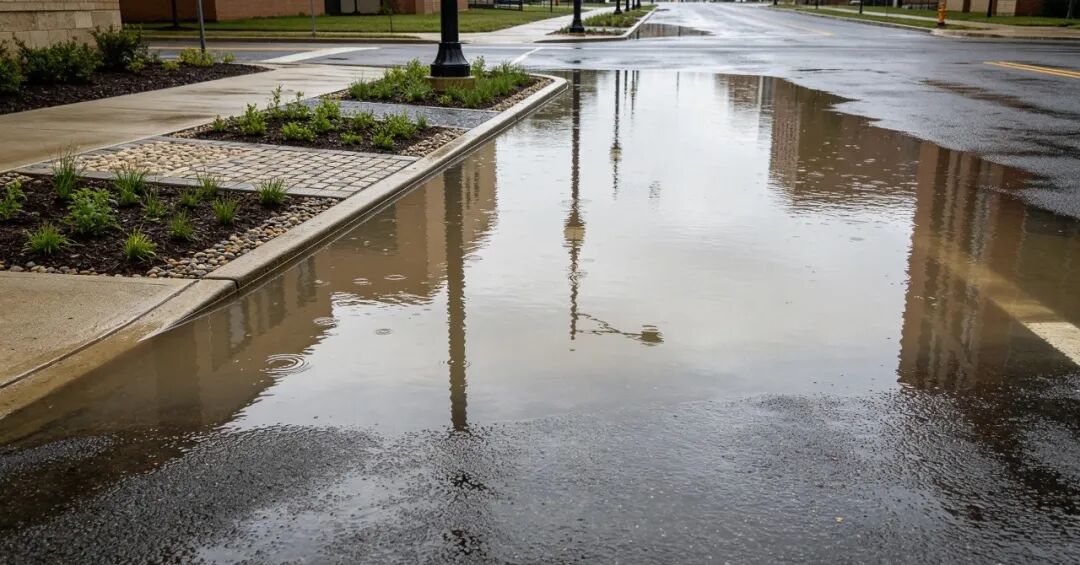

海绵城市项目中的透水铺装、生物滞留池、绿色屋顶等LID设施，设计阶段往往凭经验估算规模。建成后能否真正削减径流峰值、缓解管网溢流，缺乏量化依据。传统二维平面分析无法呈现地表积水与管网水流的动态交互，设计优化缺乏抓手。

二、第一步：实景建模提取真实地形与下垫面
艾三维-海绵城市雨水系统BIM建模与水力模拟实战：从管网搭建到内涝评估2

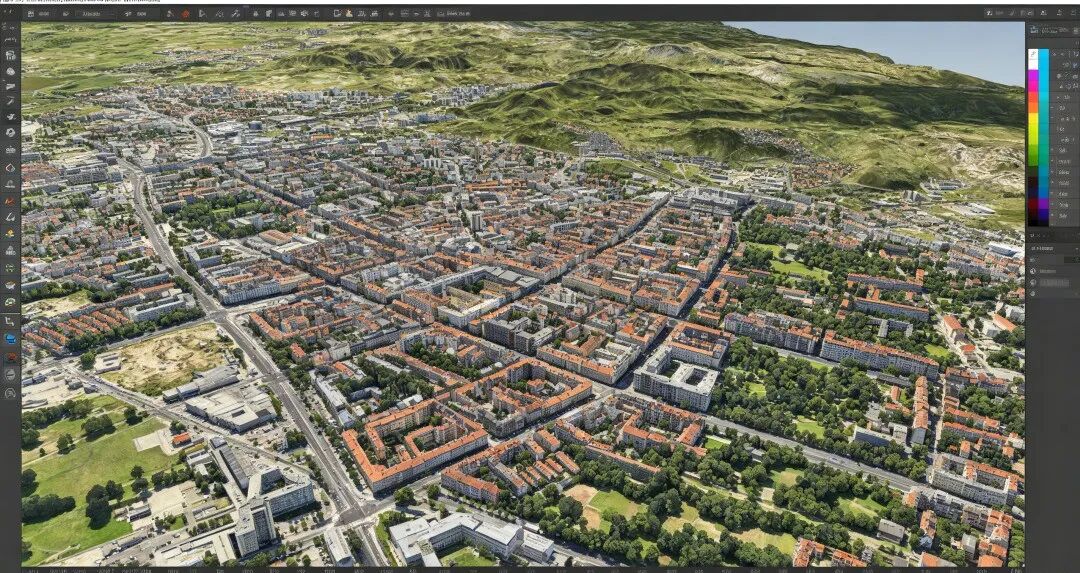

水力模拟的精度首先取决于地形数据的真实性。利用ContextCapture对项目区域进行倾斜摄影实景建模，生成高精度三维地表模型，从中提取地形高程、建筑轮廓和硬化铺装范围。基于实景模型划分排水分区，按下垫面类型（屋面、道路、绿地）分别赋予径流系数，使产流计算更贴近实际情况。

三、第二步：SewerGEMS中搭建一维管网与LID设施
艾三维-海绵城市雨水系统BIM建模与水力模拟实战：从管网搭建到内涝评估3

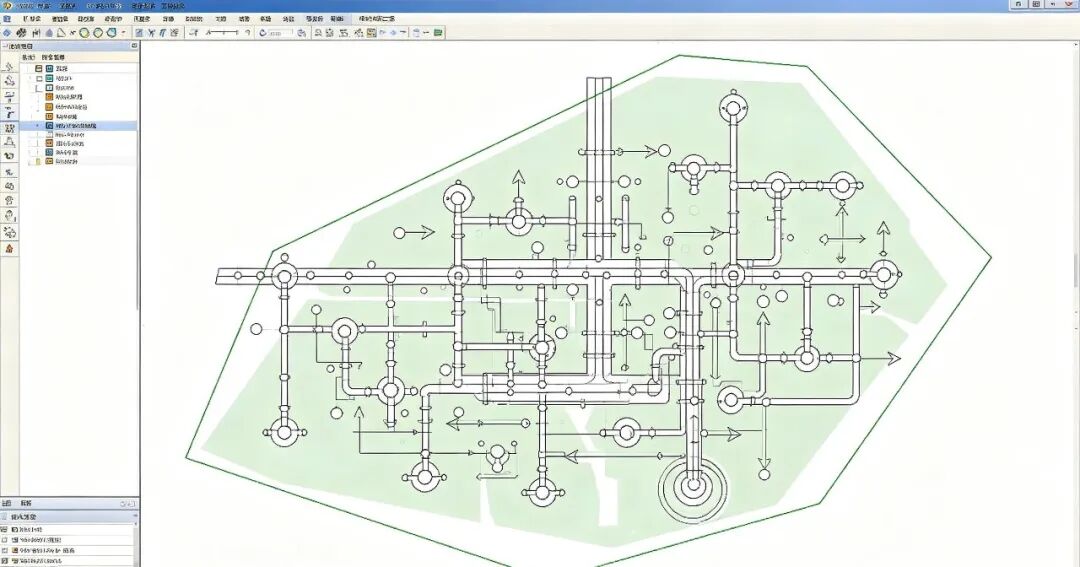

在SewerGEMS中通过Model Builder导入管网GIS数据，自动生成检查井、雨水口和管道拓扑。LID设施的建模是海绵城市方案的核心：透水铺装、生物滞留池、植被洼地等低影响开发措施可在SewerGEMS中以LID控制单元形式参数化定义，设置表层蓄水深度、土壤层渗透率、底部排水层等关键参数。这些参数直接影响径流削减率和下渗量，是方案比选的核心变量。

四、第三步：一二维耦合模拟，还原真实内涝过程
艾三维-海绵城市雨水系统BIM建模与水力模拟实战：从管网搭建到内涝评估4

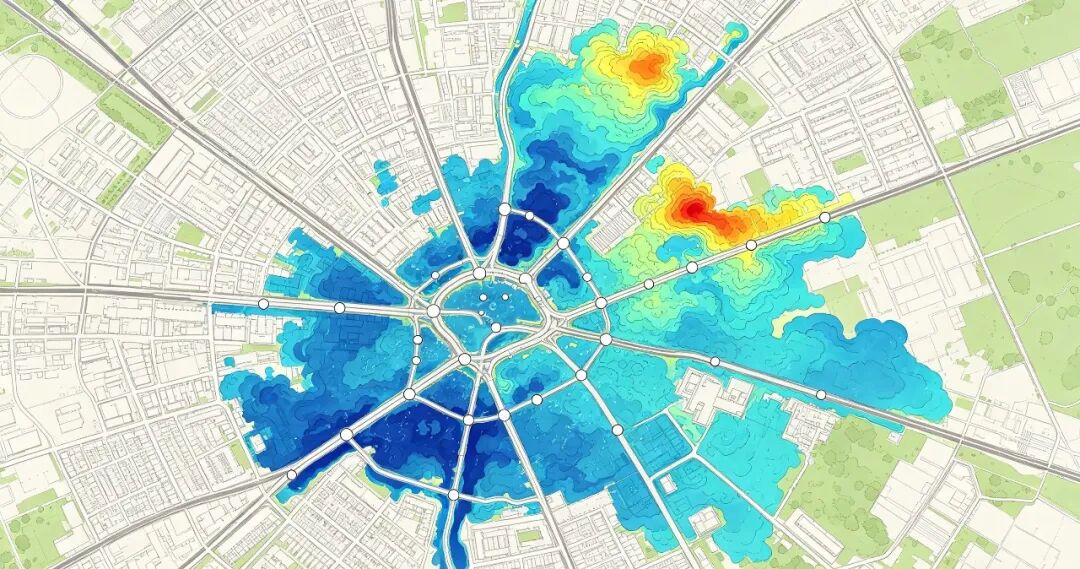

SewerGEMS支持一维管网与二维地表水流的动态耦合。管网溢流通过检查井与二维地表网格进行水量交换，能够模拟“管网超载—井盖溢流—地表积水—退水”的完整过程。设定不同降雨重现期（如1年、3年、5年、10年）进行批量模拟，输出各节点的溢流时长、溢流量以及地表积水的最大深度和淹没范围，直接评估LID设施在不同降雨条件下的调控效果。

五、第四步：模型校准与方案优化
艾三维-海绵城市雨水系统BIM建模与水力模拟实战：从管网搭建到内涝评估5

模型的可靠性依赖于实测数据校准。接入项目区域的雨量计和流量监测数据，对模型中的不透水率、管道粗糙系数等参数进行率定，使模拟径流过程线与实测数据吻合。校准后的模型用于LID设施规模方案的对比分析：在满足管网排水标准的前提下，寻找透水铺装面积、滞留池容积的最优组合，避免过度设计和投资浪费。

六、成效：从定性判断到量化决策
艾三维-海绵城市雨水系统BIM建模与水力模拟实战：从管网搭建到内涝评估6

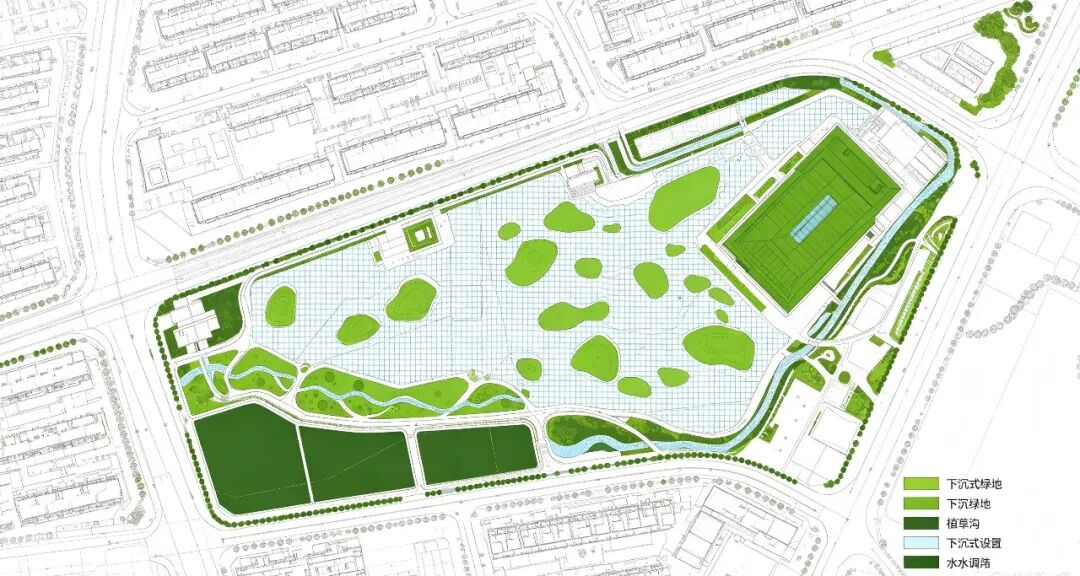

以某海绵城市改造项目为例，通过SewerGEMS建模与模拟，团队在方案阶段完成了多套LID配置方案的径流削减效果对比，将设计决策从“经验判断”推进到“数据支撑”。一维管网与二维地表耦合模拟的应用，使城市雨洪管理平台的建设周期和成本显著下降，监测数据接入后可实现实时在线计算与智能调度。海绵城市的目标不是简单地“铺透水砖、建蓄水池”，而是用模型算清楚每一场雨水的去向。

〈〉
