当BIM遇上CAE：万家寨水利枢纽如何打通水坝建模的数据断层？

2026/08/11

做水坝建模的人，十个里有九个遇到过这个场景：模型建得漂漂亮亮，能漫游、能切剖面、能出图。但一说到"算一下大坝到底稳不稳"，就卡住了——模型导不进分析软件，导进去了网格又画不出来，勉强算出一个结果，自己心里都没底。
不是软件的问题，是工作流的问题。
传统工作流有个死结：建模用BIM平台，分析用CAE平台，两个世界互不连通。在Revit里建好的坝体，导到ANSYS里经常丢面、丢体、丢拓扑关系，修复几何的时间比重建还长。反过来，在CAE里直接建几何，遇到复杂坝段又力不从心。
艾三维-当BIM遇上CAE：万家寨水利枢纽如何打通水坝建模的数据断层？1

万家寨的选择：老工程的新解法
艾三维-当BIM遇上CAE：万家寨水利枢纽如何打通水坝建模的数据断层？2

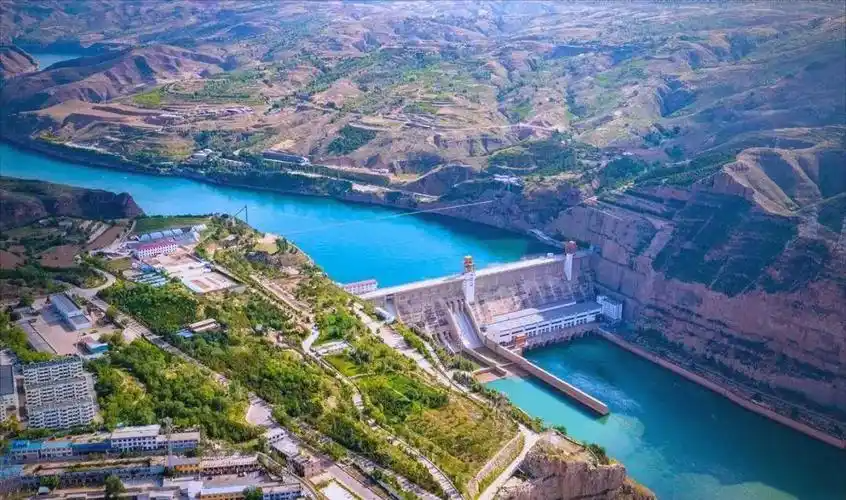

行业内最近有个标志性案例：万家寨水利枢纽的数字孪生系统上线运行。
这座1998年就投运的老工程，是黄河中游治理开发的关键性骨干工程。但随着运行年限增加，挑战接踵而至：内部监测仪器陆续损坏后难以更换，数据连续性无法保障；坝基层间剪切带作为长期风险点，需要持续重点跟踪监测；缺乏系统的全坝耦合仿真模型，难以精准分析整体结构性态。
传统的点状监测已经不够用了。

技术突破：752万个单元背后的算法
艾三维-当BIM遇上CAE：万家寨水利枢纽如何打通水坝建模的数据断层？3

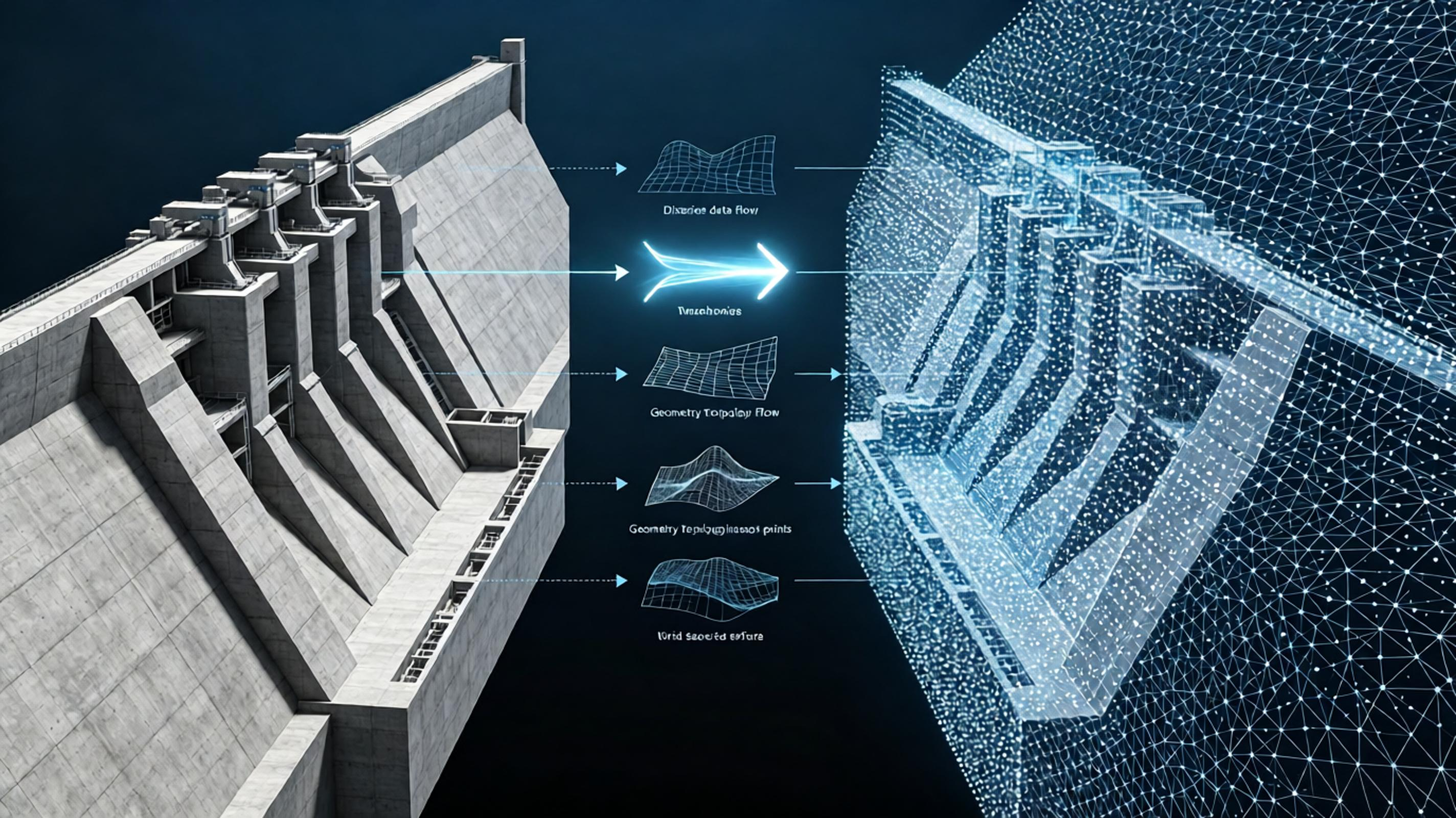

万家寨的研发团队联合中国水利水电科学研究院，做了一套从BIM到CAE的高效转换机制。
核心算法有三项：三维复杂块体切割，解决复杂坝段几何构形问题；非协调网格粘结算法，让不同尺度的网格能够"粘"在一起协同计算；BIM→CAE模型高效转换，打通两个平台之间的数据通道。
最终成果是一个涵盖地形地质、坝体结构与基础处理的大坝三维高分辨率有限元网格模型，单元总数达752万个。

两个70%：效率与速度的双重跃升
艾三维-当BIM遇上CAE：万家寨水利枢纽如何打通水坝建模的数据断层？4

这套方案带来的改变是实打实的。
建模效率提升了70%以上——传统方式建这么精细的模型要几个月，现在大幅缩短了前期建模周期。
更关键的是后续的实时仿真引擎。研发团队基于中国水科院自主研发的混凝土坝结构分析模型SkySaPTiS，创新研发了大坝结构性态实时仿真引擎，计算性能较国内同类商业软件提升了两个数量级。以前算一个工况要六到七个小时，现在半小时就能搞定，能做到每天自动跟踪仿真大坝的结构性态。
从"点状监测"到"全域感知"，从"天"级评估到"分钟"级响应——这才是数字孪生该有的样子。

解决数据断层的核心能力
艾三维-当BIM遇上CAE：万家寨水利枢纽如何打通水坝建模的数据断层？5

万家寨这个案例指向同一个结论：水坝建模的正确方向，是打穿BIM和CAE之间的墙。

艾三维技术在水坝建模领域积累的核心能力正在于此。作为Bentley、Trimble等国际品牌的代理商，拥有从地质建模（GeoPAK Site）到坝体结构设计（OpenBuildings Designer），再到水工分析（WaterGems、Hammer）的全栈工具链，工具之间天然互通，不存在格式转换的断层。

〈〉
