基于OpenAirport Designer中国版的机场场道工程BIM建模解决方案

2026/09/29

一、通用软件做机场场道，为什么总差点意思
艾三维-OpenAirport Designer中国版：场道工程BIM建模的本地化方案1

做飞行区BIM的工程师常遇到一个情况：通用建模软件功能不弱，但到了场道工程，道面分块规则、排水沟断面、方格网标注方式，都跟中国民航规范有距离。OpenAirport Designer中国版基于OpenRoads Designer，针对场道、排水、目视助航等专业做了本地化扩展。它不是简单汉化，而是按中国机场设计习惯把功能重新搭了一遍。

二、地形建模：先搭骨架，再逐步细化
艾三维-OpenAirport Designer中国版：场道工程BIM建模的本地化方案2

艾三维-OpenAirport Designer中国版：场道工程BIM建模的本地化方案2

地形是场道设计的起点。软件支持生成地势面直接建三维地形，也可用图案填充快速创建地模。方案阶段不必一开始就追求高精度，先搭骨架，再按结构层区域切分地形，为后面应用面模板和道面分块做准备。这个顺序在实际操作中更顺手，也方便后续调整。

三、道面分块与分缝：把重复劳动交给工具
艾三维-OpenAirport Designer中国版：场道工程BIM建模的本地化方案3

艾三维-OpenAirport Designer中国版：场道工程BIM建模的本地化方案3

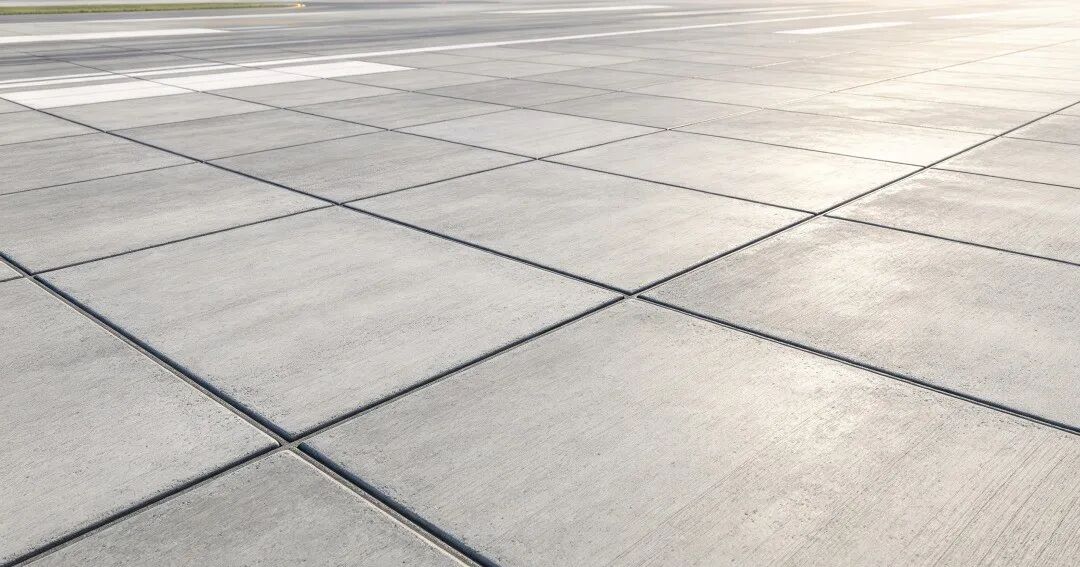

大型机场道面板动辄上万块，分块和分缝很耗时间。软件支持批量应用面模板、道面分块和批量剪切。2026版还增加了水泥混凝土道面台阶状衔接自动生成、复合道面过渡搭接等功能，过去需要手动处理的细节，现在可以自动完成，省下不少重复操作。

四、排水工程：参数化批量放置
艾三维-OpenAirport Designer中国版：场道工程BIM建模的本地化方案4

艾三维-OpenAirport Designer中国版：场道工程BIM建模的本地化方案4

飞行区排水沟数量多，每条沟的宽度、高度、高程都可能不同。软件内置常用横断面和线型库，可从DWG图纸提取线型属性，再批量放置排水沟。双箱中墙批量开洞、顶板开洞、伸缩缝及传力杆放置都有专用工具。坐标系统支持AB和PH切换，沟底高程可单独提取。经过流程优化，排水建模效率相比传统方式提升明显。

五、目视助航：排管和灯坑也能模板化
艾三维-OpenAirport Designer中国版：场道工程BIM建模的本地化方案5

艾三维-OpenAirport Designer中国版：场道工程BIM建模的本地化方案5

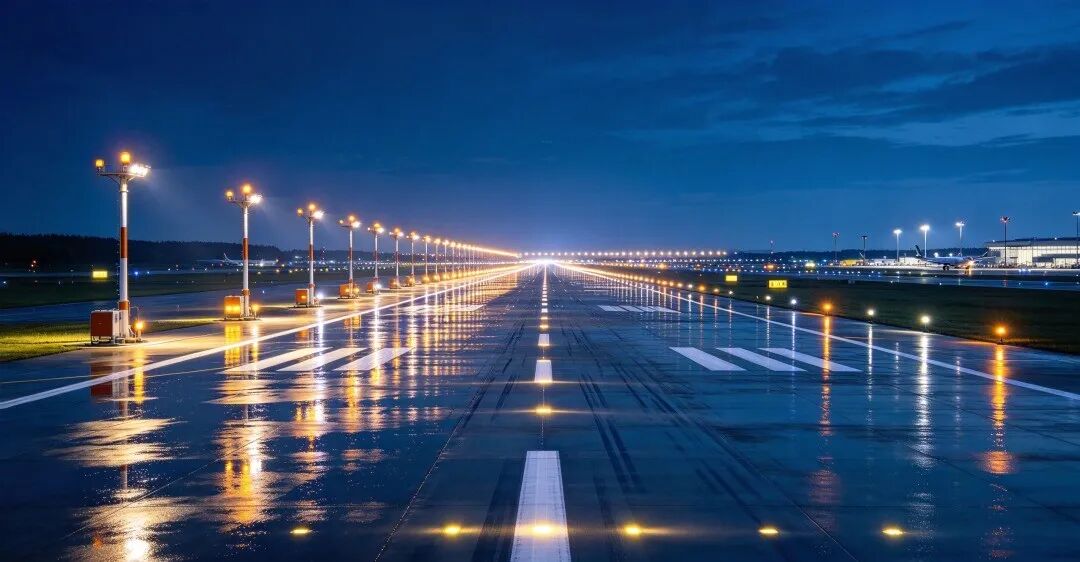

电力排管支持模板库导入导出，可添加多组排管，支持行编辑、列编辑和单个排管编辑。灯坑排布、标记牌和高杆灯放置也有对应工具。一次配好标准断面，后续项目直接调用，不用从头再来。对需要反复调整排管方案的机场项目来说，模板库的复用价值很实际。

六、2026版新功能：标志生成与数字化交付
艾三维-OpenAirport Designer中国版：场道工程BIM建模的本地化方案6

艾三维-OpenAirport Designer中国版：场道工程BIM建模的本地化方案6

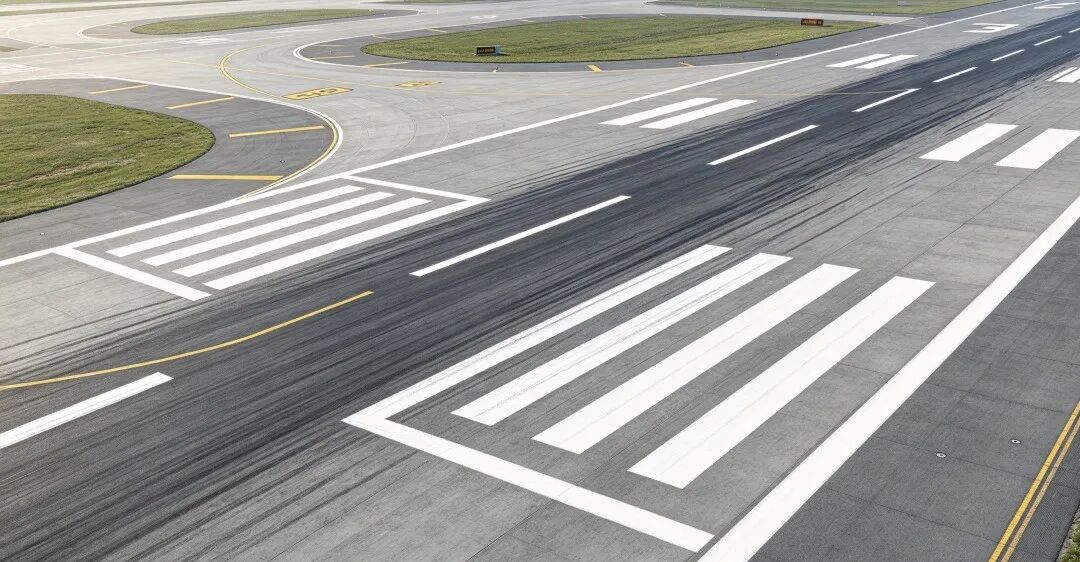

2026版可一键生成跑道标志、滑行道中线边线、增强型中线、道肩标志以及等待位置和号码标志。新增的民航数字化交付工具提供统一编码标准管理器，支持批量挂接民航编码，模型可对接数字孪生平台。这意味着设计阶段建的模型，能继续用于施工和运维，减少“建完就扔”的浪费。

七、项目中的实际效果
艾三维-OpenAirport Designer中国版：场道工程BIM建模的本地化方案7

艾三维-OpenAirport Designer中国版：场道工程BIM建模的本地化方案7

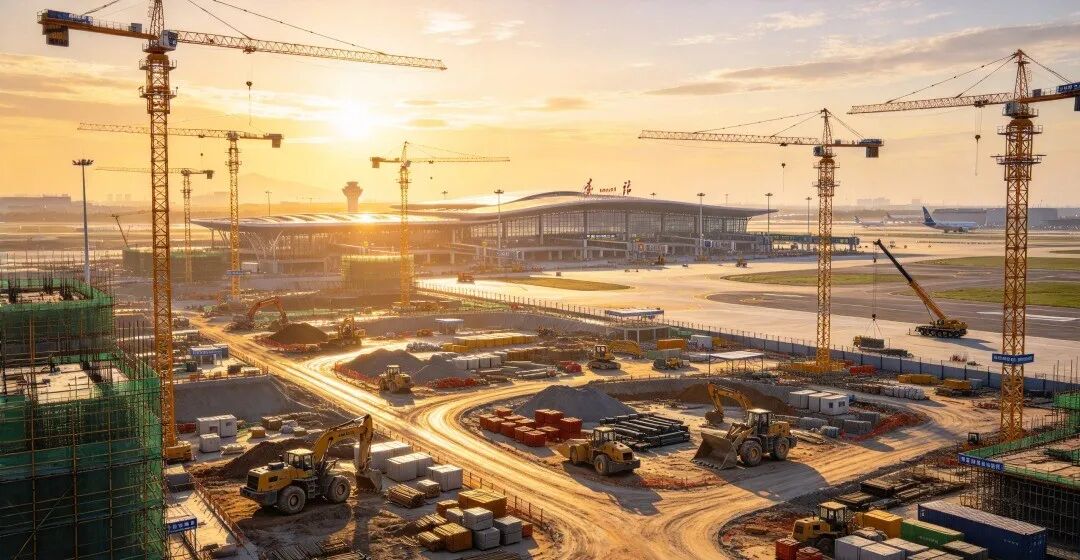

鄂州花湖机场和广州白云机场三期扩建工程中，团队都使用了Bentley相关技术。前者通过数字孪生模型整合大量构件，缩短了模型交付周期；后者在早期发现并解决多处碰撞，节省了潜在返工费用，设计效率也有提升。这些案例说明，本地化工具的价值不只在操作顺手，更在于让模型从设计延续到施工和运维。

八、一点使用体会
艾三维-OpenAirport Designer中国版：场道工程BIM建模的本地化方案8

艾三维-OpenAirport Designer中国版：场道工程BIM建模的本地化方案8

OpenAirport Designer中国版把机场场道中“只有做过机场才知道”的细节做了工具化封装，比如方格网放置、排水沟起终点高程处理、传力杆方向等。工具再好也替代不了对工程本身的理解，但能减少重复操作。对正在做机场场道BIM的团队来说，如果在道面分块、排水沟批量创建这些环节还在硬扛，不妨花点时间试试这款中国版工具。

〈〉
