机场飞行区BIM怎么建？场道与助航灯光精细化建模全流程

2026/09/10

一、飞行区建模的“硬骨头”：场道与灯光的空间博弈
艾三维-从场道到灯光回路：CNCCBIM OpenRoads机场BIM建模解析1

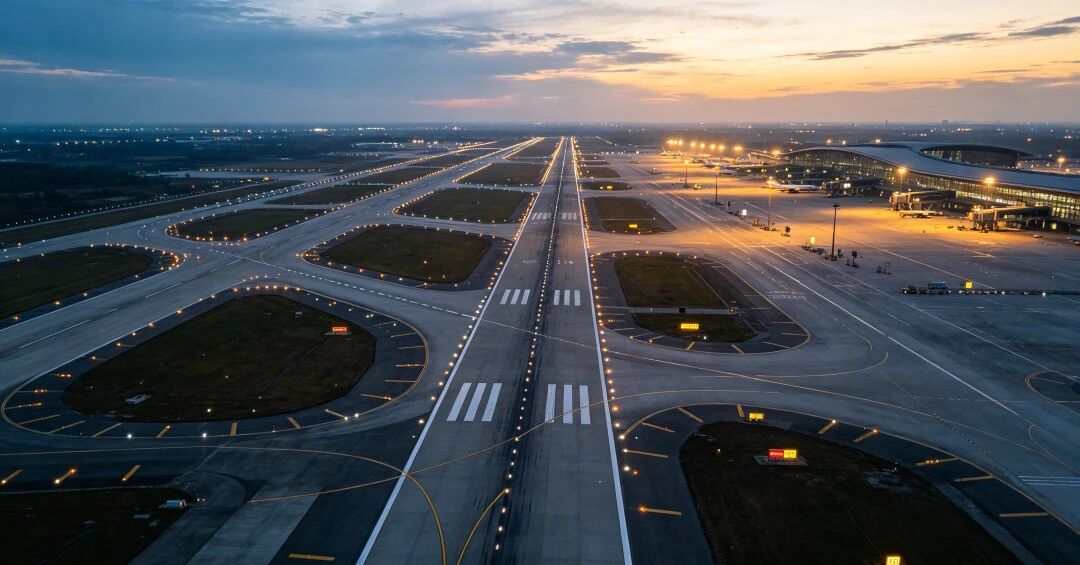

机场飞行区是飞机起降的核心区域，场道工程涉及土方、道面、排水、助航灯光等十几个专业。传统设计中，各专业各画各的图，灯光电缆与排水管涵的空间冲突往往到施工现场才暴露。广州白云机场三期扩建工程助航灯光项目在BIM深化阶段检出137处具有施工影响的碰撞点，全部在施工前完成优化调整，专业间冲突减少90%以上。

二、场道建模：CNCCBIM OpenRoads的参数化路径
艾三维-从场道到灯光回路：CNCCBIM OpenRoads机场BIM建模解析2

艾三维-从场道到灯光回路：CNCCBIM OpenRoads机场BIM建模解析2

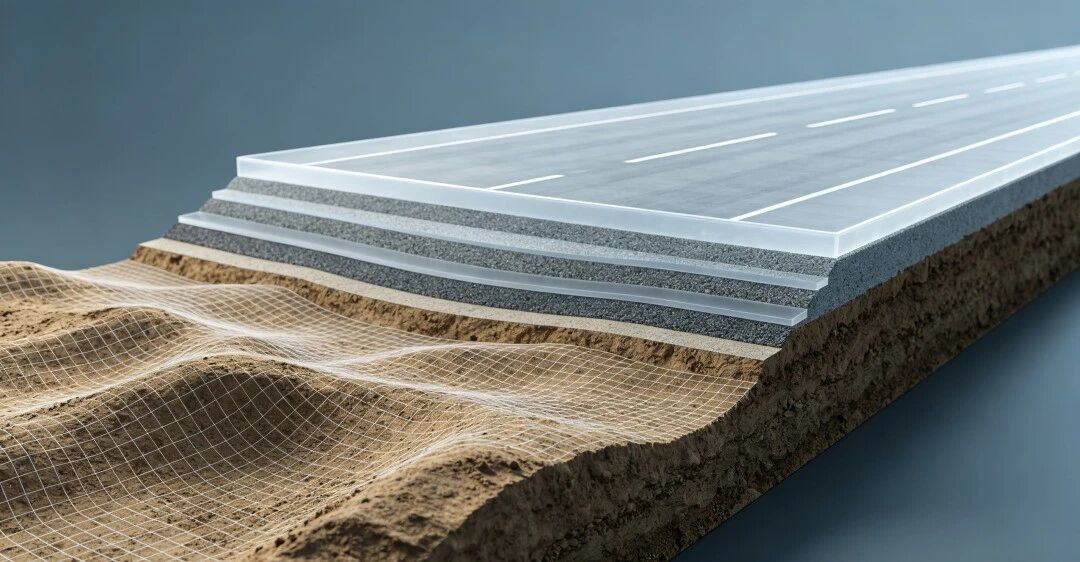

场道建模以CNCCBIM OpenRoads为核心平台，采用“地形—平纵横—廊道”的建模流程快速建立道面模型，效率可达传统建筑建模软件的5至10倍。建模第一步是基于勘测数据构建地形曲面，第二步通过参数化横断面模板定义道面结构层，第三步创建廊道生成三维道面实体，最后整合排水沟、管涵等附属设施。CNCCBIM OpenRoads支持“所见即所得”三维参数化设计，数据可与CAD、GIS及i-Model等工具集成，为施工和运维提供基础信息模型。

三、助航灯光建模：参数化灯具布置与回路驱动
艾三维-从场道到灯光回路：CNCCBIM OpenRoads机场BIM建模解析3

艾三维-从场道到灯光回路：CNCCBIM OpenRoads机场BIM建模解析3

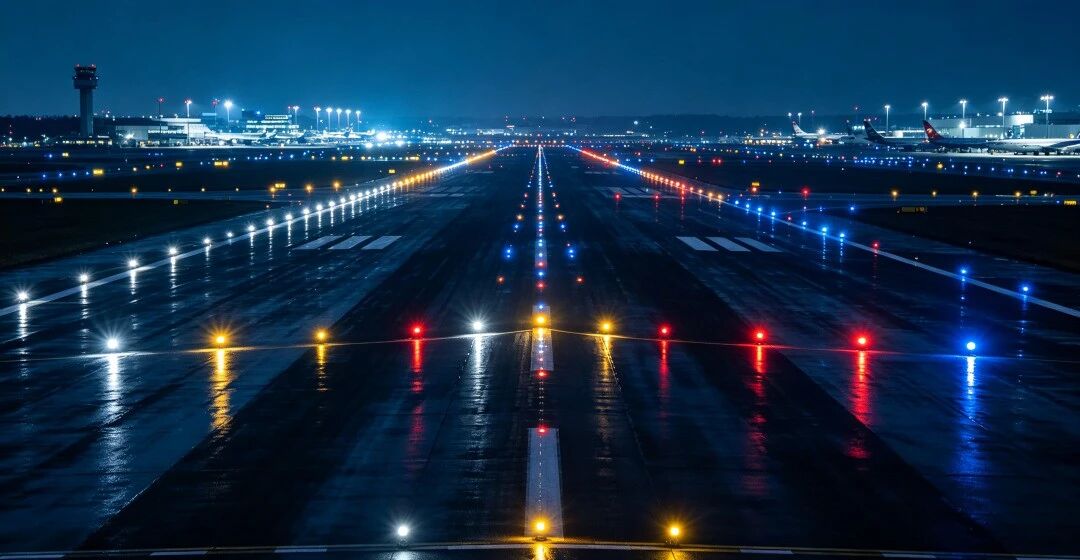

助航灯光系统建模的难点在于灯具数量庞大、回路路径复杂。建模采用“数据层—模型层—应用层—协同层”四层架构，通过构建自定义参数化构件库，引入几何—逻辑关联节点技术，实现回路全路径参数化驱动与建模。灯具布置基于场道道面地形曲面确定高程，灯具、灯箱、隔离变压器、基础等设施设备通过参数化节点快速定位，在三维空间中精确布置。

四、碰撞检查与电缆排布：从“事后返工”到“事前预判”
艾三维-从场道到灯光回路：CNCCBIM OpenRoads机场BIM建模解析4

艾三维-从场道到灯光回路：CNCCBIM OpenRoads机场BIM建模解析4

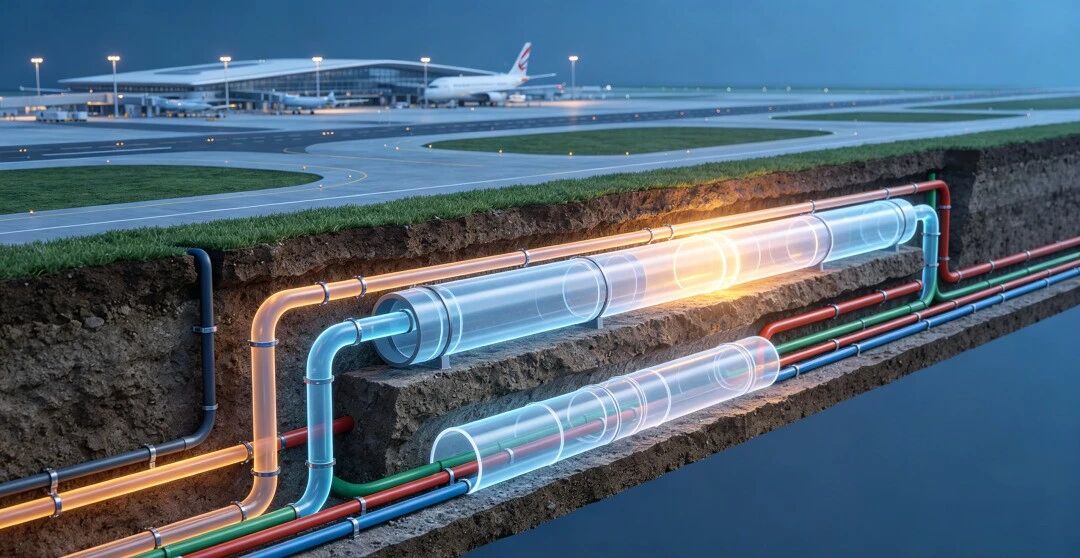

将助航灯光模型与场道、土建、管网等多专业模型整合后，在模型中预安装灯具、套管及钢筋等构件，开展自动化碰撞检查。电缆排布基于精确的模型路径，采用参数化建模方式生成一二次电缆回路模型，共创建245条一次、16500条二次电缆回路的BIM模型，实现电缆自动排布与长度统计，生成精准物料清单。

五、不停航施工推演：让“一夜切换”心中有数
艾三维-从场道到灯光回路：CNCCBIM OpenRoads机场BIM建模解析5

艾三维-从场道到灯光回路：CNCCBIM OpenRoads机场BIM建模解析5

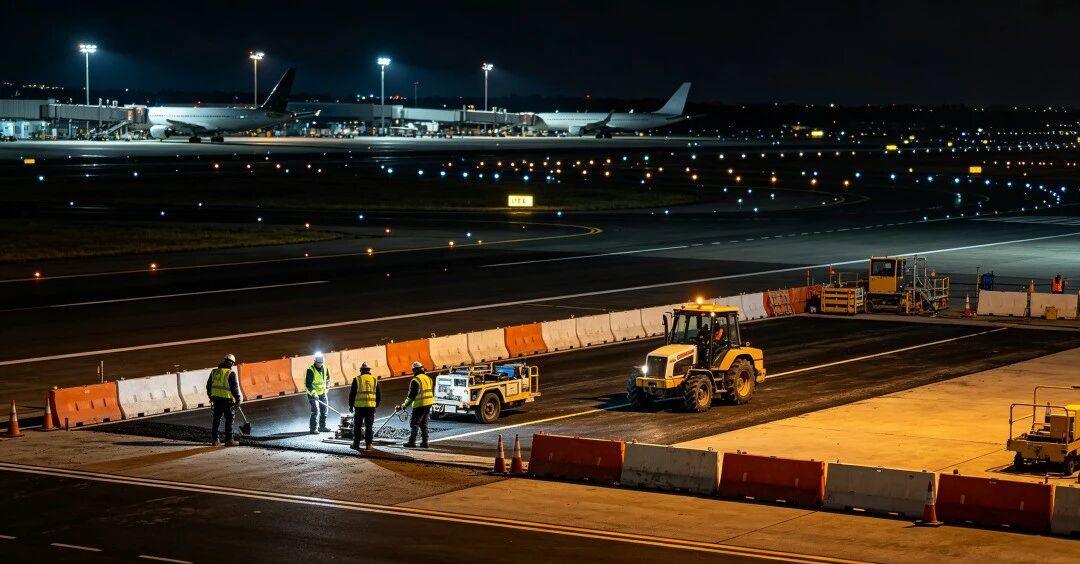

机场改扩建项目面临不停航施工的严苛约束。通过BIM模型开展不停航施工模拟预演，将施工步骤与时间轴结合，动态模拟“一夜切换”全过程，优化工序、资源分配和应急预案，提前识别作业风险。

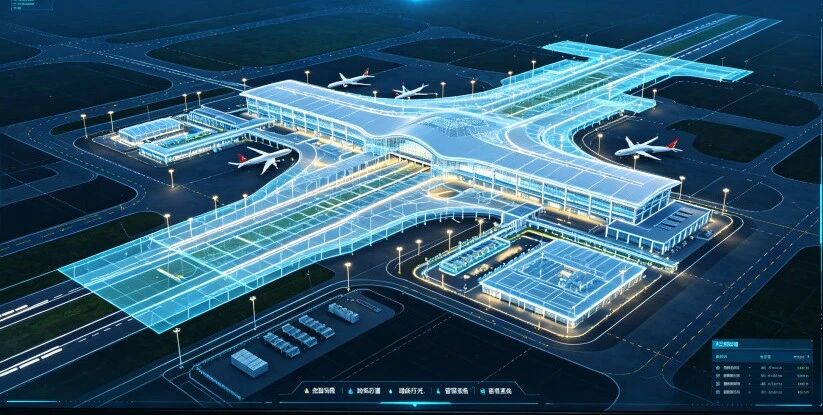

从场道建模到灯光布置，从碰撞预判到施工推演，BIM正在让机场飞行区建设从“经验驱动”走向“数据驱动”。
艾三维-从场道到灯光回路：CNCCBIM OpenRoads机场BIM建模解析6

艾三维-从场道到灯光回路：CNCCBIM OpenRoads机场BIM建模解析6

〈〉
