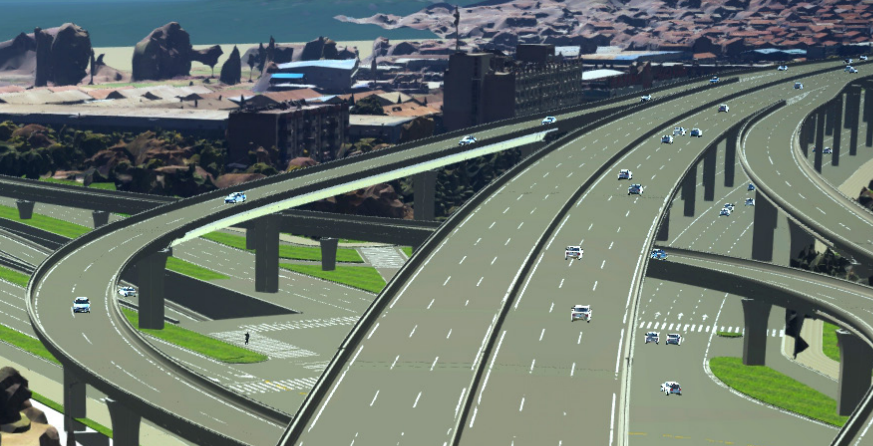

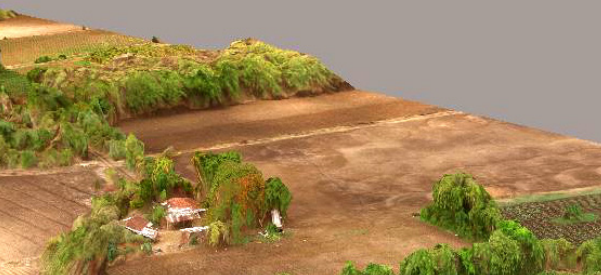

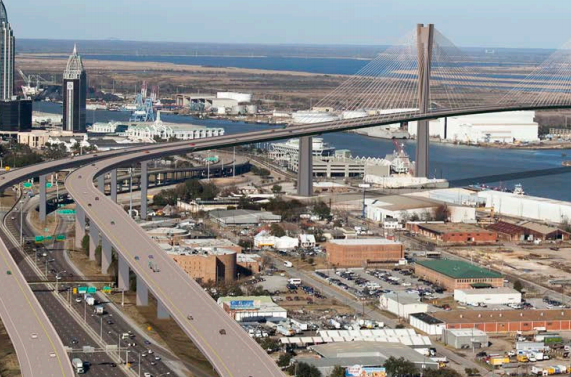

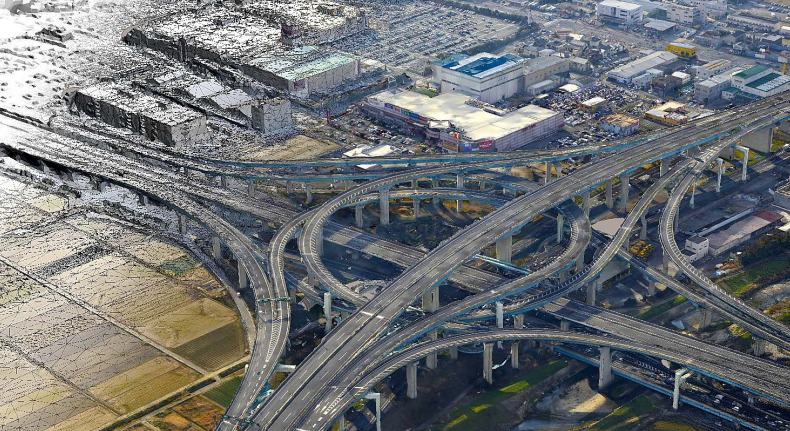

实景建模正成为交通运输业主流
交通运输对于保持经济增长、提高生活质量至关重要。由于预期项目和运营资产的规模和复杂性，人员和商品的日常流动规模正在日益增加。业主运营商及其供应链需要有效且高效的解决方案来设计、建造和运营公路和铁路网络，他们采用实景建模来提高工作人员的安全性、更快速地启动项目、更高效地迭代设计和分享信息。
实景建模在交通行业中的应用优势
有助于减少资产停工
案例分享

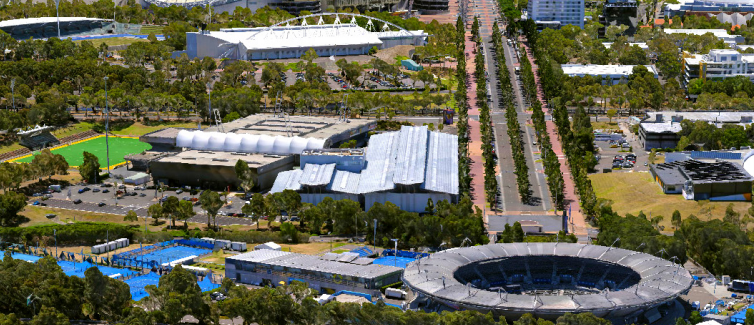

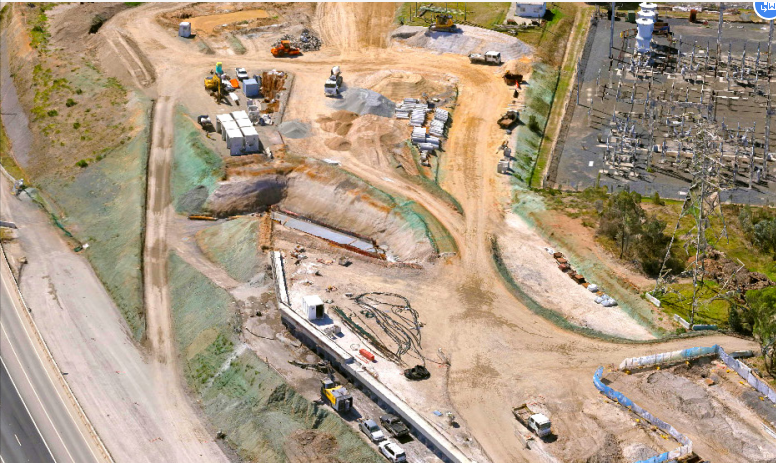

帕拉马塔轻轨项目
项目团队在六周内采集了 60,000 张照片，并用 ContextCapture 处理图像，然后在不到三周时间内生成该区域的高分辨率三维模型，总数据传输量达到 8 TB。使用 Bentley 实景建模解决方案创建可显示不同数据集的三维框架显著改善了公众和所有利益相关方之间的协作。三维模型是这一长期项目全面跨专业数据集的基础，此项目总投资为 35 亿澳元，预计将于 2023 年 5 月完工。
将 Bentley 的 ContextCapture 应用于大型、耗资巨大且备受关注的政治工程，意味着我们朝着将这项技术应用于重大工程的目标迈进了一大步。这已经不是所谓的“新的突破性”技术，这就是测绘的未来。
—— Mark Deuter，AEROmetrex 总经理
中铁上海工程局集团市政工程有限公司
中国，河南省，三门峡市

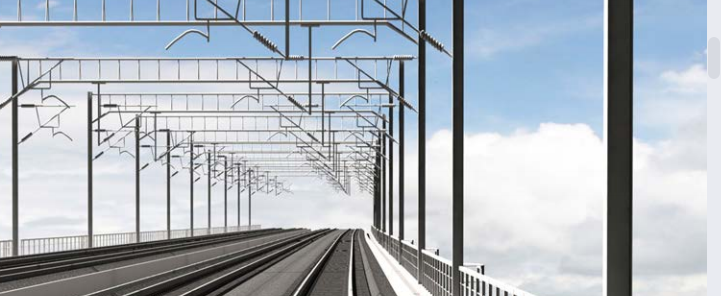

Bentley 技术在蒙华铁路工程杨家岭大桥工程的应用
The Costain Group
英国，英格兰，伦敦
泰晤士联线工程 —— 伦敦桥火车站

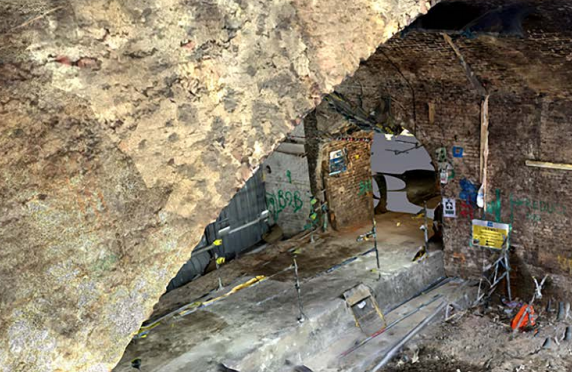

泰晤士联线工程造价 65 亿英镑，该工程旨在提供全新列车，促进英国的各地区之间的往来，缩短行程时间，Network Rail 与 Costain Group (Costain) 签订了合约，负责重建该项目的伦敦桥火车站。根据这一 4 亿英镑的合同，Costain 需要对车站进行细致周密的设计和改造，包括拆除现有车站屋顶、彻底拆除所有站台、建造带有零售商店和车站设施的全新街道大厅，还要确保火车站同时可以全面运营。为了满足这些要求，Costain 采用摄影测量技术采集了可靠的场地地下环境信息并制作了精准的三维模型。
使用 Bentley ContextCapture 为 Costain 节省了大量时间，仅用了几个小时便可以自动将智能手机照片生成三维实景格网模型，同时解决了二十多名测量员共用一台扫描仪的瓶颈问题。Bentley 实景建模软件的精准性和生产速度为 Costain 提供了可靠的、具有成本效益的解决方案，有助于确保火车站在整个重建过程中保持全面运营，同时最大限度地减少对乘客的影响。
项目解决方案选择：ContextCapture
ContextCapture 为 Costain 等 Bentley 用户提供了一个软件环境，推动了三维实景模型技术在施工场地中的应用。只需一部智能手机，所有工作人员经过少量适当培训就可以记录形象的三维施工进度图。ContextCapture 正在改变现场数据采集方式。
—— Richard Bath，The Costain Group 测量员
中交第一公路勘察设计研究院有限公司
中国，广东省，深圳市
深圳梅观高速公路清湖南段市政道路工程

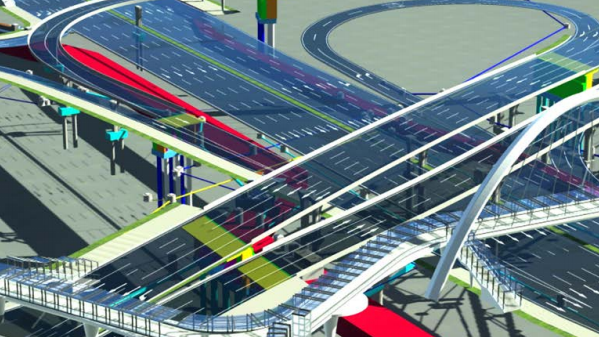

造价 94 亿元人民币的深圳梅观高速公路改扩建项目全长约 8.5 公里，全线在梅林检查站和青湖之间设置 8 个互通式立交。中交第一公路勘察设计研究院有限公司为道路扩建和新建道路提供了包括方案设计、初步设计和施工图设计在内的设计咨询服务。面对密集的道路网、项目区域内的巨大交通流量，以及仅仅 9 个月的设计周期，该公司实施了协同式 BIM 方法交付项目成果。
项目团队采用 Bentley 的集成 BIM 解决方案、实景建模和OpenRoads 技术进行参数化三维设计。另外，还使用了 ProjectWise 来管理、存储和分享不同设计领域和利益相关方之间的信息。利用 Bentley 应用程序实施三维协同设计工作流，工作团队提前43 天便交付了项目，同时节约了 220 万元成本。
项目解决方案选择：ContextCapture、LumenRT、MicroStation、OpenBridge Modeler、OpenRoads Designer、ProjectWise
在与 Bentley 公司达成战略合作的基础上，我公司利用 Bentley 系列解决方案和自主研发的专业 BIM 建模软件，完成了该项目的三维协同设计、方案优化和数字化交付。项目中首次将大场景实景建模技术用于设计，实现了设计基础数据和设计方式的创新，最大程度地降低了市政改造项目对周边环境的影响。
—— 程鹏，中交第一公路勘察设计研究院有限公司总经理助理
中国电建集团华东勘测设计研究院有限公司、深圳市前海开发投资控股有限公司
中国，广东省，深圳市
深圳前海市政基础设施 BIM 应用

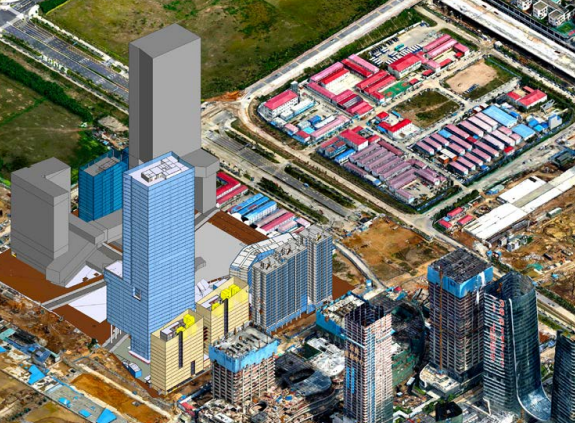

广东深圳的前海合作区正在开发中，该工程总建设投资约 3900 亿元，总用地面积 14.92 平方公里。规划道路总长度为 180 公里，轨道线路总长度约 32 公里，基础设施投资约 682 亿元。中国电建集团华东勘测设计研究院有限公司和深圳市前海开发投资控股有限公司负责基础设施和其他重大项目。
项目方实施 BIM 进行日常管理与协调工作，确保团队利用该技术解决了诸多挑战。项目团队利用该区三维实景模型和项目多专业三维设计模型，创建了基于 GIS 的视图，用于解决错误、遗漏、碰撞和缺陷等问题。采用三维协同式设计，仅在避免返工方面就节省了超过 2100 万元人民币。
项目解决方案选择：AECOsim Building Designer、Bentley Raceway and Cable Management、ContextCapture、Descartes、LumenRT、MicroStation、Navigator、OpenRoads Designer、OpenRoads Navigator
通过引入 Bentley 工程三维数字化技术平台，破除了前海基础设施复杂项目群建设技术统筹和管理统筹难题。通过该平台提前处理项目规划设计阶段的“错漏碰缺”问题、提前开展项目实施的施工模拟等方式，最大限度避免因前期设计的不完善而引起工程实施阶段的管控风险和投资浪费，实现工程建造的数字化，为打造“智慧前海”奠定了坚实的基础。
—— 王金锋，中国电建集团华东勘测设计研究院有限公司 IT 总监
CH2M Fairhurst JV
英国，苏格兰高地，达尔维尼
A9 Dualling 项目 — 格伦加里到达拉达迪

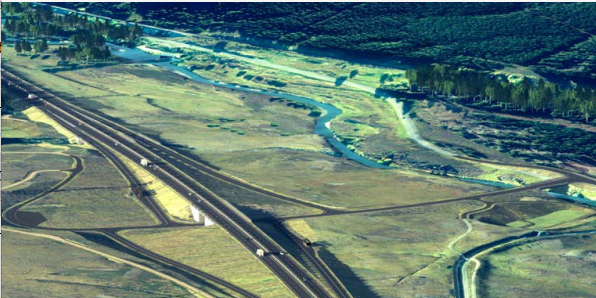

格伦加里和达拉达迪之间 43 公里的路段是苏格兰 A9 Dualling 项目的中段工程，CH2M Fairhurst JV (CFJV) 负责该中段工程的工程、环境评估和设计工作，并提供 BIM 管理规范，以满足客户要求的 BIM 2 级可交付成果。实施 BIM 流程促进了多个参与方和利益相关方之间的协作、改善了设计一致性和决策质量，以满足紧张的工期要求，克服数据交换难题和环境限制。
团队使用 Bentley 应用程序，通过创建动态建模链接生成数据丰富的三维模型实现可靠且协调一致的设计，从而减少返工并大幅节约成本。OpenBridge Modeler 节省了 75% 的桥梁结构设计规划时间，而 iModels 提供了与客户交换项目信息模型的有效媒介。
项目解决方案选择：ContextCapture、Descartes、LumenRT、MicroStation、Navigator、OpenRoads、ProjectWise
正如我们客户所说的那样，Bentley 的设计、建模和可视化应用程序极大地促进了 BIM 2 级要求的实现。在该方案的早期阶段开发交互式、多专业三维设计模型让我们的项目团队能够紧密合作，制定出环保、高效且可持续的设计方案，这是我们取得成功的关键因素，尽管该项目地处非常棘手的凯恩戈姆山国家公园内。
—— Neil Stewart，CH2M Fairhurst Joint Venture，A9 格伦加里到达拉达迪项目经理
阿拉巴马州交通部
美国，阿拉巴马州，森特维尔
比伯县环形交叉路口项目
阿拉巴马交通部 (ALDOT) 启动了造价 200 万美元的项目，旨在改善阿拉巴马州比伯县森特维尔 5 号州际公路和 58 号县道的交叉路口路况。拟议的解决方案是设计环形交叉路口，连接所有道路并为危险的旁路建造高架桥。由于设计理念较为新颖，该项目遭到公众反对，ALDOT 需要采纳公众和利益相关方的意见并获得其支持。项目完成后，全新的环状交叉路口将改善该地区的安全交通流量，降低事故发生率。
ALDOT 采用 Bentley 应用程序将拟建道路的三维模型、无人机采集的摄影测量实景模型和实时预测交通信息整合到渲染环境中，以实现项目可视化，便于更好地理解。使用 ContextCapture 生成实景模型节省了三周时间，而 LumenRT 简化了耗时的三维合成，因此大幅降低了成本。
项目解决方案选择：ContextCapture、LumenRT、MicroStation
Bentley 的 ContextCapture 和 LumenRT 让 ALDOT 设计可以快速、形象地呈现。利益相关方和公众可以预览项目建成时的面貌。这对 ALDOT 非常有帮助，可以保证项目的顺利开展！
—— Matt Taylor，阿拉巴马州交通部可视化项目经理
马里科帕交通部
美国，亚利桑那州，威肯勃格

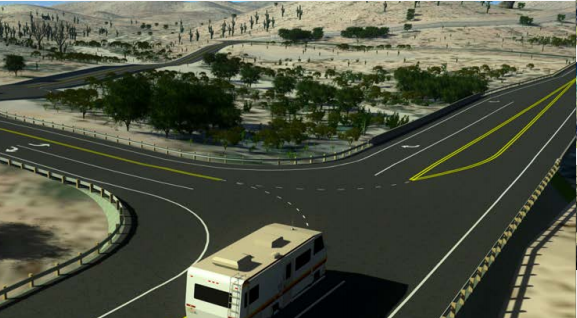

Vulture Mine 休闲娱乐区
马里科帕交通部和公园与公共娱乐部正联合整修公路网、公园通道和露营区域，以缓解亚利桑那州威肯勃格 Vulture Mine 路现有及未来的交通安全问题，并适应未来公众对Vulture Mountain 合作休闲娱乐管理区的需求。这一造价 1148 万美元的项目包括重新调整 Vulture Mine 和新公园道路，设置公园和露营地单一进入点，消除安全隐患，并保护自然野生动物廊道。
项目团队使用 Bentley 软件在协同环境中工作，采用车道线形和实景模型生成集成式三维设计并渲染可视化，以促进交流和利益相关方理解。使用 Bentley 软件由现有的结构、照片和地形模型创建不同的几何特征和实景模型，在短时间内创建综合模型。
项目解决方案选择：ContextCapture、LumenRT、MicroStation、OpenRoads ConceptStation
Bentley 产品打造的协同环境让我们可以对设计的许多方面进行整合，包括基本的 MicroStation 元素、InRoads / OpenRoads 线形、ContextCapture 实景模型、Concept Station 可视化和 LumenRT，最后可以快速生成模型。
—— David Fritz，马里科帕交通部工程部经理
