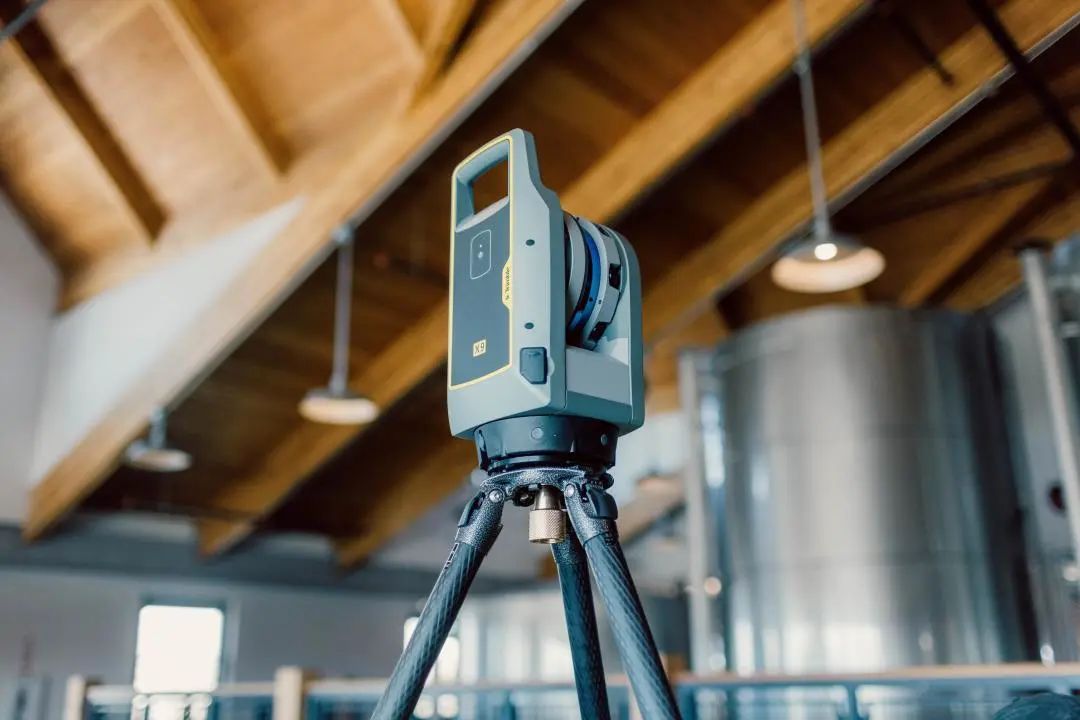

Trimble（天宝） X9 三维激光扫描仪

Trimble X9 是一款面向测量、建筑和工程专业人士的新型多功能现实捕捉高速三维激光扫描系统。它基于Trimble成熟的激光扫描技术，拥有 Trimble X-Drive 等创新技术进行自动校准、测量级自动调平和用于地理配准的激光指示器，旨在提高性能以适应更多严苛的工作环境。



Trimble X9 新品发布视频



Trimble X9功能

新的Trimble X9 在业界久经考验的 Trimble X7 的基础上进行了扩展开发，提供了更远的测程、更高的精度、更短的扫描时间和更出色的灵敏度，从而优化了扫描结果并提高了生产力。

先进的处理器和高性能激光器提高了所有扫描的灵敏度，使X9的捕捉黑暗或反光表面的能力首屈一指！新的中心单元设计改善了信号传输，提高了扫描质量。



X9通过极其准确和可靠的数据节省了大量时间；通过在Trimble Perspective软件中进行现场配准，最大限度地减少了对目标部署的需要，从而提升了在现场和办公室做出决策的信心。自动校准消除了每年校准的需要，从而降低了成本，减少了停机时间，并显著提高了用户的投资回报。此外，X9还具有业界最宽达45°补偿范围的测量级自动调平功能，可以快速、轻松地设置。



Trimble X9数据可以直接从Perspective外业软件传送到Trimble的内业软件，包括 Trimble Realworks、Trimble Business Center、SketchUp和Tekla，或导出为LAS/E57国际通用标准格式以及Autodesk和Bentley等行业平台可交付成果。Trimble生态系统提供了多种软件和灵活性，可以按照扫描专业人员需要的的方式工作，帮助他们满足客户的需求。



Trimble X9具体功能

1.可靠性

1）每次扫描都能自校准，从而获得可靠数据。

2）测绘级自动调平，可快速、轻松地进行设置。

3）达到 IP55 防护级别，防尘防水。

4）工作温度范围宽，确保一年四季正常作业。

2.性能

1）可以在不到1分钟的时间内实现快速扫描，从而迅速完成项目。

2）150米测距，可以完成更多项目。

3）高精度和低测程噪声的点云数据用于详细的数字孪生。



3.用途广泛

1）高达1百万点/秒的高速扫描。

2）更好的测距、角度精度和数据质量，应用范围非常广泛。

3）提高了标准扫描的灵敏度，可以降低深色或光亮表面的捕获难度。

4）可通过平板电脑、电话或一键式工作流程实现灵活操作。

4.Trimble Perspective 软件

1）外业配准。

2）外业 3D 数据可视化。

3）使用激光指示器和精确点进行地理配准。

4）区域扫描可以对重点区域提高扫描密度。



Trimble X9应用

1.地形/常规测绘

Trimble X9 可快速捕捉土地所有权测绘、建筑物、道路、交叉路口、工地改进、侵入元素和复杂结构的要素：

1）使用注记记录和突出显示感兴趣的要素或项。

2）为每个扫描分配标签，以便在扫描下一个测站时创建逻辑扫描分组和带有图片的注记。

3）使用 Trimble 内业软件中的自动分类工具提取与地面、建筑物、电力线、标志、植被等对应的数据。

4）创建干路、交叉路口、路面、行车带、集水线、检修井、路权、架空电力线和其他要素的竣工数据。



2.基础设施

使用 Trimble X9，您可以为桥梁、隧道、水坝和其他民用基础设施的图纸或模型创建竣工测量文档，测量范围可以保障在安全距离内进行作业，而区域扫描功能可针对感兴趣的区域提供高分辨率数据。也可以用于：

1）将扫描信息纳入间隙计算、建模、验收、改造和扩建工作。

2）利用高速数据捕获，快速捕获区域扫描，可以减少关键基础设施项目的停机时间。

3）可实现 HDR 图像质量，支持目视检查和信息共享。

4）在导入到内业的 Trimble Business Center 或 Trimble RealWorks 之前，在现场进行配准以验证扫描数据是否完整。



3.工业测量

借助 Trimble X9，用户能够为复杂的工业设施创建准确的竣工图，用于建模和改造设计。也可以用于：

1）进行高分辨率区域扫描，获取感兴趣点的更多详细信息，并从远处安全地捕获无法进入的区域。

2）可实现高灵敏度，能够捕获深色和反光表面。

3）Trimble Perspective 中接续位置的注记和图片，使得外业文档内容更加丰富和翔实。

4）使用 Trimble RealWorks 基于目标的配准和测绘控制，对工厂坐标系进行地理参考扫描，以便导出到工厂设计软件进行管道布局、检查装配线轴并检测对 CAD 模型的干扰。



4.司法取证

针对司法取证应用，即使在极端天气条件下，Trimble X9 的高速扫描和成像功能仍然可以捕捉犯罪现场和车辆事故的信息，并最大限度地减少道路封闭。也可以用于：

1）可实现更高灵敏度，适用于深色和反光表面。

2）您可将带有图片的注记添加到感兴趣的点，并在外业进行测量。

3）可进行自动现场校准，同时提供报告可作为法庭文件。

4）在离开现场之前进行外业配准，以验证数据捕获是否完整。

5）数据可导出到 Trimble Forensics Reveal 软件，以创建 2D/3D 图和动画，进行调查和重构。



5.文化遗产

Trimble X9 能帮助您规划修复工作，也可仅用来捕获历史记录。古建筑维护项目需要非常详细的信息进行检查或监测表面损坏情况，还需要高分辨率图像进行记录、分析和修复。也可以用于：

1）进行高分辨率区域扫描，获取感兴趣点的更多详细信息，保留重要细节，并从远处安全地捕获无法进入的区域。

2）以数字方式保存脆弱的结构，以便重制。

3）使用全景图和清晰的彩色图像记录和共享站点。

4）在配图字段添加注记，以便在内业突出显示感兴趣的关键区域。

5）离开工地前检查数据质量，避免费时费力的返工。



6.数字孪生

Trimble X9 可以安全有效地为扫描到 BIM 和翻新项目创建竣工测量模型，并为适应性再利用、建筑扩建以及立面和高度验收提供详细信息。也可以用于：

1）优化商业建筑的无障碍设计。

2）生成高质量的彩色点云，以便在工地外清晰地查看项目。

3）外业配准可消除补测的风险，此功能在难以获得入场许可的情况下尤为重要。

4）数据可传输到Trimble Business Center、Trimble RealWorks或其他 CAD 软件进行最终分析和设计。



7.油罐/测量和检查

使用 Trimble X9 扫描地上储存罐以进行尺寸标注、检查和二次安全壳分析。

1）通过 IP55 等级的高速扫描减少停机时间，附带两年保修，确保在极端条件下可靠运行。

2）有效捕获储存罐和周围保护区域的精确细节，方便记录垂直度、圆度和完整性。

3）轻松捕获和验证外业数据，然后导入 Trimble RealWorks 储存罐模块。

4）根据 API 标准进行详细的变形分析和检查，计算基本储罐校准和存档备案表，并进行二次安全壳容积评估。



8.船舶建模测绘

无论您的船舶是停在港口还是在干船坞，Trimble X9 都能为船舶的新建、翻新和优化高效创建竣工图。也可以用于：

1）可实现高灵敏度，能够捕获深色和反光表面。

2）在足够广大的范围内以高分辨率捕获船体、甲板或舱内的数据。

3）快速扫描压载舱，为后续根据 IMO 的要求改造水处理系统做好准备。

4）在船舶离开港口之前达到造船师所需的详细程度。
