艾三维钢筋插件 | 三维可视化配筋软件

艾三维钢筋插件是基于Revit开发的，集钢筋三维参数化建模和施工图自动化生成等功能于一体的钢筋插件。可在三维环境中布设钢筋，添加配筋、箍筋、插筋、加强筋等，还可执行碰撞检测，及早发现钢筋问题，并定义剖切图、投影面、抽测图等，对推进工程钢筋快速布设具有积极的作用。

产品简介

艾三维钢筋插件是基于Revit开发的，集钢筋三维参数化建模和施工图自动化生成等功能于一体的钢筋插件。可在三维环境中布设钢筋，添加配筋、箍筋、插筋、加强筋等，还可执行碰撞检测，及早发现钢筋问题，并定义剖切图、投影面、抽测图等，对推进工程钢筋快速布设具有积极的作用。

艾三维钢筋插件

软件功能

·配筋

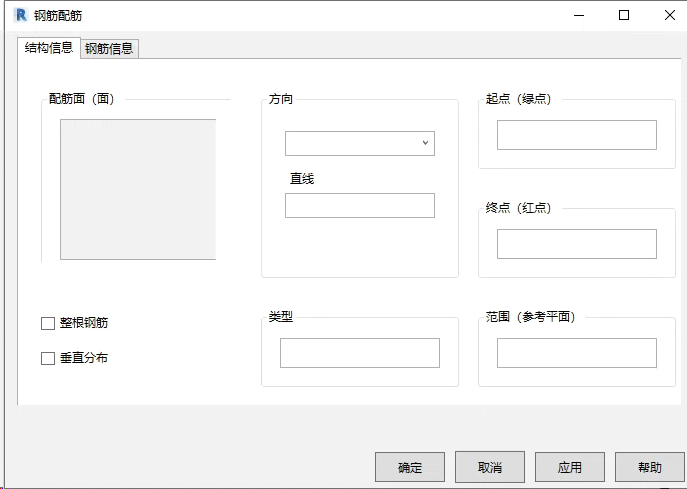

插件可对钢筋面、线、角度等进行配筋，只需选择要进行面/线/角度配筋的构件面，选择钢筋放置方向和钢筋角度方向，再添加钢筋信息，如类型、直径、保护层厚度等，即可生成钢筋。

艾三维钢筋插件-配筋

·箍筋

插件可在结构信息中设置箍筋的长宽、方向等参数，还可设置其间距、直径、弯折度等信息。

·加强筋

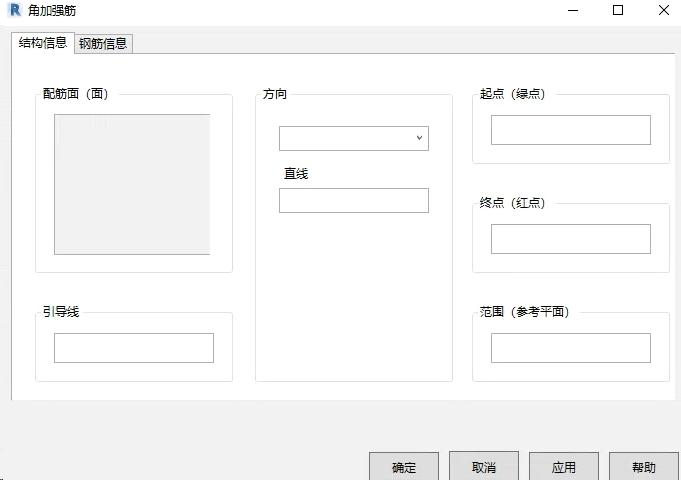

插件可以对角部、孔口和圆中心等加强筋，只需确定角部构件、孔口的大小和形状、圆形或弧形，再拾取配筋面，设置好钢筋信息，系统会自动生成所需的加强筋。

·插筋

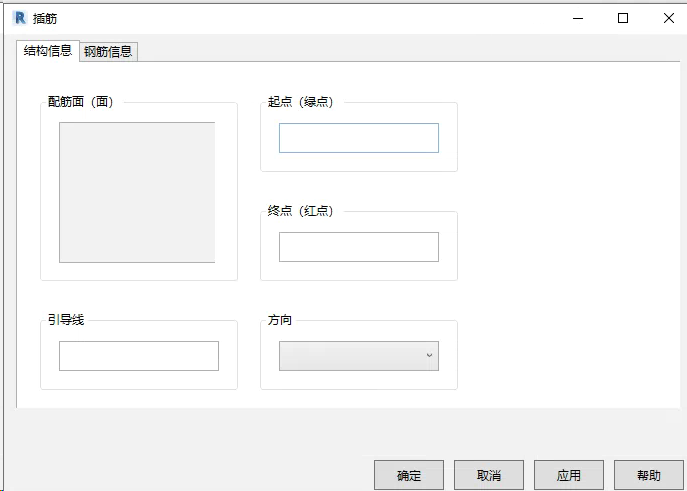

插件可以添加插筋，确定好构件的面和引导线，按照信息确定钢筋锚入构件长度和伸出长度，即可生成顶部插筋。

·其他钢筋

插件可以生成螺旋筋等类型钢筋，通过选择一个圆柱体或弧形构件，拾取构件配筋面，设置钢筋引导线和螺旋筋参数属性，系统会自动生成若干圈向上的圆形钢筋。

·参考线定义

插件可根据需求创建参考线，在钢筋布置中，替代辅助引导线。

·钢筋样式设置及调用

插件可提前在样式中新建钢筋信息，在构件布筋中，直接调用设置好的钢筋样式。

·系统设置

插件可根据项目需求，对出图、止水片参数、下料、YJK、颜色等进行设置，添加相应的参数。

艾三维钢筋插件-系统设置

·周边设置

插件可对构件周边进行设置，通过拾取构件配筋面，选择引导线，再设置钢筋信息，系统会自动生成围绕构件一圈的钢筋。

艾三维钢筋插件-周边设置

·查询

插件可根据钢筋信息和位置、钢筋直径信息查找钢筋，并修改钢筋信息。

·碰撞检查

插件可对钢筋进行碰撞检查，依次添加已生成的钢筋族，并选择两组钢筋进行碰撞检测，对存在碰撞的钢筋，进行及时的修改。

·定义剖切图、投影面、抽测图

插件可定义剖切图、投影面、抽测图，选择需要剖切方向或构件面，即可生成剖面框、投影面、轴测图，还可根据已生成的剖切面、投影面生成二维钢筋图纸。
