创建新的项目
1、添加项目，在欢迎界面选“添加”
2、如果已跳过欢迎界面，可打开“文件”，“新项目，打开…”
3、在打开的对话框中，点击“新建项目”
4、输入项目名，例如：TEST；项目模板：没有使用项目模板
5、路径设置使用默认的“项目”
6、点击“完成”，新的项目创建完成
②确认工作环境
第一次使用Planbar绘图建模，请确认工作环境。
“工具”，“选项”，“桌面环境”确认单位是否正确
进入“点捕捉”确认是否开启
进入“轨迹追踪”确认是否开启
确认“笔画次序”“线型”“颜色图层”等是否符合需要的设定
③制图文件常用状态
打开“文件”，“在指定项目基础上打开”

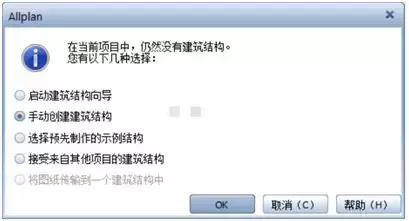

如果是第一次在新项目中选择此命令，会出现以下提示对话框，选择“取消”
进入制图文件列表，红色代表当前制图文件可增加，修改内容
黄色代表制图文件的内容可查看，可修改，不能添加内容
灰色代表制图文件的内容只看查看，不能修改和添加，可用作参考底图
Tips:
在空白处双击鼠标左键，可实现“在指定项目基础上打开”命令，管理制图文件。
