装配式bim建模软件应用

2018/09/07

planbar 是建筑工业化设计高品质的综合解决方案，为预测公司自动化设计预制建筑和细化预制构件提供良好的帮助，其应用范围从低成本系列生成到复杂的专业化预制件设计，并且快速、高效、零失误。planbar 中包含了建筑、工程、预制等模块。同时也提供道路、桥梁等模块，除了作用于普通住宅项目，也支持用户市政方向的设计。

装配式bim建模软件应用

1、二维/三维同平台工作
planbar同时含有2D和3D相关模块，采用2D工作方式创建3D模型，在同一平台中实现2D信息和3D模型的创建和修改，实现了真正的BIM工作方式。

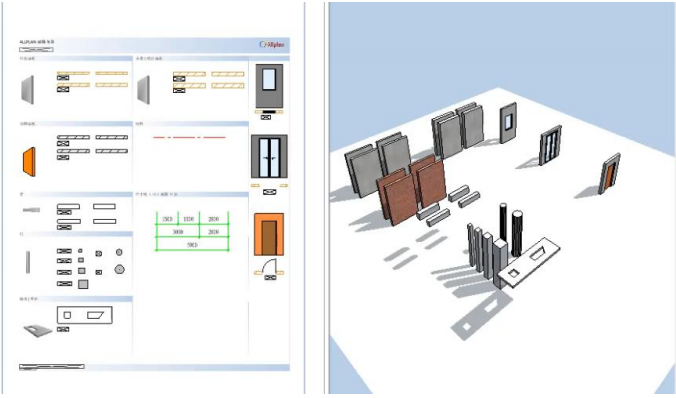

2.快速、规范、精准创建三维模型

利用planbar“向导”功能，项目管理员将墙、柱、梁、窗、门等等构件保存为向导，为公司/项目建模建立统一标准。项目设计人员，右键双击向导构件快速组装创建建筑模型，因向导构件的参数和属性均为智能调用的，无需重新设置和计算，从而实现快速、规范、精准创建模型的应用。

3、高效、智能深化设计

高效创建3D钢筋模型：planbar提供丰富的钢筋形状库以供用户自由调用。用户还可通过自定义参数，实现任意钢筋形状的创建。此外，planbar中提供的多样化布筋方法，可高效布置各类负责构件，提高工作效率。

编制各类智能构件：利用planbar python part功能编制各类智能构件（墙、梁、板、柱......）的方式实现快速、智能生产轮廓、钢筋、预埋件等等，实现参数化、智能化深化设计。

4、优化BIM模型，避免碰撞，减少损失

应用planbar的碰撞检查功能对钢筋和钢筋，钢筋和预埋件之间进行碰撞检查，快速发现设计中存在的不合理问题并及时解决，将错误降到最低，最大限度地避免项目返工的风险。

5、模型轻量化处理

应用planbar模型轻量化处理功能，可为用户显示更多的模型，并保证其在展示过程中的流畅性。

6、模范公司/项目出图标准，一键出图

项目管理员应用planbar布局目录功能自定义公司/项目出图标准，包括模板图、生产图、预埋件图、钢筋图、统计表格等等。因项目管理员定义好后，使用者只需选择对应的出图布局，一键点击即可出图，既使用便捷又保证了所以参与者使用标准一致。

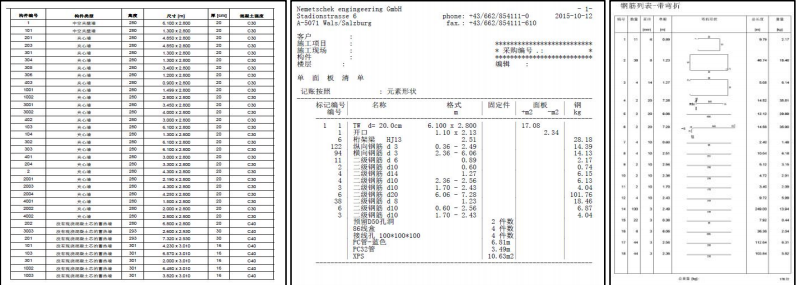

7、批量生成物料清单

planbar的列表发生器、报告、图例三项功能，只需一键点击，就能够分别以不同的格式为用户快速创建所需的物料清单，如：构件清单、单个构件物料清单、工厂钢筋加工下料单等等。对于物料清单的导出格式，用户可在模板的基础上进行自定义设置。

8、三维可视化展示项目

planbar集成了CINEMA 4D，其出色的模型渲染和漫游动画效果，为三维可视化展示项目提供了保障。

9、推动建筑工业生产化

提供自动化生产设备数据：目前planbar所提供的生产数据，可与全球范围内绝大多数自动化流水线进行无缝对接，例如将生产数据以Unitechnik和PXML等格式导出后传递到中控系统，实现工厂流水线的高效运转。
提供钢筋加工设备数据：planbar可为钢筋加工设备提供需要的生产数据，包括钢筋弯折机需要的BVBS数据；钢筋网片焊接机需要的MSA数据（MSA数据甚至支持弯折的钢筋网片的加工生产）。

10、信息共享化

提供ERP系统数据：planbar中的模型信息能够以XML数据格式导出，通过对XML数据解析，ERP系统能够轻松的提取混凝土、钢筋、预埋件的物料信息，如物料名称、编码、数量、单位等等。
提供5D管理平台数据：planbar提供相关数据，便于实现项目的5D管理。
支持40种以上的数据交换：planbar随时可快速并简单的将数据信息以用户需要的任意格式导出，如DXF、DWG、PDF、IFC、SKP、C4D、DGN、3DS、3DM、UNI、PXML等。
支持二次开发：planbar提供程序二次开发包。方便用户根据自己的业务需求进行二次开发。

（想申请planbar软件试用的朋友，可以咨询客服或者提交试用申请）

〈〉
