在CAD中如何创建过滤器

在建模过程中，通常用导入CAD底图的方法，快速建模。但同样CAD图纸中含有不同类别、不同专业的图元，比较繁琐。怎么让从导入的CAD显示单专业图纸呢？下面来介绍一种简单的方法。

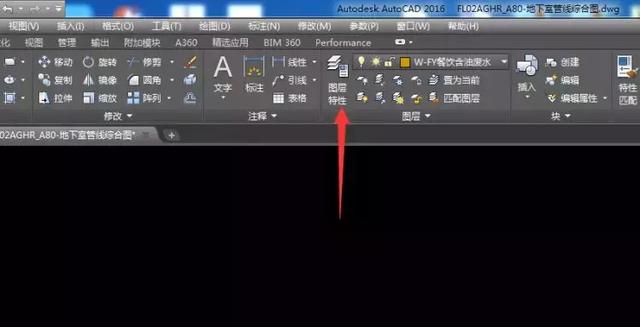

1、打开一张CAD图纸，单击工具栏上“图层特性”按钮或快捷键“la”，如图所示。

2、在弹出的图层特性对话框中单击左上角“新建特性过滤器”按钮，如图所示。

3、在弹出的图层过滤器特性对话框中，在“过滤器名称”中填写“暖通”（可以填自己，容易记住表达的名称，没有要求），如图所示。

4、在填写完之后，再在下面“过滤器定义”“名称”下空白处，选择图层中共同包含的字眼，或者分类好的相关表达词，如“暖通”后单击确定，如图所示。

5、单击确定之后，回到图层特性中单击“暖通”图层过滤器，就会弹出图纸中所有关于暖通的图层，如图所示。
