效率提升65%！装配式BIM深化设计如何用Planbar打穿“建模到生产”

2026/09/09

一、痛点：二维图纸“画得出，拼不上”
艾三维-效率提升65%！装配式BIM深化设计如何用Planbar打穿“建模到生产”1

装配式建筑的核心在于预制构件在工厂生产、现场拼装。但传统深化设计在二维CAD平台进行，图纸画得再细也无法直观反映构件吊装和拼装过程，钢筋碰撞、管线与结构冲突等问题直到现场才发现。构件一旦生产错误，返工成本极高。

二、破局：Planbar的三维实体建模
艾三维-效率提升65%！装配式BIM深化设计如何用Planbar打穿“建模到生产”2

艾三维-效率提升65%！装配式BIM深化设计如何用Planbar打穿“建模到生产”2

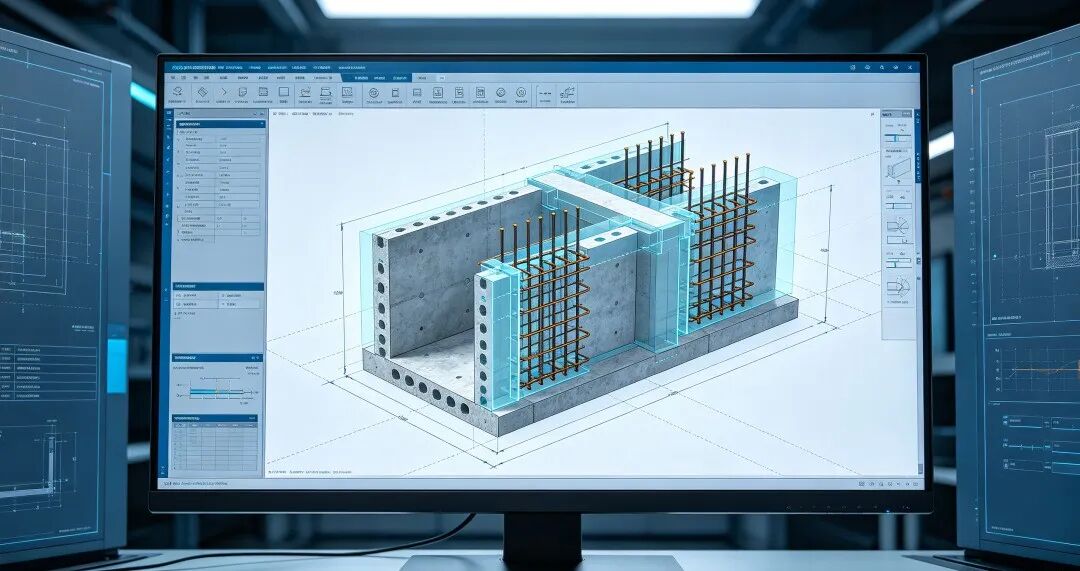

Planbar是国际上混凝土预制构件深化设计领先的专业软件。它支持2D/3D同平台工作，设计人员可在同一平台完成模型创建与修改。以上海世界外国语学校宿舍楼项目为例，设计方通过Planbar进行结构深化设计，将预制构件进行实体建模，并直接导出构件加工图纸。三维视图中可直观反映节点区碰撞，设计师及时调整，保证构件顺利吊装。

三、参数化建模：SmartPart大幅提速
艾三维-效率提升65%！装配式BIM深化设计如何用Planbar打穿“建模到生产”3

艾三维-效率提升65%！装配式BIM深化设计如何用Planbar打穿“建模到生产”3

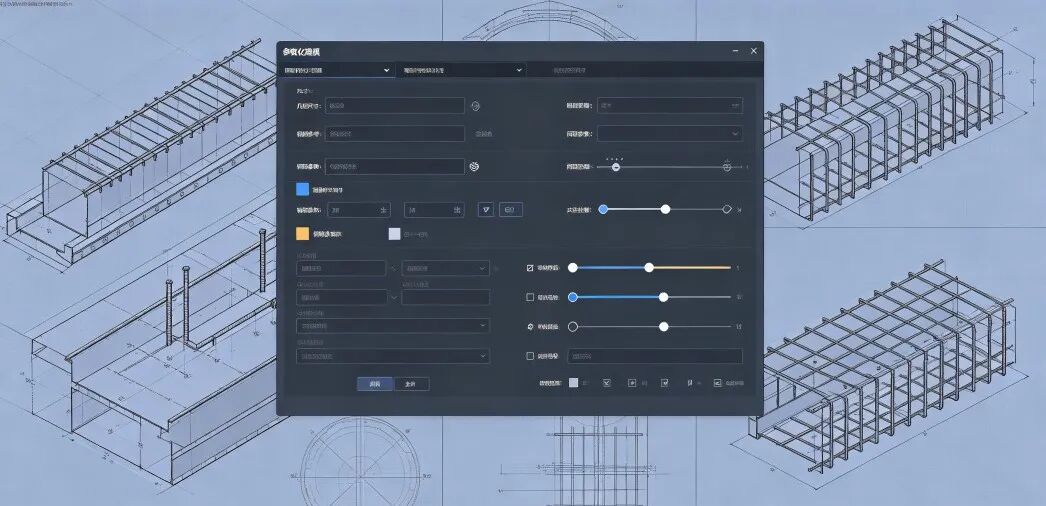

该项目构件数量巨大。设计团队运用Planbar的SmartPart参数化建模模块，无需复杂编程语言，仅通过对话框简单设置即可完成标准构件的参数化定义。以预制叠合梁为例，定义几何尺寸、钢筋信息、混凝土标号后即可循环调用，修改参数即可衍生新构件。该模块还可用于外墙开洞、实心剪力墙等构件的参数化设计。

四、专业协同：从源头解决碰撞
艾三维-效率提升65%！装配式BIM深化设计如何用Planbar打穿“建模到生产”4

艾三维-效率提升65%！装配式BIM深化设计如何用Planbar打穿“建模到生产”4

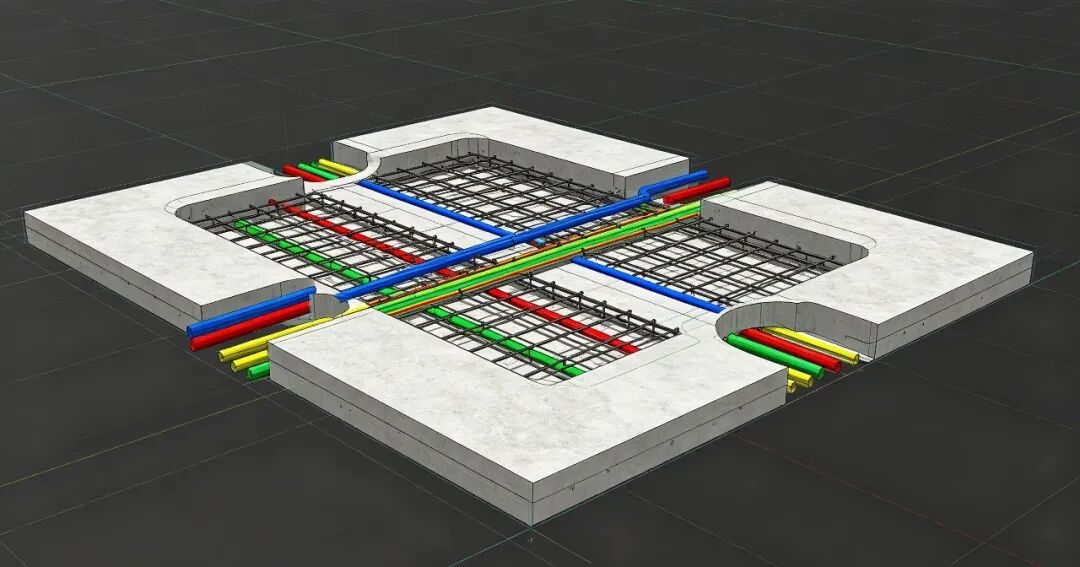

Planbar的三维实体建模还能解决机电管线与预制构件的碰撞问题。在宿舍楼项目中，设计团队将机电管线、管道洞口直接体现在三维模型中，直观反映管线与结构梁板的相对位置。软件不仅可检查洞口与桁架筋是否碰撞，还能分析洞口对板底钢筋的影响并判断是否需要补强。

五、一键出图与数据交付
艾三维-效率提升65%！装配式BIM深化设计如何用Planbar打穿“建模到生产”5

艾三维-效率提升65%！装配式BIM深化设计如何用Planbar打穿“建模到生产”5

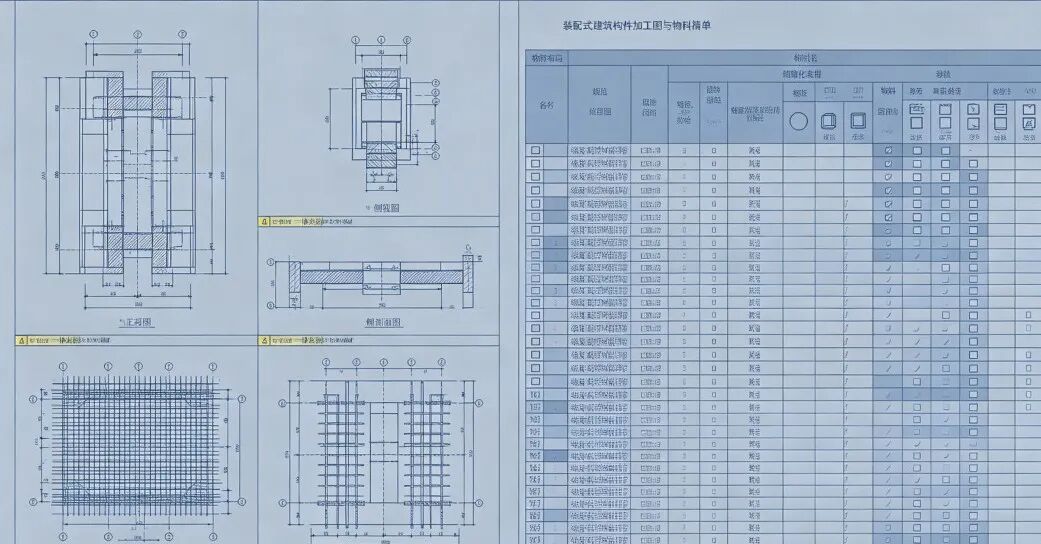

Planbar提供布局目录功能，管理员自定义出图标准后，使用者一键点击即可批量出图。列表发生器可一键生成构件清单、物料清单、钢筋下料单等。模型与图纸实时联动，修改模型后图纸和数据自动更新。软件支持40种以上数据格式，可对接工厂自动化生产线。数据显示，Planbar设计混凝土预制构件的效率比CAD二维平台平均提速65%。

六、结语
艾三维-效率提升65%！装配式BIM深化设计如何用Planbar打穿“建模到生产”6

艾三维-效率提升65%！装配式BIM深化设计如何用Planbar打穿“建模到生产”6

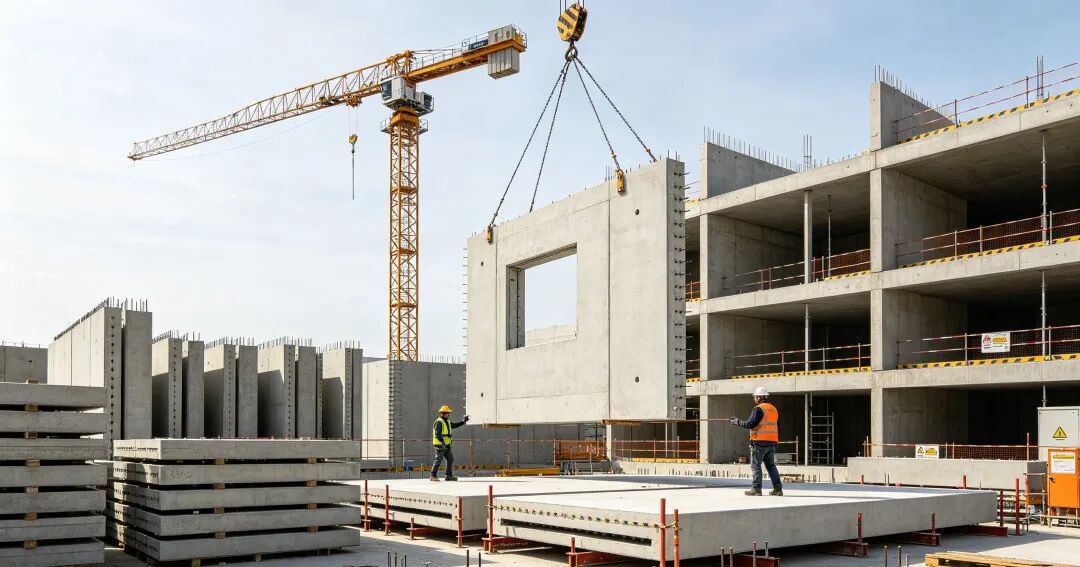

装配式建筑的BIM深化设计，核心在于“所见即所得”——三维模型直接指导生产、避免现场返工。艾三维技术作为Planbar解决方案服务商，已在武汉保障房、世界外国语学校宿舍楼等多个项目中验证了这套方法论的实战价值。

〈〉
