一、项目介绍

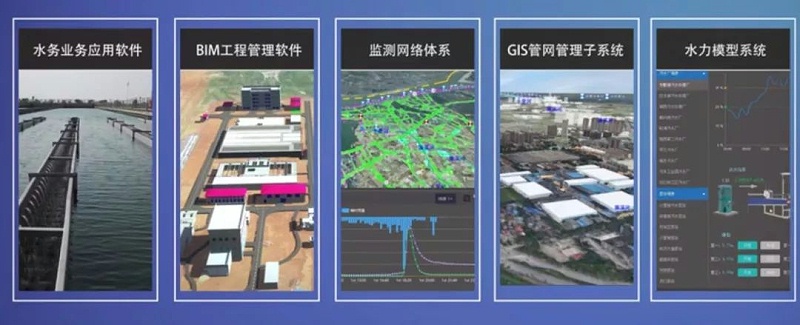

长江大保护九江一期工程涉及污水厂 、配套管网、水生态修复、河道整治、泵闸枢纽工程海绵大道生生态化改造等，本项目以长江大保护试点城市九江为目标，建设智慧水务平台，智慧水务平台项目建设内容包括水务业务应用软件、BM工程管理软件、监测网络体系、GIS管网管理子系统、水力模型系统等。

二、BIM设计

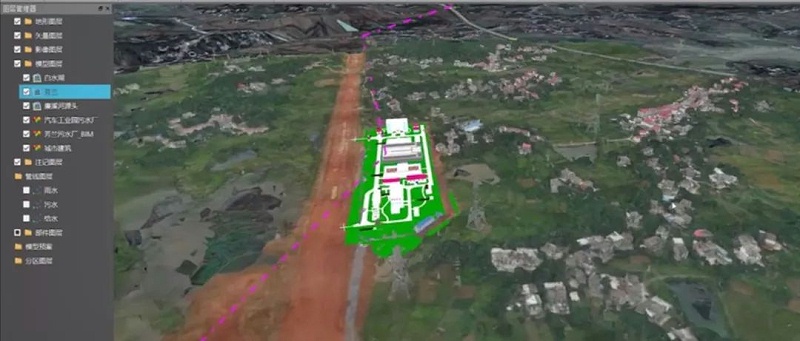

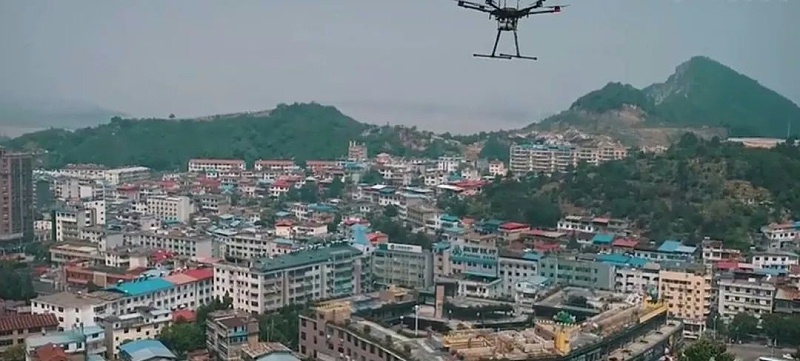

项目采用倾斜摄影技术 ，利用无人机完成九江项目范围内的影像采集工作，后期通过奔特力三维实景建模软件生产面积达220平方公里的实景模型，替代以住的GIS二维环境底图，实现数字化二维环境的搭建，实景模型可用来单独提取DEM，为后期水力计算提供重要参照，污水广区域利用ABD、 OpenPlant和OpenRoads建模，设计包括厂房结构模型、工艺设施模型、区地形模型等，采用imodel 2.0技术，将BM模型以imodel的形式，发布并上传到imodel Hub云平合，实现Web端和移动端数据访问和共享，便于将BM模型同GIS平台和物联网系统融合，实现基于BIM+GIS+物联网技术的智慧水务“一张图“应用系统。

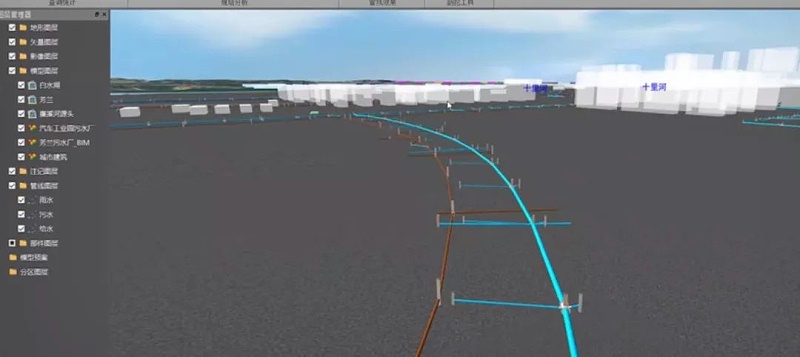

项目区域的市政地下管网数据由DWG文件和数据库文件提供，用 ArcGIS系列产品对污水管、雨水管和合流管等管网数据进行建模，并由OpenRoads对规划区域管网进行三维建模，实现地下管网资产普查数据的入库和管理，为管网资产调度提供支持，同时构建排水管网网络模型，助力管网流向、连通性、污染源追踪、污染源影响范围等网络分析，GIS平台可纳入实景模型、水工建筑模型、管网设施等数据，将多维度、多尺度、多方面的信息进行统一的管理、集成和展示，并在基础上根据预测水量以及雨水入流，运用水力模型对排水管网积水风险、溢流风险、管网水量负荷风险淤塞风险进行分析，为城市防洪提供解决方案。

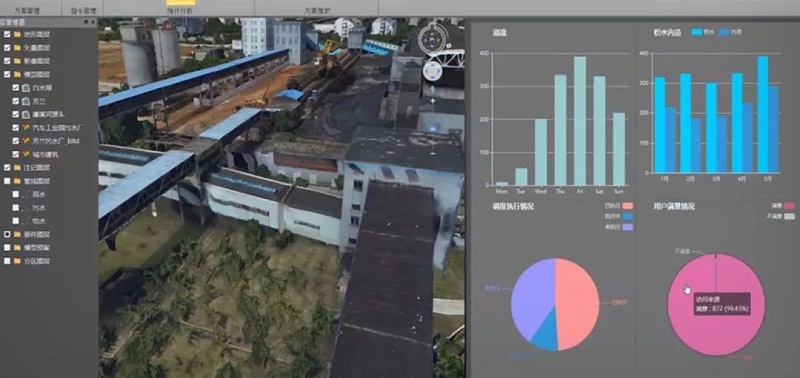

运用物联网技不对排水户、管网、调蓄池、泵站、污水厂等设施的运行信息实时采集、实时展示、运行预警、运行曲线图分析和运行报表生成等功能，为城市水务设施的运行管理、模拟分析和联合调度提供翔实全面，不同尺度、不同显示模式的基础数据支持。

三、平台框架与功能

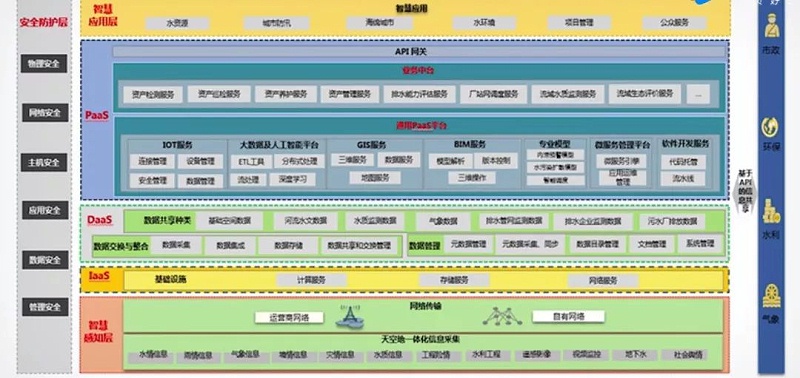

平台以“一朵云”、“一张网”、“一张图”、“五中心”、“一本账”为总体设计框架，平台架构设计包括基础设施层、服务共享层、智慧应用层和安金防护层等，同时平台提供对外开放接口，以便于同市政、环保等的数据变换，平台通过提供统一的计算、存储、网络、物联感知等资源服务，开展城市监测数据采集及对接、BIM+GIS基础数据、对接标准化产晶调用以及定制化开发，以创新性的共建共享模式实现长江大保护智慧水务的集约化建设、规范化管理、共享式服务、一体化运营，通过智慧水务 平台以实现：智慧工程，基于BIM技术，将BIM成果贯穿工程设计、施工以及竣工。

在工程设计过程中，通过BIM设计模型的审核、碰撞检查等手段发现工程设计问题，减少施工变更,从而有效节约成本。在工程建设过程中，利用BM+GIS+物联网技术，实时查询施工现场、进度、质量安全等。在工程竣工阶段，通过BIM模型与工程验收、工程资料建立关联关系，实现工程资料的数字化移交，同时通过对BIM的编码，实现工程资产没施的数字化管理。

智慧资产：在工程数字化的基础上，对设施资产进行智慧化应用，通过BM+GIS的融合，实现污水处理厂、地下管网、防洪排涝设施、监测设备等设施资产的智慧化管理以及涉及的海量设施资料、空间等数据的管理、浏览查询和空间分械功能。

智慧监测：对厂网河湖岸一体化监测，通过接入在线监测数据及时发现设施运行中的突发状况，快速进行事故溯源、追踪与预警，辅助管理部门做到防患于未然，提升对排水事故的预警和处理能力。智慧决策：基于在线监测数据，通过水环境仿真建模，对污染源扩散、内涝、基础设施水容量等进行有效分析，形成智慧决策大脑，为管理者预测灾情、事故、突发事件所带来的后果，帮助管理者能够准确的进行决策与指挥。

智慧评价：通过污水厂、管网、流域、排口的监测数据和流域的遥感数据进行数据分析和流域生态分析，为城区水环境系统治理工程实施成果进行综合评估，为工程运行的正常运行提供评价分析保障。
